4方向カセットファンコイル MCFK-A2/4シリーズ

美観と静粛性が最も重要視される空間に最適。スムーズで均一な空気分布が自然な微気候を作り出します。静かに、完璧に、あなたのために働くテクノロジー。

冷却能力： 2 ... 17.6 kW

暖房能力： 2.8 ... 25.5 kW

ご購入またはご質問はこちら

Mycond

カセット・ファン・コイル・ユニット

幅広い冷却および加熱能力により、これらのファンコイルはあらゆるサイズの部屋で使用でき、装飾パネルのスタイリッシュでエレガントなデザインはどんなインテリアにもフィットします。

MyCond MCFK-A2/4 for commercial premises

MyCond MCFK-A2/4 modern design and efficiency

MyCond MCFK-A2/4 compact design for the office

特徴と利点：

ケースは亜鉛メッキ鋼で作られており、効率的な空気の流れを提供する成形ポリスチレンの空気ダクトが装備されており、信頼性のある熱および騒音の絶縁のために十分な厚さがあります。
パネルは現代的なデザインで、耐久性のあるABSプラスチックで作られており、取り外し可能で洗える空気フィルターと自動空気流れ振動機能が装備されています。
ホイールは単一サイクル成形プロセスで製造されており、ファンブレードと端/円錐プレートの間に溶接接合部がないため、完璧なバランスを保証します。ハブにある防振パッドは、ホイールとモーターからの騒音と振動を軽減します。各ホイールは0.5 mm/s未満の公差で正確にバランスが取られています。
熱交換器は銅管とアルミニウムプレートで作られ、保護用の青いコーティングが施されており、高い熱伝達効率を確保します。各熱交換器は16バール（1.6 MPa）で漏れ試験が行われています。
パレットは高密度の発泡ポリスチレンで作られ、熱成形技術を使用し、保護用のPVCコーティングが施され、排水ポンプと安全浮き弁が装備されています。

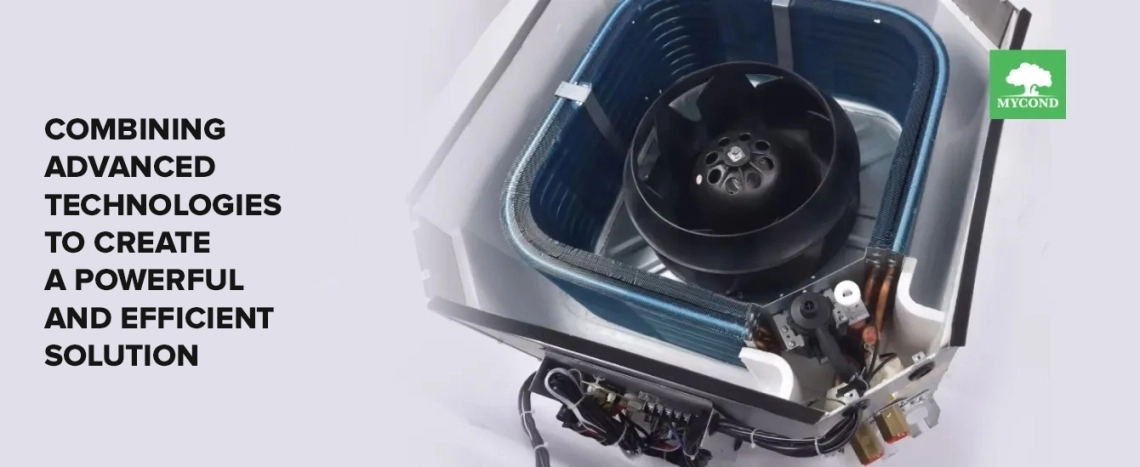

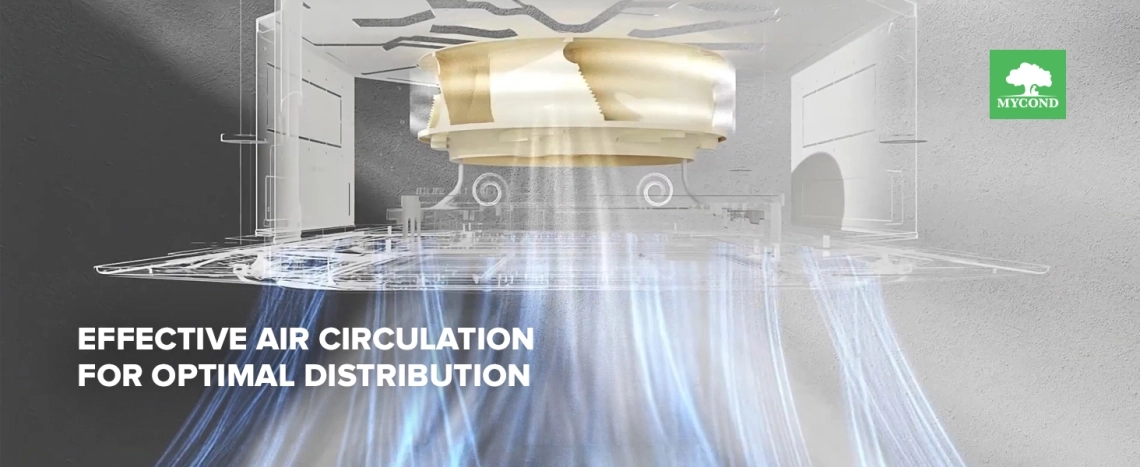

MyCond MCFK-A2/4 efficient air circulation scheme

赤外線リモコン*

基本的なファンコイル制御
壁取り付け型コントローラー Wi-Fi (MCKF-WK-B)**
高度なファンコイル制御

^{*配達範囲内で}
^{**別途購入}^必要

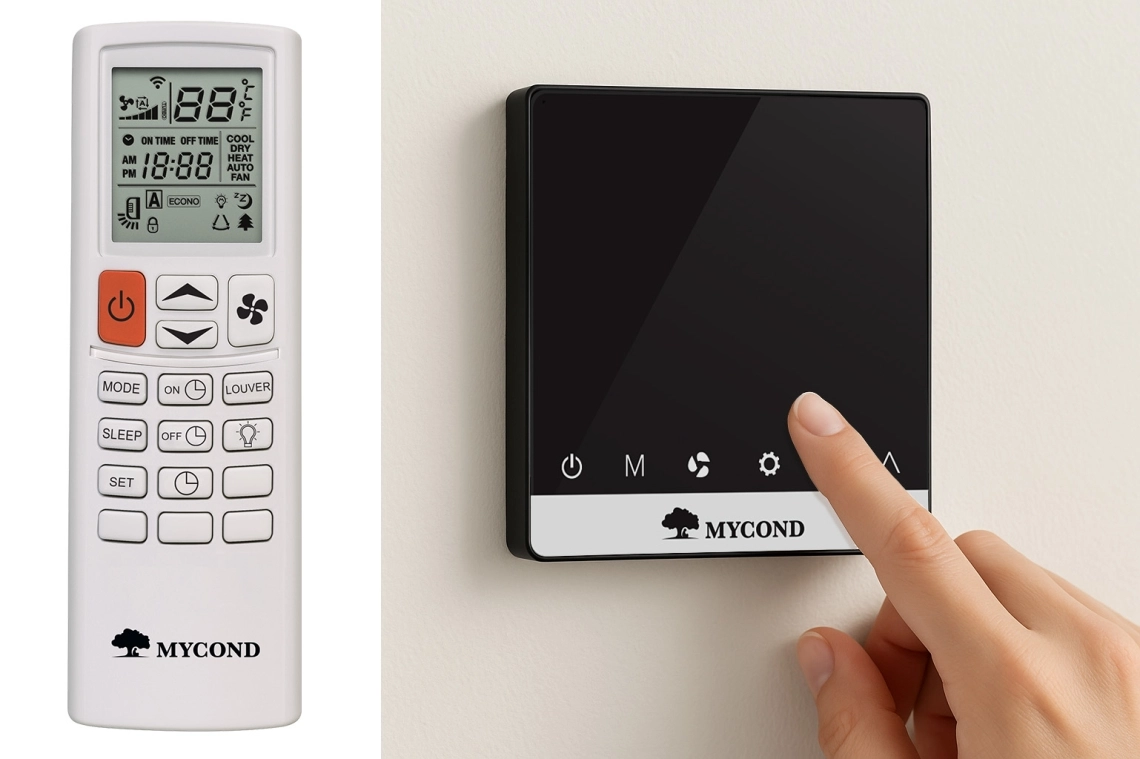

MyCond MCFK-A2/4 remote control and thermostat

MyCond MCFK-A2/4 for comfort in office areas

2パイプモデル

技術的仕様	単位	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
空気流量 H/M/L	m³/時	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
総冷却能力 H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
感受冷却能力 H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
総熱出力	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
電源	V/F/Hz	220/1/50
ファンとモーター
ファンタイプ		遠心ファンホイール
ファンサイズ		⌀315				⌀380
エンジンタイプ		ACモーター
入力電力	W	39	52	62	68	76	96
モーターのIP保護等級		IP20	IP20	IP20	IP20	IP20	IP20
モーター絶縁クラス		B	B	B	B	B	B
コイルの詳細
チューブ材料		銅管
チューブの外径	mm	標準 - 9.52
チューブの厚さ	mm	0.3	0.3	0.3	0.3	0.3	0.3
面積	m²	4.65	4.65	9.3	10.3	13.4	13.4
コイルサイズ (H*W)	mm	200*21.65		200*43.3	210×43.3	225*43.3
リブ材料		0.105 mm 親水性クラム
リブタイプ		ルーバータイプのリブ
リブ間の距離	mm	2	2	2	2	2	2
「Ryady-2」パイプラインシステム		2	2	2	2	2	2
循環		出口で2/2				出口で4/4
最大作動圧力	MPa	1.6	1.6	1.6	1.6	1.6	1.6
接続
入口/出口	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
排水	mm	26	26	26	26	26	26
デバイスハウジング
ボディ材料		亜鉛メッキ鋼
材料の厚さ	mm	0.8	0.8	0.8	0.8	0.8	0.8
排水トレイ		高密度発泡ポリスチレン
排水ポンプ		700 mm ヘッドの標準PSB-7モデル（1200 mm ヘッドオプションあり）
絶縁材料		XPE	XPE	XPE	XPE	XPE	XPE
絶縁厚さ	mm	5	5	5	5	5	5
フィルター
タイプ		一次フィルター
材料		ABC+ナイロン
厚さ		12	12	12		14	14
サイズ	mm	350*333			12	430*407
すべてのサイズのブロックパネル用
ネットサイズ (HWD)	mm	68068030				83083030
パッケージサイズ (HWD)	mm	72072075				86086075
ネット/総重量	kg	2.3/3.7				3.5/5.2
すべてのブロックボディ寸法用

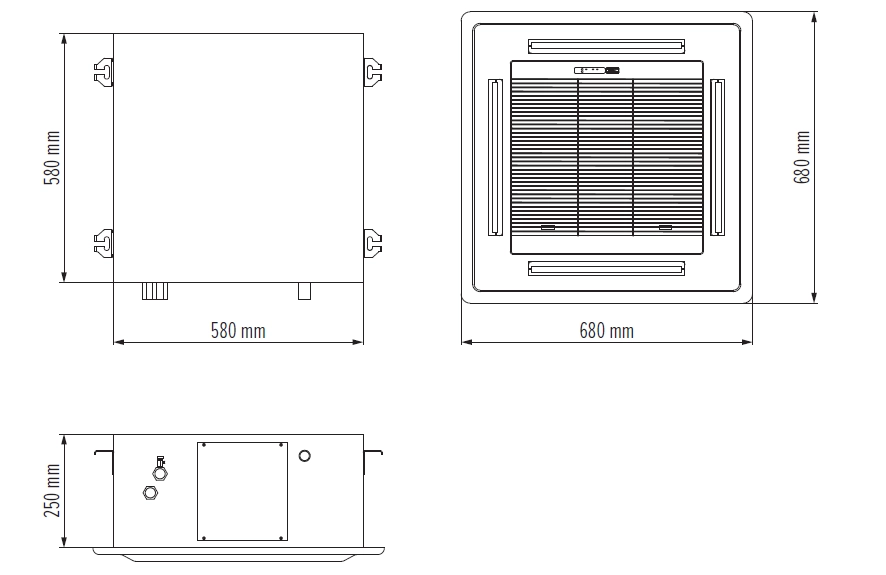

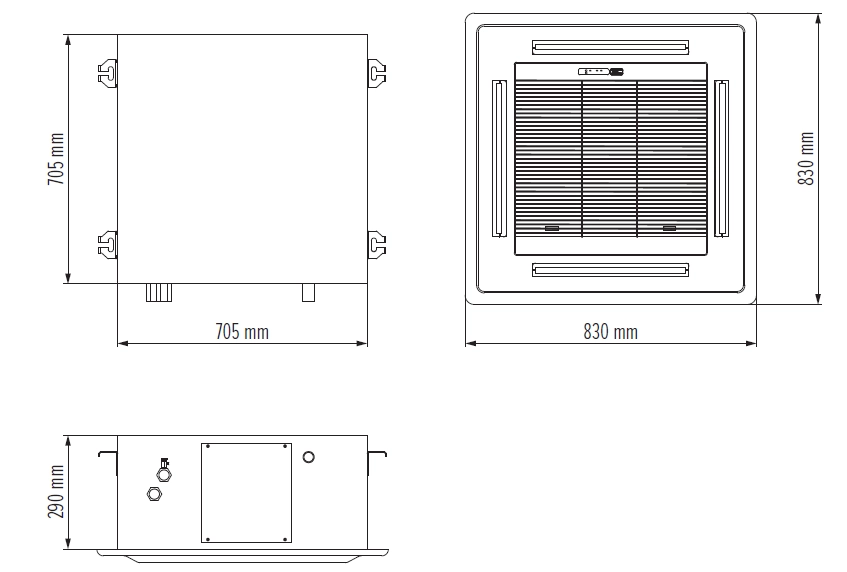

ネットサイズ (HWD)	mm	580580250				705705290
パッケージサイズ (HWD)	mm	675675270				800800310
ネット/総重量	kg	17.7/19.3				21.5/23.8
1 mの距離での音圧レベル H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
ユニット重量	kg	20	20	20	20	25	25

技術的仕様	単位	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
空気流量 H/M/L	m³/時	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
総冷却能力 H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
感受冷却能力 H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
総熱出力	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
電源	V/F/Hz	220/1/50
ファンとモーター
ファンタイプ		遠心ファンホイール
ファンサイズ		⌀380	⌀476			⌀530
エンジンタイプ		ACモーター
入力電力	W	132	152	189	220	330
モーターのIP保護等級		IP20	IP20	IP20	IP20	IP20
モーター絶縁クラス		B	B	B	B	B
コイルの詳細
チューブ材料		銅管
チューブの外径	mm	標準 - 9.52
チューブの厚さ	mm	0.3	0.3	0.3	0.3	0.3
面積	m²	13.4	19.7	19.7	19.7	27.1
コイルサイズ (H*W)	mm	225*43.3	250*43.3
リブ材料		0.105 mm 親水性クラム
リブタイプ		ルーバータイプのリブ
リブ間の距離	mm	2	2	2	2	2
「Ryady-2」パイプラインシステム		2	2	2	2	2
循環		出口で4/4		出口で5/5
最大作動圧力	MPa	1.6	1.6	1.6	1.6	1.6
接続
入口/出口	mm	3/4"	3/4"	3/4"	3/4"	3/4"
排水	mm	26	26	26	26	26
デバイスハウジング
ボディ材料		亜鉛メッキ鋼
材料の厚さ	mm	0.8	0.8	0.8	0.8	0.8
排水トレイ		高密度発泡ポリスチレン
排水ポンプ		700 mm ヘッドの標準PSB-7モデル（1200 mm ヘッドオプションあり）
絶縁材料		XPE	XPE	XPE	XPE	XPE	XPE
絶縁厚さ	mm	5	5	5	5	5
フィルター
タイプ		一次フィルター
材料		ABC+ナイロン
厚さ		14	14	14	14	14
サイズ	mm	430*407	556*540			644*638
すべてのサイズのブロックパネル用
ネットサイズ (HWD)	mm	83083030	98098030			1140114030
パッケージサイズ (HWD)	mm	86086075	1010101075			1170117075
ネット/総重量	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
すべてのブロックボディ寸法用

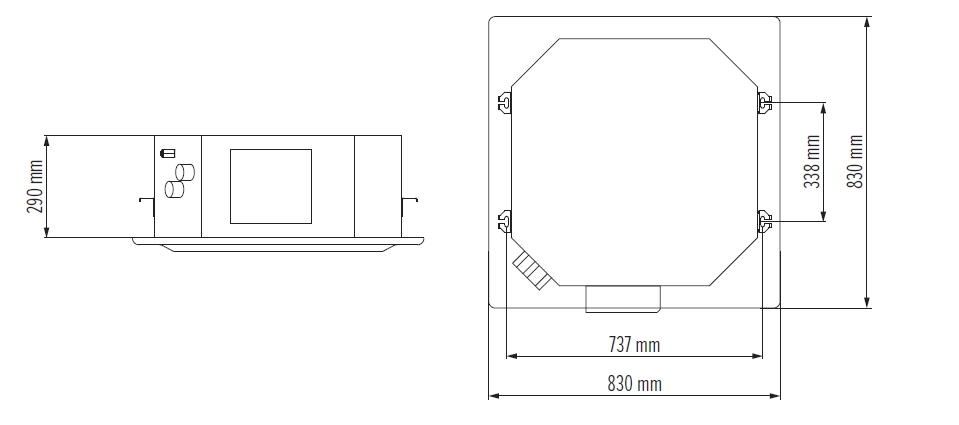

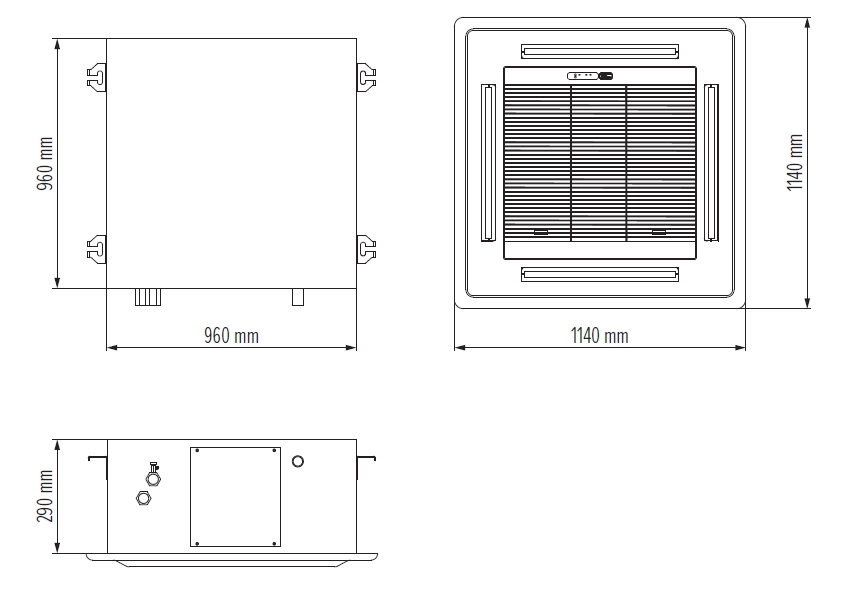

ネットサイズ (HWD)	mm	706706290	832832290			960960290
パッケージサイズ (HWD)	mm	800800310	925925310			10541054320
ネット/総重量	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
1 mの距離での音圧レベル H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
ユニット重量	kg	25	32	32	32	45.4

名目試験条件：
冷却：入口空気温度 +27 °C ST/+19.5 °C MT、入口水温度 +7 °C、出口水温度 +12 °C。
加熱：入口空気温度 +21 °C、入口水温度 +60 °C、冷却と同じ水流量。
音圧レベルの測定は、防音室で行われ、制御点はユニットの垂直軸の1.5 m下に位置しています。

4パイプモデル

技術的仕様	測定単位	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
空気流量 (H/M/L)	m³/時	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
総冷却能力 (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
総熱出力 (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
エンジンタイプ		交流モーター
1 mの距離での音圧レベル	dB	41	42	43	45	46	47	50	52	57	65
電源 V/F/Hz		230/1/50
接続 (入力/出力)		ZG3/4” / ZG3/4”
接続 (排水)	mm	26
ファンサイズ		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
エンジン入力電力	W	62	68	76	96	132	152	189	220	330	340
ネット重量、ブロックボディ	kg	21	21	26	26	26	35	35	35	53	53
ネットサイズ、ブロックボディ (HWD)	mm	580x580x250		705x705x290			832x832x290			980x980x290
ネットサイズ、パネル (HWD)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
