4方向カセットファンコイルユニット MCFK-T2シリーズ

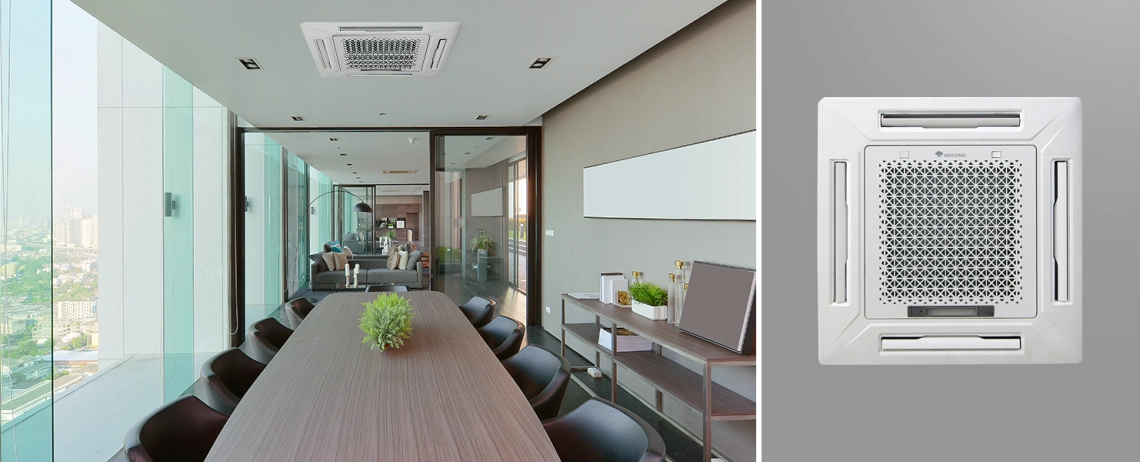

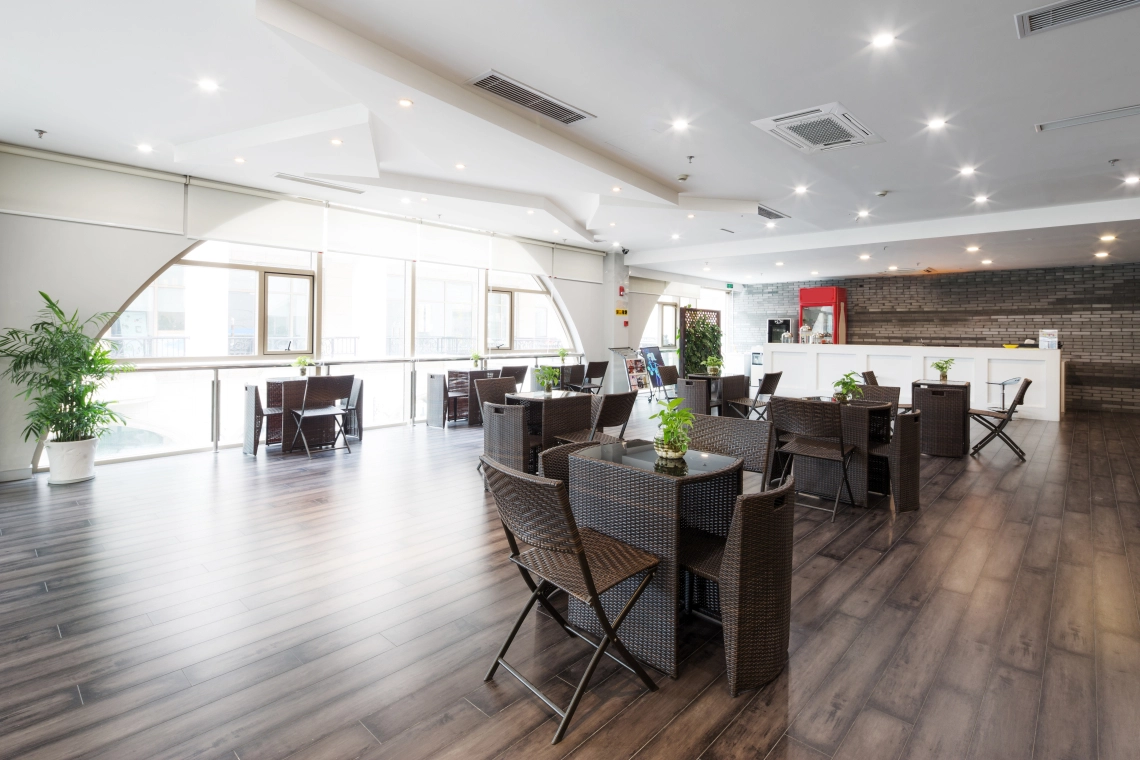

幅広い冷暖房能力により、どのような大きさの空間にも使用できます。また、装飾パネルのエレガントでスタイリッシュなデザインは、どんなインテリアにもマッチします。

特長と利点：

• コンパクトな筐体（570 x 570 mm）のため、600 x 600モジュールを使用して標準的な吊り天井システムに設置できます。
• 4方向配風システムにより、すきま風や不快感を発生させることなく、室内を均一に冷房または暖房できます。
• 革命的な遠心ファン設計により、静かな運転と大風量を実現
• 最適化された熱交換器により、高い冷暖房効率を実現
• 強力な排水ポンプにより、最大1200mmの水頭を実現
• 合成繊維製のフィルターエレメントを使用した高効率フィルターにより、より新鮮でクリーンな空気を実現
• 新鮮な空気の取り入れ口
• IRリモコンは、簡単なプログラミングと見やすいボタンで操作できます。毎日の使用に最適な快適で軽量なデザイン

定格試験条件：
冷却：入口空気温度+27 °C DB / +19.5 °C WB、入口水温+7 °C、出口水温+12 °C。
暖房：吸込空気温度+21 °C、吸込水温+60 °C、冷房モードと同じ水流量。
音圧レベルは、ユニットの垂直軸から1.5m下を基準点として、遮音された室内で測定。

外形寸法

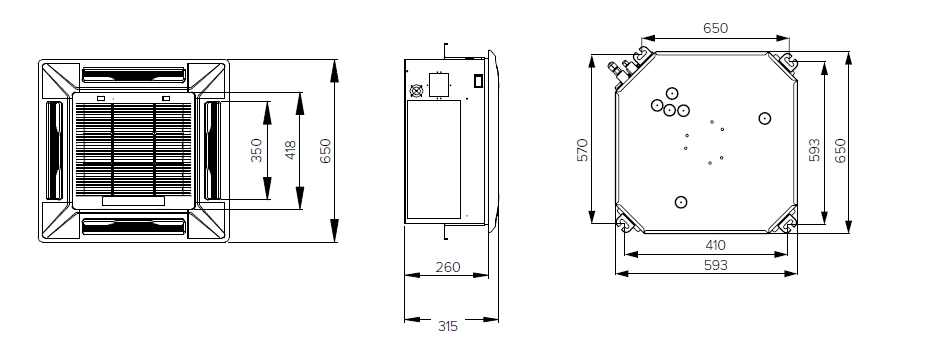

ファンコイルユニットの外観と寸法 MCFK 030405

外形寸法図

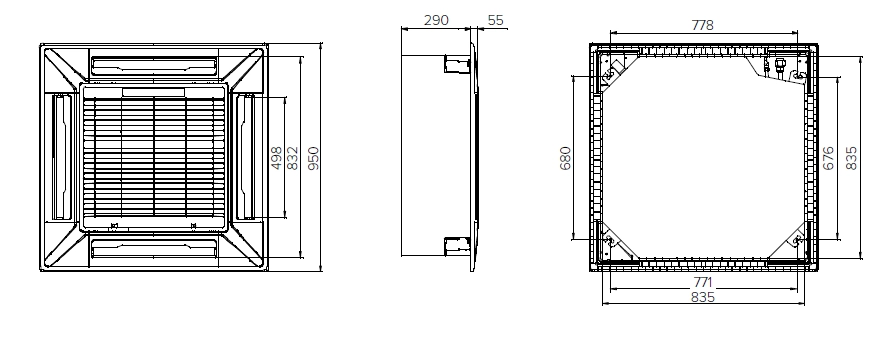

ファンコイルユニットの外観と寸法 MCFK 06/08

寸法図

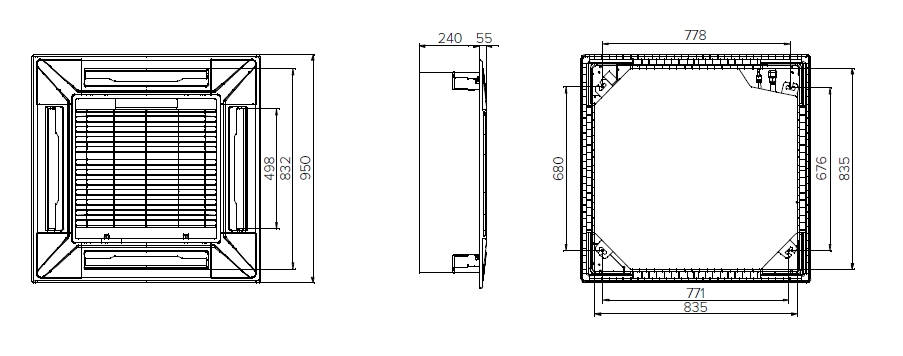

ファンコイルユニットの外観と寸法 MCFK 10/12/14

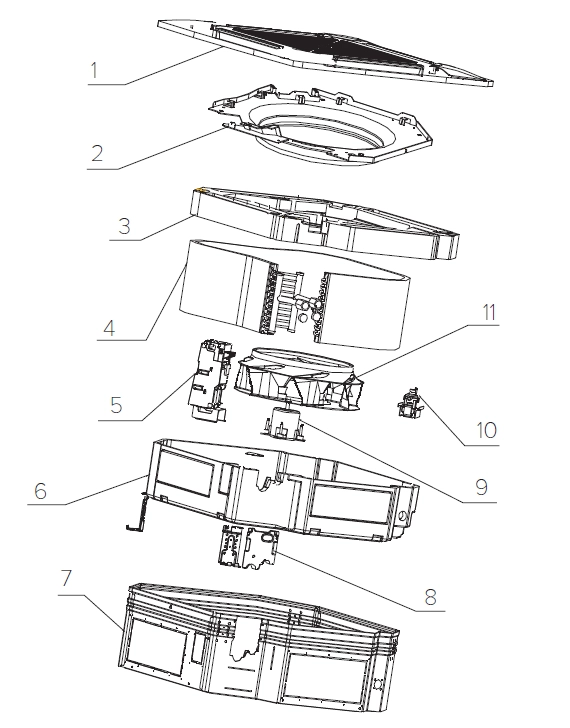

構成部品

凡例

1 - フィルター付き装飾パネル
2 - 風量調整パネル
3 - 排水パン
4 - 熱交換器
5 - コントロールボックス
6 - ヒーター断熱材
7 - 本体
8 - パイプ固定具
9 - ファンモーター
10 - 排水ポンプ
11 - ファン

* 構成部品はモデルによって異なる場合があります。この概略図は、モデルMCFK 10/12/14を参照しています。
