ファンコイルユニットを天井裏にダクト設置する利点：Mycond MCFCの例

ダクト設置とは？

ファンコイルユニットのダクト設置とは、空調制御機器を天井間のスペースに設置し、その後の空気分配をダクトシステムで行う方法です。従来の壁掛けや床置きのユニットとは異なり、ダクト付きファンコイルユニットは完全に見えないようになっており、室内におけるその存在は、装飾的な配風グリルによってのみ確認できます。

ダクト設置の原理は、ファンコイルユニットがリターングリルを通して部屋から空気を吸い込み、それを処理（冷却または加熱）し、冷却または加熱された空気をダクトと給気口のシステムを通して部屋に戻すというものです。この方法により、部屋全体、あるいは隣接する複数の部屋にも均一な空気分布が得られます。

天井裏へのダクト設置は、機能性と美観の両方が重要視される現代建築では特に重要です。この設置方法により、建築家やデザイナーは、空調設備が見えないすっきりとしたミニマルなインテリアを作ることができます。

Mycond MCFCのダクト設置方法

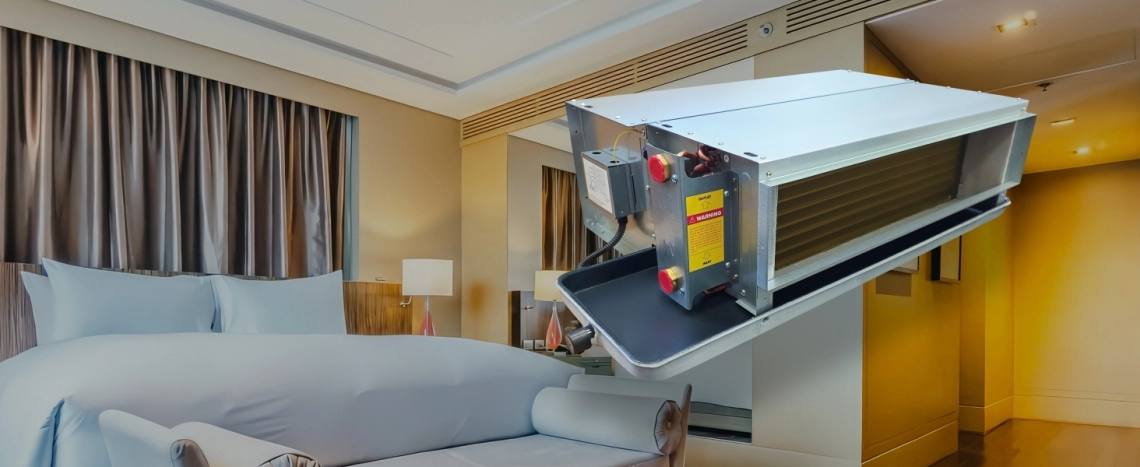

Mycond MCFCファンコイルユニットは、天井 取り付け用に特別に設計されています。コンパクトな設計のため、天井の高さが限られている部屋にも設置できます。

設置はいくつかの段階を経て行われます：

設置場所の準備設置場所の準備：ファンコイルユニットは、メンテナンスとフィルター交換のためのアクセスを考慮して、天井裏のスペースに専用のハンガーに取り付けられます。

通信の接続：冷水・温水配管（4本配管の場合）、電源、ドレン排水システムがユニットに付属しています。

空気ダクトの設置：長方形または円形のダクトシステムをファンコイルから送風ポイントまで敷設する。マイコンドMCFCの静圧は最大50 Paで、長距離の空気輸送が可能です。

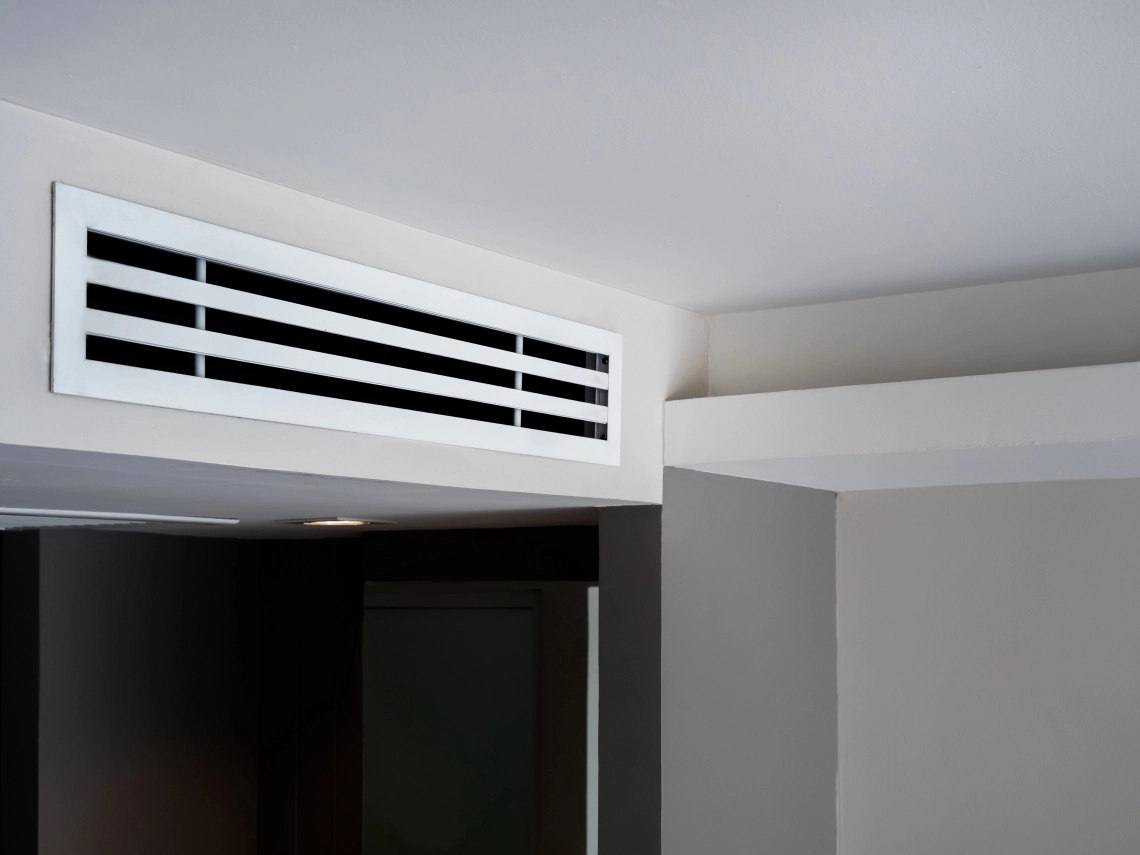

グリルの設置天井には装飾用の吸気口と排気口のグリルが設置され、インテリアのデザインに合わせてさまざまなサイズやデザインを選ぶことができます。

マイコンドMCFCの特長は、柔軟な構成が可能なことです。吸気位置や配管接続オプションを選択できるため、特定の設置条件への適合が容易になります。

ダクト設置の利点

インテリアの美しさ

ファンコイルユニットを 天井裏に ダクト設置する主な利点は、室内デザインの美しさを保てることです。目に見える機器がないため、設計者は妥協することなく、どのようなインテリアコンセプトも実現できます。室内にはすっきりとしたグリルだけが残り、インテリアスタイルに合わせることも、ほとんど見えないようにすることもできます。

これは、ホテル、レストラン、Aクラスのオフィスなど、美観が重視される格調高い施設では特に重要です。また、ダクト式天井 埋込型は、建物のファサードに室外機を設置する際の問題を回避します。これは、歴史的な市街地や建築上の制約がある建物にとって重要です。

スペースの節約

天井ダクト型ファンコイルは、床置き型や壁掛け型のユニットと異なり、有効な床面積を占有しません。これは、小規模なアパートやオフィス、ホテルの客室など、1平方メートルが重要なコンパクトスペースでは特に価値があります。

さらに、1チャンネルのファンコイルで複数の部屋を同時に使用できるため、スペースと設備コストの両方を節約できます。各部屋に個別のエアコンを設置する代わりに、1台のパワフルなマイコンドMCFCでアパート全体やオフィスの一部に快適な気候を提供することができます。

配風効率

天井裏にダクトを設置することで、部屋全体に最適な空気分布が確保されます。上方からの給気により、デッドゾーンや過剰な気流のない均一な温度分布が得られます。

室内のさまざまな場所に複数の給気口を設置できるため、完璧な空気循環が実現します。これは、すべてのエリアで快適な環境を確保する必要がある広いオープンスペースでは特に重要です。

Mycond MCFC ファンコイルユニットの最大50 Paの静圧により、メインユニットから15～20 m離れた場所まで給気できるため、システムプランニングの可能性が広がります。

設置および構成オプション

背面吸気窓

背面給気口の構成は、ファンコイルユニットを壁沿いや天井スペースの隅に設置する用途に適しています。この構成では、空気はユニットの背面パネルから取り込まれ、還気グリルを壁に取り付けることができます。

このオプションの利点

• 壁に沿ってコンパクトに設置
• 前面からのメンテナンスに便利
• 部屋のコーナーに設置可能
• 天井間スペースの有効利用

下部吸気窓

下部吸気窓は、天井裏空間の中央部にファンコイルを設置する場合に最適です。空気は下部パネルから取り込まれるため、天井に還気グリルを設置することができます。

ボトムインテークの利点

• 部屋全体からの均一な吸気
• ファンコイルユニットの中央配置が可能
• 最適な空気循環
• グリルの位置計画の柔軟性

左配管接続

Mycond MCFCは、右配管と左配管の両方の接続に対応しているため、通信レイアウトを最適化する機会がさらに増えます。これは、既存の建物を改築する場合や、配管を設置するスペースが限られている場合に特に重要です。

天井埋め込み設置に適している人

住宅

高級マンションやペントハウス 天井埋込型 ダクトファンコイルユニットは、快適性と美観の両方が重要視される高級住宅に最適です。機器が見えないため、妥協することなく豪華なインテリアを実現できます。

ワンルームマンションやロフトオープンスペースでは、ダクト付きファンコイルユニットがエリア全体に均一な空気分布を確保し、各機能エリアで快適な環境を作り出します。

個人住宅：カントリーハウスでは、ダクトを設置することで、各部屋の温度を個別にコントロールできる集中空調システムを構築できます。

商業施設

Aクラスのオフィス：一流のオフィスセンターでは、ビジネスインテリアの厳格さを損なわない洗練された空調システムが求められます。天井埋込型 ダクトファンコイルユニットは、必要なレベルの快適性を提供すると同時に、施設の代表的な外観を維持します。

ホテルやレストランホスピタリティ業界では、インテリアの美観がゲストの体験に直接影響します。空調機器を隠すように配置することで、技術的な要素を排除した雰囲気のある空間を作り出すことができます。

医療機関や教育機関ダクトの設置により、均一な空気分布が確保されます。これは、人が集中する大部屋で快適な環境を維持するために重要です。

特別な要件のある施設

歴史的建造物：歴史的建造物の修復では、ダクトを設置することで、内装の外観を損なうことなく最新の空調システムを導入できます。

展示ホールや博物館展示品の保存には、局所的な気流を発生させることなく正確な微気候制御が必要です。

マイコンドMCFC ファンコイルユニットの 天吊りダクト設置は、機能性、効率性、美観を兼ね備えた最適なソリューションです。この方法により、室内空間の美しさと調和を保ちながら、快適な気候条件を作り出すことができます。
