床置形ファンコイルユニット MCFFシリーズ

ファンコイルユニットMCFFは、エレガントな装飾的要素であると同時に、室内の最適な温度条件を維持できる冷暖房機器でもあります。このユニットは、直感的な操作による使い勝手の良さと、常時使用を可能にする高い性能とエネルギー効率で注目されています。
冷却能力: 1,2 ... 12,6 kW
暖房能力: 1,8 ... 18,9 kW

ご購入またはご質問はこちら
床置形ファンコイルユニット MCFFシリーズ

ファンコイルユニットMCFFは、快適な室内環境を維持するために設計されています。様々な用途に対応できるよう、幅広い冷暖房能力を備えています。

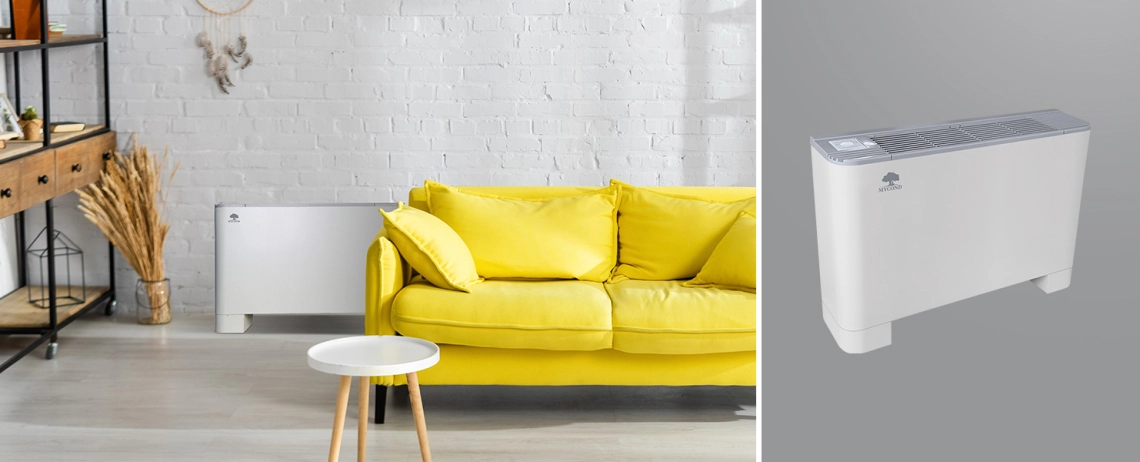

Features of the MCFF series floor-mounted fan coil unit.

特長と利点

  • 熱交換面積を拡大した熱交換器により、高効率なファンコイルユニットの運転を実現。
  • 金属製ブレードと亜鉛メッキ鋼製ハウジングを備えた遠心ファンにより、高い信頼性と耐火性を確保。
  • サーモスタット用ハウジング一体型(サーモスタットは別売)。
  • ACまたはDCモーターを選択可能
  • 傾斜したドレンパンにより、最も低い位置から安全かつ完全に凝縮水を排出。
  • 低消費電力。
  • 低騒音
  • Modbus制御(オプション)
  • Wi-Fi制御(オプション)

Modern floor-mounted fan coil unit with sleek design.


Compact floor-mounted fan coil unit from MCFF series.

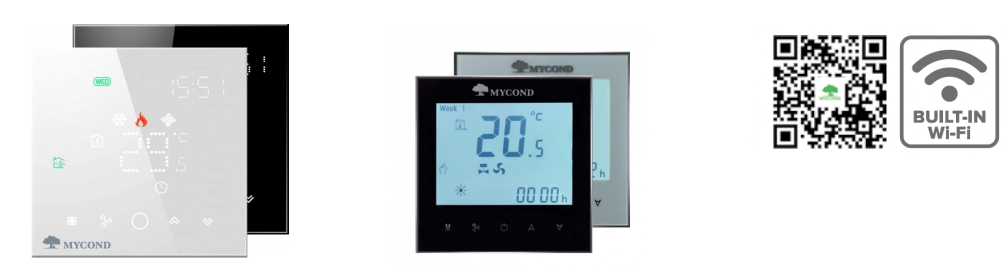

スマートフォンによる手頃で簡単な制御のための最適な自動化セット


Floor-mounted fan coil unit for efficient indoor climate control.

仕様 ユニット MCFF-018 MCFF-027 MCFF-036 MCFF-045 MCFF-054
風量、高/中/低 m3/h 340/255/170 510/382/255 680/510/340 850/638/425 1020/765/510
冷却能力、高/中/低 W 1800/1440/1170 2700/2160/1755 3600/2880/2340 4500/3600/2925 5400/4320/3510
暖房能力、高/中/低 W 2700/2160/1755 4050/3240/2633 5400/4320/3510 6750/5400/4388 8100/6480/5265
騒音レベル dB(A) 42 44 46 47 49
水流 m3/h 0,39 0,55 0,7 0,82 0,91
水圧低下 Pa 12 16 20 23 26
ファン数 1 2 2 2 2
ファンモーター エンジン数 1 1 1 1 1
入力電力 W 49 66 84 100 118
最高使用圧力 MPa 1,6 1,6 1,6 1,6 1,6
給水管 Ø3/4インチ(DN20) Ø3/4インチ(DN20) Ø3/4インチ(DN20) Ø3/4インチ(DN20) Ø3/4インチ(DN20)
ドレンパイプ Ø3/4インチ(DN20) Ø3/4インチ(DN20) Ø3/4インチ(DN20) Ø3/4インチ(DN20) Ø3/4インチ(DN20)


1.冷却能力は以下の条件下でテストされた:入口空気温度27°C乾球/19.5°C湿球;入口/出口水温7°C/12°C。
出入口水温 7°C / 12°C。
2.熱出力は以下の条件でテストされた:吸入空気温度21℃乾球、吸入水温度60/50℃。
水温60/50℃。
3.騒音レベルは、完全に反響のない部屋でテストした。
4.これらの性能と流量は、静圧30Paの場合です。

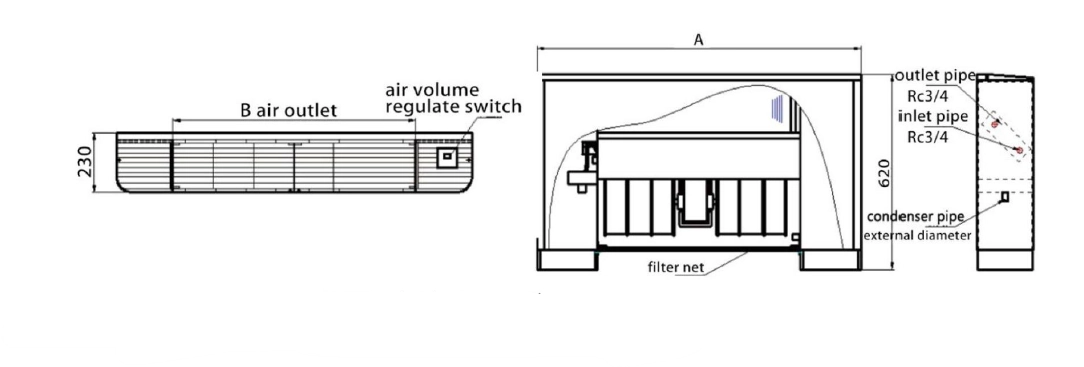

外形寸法


Diagram showing dimensions of the floor-mounted fan coil unit.

型式 単位 MCFF-018 MCFF-027 MCFF-036 MCFF-045 MCFF-054 MCFF-072 MCFF-090 MCFF-108 MCFF-126
A mm 770 920 990 1140 1220 1430 1650 1870 2020
B mm 440 590 660 810 890 1100 1320 1540 1690
