低ESPダクトファンコイルユニット MCFDSシリーズ

ダクト式低圧ファンコイルユニットは、快適で便利な冷暖房空調システムの完璧なソリューションです。この先進的で効率的なユニットは、どのような空間でも最適なレベルの快適性を提供するよう設計されています。

冷却能力： 1,2 ...9,0 kW

暖房能力： 1.8 ... 13.5 kW

低ESPダクトファンコイルユニット MCFDSシリーズ

コンパクトなサイズと高い効率性で、ファンコイルユニットは過度な騒音を発生させることなく、望ましい気候を保証します。抜群の信頼性と使いやすさを誇るこのファンコイルユニットは、あらゆるニーズに対応する優れた選択肢です。オフィスや店舗から住宅やホテルまで、あらゆるタイプの部屋に最適です。

bedroom

特長と利点

金属製ブレードと亜鉛メッキ鋼製ハウジングを備えた遠心ファンにより、高い信頼性と耐火性を確保。
表面積を拡大した新設計のV型熱交換器。
コンパクトサイズ
ACまたはDCモーターを選択可能。
最大静圧30 Pa。
低消費電力
低騒音
Modbus制御
Wi-Fi制御。

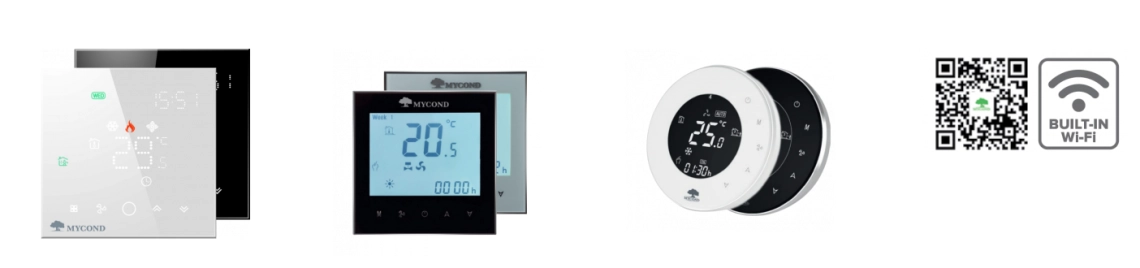

サーモスタットは別途ご購入ください。

スマートフォンによる手頃で簡単な制御のための最適な自動化セット

bedroom_2

仕様		ユニット	MCFDS-034	MCFDS-051	MCFDS-068	MCFDS-085	MCFDS-102
風量、高/中/低。		^m3/h	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
冷却能力、高／中／低		W	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
暖房能力、高／中／低		W	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
外部静圧		Pa.	30	30	30	30	30
騒音レベル		dB(A)	40	42	44	46	47
水消費量		^m3/h	0,39	0,55	0,7	0,82	0,91
水圧降下		kPa	12	16	20	23	26
	ファン数		1	2	2	2	2
ファンモーター	エンジン数		1	1	1	1	1
	低速	W	43	57	70	84	105
コイルの列数			2	2	2	2	2
最高使用圧力		MPa	1,6	1,6	1,6	1,6	1,6
給水管		mm	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4インチ(DN20)	Rc3/4"(DN20)
ドレンパイプ		mm	(DN20)	(DN20)	(DN20)	(DN20)	(DN20)
正味重量		kg	16	18	18	21	21

仕様		単位	MCFDS-119	MCFDS-136
風量、高/中/低		^m3/h	1360/1020/680	1700/1275/850
冷却能力、高/中/低。		W	7200/5760/4680	9000/7200/5850
暖房能力、高/中/低。		W	10800/8640/7020	13500/10800/8775
外部静圧		Pa.	30	30
騒音レベル		dB(A)	48	48
水消費量		^m3/h	1,21	1,34
水圧低下		kPa	27,6	28
	ファン数		3	4
ファンモーター	エンジン数		1	1
	低速	W	121	151
コイル列数			3	3
最高使用圧力		MPa	1,6	1,6
給水管		mm	Rc3/4"(DN20)	Rc3/4"(Ду20)
水管径		mm	(DN20)	(DN20)
正味重量		kg	25	30

注

1.冷却能力は以下の条件下でテストされた：吸気温度27℃乾式温度計 /
19.5℃湿式温度計；吸気口/出口水温7℃/12℃
2.熱出力は以下の条件下でテストされた：乾燥温度計による入口空気温度21°C；
入口水温60/50°C。
3.
4. 性能および流量はすべて、静圧30Paで示した。

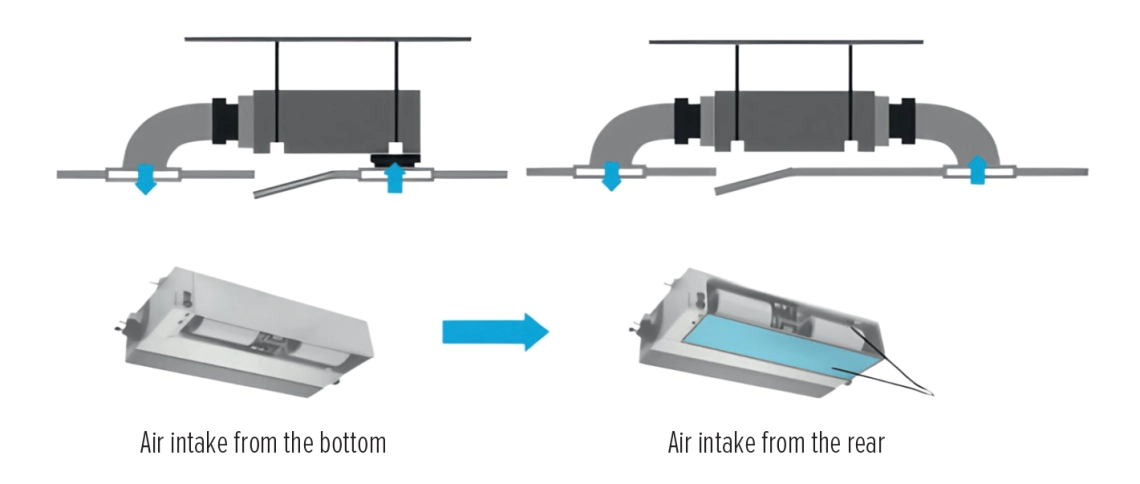

設置方法

Installation methods

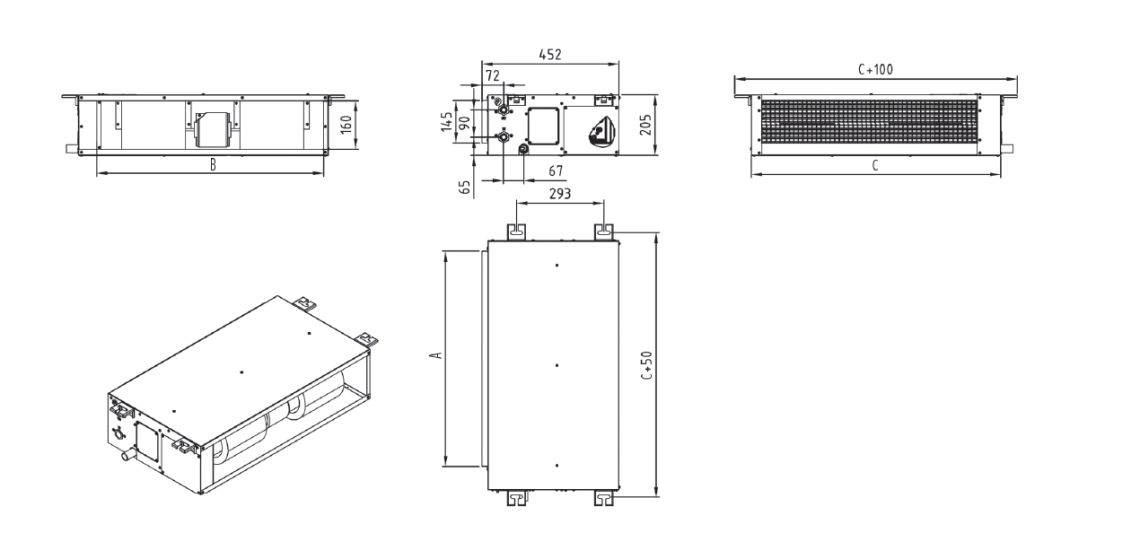

外形寸法

水平設置モデル

型式	単位	MCFDS-034	MCFDS	MCFDS-068	MCFDS-085	MCFDS-102	MCFDS-119	MCFDS-136
A	mm	460	710	710	880	880	940	1270
B	mm	498	748	748	918	918	978	1308
C	mm	572	822	922	992	1143	1052	1382

Dimensions
