エネルギー回収型換気ユニット MV***I-W シリーズ

エネルギー回収換気ユニットマイコンド社のエネルギー回収型換気装置は室内の快適性を最大限に高めます。吸入空気を熱と室内の快適性を最大限に高めるよう設計されています、そのため、冷房や暖房にかかるコストを大幅に削減することができます。冷房または暖房

風量： 200 ...3000 m3/h

熱回収モードではレキュペレーターを通して、バイパスモードでは直接新鮮な空気を供給します。

全体的な性能

新鮮空気供給（200～3000^m3/h）
熱回収：最大75
水分回収：最大65
空気ろ過と浄化
静かで信頼性の高い運転

標準的な機能セット

ファン速度制御
4つの温度センサー内蔵
熱交換器の凍結防止
フリークーリングシステム
インテリジェント熱交換器霜取りシステム
外部電気ヒーター制御
ウィークリータイマー
ビル管理システムとの統合性

* オプション

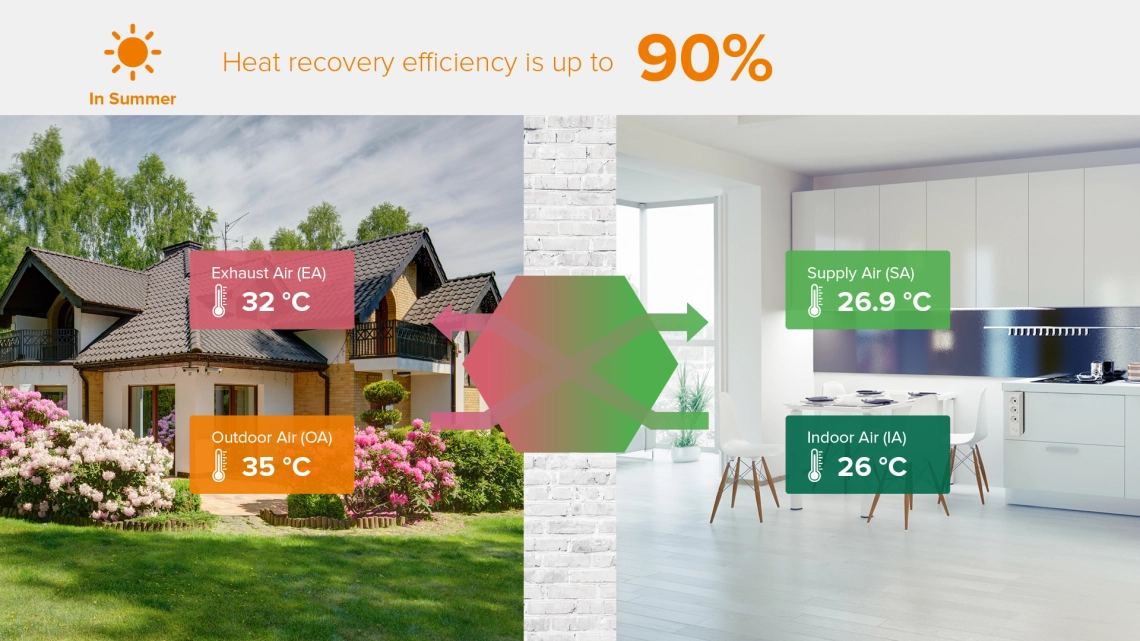

夏には、熱回収システムにより、屋外の熱の一部を屋外に戻すことで、空調にかかる電力を節約します。

summer

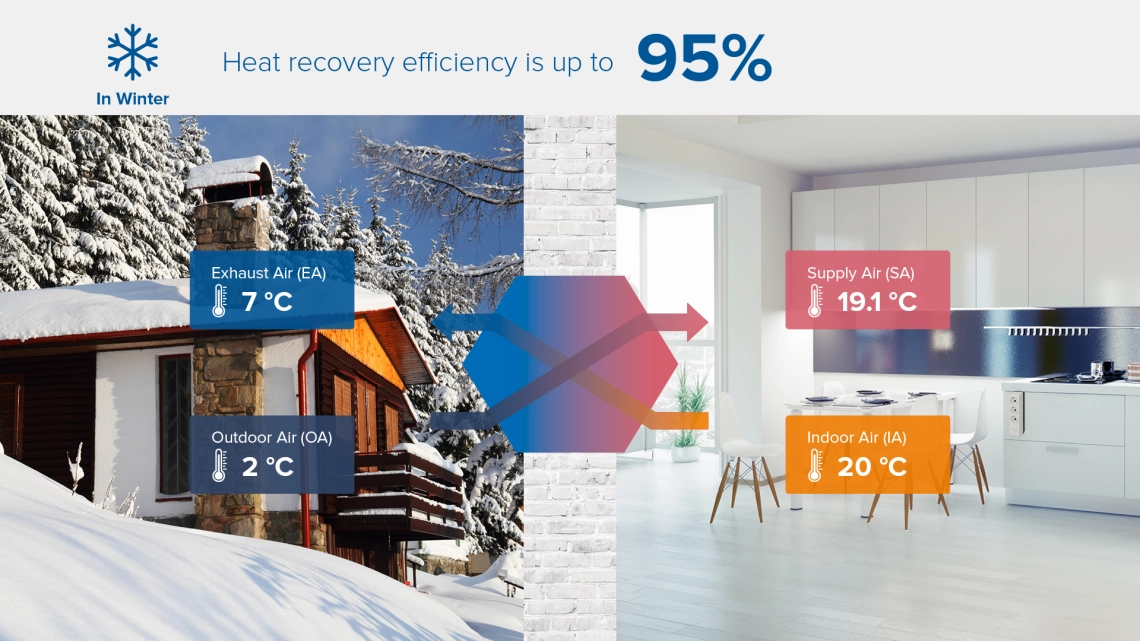

冬は、室内の熱の一部を室内に戻すことで、暖房と冷房の大幅な節約を実現します。

winter

データは参考値です。室内空気湿度、室外湿度、部屋の断熱性、断熱材、ダクトの長さなどによって大きく異なる。

仕様		ユニット	MV200I-W	MV400I-W	MV600I-W	MV900I-W	MV1100I-W	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
風量	高い	^m3/h	200	400	600	900	1100	1000	1200	2000	2500
	媒体	^m3/h	175	375	575	800	1000	1500	2000	2500	3000
	低い	^m3/h	150	350	500	680	840	1500	2000	2500	3000
外圧	高中圧	Pa Pa	75 70	87 85	98 90	125 125	147 120	84 135	110 132	140 170	150 180
	ロー	パ	60	80	85	120	105	163	176	200	210
エンタルピー効率、冷却	高中	% %	55 55	57 57	59 59	55 55	57 57	69 66	65 62	64 61	63 60
	低い	%	60	62	63	58	60	66	62	61	60
エンタルピー効率、加熱	高中	% %	59 59	60 60	61 61	57 57	61 61	74 70	73 71	72 70	71 69
	低い	%	63	65	67	64	63	70	71	70	69
熱伝導効率	高媒体	% %	70 70	69 70	70 70	68 68	69 69	74 71	74 71	73 70	73 70
	低い	%	75	74	76	75	75	71	71	70	70
騒音レベル	高中	dB(A) dB(A)	27 25	32 29	35 31	39 37	40 38	46 49	49 51	50 52	51 54
	低い	dB(A)	22	25	25	31	33	51	53	55	57
電圧		V	220	220	220	220	220	220	220	220	220
消費電力		W	100	150	200	585	690	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
運転電流		A	0,5	0,72	0,96	2,8	3,3	2.3/3.6/3.8	3.0/4.6/4.8	4.5/6.0/6.3	6.5/8.7/9.0
重量		kg	23	31	36	60	79	110	112	130	142

寸法図

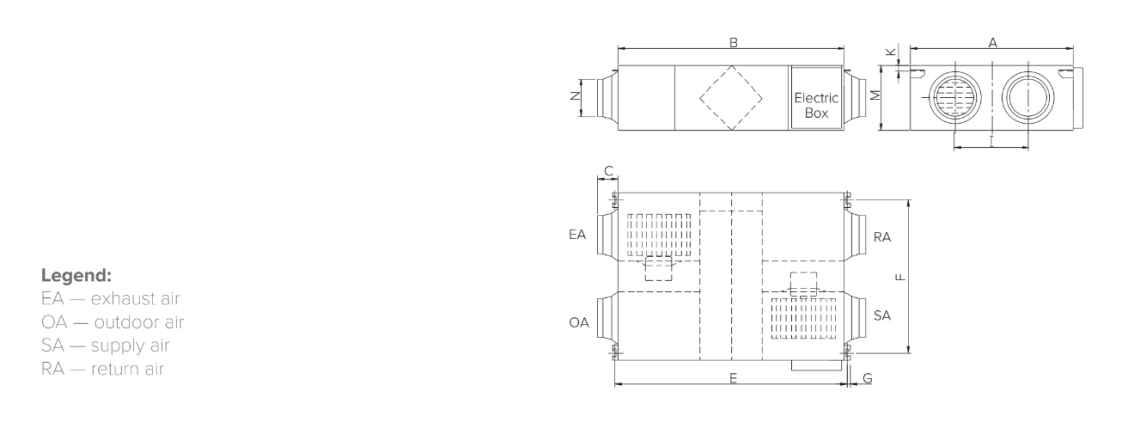

換気ユニット MV200I-W - MV600I-W

型式	A	B	C	E	F	G	I	K	M	N	EA	RA	QA	SA
MV200I-W	580	666	100	725	510	19	290	20	264	Ø144	150	150	150	150
MV400I-W	804	744	100	675	862	19	480	111	270	Ø144	150	150	150	150
MV600I-W	904	824	107	754	960	19	500	111	270	Ø194	200	200	200	200

すべての寸法はミリメートル単位です。

dimensions

外形寸法

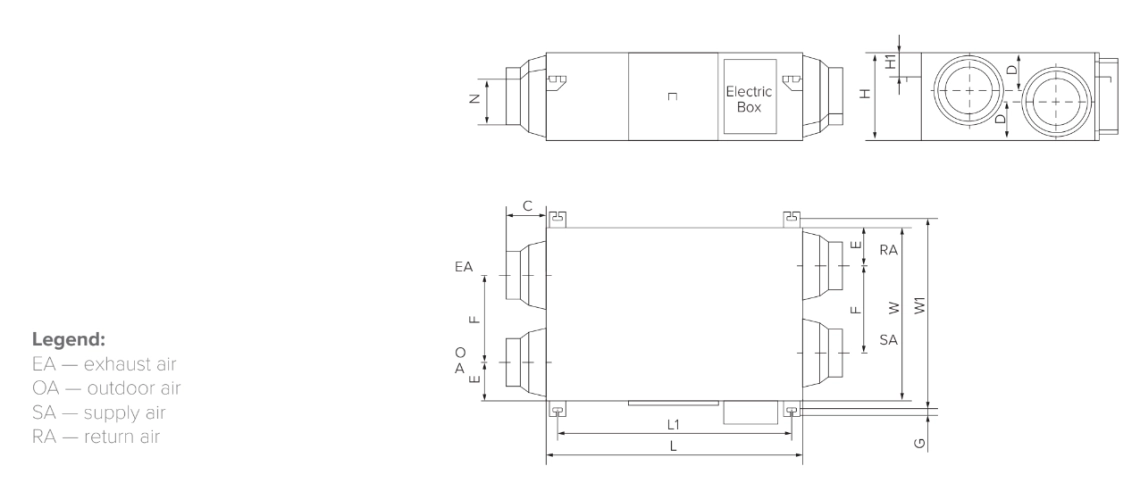

換気ユニット MV900I-W - MV1100I-W

型式	L	L1	W	W1	H	H1	N	C	D	E	F	G	EA	RA	QA	SA
MV900I-W	1126	1056	834	891	388	169	Ø242	86	157	152	436	21	250	250	250	250
MV1100I-W	1129	1060	1216	1273	388	171	Ø242	86	147	152	621	21	250	250	250	205

寸法の単位はミリメートルです。

dimensions_2

外形寸法

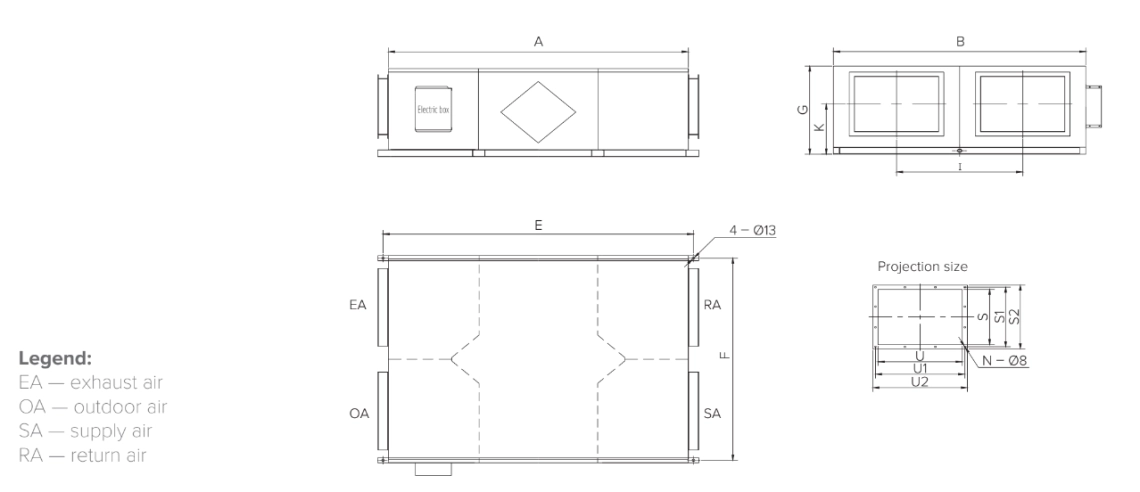

換気ユニット MV1500I-W - MV3000I-W

型式	A	B	E	F	G	I	K	S	S1	S2	U	U1	U2
MV1500I-W	1300	1200	1350	1170	520	600	300	320	345	370	400	425	450
MV2000I-W	1300	1200	1350	1170	520	600	300	320	345	370	400	425	450
MV2500I-W	1560	1400	1610	1370	580	700	335	350	375	400	500	525	550
MV3000I-W	1660	1500	1710	1470	650	750	405	350	375	400	500	525	550

単位はミリメートルです。

dimensions_3

性能パラメーター

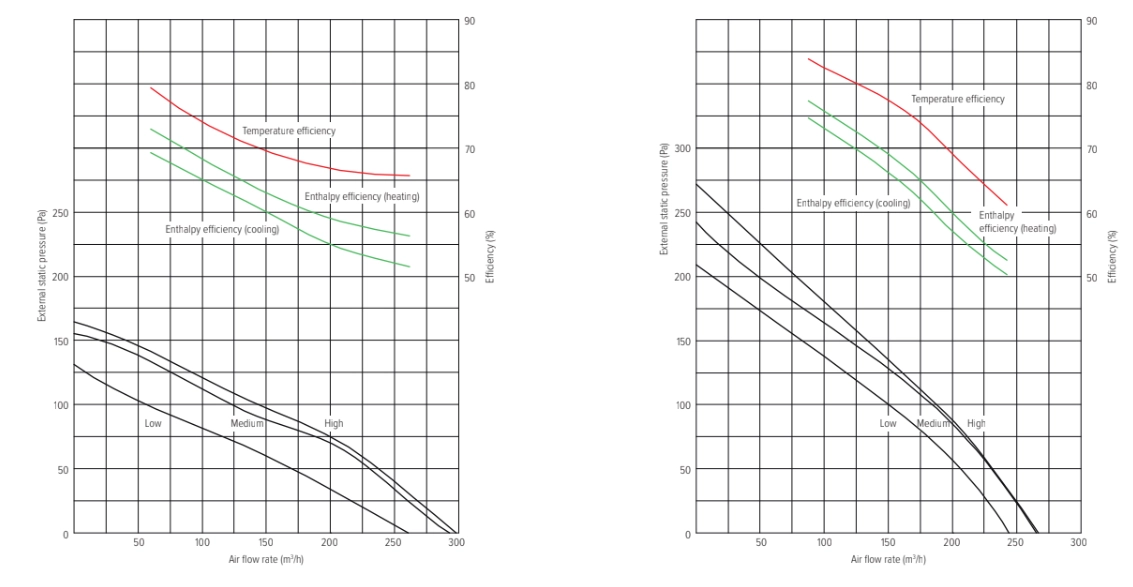

換気ユニット MV200I-W / 換気ユニット MV400I-W

Performance parameters

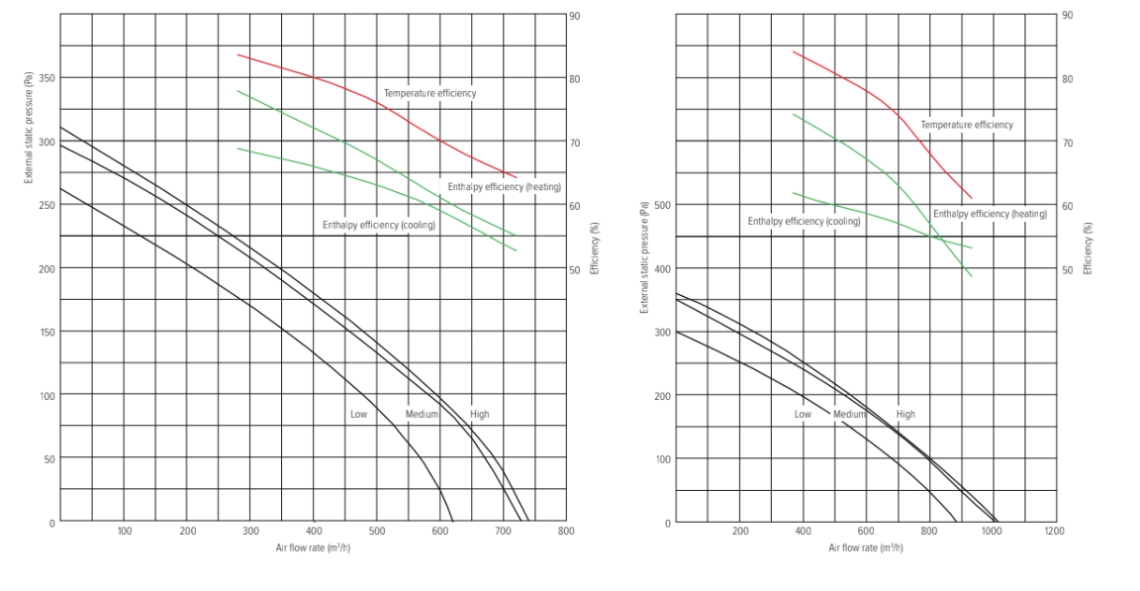

性能パラメーター

換気ユニットMV600I-W / 換気ユニットMV900I-W

Performance parameters_2

性能パラメーター

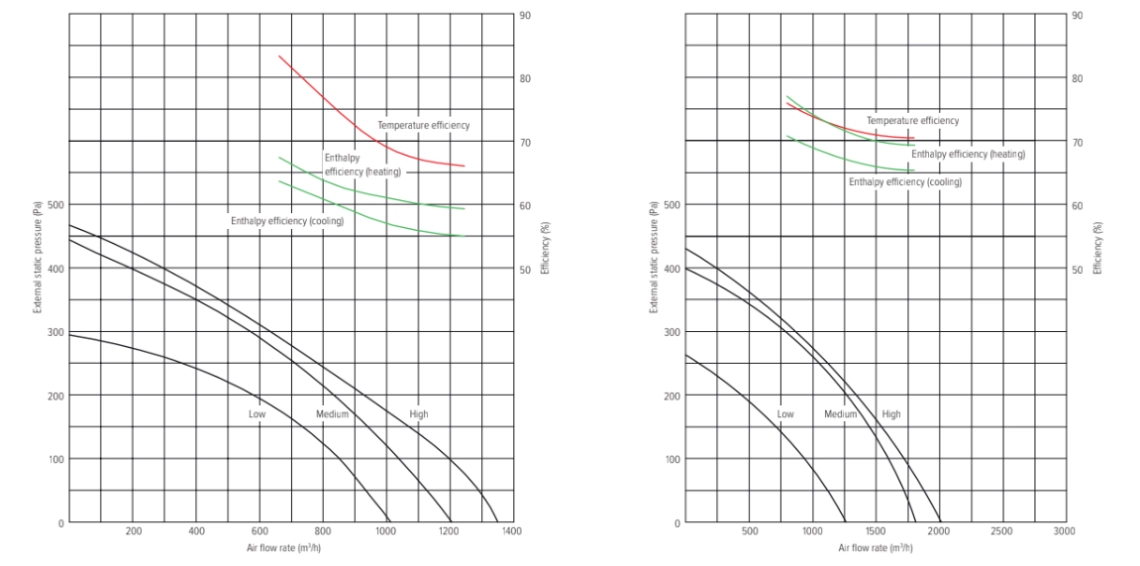

換気ユニットMV1100I-W / 換気ユニットMV1500I-W

Performance parameters_3

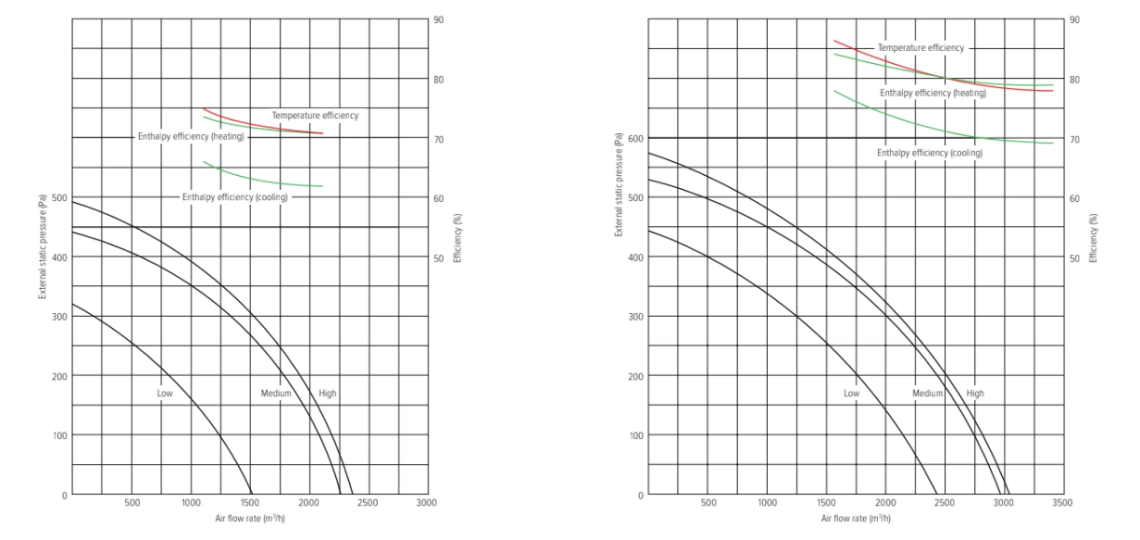

性能パラメータ

換気ユニットMV2000I-W / 換気ユニットMV2500I-W

Performance parameters_4

性能パラメータ

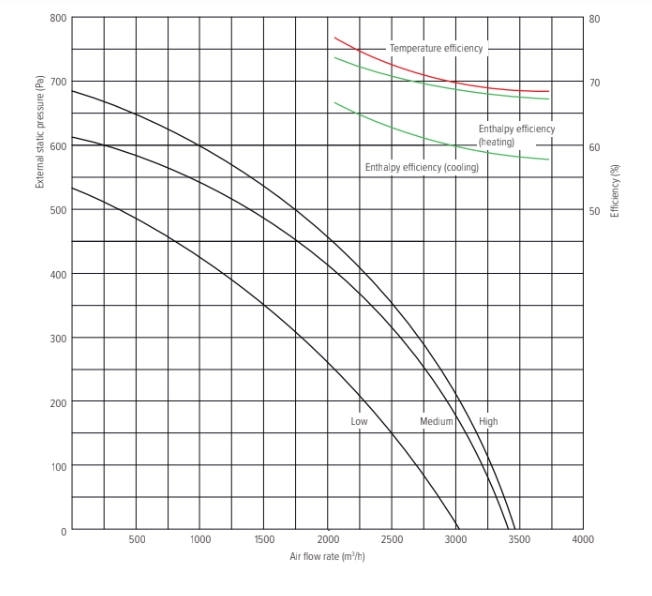

換気ユニットMV3000I-W

Performance parameters_5
