エネルギー回収型換気ユニット MVS***-DW シリーズ

省エネ換気ユニットは濾過・加熱された新鮮な空気を新鮮な空気を室内に供給します。

風量： 300 ...2600 m3/h

Mycond MVS***-DW エネルギー回収型換気扇は、高効率ブラシレスDCモーターを採用し、消費電力を最大70％削減し、大幅な省エネを実現しました。

Mycond MVS***-DW

energy recovery ventilator

効率的な換気

新鮮な空気を室内に供給し、
、室内の悪臭を室外に排出します。
、自然環境の快適さを享受できます。

高効率エネルギー回収

換気の際、内蔵の高効率熱交換器（
）が、
排気から70%以上のエネルギーを回収し、吸入した新鮮な空気を暖めます。

完璧な静音設計

本機はスタイリッシュな外観で、
のボディはすっきりと成型されています。
、空力特性に優れたマイクロ無響構造（
）により、作動音は完璧に消音されます。

エアフィルターと浄化

ユニット内部の優れた設計のエアフィルター
が、吸気から汚染物質を効果的に除去
し、新鮮でクリーンな空気をお届けします。

バイパス機能

バイパス機能により、適切な気候条件下で自然換気（
）が可能となり、熱交換器（
）の寿命を延ばすことができます。また、このモードにより、春/秋にはフリークーリングモードを、冬には熱交換器の霜取り（
）を使用することができます。

エアプロフ設計と容易なメンテナンス

熱交換器はモールド成型されたレールを介して接続され、特殊なソフトで高密度のパッキンで密閉されています。その結果、熱交換器は手で取り外すことができ、メンテナンスが簡単です。また、新鮮な空気と排気の流れを完全に分離することで、相互汚染を防ぎます。

全体的な性能

BLDCファンモーター
新鮮空気供給（600～2600^m3/h）
熱回収率：最大75
水分回収：最大65
空気ろ過と浄化
静かで信頼性の高い運転

標準装備

ファンスピードコントロール（10段階）
4つの温度センサー内蔵
レキュペレーター凍結防止機能
フリークーリングシステム
インテリジェント・レキュペレーター霜取りシステム
外部電気ヒーター制御
ウィークリータイマー
ビル管理システムとの統合性

特徴

風量200～2000m3^/h
エネルギー回収
クロスフロー熱交換器
静かな運転、DCモーター
新しいアルミ製フィルター
簡単な天井設置
バイパス機能
高ESP設計

* オプションとして利用可能

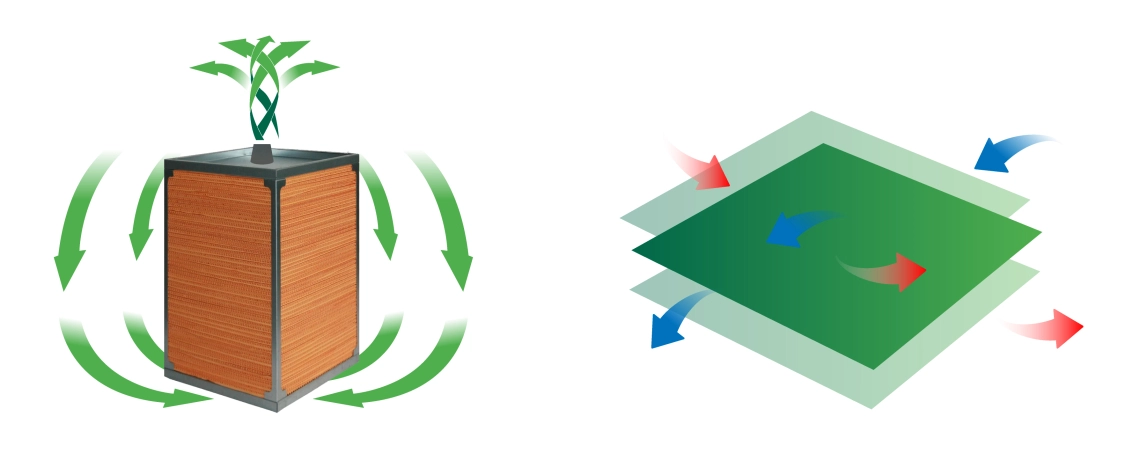

第3世代エンタルピーエクスチェンジャーによる高効率化

第3世代エンタルピーエクスチェンジャーは最新のナノファイバー構造を採用し、高効率を実現。クロスフローエンタルピーエクスチェンジャーを採用し、冬場の熱回収効率は最大82％。

The 3rd generation enthalpy exchanger

夏場は外気の熱の一部を室外に戻すことで、エアコンの電力を節約します。

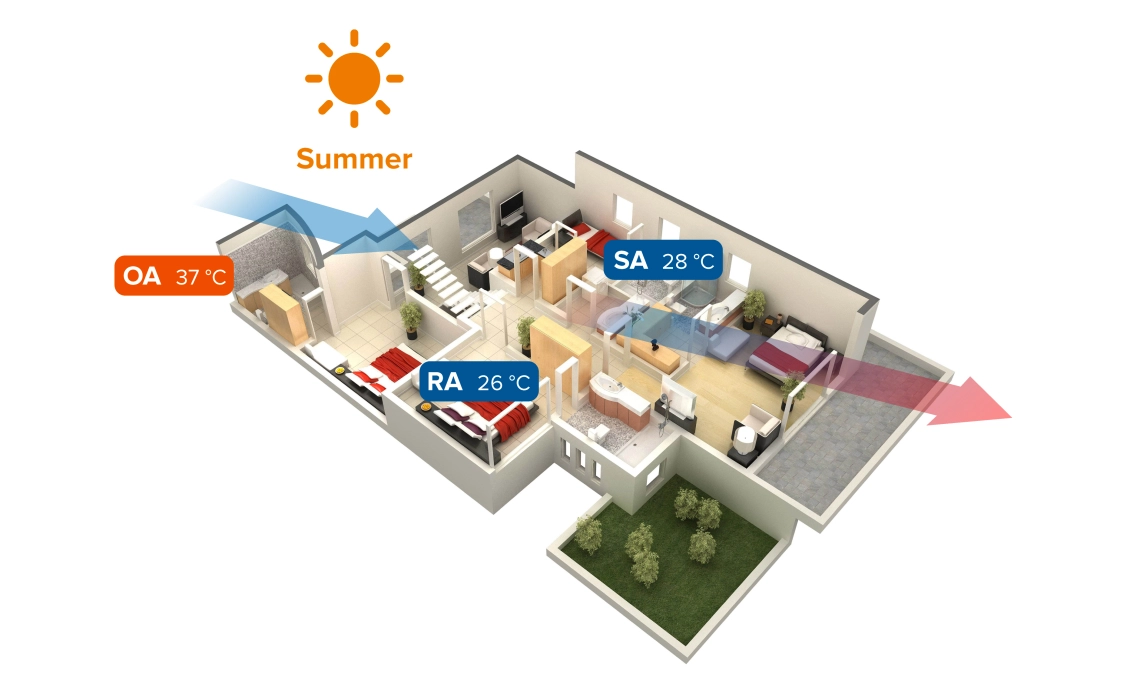

In summer

冬は室内の熱の一部を室内に戻すことで、暖房や冷房の大幅な節約になる。

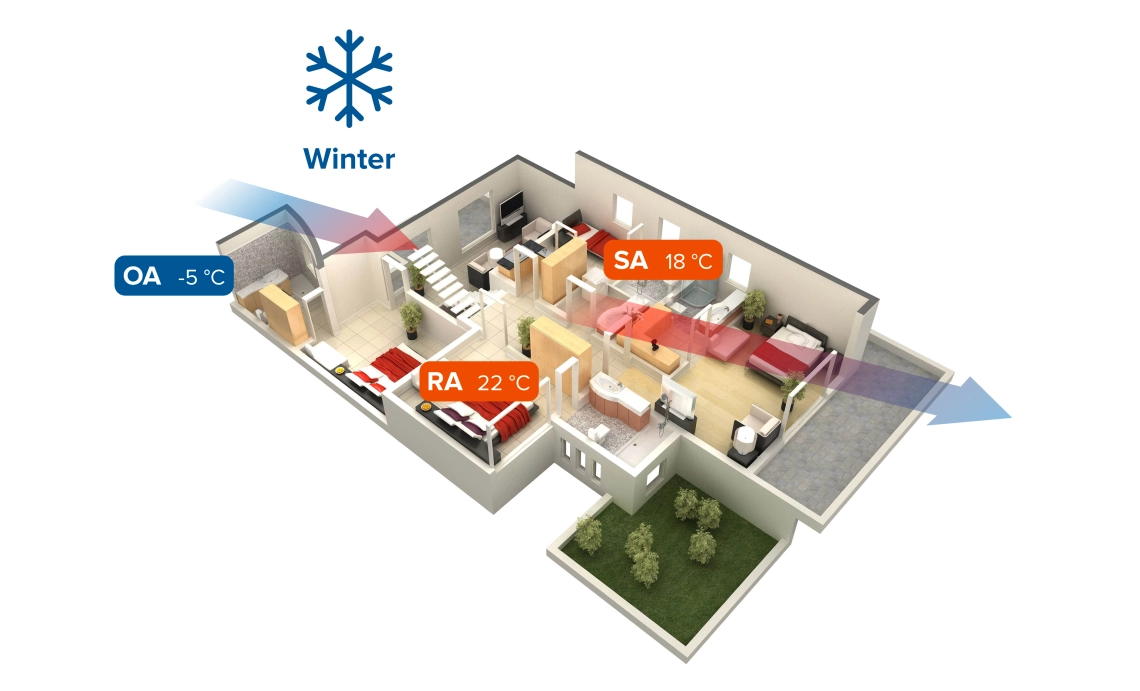

In winter

データは参考値です。室内空気湿度、室外湿度、部屋の断熱性、断熱材、ダクトの長さなどによって大きく異なる。

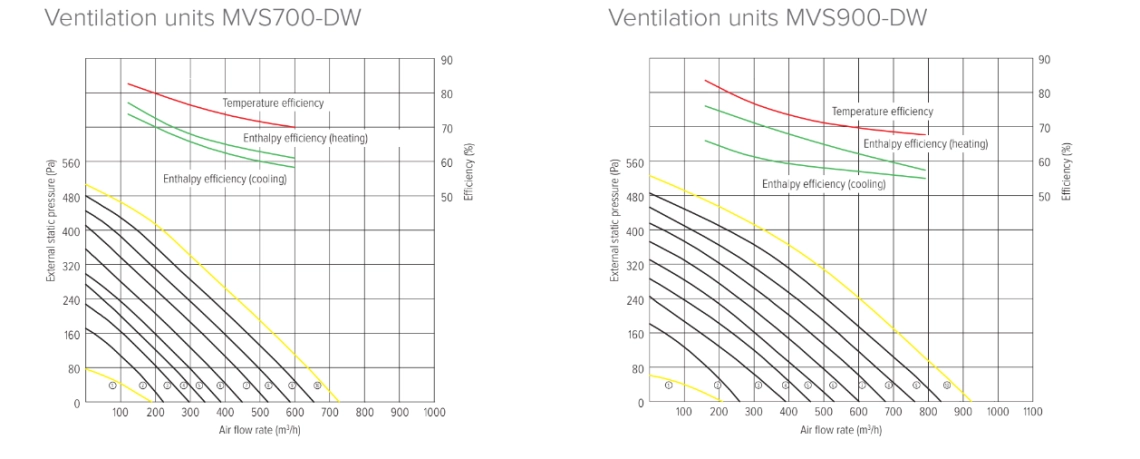

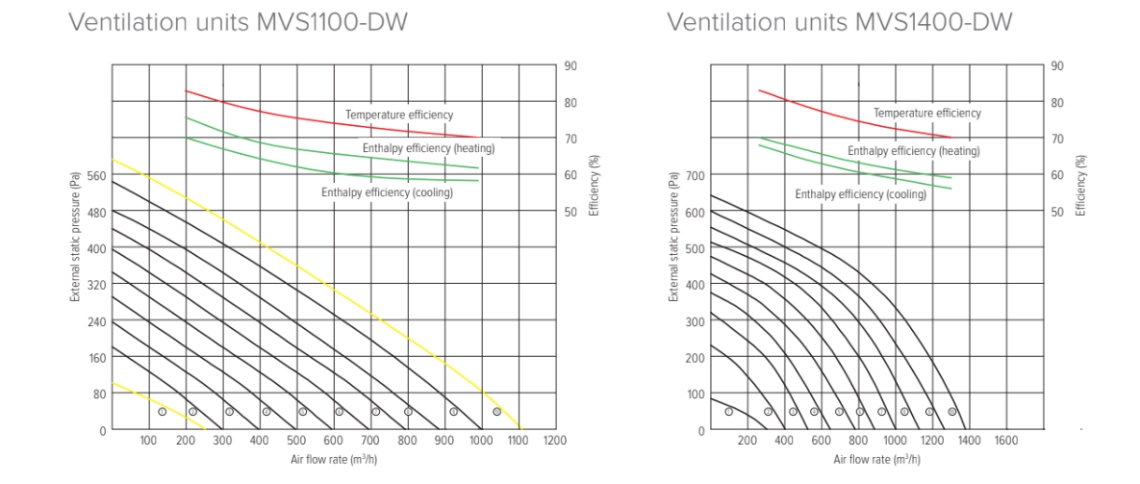

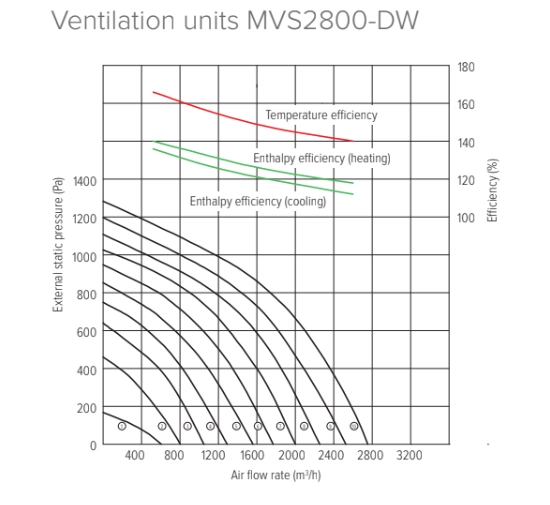

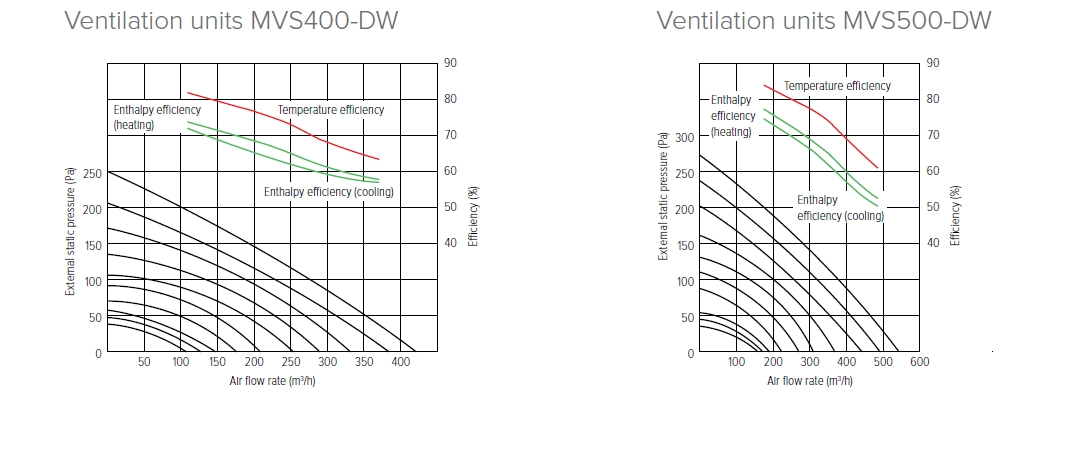

仕様	ユニット	MVS400-DW	MVS500-DW	MVS700-DW	MVS900-DW	MVS1100-DW	MVS1400-DW	MVS1600-DW	MVS2200-DW	MVS2800-DW
風量	^m3/h	300	400	600	800	1000	1300	1500	2000	2600
外圧	Pa	85	88	97	100	86	90	72	77	81
エンタルピー効率、冷却	%	57-70	57-70	59-74	55-66	58-70	56-68	63-71	60-68	56-68
エンタルピー効率、暖房	%	61-72	60-74	61-78	57-76	62-75	59-70	65-73	62-72	59-70
熱伝達効率	%	68-82	69-83	70-83	68-83	70-83	70-83	76-80	76-82	70-83
騒音レベル	dB(A)	34.5	37.5	39	41	42	43	50	51.5	53
電圧		220-240 V / 1フェーズ / 50 Hz
入力電力	W	80	116	162	290	327	424	700	724	848
電源ケーブル	^mm2	3×1.5	3×1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5
コントロールケーブル	^mm2	2×0.5	2×0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5

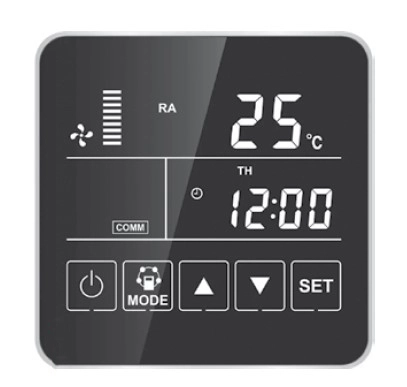

コントロール、標準		あり（7日クロック）
制御（BMS）、Modbus		あり
ファンタイプ		BLDCファンモーター
ファン回転数（給気）		10速ファンコントロール
ファンスピード（排気）		10段変速ファンコントロール
バイパス		あり（調整可能範囲内で自動）
霜取り		あり（調整範囲内で自動）
^CO2コントロール		追加センサー（調整範囲内でオン/オフ制御）
故障警報出力接点		あり	あり	あり	はい	はい	はい	はい	はい	はい
火災シャットダウン		はい	はい	はい	はい	はい	はい	はい	はい	はい
重量	kg	25	31	34	53	61	71	106	122	142
寸法長さx幅x高さ	mm	744×599×270	744×599×270	867×902×280	1134×884×388	1134×1134×388	1193×1243×388	1134×884×776	1134×1134×776	1193×1243×776
接続ダクト径	mm	150	150	200	250	250	250	650×280	650×280	650×280

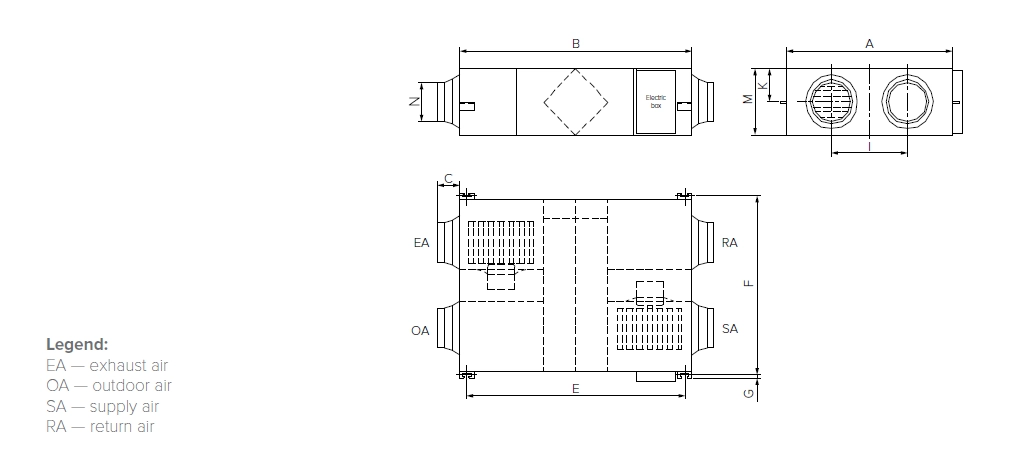

外形寸法

換気ユニット MVS400-DW - MVS500-DW

МодельМодельМодельМодель	A	B	C	E	F	G	I	K	M	N
MVS400-DW	599	744	100	675	657	19	315	111	270	Ø144
MVS500-DW	804	744	100	675	862	19	480	111	270	Ø144

MVS400-DW – MVS500-DW

外形寸法

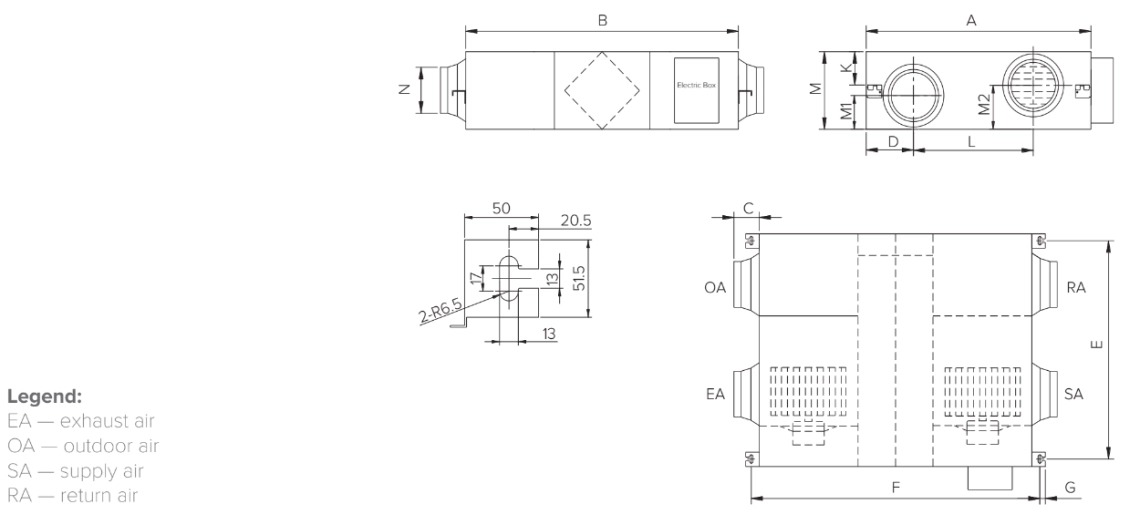

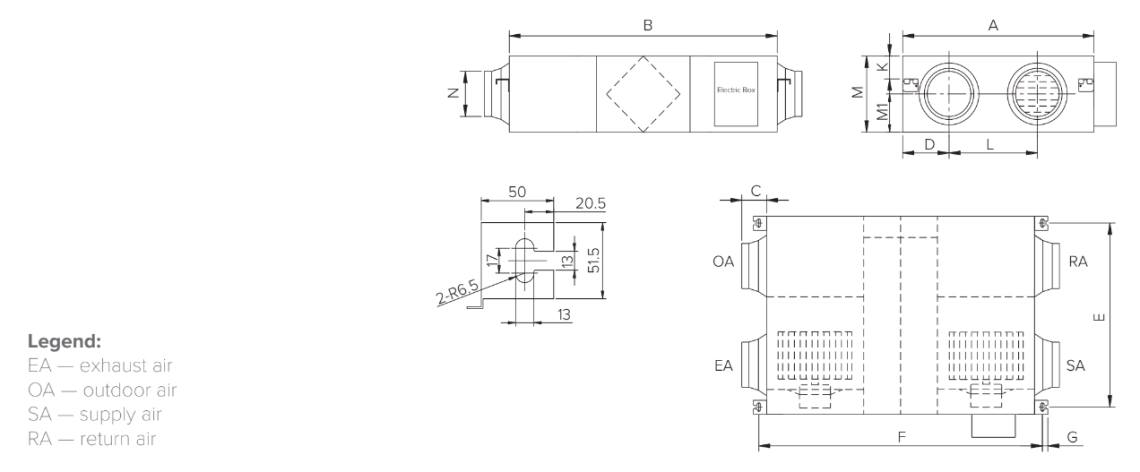

換気ユニット MVS700-DW - MVS1100-DW

型式	A	B	C	D	E	F	G	L	K	M	M1	N
MVS700-DW	902	867	107	197	833.5	922	20.5	451.5	115.5	280	139.5	Ø194
MVS900-DW	884	1134	85	202	818	1189	20.5	378	128	388	194	Ø242
MVS1100-DW	1134	1134	85	202	1068	1189	20.5	628	128	388	194	Ø242
