汎用ファンコイルユニット SEC/Fシリーズ

このシリーズで紹介する製品群は、小さな面積の部屋用に設計されています。部屋を冷やすにも暖めるにも1台で済みます。ファンコイルユニットは遠心ファンを装備しており、低騒音で大きな能力を発揮します。

冷却能力： 0,57 ...8,52 kW

暖房能力： 0,64 ... 10,53 kW

ご購入またはご質問はこちら

このシリーズは、様々な位置への設置が可能です。オプションのアクセサリにより、ファンコイルユニットを特定の運転条件に完全に適合させることができます。

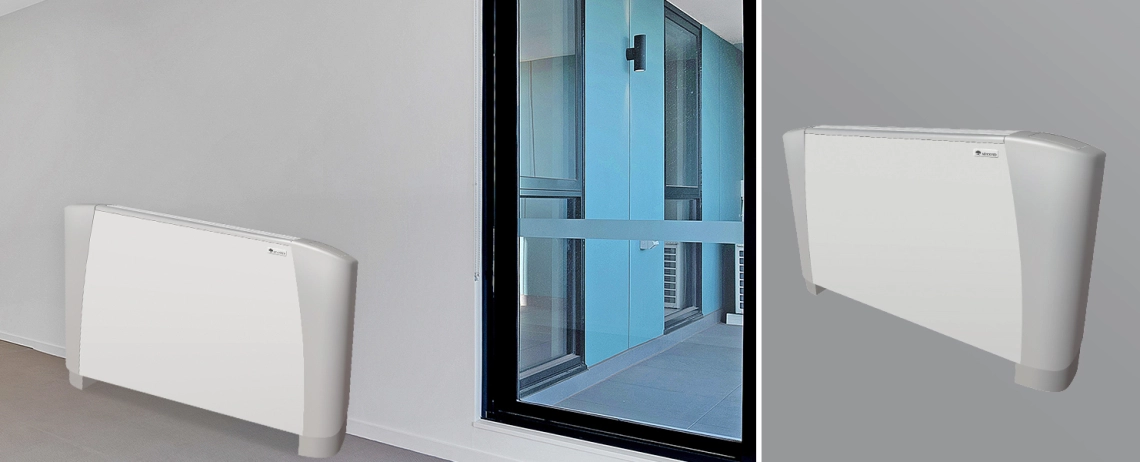

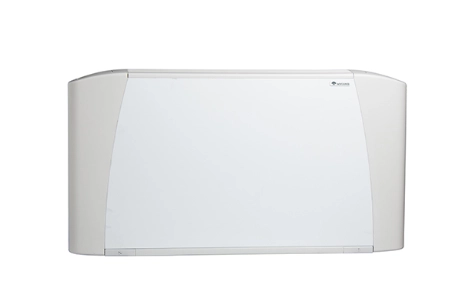

モダンなインテリアに設置されたSEC/Fシリーズのファンコイルユニット。

主な特徴

オプションでECファンを装備可能
最大静圧50 Pa
垂直または水平設計
2本または4本配管
リモートまたは統合制御パネル

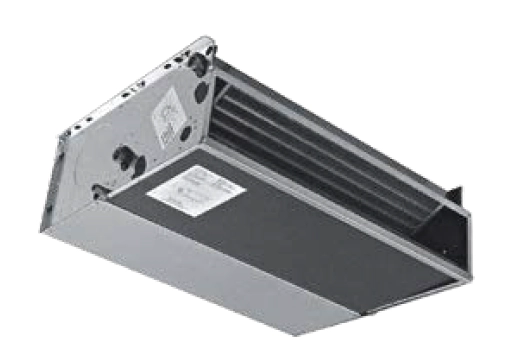

室内に展示されたSEC/Fシリーズの多用途ファンコイルユニット。

Versatile fan coil units from the SEC/F series for enhanced air quality.

設計の特徴：

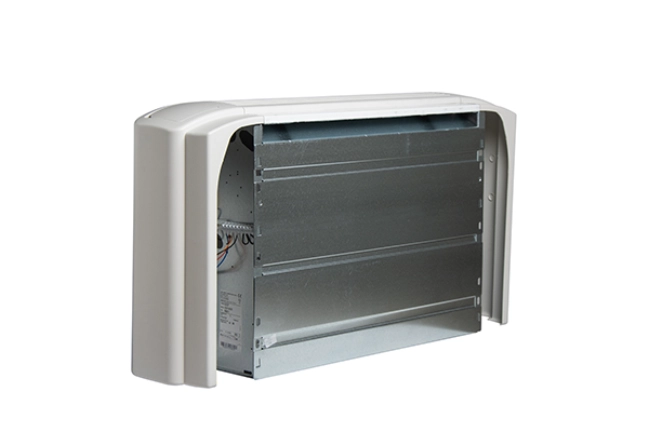

内部フレームは高強度亜鉛メッキスチール製。外装は金属製フロントパネルとプラスチック製サイドパネルで構成。
空気分配グリルはプラスチック製
ポリプロピレン製コアと亜鉛メッキスチール製フレームの交換可能フィルター。特殊プラスチック製ガイドにより交換が容易。
アルミニウム製またはプラスチック製のインペラーを備えた遠心ファンは、静的および動的バランスがとられており、可能な限り静かに作動します。

6速単相モーター（工場設定3速）、防振サポートに取り付けられ、自動リセット可能なサーマルスイッチを装備、保護等級IP20、絶縁クラスB。
熱交換器はアルミフィン付き銅パイプ製で、標準では左側に接続されます。ご要望に応じて、右側接続のユニットもご用意できます。
排水パンはプラスチック製で、ポリオレフィンフォーム（クラスM1）で断熱されています。

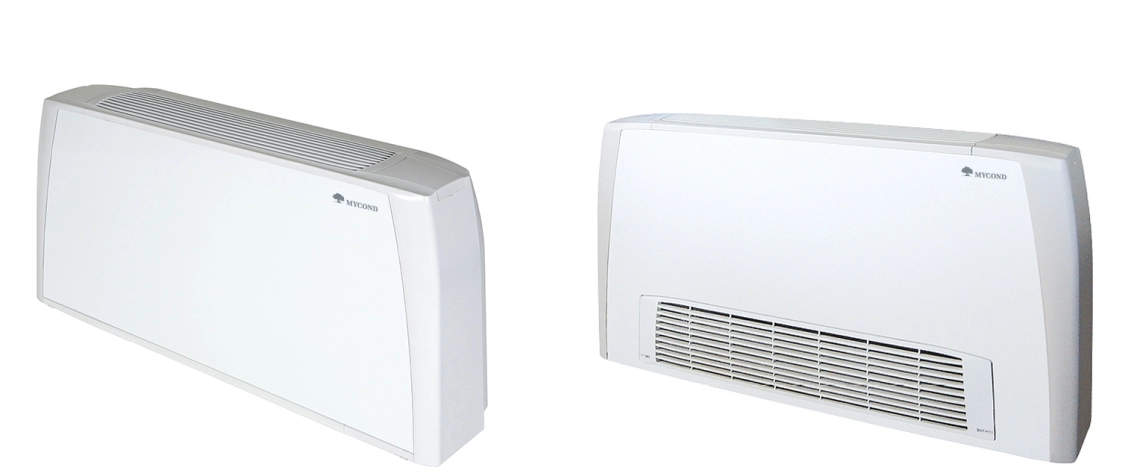

マイコンドSEC/Fファンコイルユニットが効率的な空気分配を実現。

Diagram showcasing the multifunctionality of SEC/F series fan coil units.

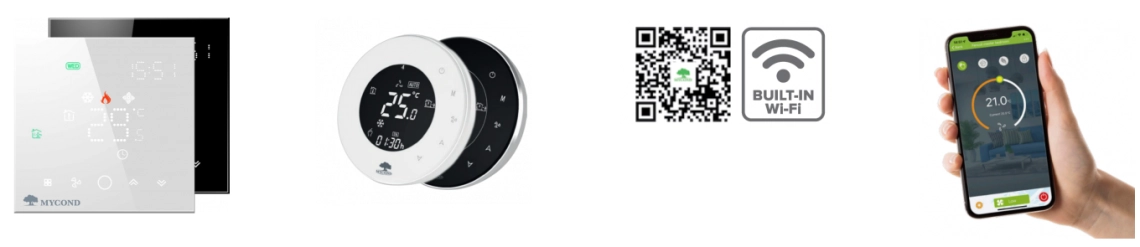

スマートフォンによる手頃な価格で簡単な制御のための最適な自動化セット

MyCond SEC/F ファンコイルユニットの隣にいる少女とその犬。

2パイプ3列ファンコイルユニット。仕様

仕様	ユニット	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
回転数		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
空気流量	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
総冷房能力	kw	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
顕熱冷却能力	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
暖房能力	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
水圧降下（冷却）	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
水圧降下（加熱）	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
消費電力	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
音響パワーレベル	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
音圧レベル (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

仕様	単位	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
回転数		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
空気流量	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
総冷房能力	kw	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
顕熱冷却能力	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
暖房能力	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
水圧降下（冷却）	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
水圧降下（暖房）	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
消費電力	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
音響パワーレベル	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
音圧レベル (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

仕様	単位	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
回転数		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
空気流量	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
総冷房能力	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
顕熱冷却能力	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
暖房能力	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
水圧降下（冷却）	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
水圧降下（暖房）	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
消費電力	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
音響パワーレベル	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
音圧レベル (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

2パイプ4列ファンコイルユニット。仕様

仕様	ユニット	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
回転数		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
空気流量	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
総冷房能力	kw	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
顕熱冷却能力	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
暖房能力	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
水圧降下（冷却）	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
水圧降下（加熱）	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
消費電力	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
音響パワーレベル	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
音圧レベル	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

仕様	単位	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
回転数		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
空気流量	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
総冷房能力	kw	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
顕熱冷却能力	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
暖房能力	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
水圧降下（冷却）	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
水圧降下（暖房）	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
消費電力	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
音響パワーレベル Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
音圧レベル (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

仕様	単位	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
回転数		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
空気流量	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
総冷房能力	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
顕熱冷却能力	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
暖房能力	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
水圧降下（冷却）	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
水圧降下（加熱）	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
消費電力	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
音響パワーレベル Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
音圧レベル (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

仕様は以下の運転パラメーターを示す：
冷却：吸気温度27 °C（乾球）、+19 °C（湿球）。出入口水温 +7/12 °C。
暖房：吸入空気温度+20 °C。出入口水温 +50/45 °C。低 - 中 - 高 = 標準装備の回転数。
*音圧レベルは音響パワーレベルより9 dB(A)低く、容積100 m3、音響反射時間0.5 sの室内を基準としています。

SEC/F CV、CH-CVBユニットの質量

型式	梱包重量（kg）									梱包なし重量（kg）
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

SEC/F NCユニット重量

型式	梱包重量(kg)									梱包なし重量（kg）
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

利用可能なデザイン：

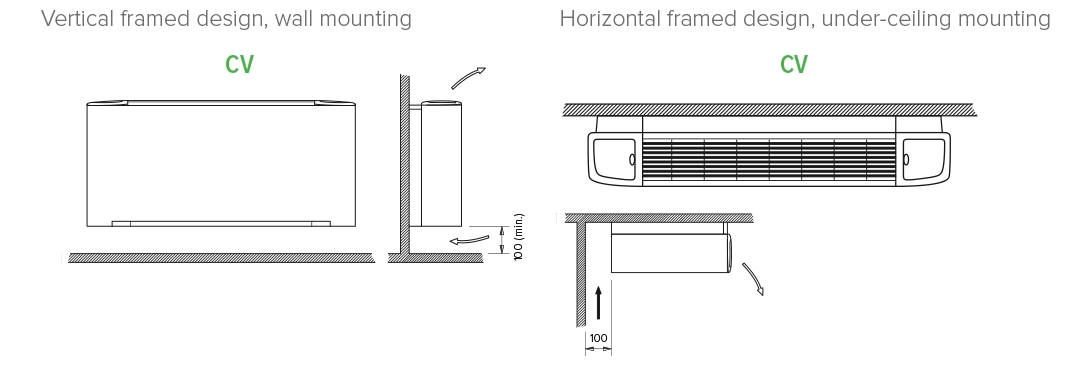

汎用性の高いマイコンドSEC/Fシリーズのファンコイルユニットの設置。

利用可能なデザイン：

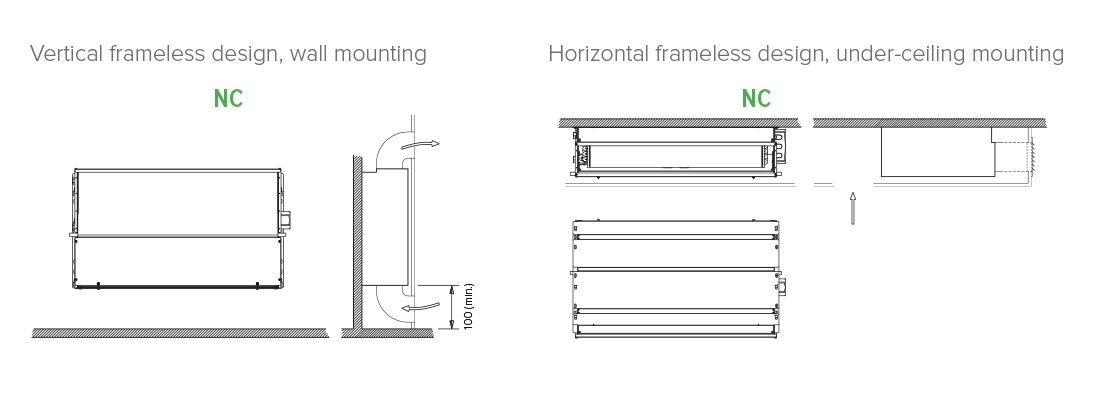

マイコンドSEC/F 汎用性の高いファンコイルユニットの概要。

外形寸法

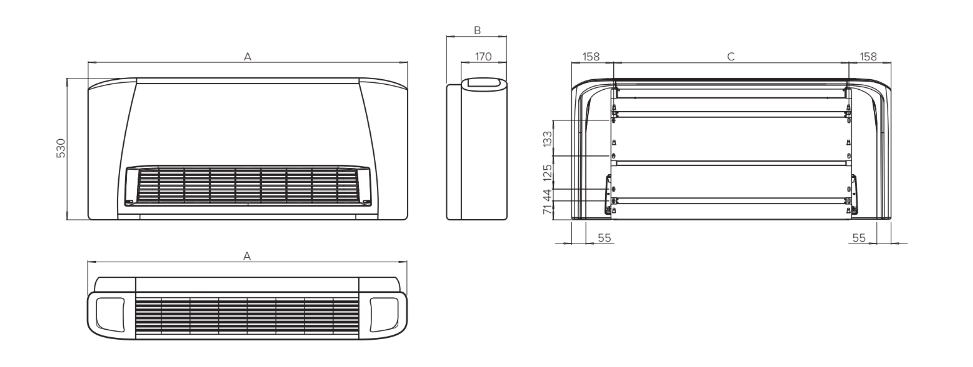

SEC/F CVユニットの外形寸法

MyCond SEC/F冷暖房制御用ファンコイル寸法図。

外形寸法図

SEC/F CH-CVBユニット外形寸法図

MyCond SEC/Fシリーズファンコイルユニットの寸法図。

型式	単位	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

外形寸法図

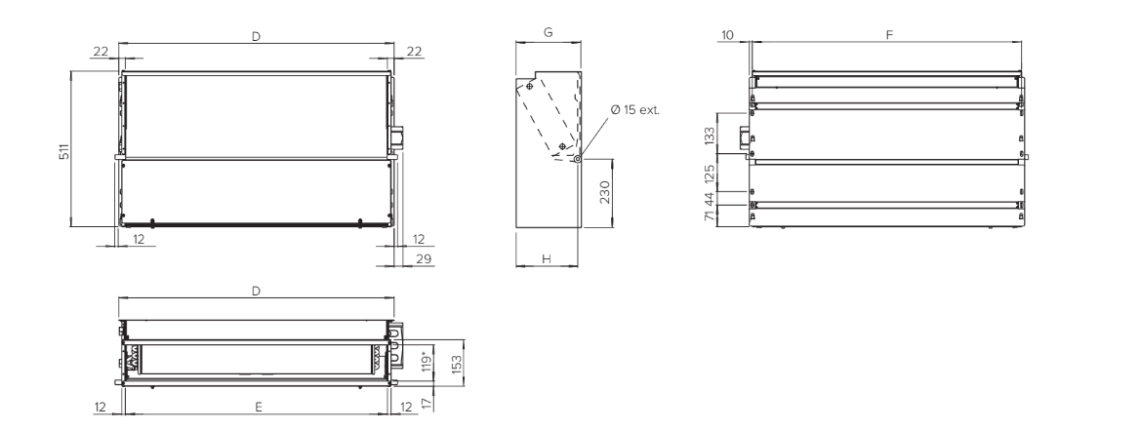

SEC/F NCユニット寸法図

MyCond SEC/Fシリーズファンコイルユニットの寸法図。

型式	単位	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235
