プールエア除湿機 MSTR / MSPR シリーズ

ダブルフローダクト式除湿機 MSPRは空気除湿用に設計されています、暖房、熱回収屋根のあるスイミングプールや腐食性環境での環境下での空気除湿、暖房、更新に適しています。 MSPRシリーズの長所とは別に MSTRバージョンはを装備しています。を装備しています。余分な結露熱を屋外に放散することができます。環境

除湿能力： 100 ...4650リットル/日

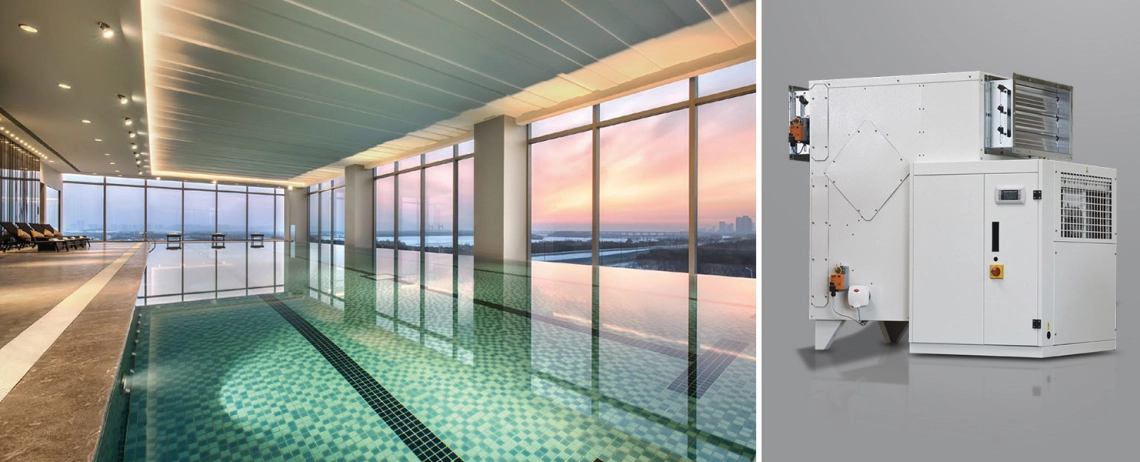

高効率空気除湿機MSTR / MSPRは、屋根付きプールや腐食環境における温度、湿度、熱回収、周囲空調の総合制御用に設計されています。

swimming pool

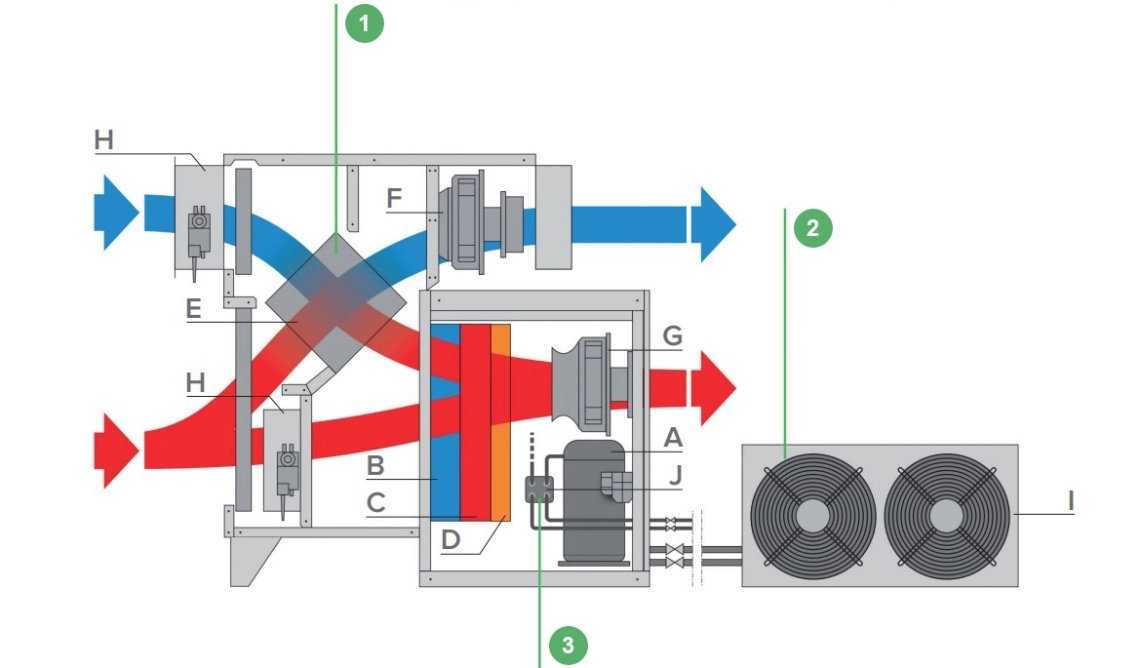

原理図

mycond-image-2

凡例

A - コンプレッサー
B - エバポレーター
C - コンデンサー
D - 補助加熱/冷却熱交換器（ご要望に応じて）
E - 混合流プレート式熱交換器
F - 排気ECファン
G - 供給ECファン
H - 電動バルブ
I - 遠隔コンデンサー（MSTRモデルの場合）
J - デスーパーヒーター（ご要望に応じて）

MSPR / MSTRユニットは、除湿だけでなく、屋外に熱を拡散させることなく室内の空気を更新する必要があるスイミングプールに最適です。MSPR/MSTRシリーズは、湿度調節や結露防止が必要で、24時間運転でも一定の空気交換が必要な小型、中型、大型プール用に設計されています。高効率レキュペレーターは最大80%の効率を保証し、塩素などの腐食性物質が存在する環境に特に適した構造です。

パラメーター

除湿能力 100 l/日～4650 l/日
風量 900^m3/h～35000^m3/h
ユーティリティールームへの設置
亜鉛メッキ鋼板パネル、内側と外側は塗装済み
腐食性環境での使用に適した保護コーティング付きフィン付き熱交換器
保護コーティングを施したアルミ製フィンを採用した混合流レキュペレーター
塩素を通さない電子部品
ステンレス製排水パン
電子インバーター遠心ファン
プール水用デスーパーヒーター（ご要望に応じて）

MSPR/MSTRシリーズでは、エネルギー効率の高いインバータ内蔵ECラジアルファンのみを使用しています。マイコンドは、MSPR/MSTR除湿機の風量を設定、測定、制御するための高度な調整ソフトウェアを開発しました。これにより、ダクト内の圧力損失の誤った計算から生じる問題を排除し、除湿機の設置およびシステムの試運転を極めて簡単かつ迅速に行うことができ、設置時間とコストを削減します。これらのユニットは、リジッドダクトに接続するように設計されています。100L/日、900m3^/hから4.600L/日、35.000m³/hまでの20機種があります。

family in the pool

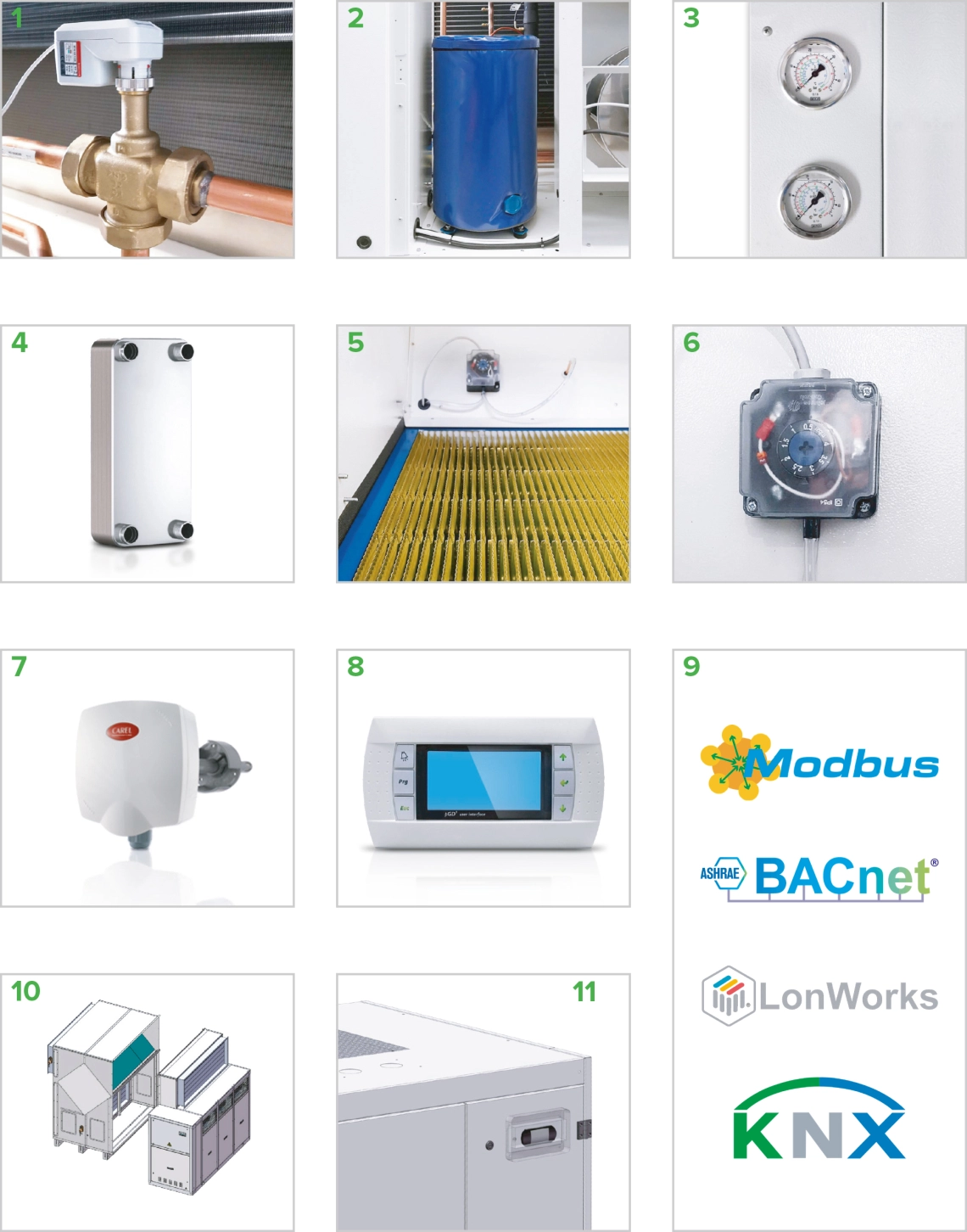

オプション

Options

G4またはF7フィルター
調節三方弁付き水コイル*(1)

加熱のみ
加熱のみ、特大
冷却/加熱
冷却/加熱、特大

*3, 4 凝縮水トレーと断熱材を含む。

* 水コイルを1つだけ取り付けることも可能です。0300サイズまで、オン/オフ三方弁付き。

フリークーリングキット：内部空気より温度が低い場合、外部空気を使用して冷却することができます。
静音バージョン (2)
ソフトスタート
マノメーター (3)
ホットガスデフロスト（空気温度が8°C以下の場合に必須）
技術用またはプール水用デスーパーヒーター (4)
ACF：自動制御フロー：ディスプレイ上で直接風量を選択でき、フィルターによる圧力低下が変動する場合でも風量を維持できます。(5)
フィルター汚れセンサー (6)
ダクト設置用温湿度プローブ (7)

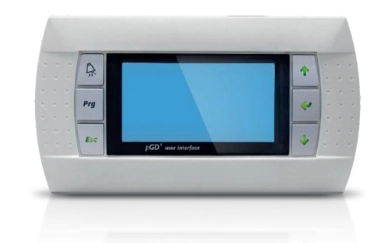

20mのケーブルを含むリモートユーザーターミナル (8)
追加断熱材、厚さ20 mmまたは40 mm
BMS用シリアルボード (9)

Modbus
LonWorks
BACnet
KNX

イーサネット™ インターフェースカード、利用可能なプロトコル：SNMP v1 & v2c, BACnet / IP, BACnet Ethernet and Modbus TCP / IP
2枚組バージョン (10)
屋外設置用バージョン (11)
0-10 V加湿器コントロール用接点（加湿器はMYCONDから供給されません）

特殊用途向けオプション

アグレッシブな環境用の特殊コイル
ステンレススチールAISI 316Lパネル
電源 60 Hz
テクニカルウォーターコンデンサー
電気ヒーター
プール水コンデンサー

季節運転モード

winter

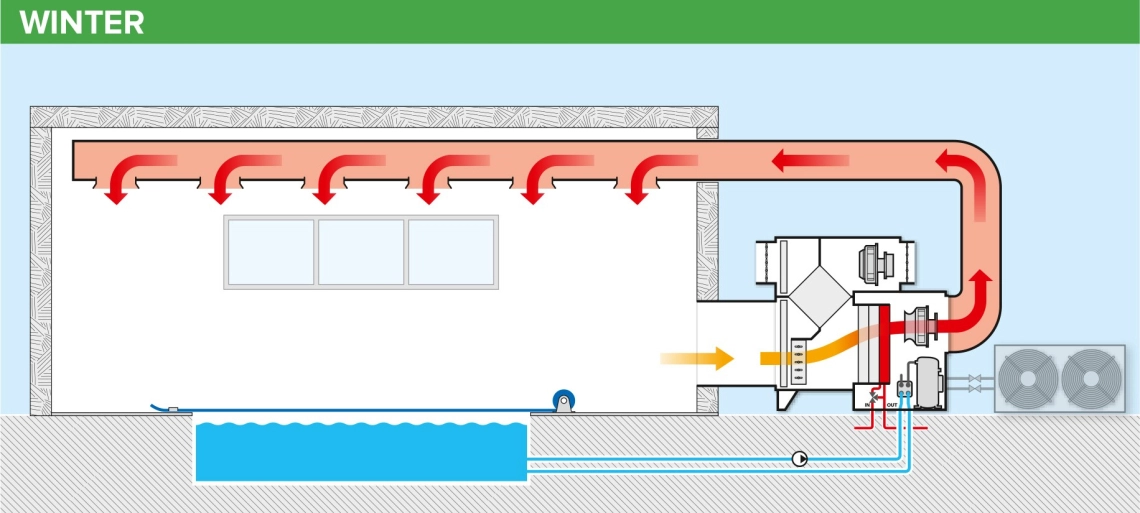

冬：始動、無人、屋根付きプール、温水コイルによる暖房
コンプレッサー：OFF
温水コイル：オン（オプション）
脱熱器：オフ（オプション）
遠隔コンデンサー：オフ（MSPRモデル）
外部空気：オフ

winter-2

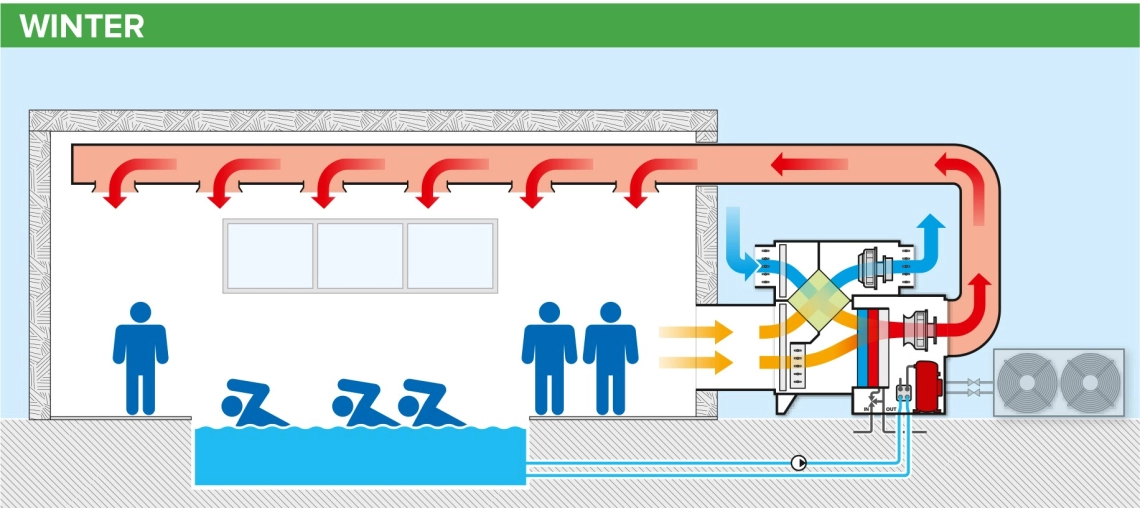

冬期： 通常運転、プール開放、除湿
コンプレッサー：ON
温水コイル：OFF（オプション）
脱熱器：オフ（オプション）
遠隔コンデンサー：オフ（MSPRモデル）
外部空気：ON

spring/ autumn

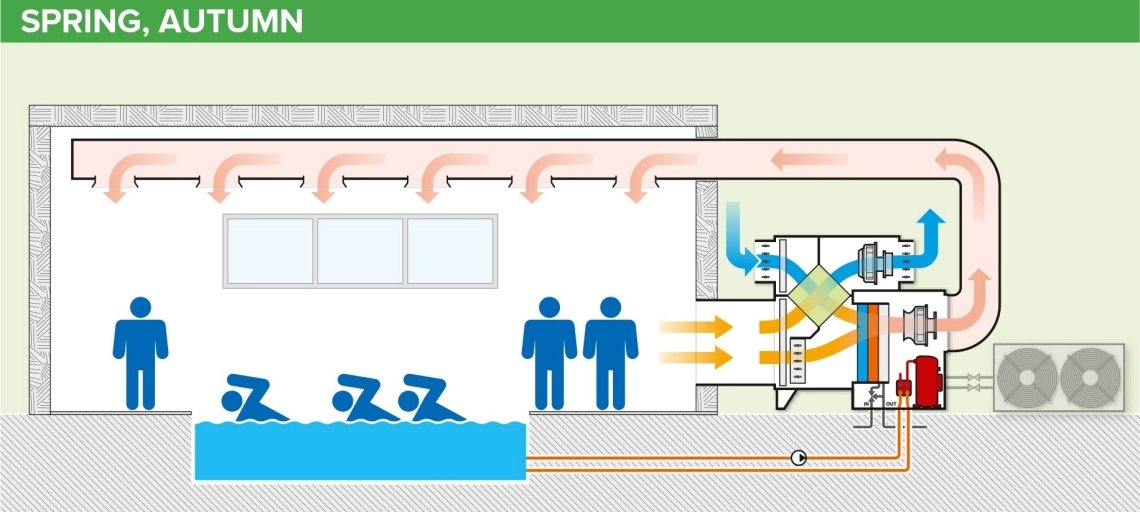

春、秋： 通常運転、プール開放、熱回収による除湿（デスーパーヒーター）
自由冷房運転モードあり（オプション）
コンプレッサー：ON
温水コイル：OFF（オプション）
デスーパーヒーター： ON （オプション）
リモートコンデンサー：OFF (MSPR モデル)
外部空気：オン

summer

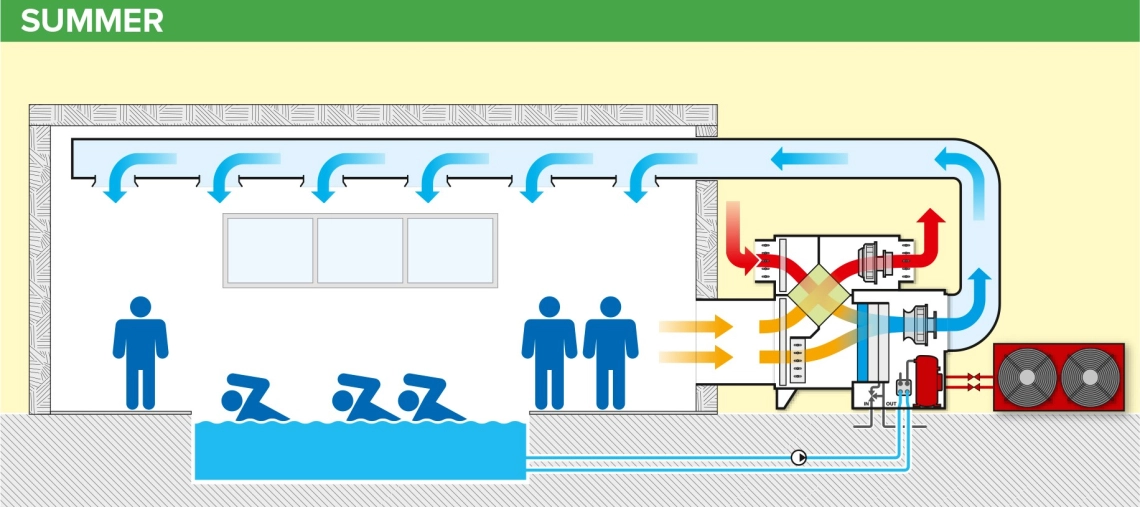

夏期： 通常運転、プール開放、除湿、冷房（リモートコンデンサー）
コンプレッサー：ON
温水コイル：OFF（オプション）
デスーパーヒーター： オフ（オプション）
遠隔コンデンサー：ON（MSPR モデル）
外部空気：オン

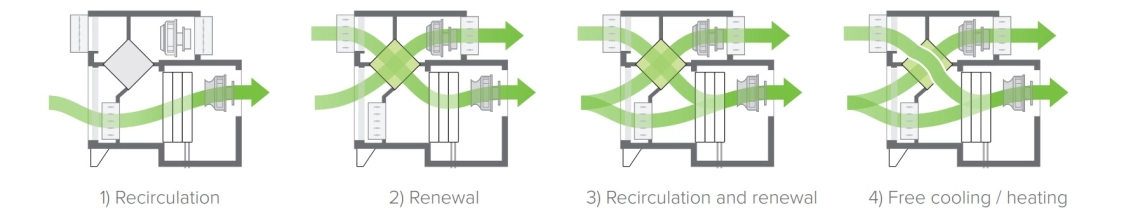

空気の流れ

Air flows

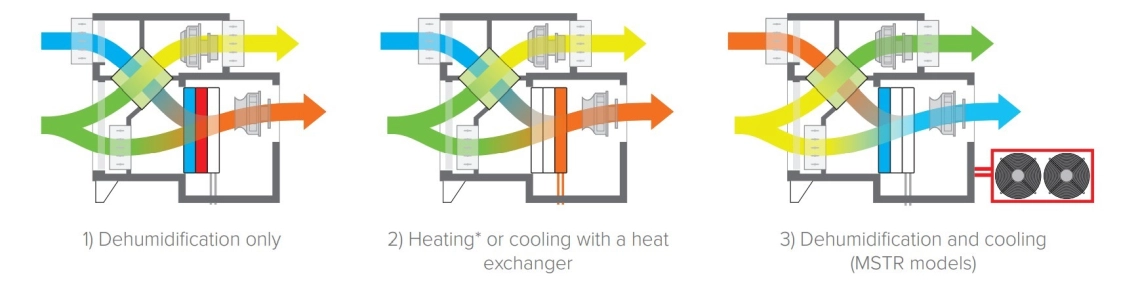

運転モード：

* オプションの電気ヒーターについては、メーカー営業所にお問い合わせください。

Operating mode

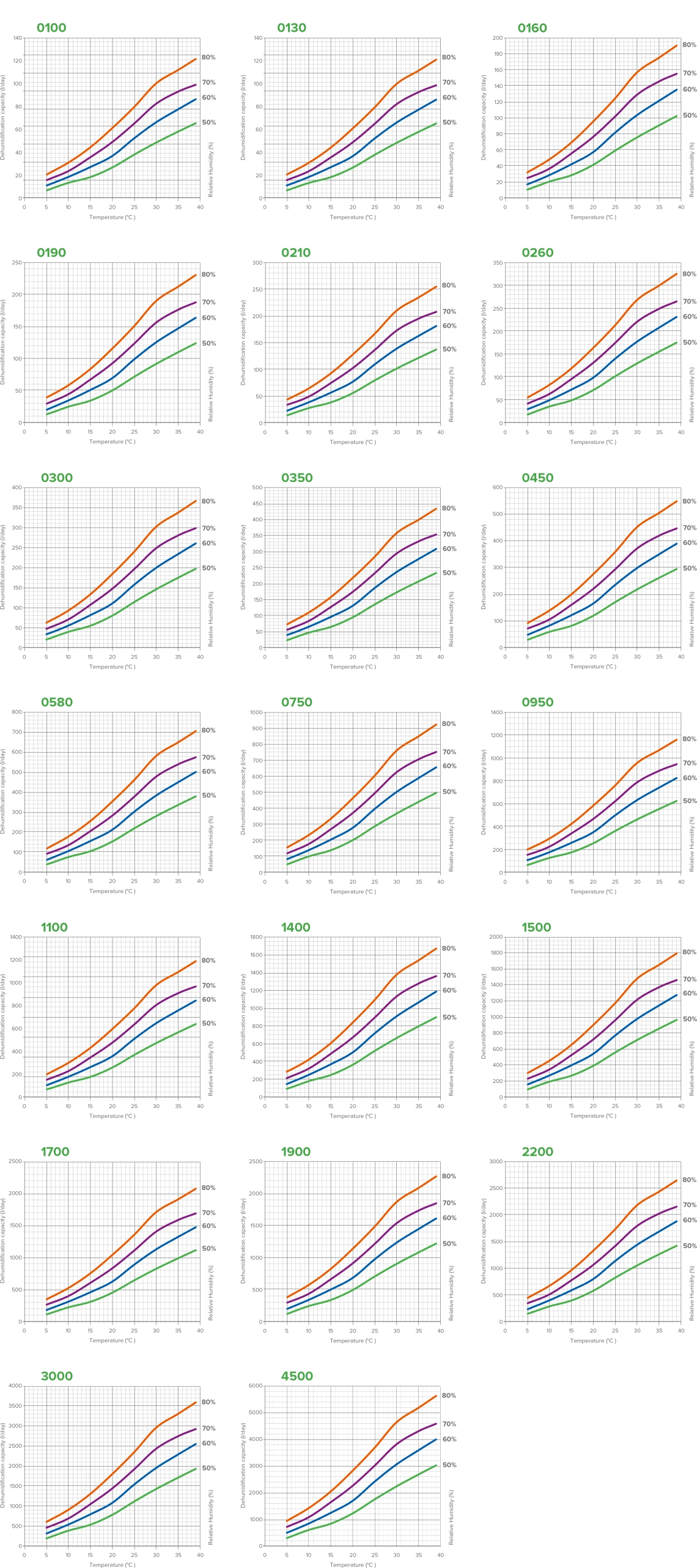

性能グラフ

Perfomance graph

仕様	単位	MSTR/MSPR
		0100	0130	0160	0190	0210	0260	0300	0350	0450	0580
除湿能力¹	L/日	100	128	157	190	210	268	302	358	452	581
再循環空気流量	^m3/h	900	1200	1600	1600	2000	2800	2800	3800	4000	4800
更新風量	^m3/h	0 - 900	0 - 1200	0 - 1200	0 - 1200	0 - 2000	0 - 2000	0 - 2000	0 - 2000	0 - 2000	0 - 2000
温水コイル容量¹	kW	5,5	9,8	9,8	9,8	16,5	17	17	26,5	26,5	27
熱回収システム効率²	%	70	70	70	70	70	70	70	70	70	70
供給電力	V/ph/Hz	230 / 1+N / 50				400 / 3+N /50
寸法、L x P x H	mm	550 x 1452 x 1320				850 x 1452 x 1320			850 x 1682 x 1769
重量	kg	155	155	160	165	200	210	220	250	270	300

仕様	単位	MSTR/MSPR
		0750	0950	1100	1400	1500	1700	1900	2200	3000	4500
除湿能力¹	L/日	760	955	1120	1380	1480	1710	1870	2180	2960	4650
再循環空気流量	^m3/h	7000	8200	11000	12500	13000	15000	15000	17000	20000	35000
更新風量	^m3/h	0 - 6000	0 - 6000	0 - 11000	0 - 12500	0 - 13000	0 - 13000	0 - 13000	0 - 13000	0 - 20000	0 - 28000
温水コイル容量¹	kw	48	55	76	83	98	107	107	118	168	235
熱回収システム効率²	%	70	70	70	70	70	70	70	70	70	235
供給電力	V/ph/Hz	400 / 3+N / 50
寸法、L x P x H	mm	1400 x 2331x 1950		2700 x 1950 x 2340		2500 x 2505 x 2380				2500 x 3390 x 2380	2500 x 4430 x 2380
重量	kg	710	730	870	1060	1280	1280	1290	1290	1680	2100

1.吸気口30°C - 80% RH; 給気口/給気口: 80/70°C; 外気：30℃-50%RH、100%再循環。
2.室内空気：26°C - 60% RH、外気：-5°C - 80% RH。

注
MSTR - 標準（工業用）バージョン
MSPR - プール水用
