高ESPダクトファンコイルユニット DFCLシリーズ

ホーム / 高ESPダクトファンコイルユニット DFCLシリーズ

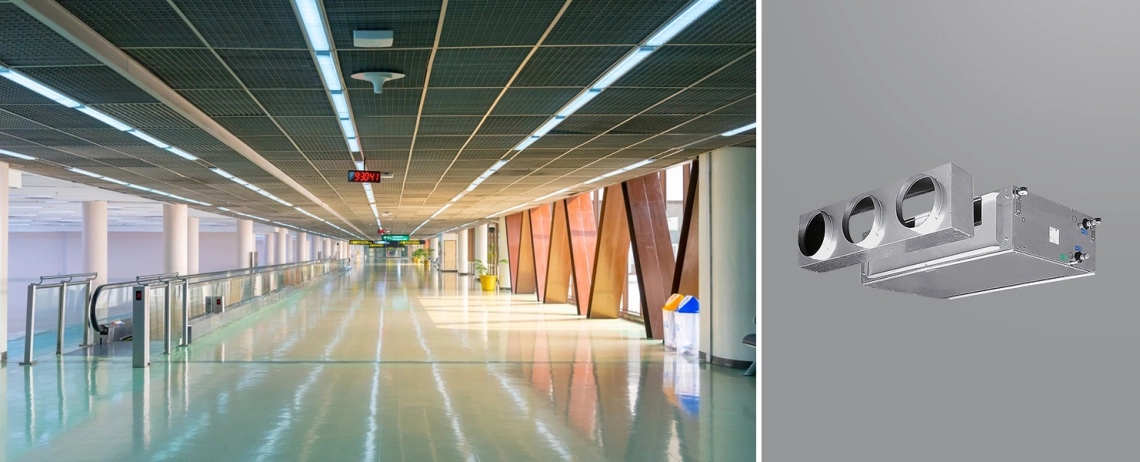

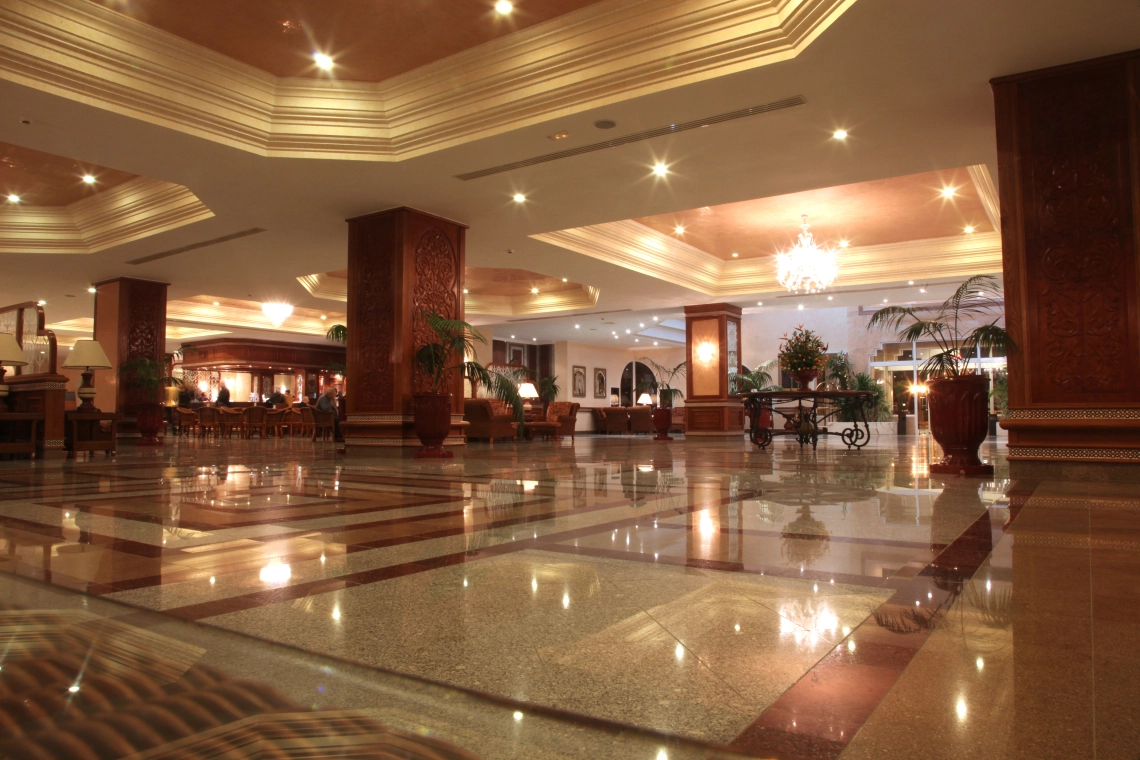

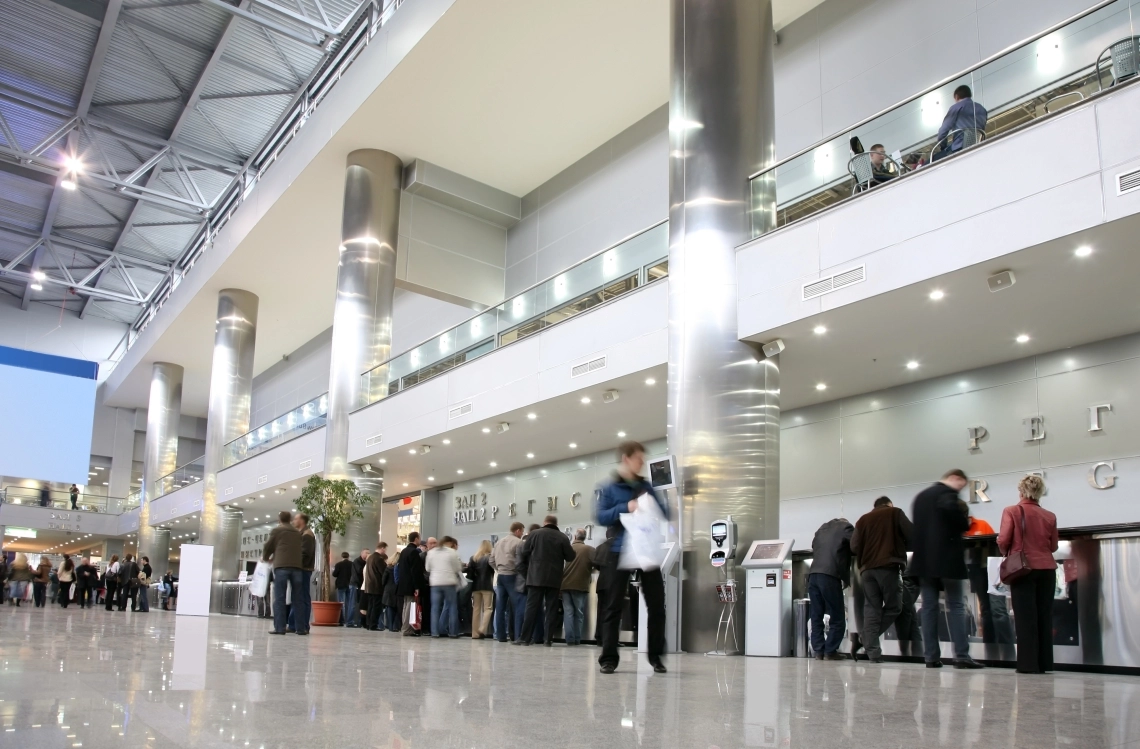

高圧ダクトファンコイルは、会議場、ホテル、空港、博物館などの天井の高い大空間で最も一般的に使用されています。ダクト付きファンコイルが提供する高い空気圧により、空間全体に均等な空気分布が可能になり、居住者に快適な環境を提供します。
冷却能力： 4,17 ...38,28 kW
暖房能力： 8,76 ...50,95 kW

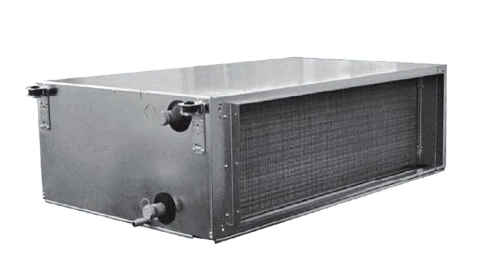

高ESPダクトファンコイルユニット DFCLシリーズ

幅広い容量、2パイプのバージョン、暖房用の追加4パイプ熱交換器により、幅広い用途に使用できる。また、Wi-Fi（オプション）でのコントロールが可能なため、世界中どこからでも空調をコントロールすることができます。


4-pipe heat exchanger for heating

主な特徴：

  • 隠蔽設置の空調システム設計における高い柔軟性。
  • 大規模な敷地にも対応する大容量。
  • 静圧はサイズ1～5で最大180Pa、サイズ6～7で最大400Pa。
  • 低騒音。
  • 広い運転温度範囲

利点：

  • フレームは、防音・断熱材（クラスM1）付きの自立亜鉛メッキ鋼板パネルで構成されています。
  • 亜鉛メッキのフレームに取り付けられた回収可能なエアフィルターは、清掃が容易で、G3 48mm合成フィルター（浄化効率84%）に対応しています。
  • エンジンと同じシャフトに取り付けられた、ダブルインペラー付き亜鉛メッキスチール製の静音遠心ファン。単相電源230 V、50 Hz。
  • 高効率熱交換器はアルミフィン付き銅パイプ製。デフォルトでは、接続は左側です。右側配管接続はご要望に応じます。
  • 幅広い運転温度範囲

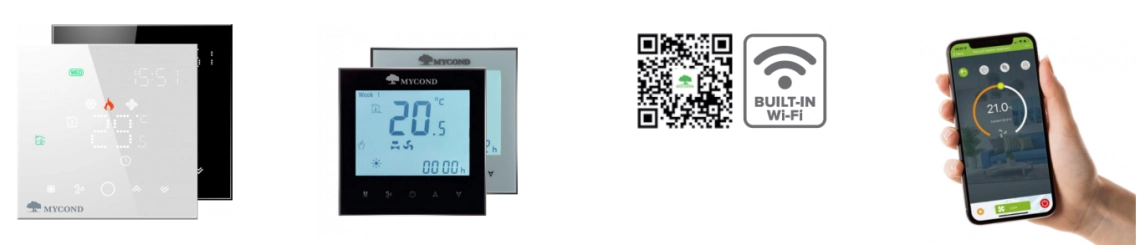

スマートフォンで簡単操作できる最適な自動化セット

The optimal set

2パイプ3列ファンコイルユニット。仕様

仕様 ユニット DFCL 13 DFCL 23 DFCL 33 DFCL 43 DFCL 53
速度数 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5
風量 m3/h 995 1340 1925 855 1550 2510 1815 2300 2790 2265 2855 3400 2905 3540 4400
総冷房能力 kw 4,05 4,78 5,78 4,32 6,14 7,90 7,43 8,44 9,36 9,63 10,91 11,91 12,67 14,07 15,79
見かけの冷却能力 kW 3,42 4,24 5,49 3,29 5,08 7,12 6,02 7,10 8,16 7,70 9,05 10,16 10,31 11,82 13,78
暖房能力 kW 7,91 9,73 12,33 7,75 11,92 16,44 14,27 16,80 19,10 18,06 21,21 23,85 23,64 27,14 31,42
圧力損失（冷却） kPa 7,0 9,6 13,7 8,7 16,9 27,4 18,7 23,8 28,8 18,4 23,5 28,0 17,2 21,2 26,5
圧力損失（加熱） kPa 4,8 7,1 11,0 5,1 14,1 20,9 12,3 16,6 21,1 9,2 12,5 15,5 10,9 14,1 18,4
消費電力 W 136 175 240 180 273 340 390 470 523 445 550 680 541 703 885
音響パワーレベル dB(A) 46 52 59 47 57 64 58 62 66 60 65 69 64 69 75
音圧レベル dB(A) 37 43 50 38 48 55 49 53 57 51 56 60 55 60 66

データは以下の条件を参照しています：

冷房：室内空気温度+27 °C（乾球）、+19 °C（湿球）、出入口水温+7/+12 °С。

暖房：室内空気温度+20 °C、出入口水温+60/50 °C。

2パイプ4列ファンコイルユニット。仕様

仕様 ユニット DFCL14 DFCL24 DFCL 34 DFCL 44 DFCL 54
速度数 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5
風量 m3/h 940 1315 1835 855 1535 2360 1795 2265 2745 2245 2820 3340 2885 3505 4330
総冷房能力 kw 4,67 5,71 6,84 5,04 7,36 9,39 8,94 10,24 11,43 11,47 13,12 14,38 14,99 16,80 18,93
見かけの冷却能力 kW 3,72 4,79 6,09 3,70 5,82 7,95 6,90 8,17 9,40 8,79 10,38 11,68 11,63 13,41 15,63
暖房能力 kW 8,76 11,22 14,20 8,77 13,76 18,71 16,43 19,50 22,36 20,86 24,69 27,90 27,08 31,31 36,49
圧力損失（冷却） kPa 6,0 8,8 12,4 6,7 13,5 21,4 16,3 21,0 25,8 14,6 18,8 22,6 13,5 16,8 21,2
圧力損失（加熱） kPa 3,9 6,1 9,5 3,7 8,6 15,2 9,9 13,7 17,7 8,7 12,0 15,1 8,0 10,6 14,0
消費電力 W 130 173 232 180 268 340 380 464 520 445 550 680 536 689 868
音響パワーレベル dB(A) 46 52 59 47 57 64 58 62 66 60 65 69 64 69 75
音圧レベル dB(A) 37 43 50 38 48 55 49 53 57 51 56 60 55 60 66

データは以下の条件を参照しています：
冷房：室内空気温度+27 °C（乾球）、+19 °C（湿球）、出入口水温+7/+12 °С。
暖房：室内空気温度+20 °C、出入口水温+50/45 °C。

4配管ファンコイルユニット。仕様

仕様 ユニット DFCL 14+1 DFCL 24+1 DFCL 34+1 DFCL 44+1 DFCL 54+1
回転数 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5
風量 m3/h 910 1290 1775 850 1520 2285 1780 2235 2700 2225 2790 3295 2865 3475 4265
総冷房能力 kw 4,57 5,65 6,75 5,03 7,32 9,23 8,90 10,17 11,32 11,42 13,04 14,29 14,93 16,74 18,80
見かけの冷却能力 kW 3,62 4,72 5,96 3,69 5,77 7,77 6,86 8,10 9,29 8,74 10,30 11,58 11,58 13,34 15,48
暖房能力 kW 4,49 5,46 6,47 4,76 6,73 8,30 8,03 9,07 9,99 10,50 11,86 12,95 13,37 14,85 16,58
圧力損失（冷却） kPa 5,8 8,6 12,0 6,6 13,4 20,7 16,1 20,7 25,4 14,5 18,6 22,3 13,4 16,7 20,9
圧力損失（加熱） kPa 15,3 21,8 29,6 15,7 29,6 43,5 18,2 22,7 27,1 32,2 40,3 47,2 29,7 36,1 44,1
消費電力 W 127 170 226 176 262 330 375 458 515 440 542 670 530 678 851
音響パワーレベル dB(A) 46 52 59 47 57 64 58 62 66 60 65 69 64 69 75
音圧レベル dB(A) 37 43 50 38 48 55 49 53 57 51 56 60 55 60 66

データは以下の条件を参照しています：
冷房：室内空気温度+27 °C（乾球）、+19 °C（湿球）、出入口水温+7/+12 °С。
暖房：室内空気温度+20 °C、出入口水温+50/45 °C。

4配管ファンコイルユニット。仕様

仕様 ユニット DFCL 13+1 DFCL 23+1 DFCL 33+1 DFCL 43+1 DFCL 53+1
回転数 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5
風量 m3/h 940 1315 1835 855 1535 2360 1795 2265 2745 2245 2820 3340 2885 3505 4330
総冷房能力 kw 3,92 4,74 5,64 4,32 6,11 7,66 7,38 8,37 9,30 9,58 10,84 11,80 12,61 14,01 15,63
見かけの冷却能力 kW 3,28 4,18 5,30 3,29 5,05 6,83 5,97 7,03 8,07 7,65 8,97 10,04 10,26 11,76 13,62
暖房能力 kW 4,58 5,51 6,58 4,78 6,76 8,44 8,07 9,12 10,08 10,53 11,93 13,04 13,42 14,92 16,73
圧力損失（冷却） kPa 6,6 9,4 13,2 8,7 16,8 25,8 18,4 23,5 28,4 18,3 23,2 27,5 17,1 21,0 26,1
圧力損失（加熱） kPa 13,7 19,2 26,5 15,9 29,8 44,8 18,4 23,0 27,5 32,4 40,8 47,8 30,0 36,4 44,6
消費電力 W 130 173 232 180 268 340 380 464 520 445 550 680 536 689 868
音響パワーレベル dB(A) 46 52 59 47 57 65 58 62 66 60 65 69 64 69 75
音圧レベル dB(A) 37 43 50 38 48 55 49 53 57 51 56 55 55 60 66

データは以下の条件を参照しています：
冷房：室内空気温度+27 °C（乾球）、+19 °C（湿球）、出入口水温+7/+12 °С。
暖房：室内空気温度+20 °C、出入口水温+50/45 °C。

4列および6列の熱交換器を備えた高性能ファンコイルユニット

2パイプシステム

仕様
at 150 Pa		 ユニット DFCL 64 DFCL 66 DFCL 74 DFCL 76
空気流量 m3/h 1880 3385 4800 1860 3350 4740 3925 5070 7100 3920 5050 7030
総冷房能力 kw 12,42 18,73 22,89 14,36 22,59 28,28 21,54 25,33 30,63 26,09 31,17 38,42
見かけの冷却能力 kW 8,88 14,16 17,98 9,84 16,20 20,91 16,05 19,46 24,53 18,49 22,66 28,96
暖房能力 kW 20,86 33,52 43,60 22,58 37,53 49,77 39,34 47,85 61,14 44,20 54,45 70,64
圧力損失（冷却） kPa 7,4 15,3 22,6 9,2 20,5 31,4 14,4 19,3 27,6 18,3 25,1 37,1
圧力損失（加熱） kPa 3,9 9,1 14,7 4,4 11,0 18,2 8,5 12,1 18,8 9,7 14,2 22,6
消費電力 W 570 788 1191 565 771 1163 1610 1738 2502 1605 1720 2452
音響パワーレベル dB(A) 63 71 77 63 71 77 71 75 81 71 75 81
音圧レベル dB(A) 54 62 68 54 62 68 62 66 72 62 66 72

データは以下の条件を参照しています：

冷房：室内空気温度+27 °C（乾球）、+19 °C（湿球）、出入口水温+7/+12 °С。

暖房：室内空気温度+20 °C、出入口水温+60/50 °C。

4パイプシステム

仕様
at 150 Pa		 単位 DFCL 64+2 DFCL 66+2 DFCL 74+2 DFCL 76+2
風量 m3/h 1860 3330 4680 1850 3300 4600 3920 5040 6980 3910 5000 6900
総冷房能力 kW 12,33 18,56 22,52 14,10 22,04 27,53 21,53 25,25 30,36 26,08 30,98 38,04
見かけの冷却能力 kW 8,81 14,02 17,62 9,59 15,70 20,26 16,05 19,39 24,28 18,48 22,51 28,62
暖房能力 kW 19,81 29,78 37,13 19,73 29,59 36,76 35,50 41,88 51,31 35,41 41,68 50,95
圧力損失（冷却） kPa 7,3 15,0 22,0 9,1 20,1 30,3 14,4 19,1 27,1 18,3 24,8 36,3
圧力損失（加熱） kPa 11,9 24,9 37,0 11,8 24,6 36,3 23,8 32,0 46,1 23,7 31,7 45,5
消費電力 W 565 762 1137 560 749 1105 1605 1710 2417 1587 1677 2364
音響パワーレベル dB(A) 63 71 77 63 71 77 75 81 71 75 75 81
音圧レベル dB(A) 54 62 68 54 62 68 62 66 72 62 66 72

データは以下の条件を参照しています：
冷房：室内空気温度+27 °C（乾球）、+19 °C（湿球）、出入口水温+7/+12 °С。
暖房：室内空気温度+20 °C、出入口水温+70/60 °C

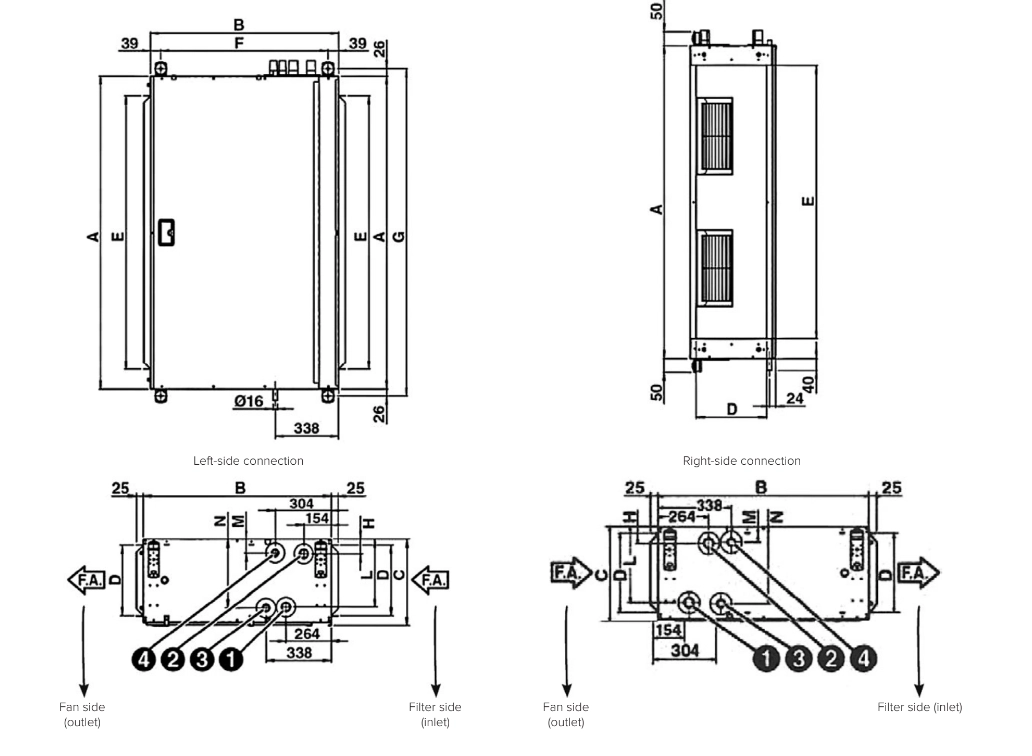

外形寸法

DFCLファンコイルユニットの寸法

型式 A B C D E F G H L M N
DFCL1 1133 698 310 255 991 620 1185 54 245 50 249
DFCL2 1133 698 310 255 991 620 1185 54 245 50 249
DFCL3 1133 698 360 305 991 620 1185 54 295 50 299
DFCL4 1445 863 360 293 1302 775 1497 58 291 54 295
DFCL5 1445 863 435 368 1302 775 1497 58 367 54 370
モデル 1（インレット） 2 (OUTLET) 3（インレット） 4 (OUTLET)
DFCL1 3/4" 3/4" 3/4" 3/4"
DFCL2 1" 1" 3/4" 3/4"
DFCL3 1" 1" 3/4" 3/4"
DFCL4 1/4" 1/4" 1" 1"
DFCL5 1/4" 1/4" 1" 1"


Dimensions

寸法図

DFCLファンコイルユニットの外観と接続

DFCLファンコイルユニットの重量

型式 正味重量（kg） 梱包重量（kg） 熱交換器容積（l）

DFCL 6

4R

124

4+2R

134

6R

130

6+2R

140

4R

127

4+2R

137

6R

133

6+2R

143

4R

7,6

6R

11,1

2R

4,1
DFCL 7 140 152 148 160 143 155 151 163 9,7 13,8 5,5

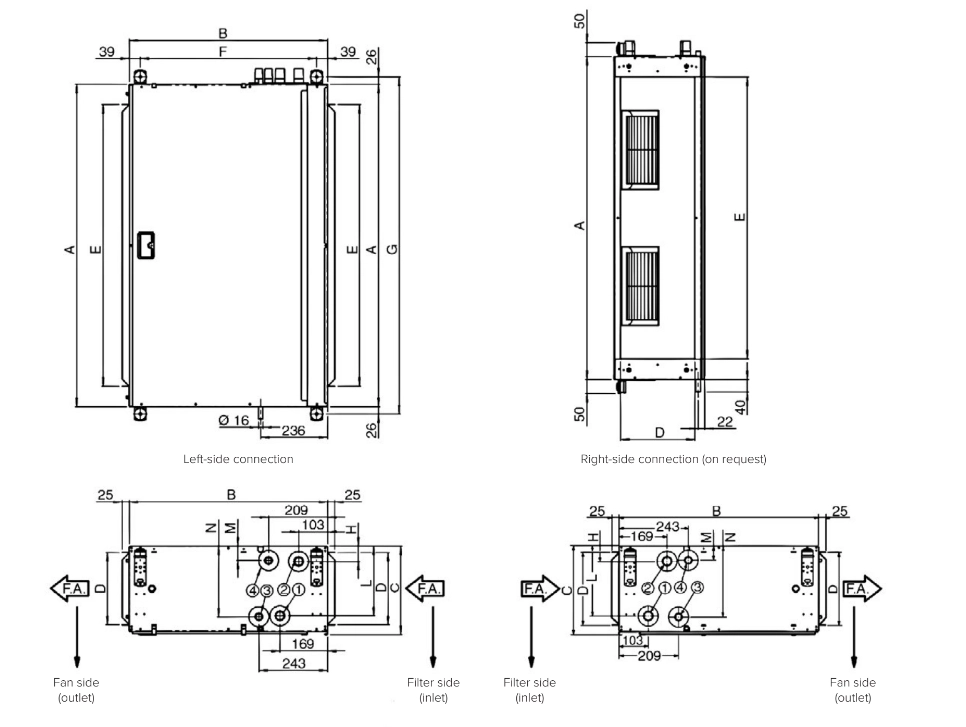

DFCLファンコイルユニットの寸法

型式 A B C D E F G H L M N
DFCL 6 1535 1100 488 421 1393 1022 1587 59 416 55 421
DFCL 7 1535 1100 588 521 1393 1022 1587 59 516 55 521
型式 1（インレット） 2 (OUTLET) 3（インレット） 4 (OUTLET)
DFCL6 1/4" 1/4" 1" 1"
DFCL7 1/4" 1/4" 1" 1"

Dimensions_2
