空冷式スクロールチラー YHEシリーズ MCU-500YHE

500kWのマイコンド高温ヒートポンプは、EVIテクノロジーと第3世代制御システムを備えたダンフォス社製コンプレッサーを搭載し、-32℃の高温を維持します。効率的に+60℃までの温水を生成し、大規模な施設に最適で、一年中信頼性の高い暖房を提供します。
冷却能力: 最大500kW
暖房能力: 540kWまで

ご購入またはご質問はこちら
空冷式スクロールチラー YHEシリーズ MCU-500YHE

コンプレッサー

  • ヒートポンプ専用
  • EVIテクノロジー(冷房と暖房に使用)

静かなファンモーター

  • 大型インペラファン

インテリジェント制御

  • 新世代コントロールボード3.0
  • 10年間のデータ保存

1台のコントローラーで最大8台まで組み合わせ可能

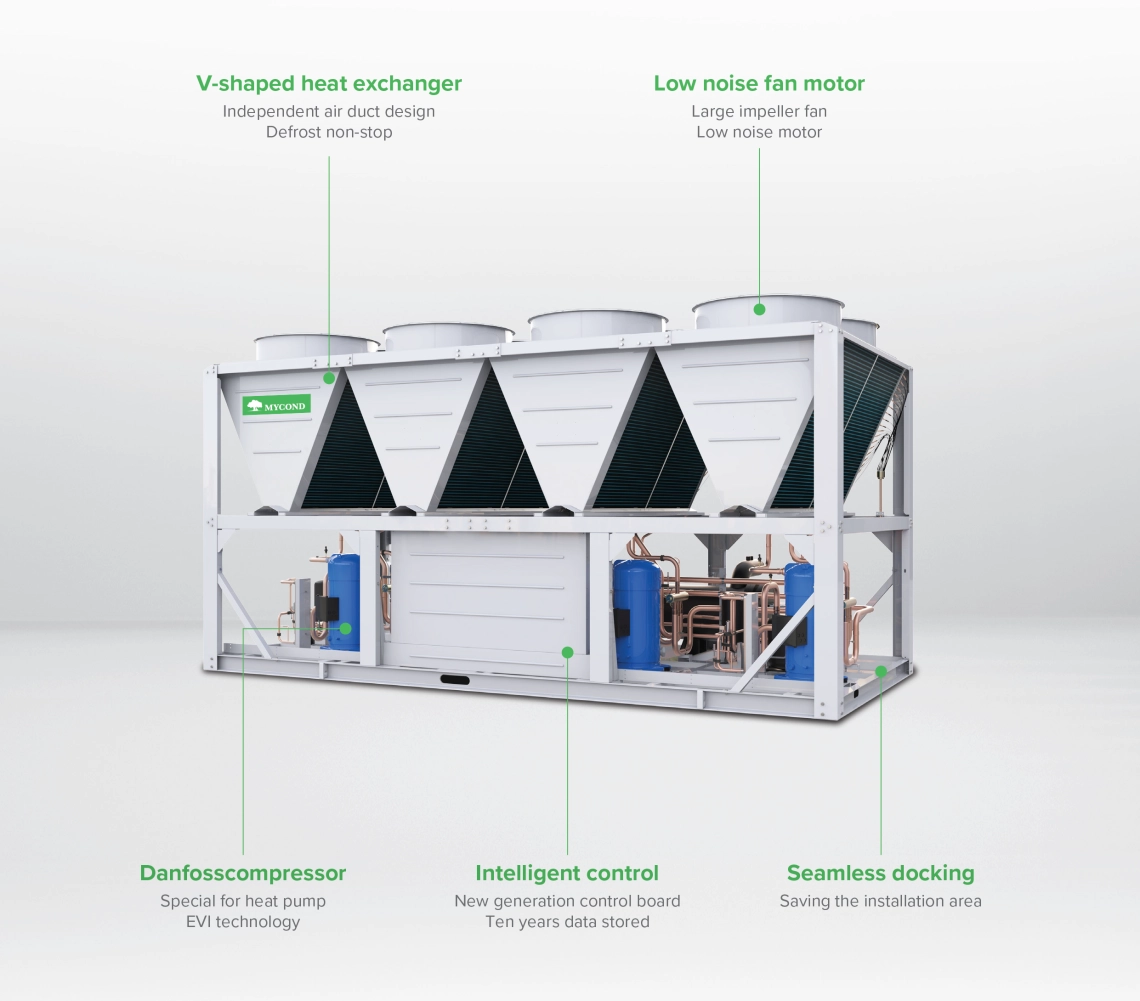

Technical specifications for the Air-Cooled Scroll Chiller YHE Series MCU-500YHE.

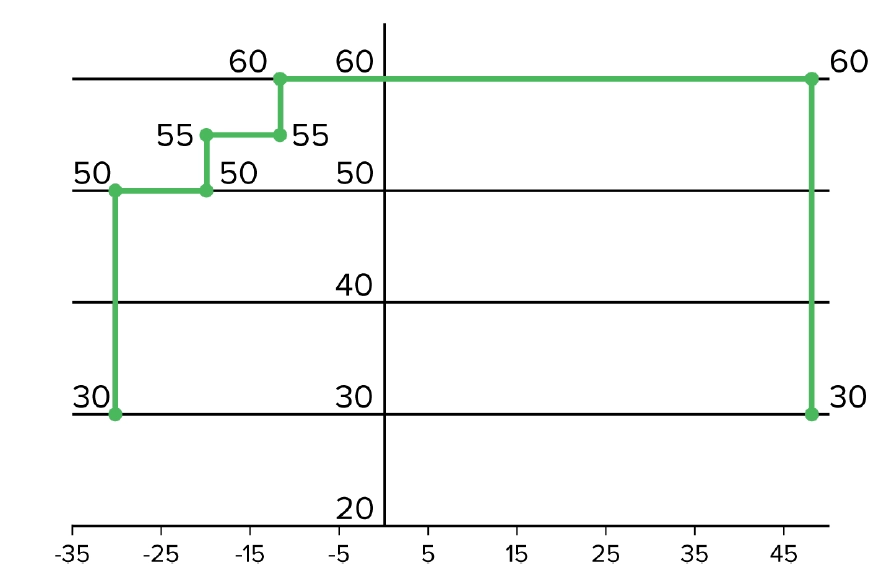

Diagram showing specifications of the air-cooled scroll chiller YHE series MCU-500YHE.

運転範囲

高度な蒸気噴射により、コンプレッサーはより高い高圧レベルで運転できます。これにより、床暖房システム、ファンコイルユニット、最新のラジエーターのニーズを満たすことができます。

冷却

  • 出口水温5~20 °C
  • 周囲温度5~48 °C

暖房:

  • 熱湯の出口の臨時雇用者。30~60 °C
  • 周囲温度 -32~48 °C

アドバンスド・ベーパー・インジェクション(EVI)

最適化:

  1. 最適性能を達成。
  2. 過冷却の度合いが高まっている。
  3. 高圧運転が改善される。
  4. 凝縮器を通る冷媒の質量流量が増加する。
  5. コンプレッサー出口の温度が下がる。
  6. ガス状冷媒の吸入量が増加する。

Air-cooled scroll chiller from YHE series featuring advanced efficiency design.

The chiller operates efficiently at temperatures as low as -25°C.

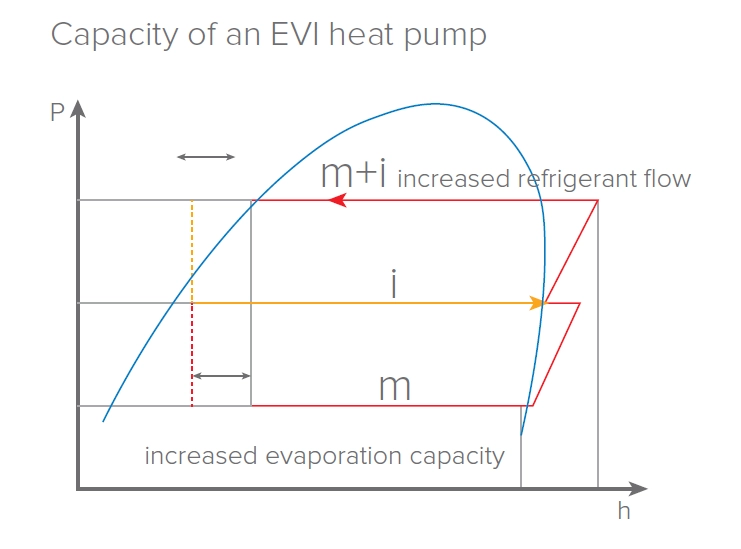

高度な蒸気噴射プロセスを説明する圧力-エンタルピー図。高度な蒸気噴射(EVI)を備えたコンプレッサーを装備することで、極めて低い外気温度でも効果的な暖房が可能になる。この技術により、ヒートポンプの性能も大幅に向上し、より少ない消費電力でより多くの熱を生み出すことができる。

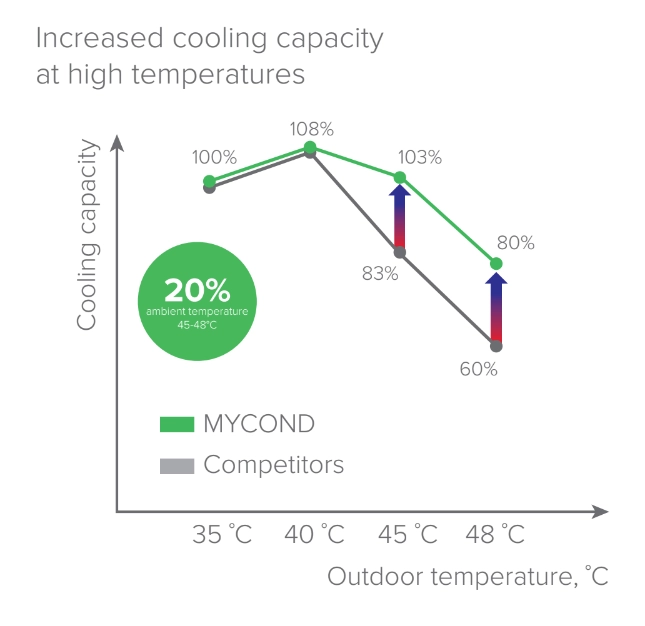

冷却の革新

周囲温度45~55°Cでの冷房運転中、蒸気状態の冷たい冷媒がコンプレッサーに注入され、吐出温度を下げ、コンプレッサーの作動条件を容易にします。EVI技術により、エコノマイザー回路内の主冷媒の流れがさらにサブクール化され、チラー全体の冷却効率が最大20%向上します。

Image of the YHE series MCU-500YHE air-cooled scroll chiller.

Innovative cooling technology featuring scroll chiller YHE series.

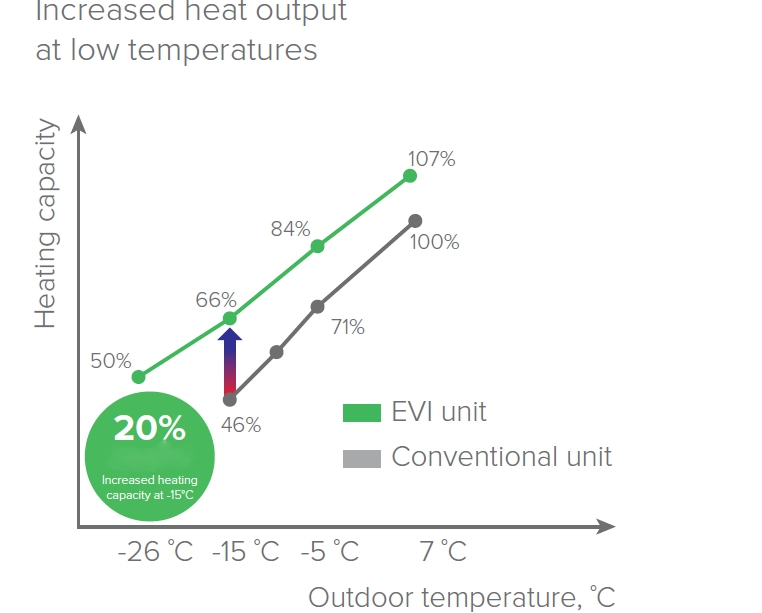

最適化された加熱

強化ベーパーインジェクション(EVI)は冷媒流量と圧力を増加させ、ユーザー側の熱出力と水温を高めます。同時に、冷媒循環量の増加により、低温時の熱出力が20%向上します。周囲温度-26 °Cまで暖房運転が可能です。

仕様 ユニット MCU-500YHE
冷却能力(A35/W7) kW 500
冷却モード時電力 kW 147,06
消費電力 3,4
平均消費電力 3,8
暖房
定格熱出力(A7/W45) kW 540
暖房モード時電力 kW 147,1
COP 3,67
スコップ 3,36
最大動作電流 А 400
電源 380V、3ファジー50Hz
水流量 m3/h 86
水圧降下 kPa 56
接続パイプ寸法 DN125ビクトリック接続
コンプレッサー
コンプレッサータイプ ハーメチックスクロールコンプレッサー(ダンフォス製)
コンプレッサー数 4
ファン
ファンの種類 軸流
ファン数 8
風量 m3/h 164000
冷媒充填量 kg R410A/24,5*4
外形寸法 mm 4825×2250×2530
正味重量 kg 3900
運転重量 kg 4200

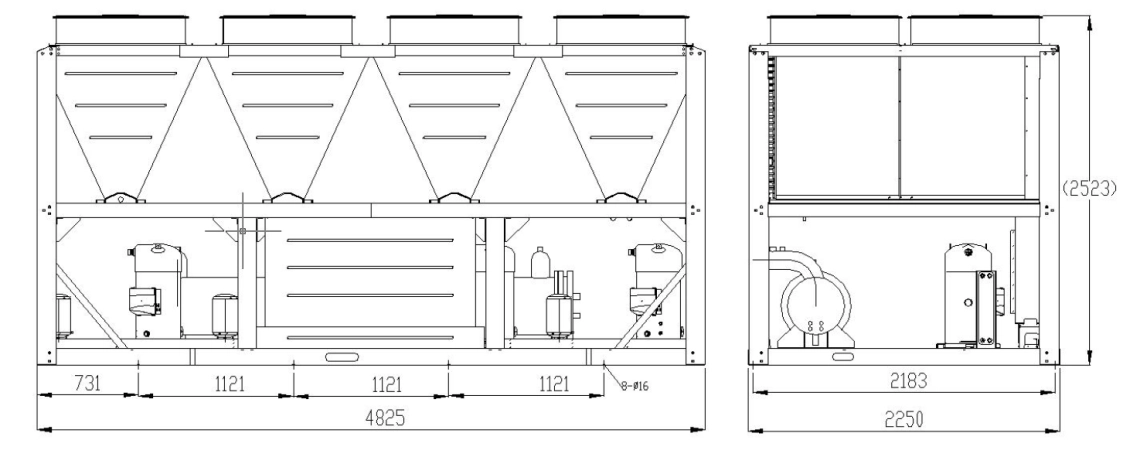

外形寸法

MCU-500YHE

Diagram detailing the dimensions of the YHE Series MCU-500YHE air-cooled scroll chiller.
