空気除湿機 MID / MSP シリーズ

MIDおよびMSPシリーズの空気除湿機は、工業用またはプール用に設計されています。通常、以下の場所に設置されます。公共および私用プールのような環境、酪農場、地下室、セラー、その他湿度コントロールが不可欠な構造物や商品が湿度管理が不可欠な場所に設置されます。損傷

除湿能力： 100 ...4650リットル/日

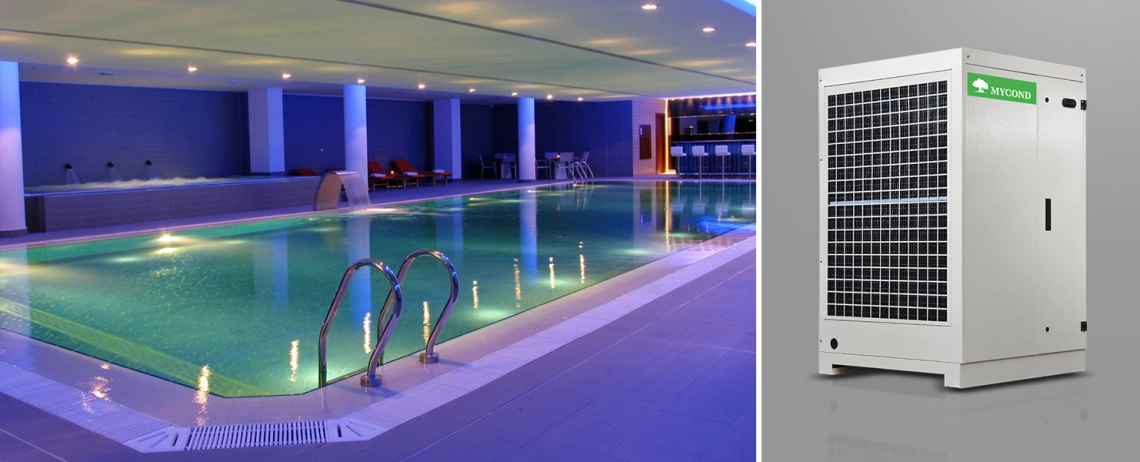

MSPシングルフロー・ダクト式除湿機、屋内プールやアグレッシブな環境での除湿・暖房用に設計されています。

Air dehumidifiers for pool, MID / MSP series

MSP single flow ductable dehumidifier

除湿が必要な室内に設置（固定式または旋回車輪付き可動式、オプション）または技術室に設置。
亜鉛メッキ鋼板パネル、内側と外側は塗装済み
過酷な環境に適したプレコートフィンコイル
電子部品は塩素から保護
ステンレス製凝縮水トレイ
ダブルインレット遠心ファン（ECラジアルファン、オプション）上部またはインライン供給

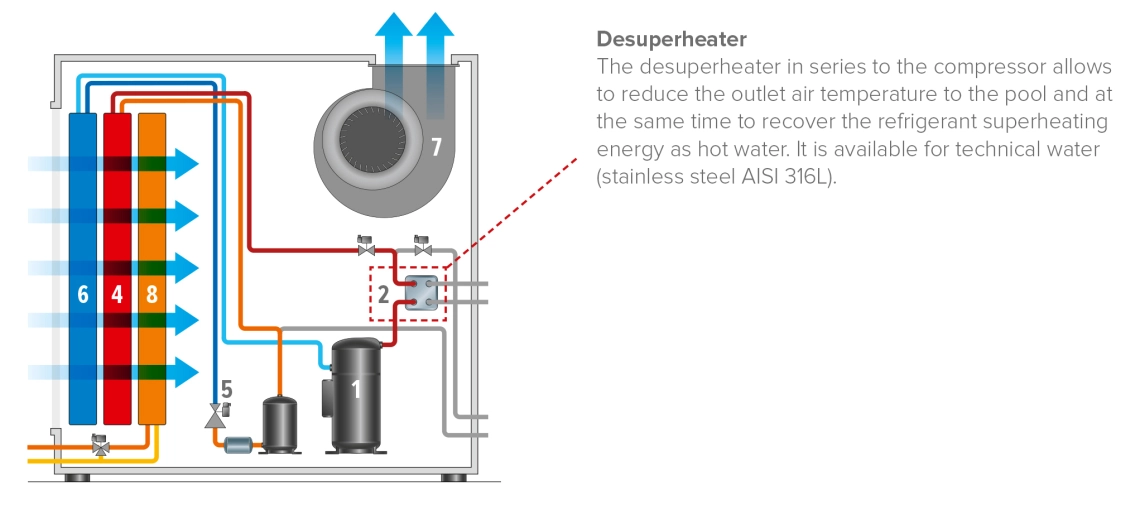

塩素水用デスーパーヒーター

原理図

desuperheater air mid msp series

コンプレッサー、R410A 冷媒ガス
デスーパーヒーター（オプション）
コンデンサー
サーモスタット式膨張弁
蒸発器
ファン：0950までのサイズはダイレクトドライブ、1100からのサイズはベルトトランスミッション、ラジアルECファンはオプション
3方弁付き後暖房または後冷却水コイル

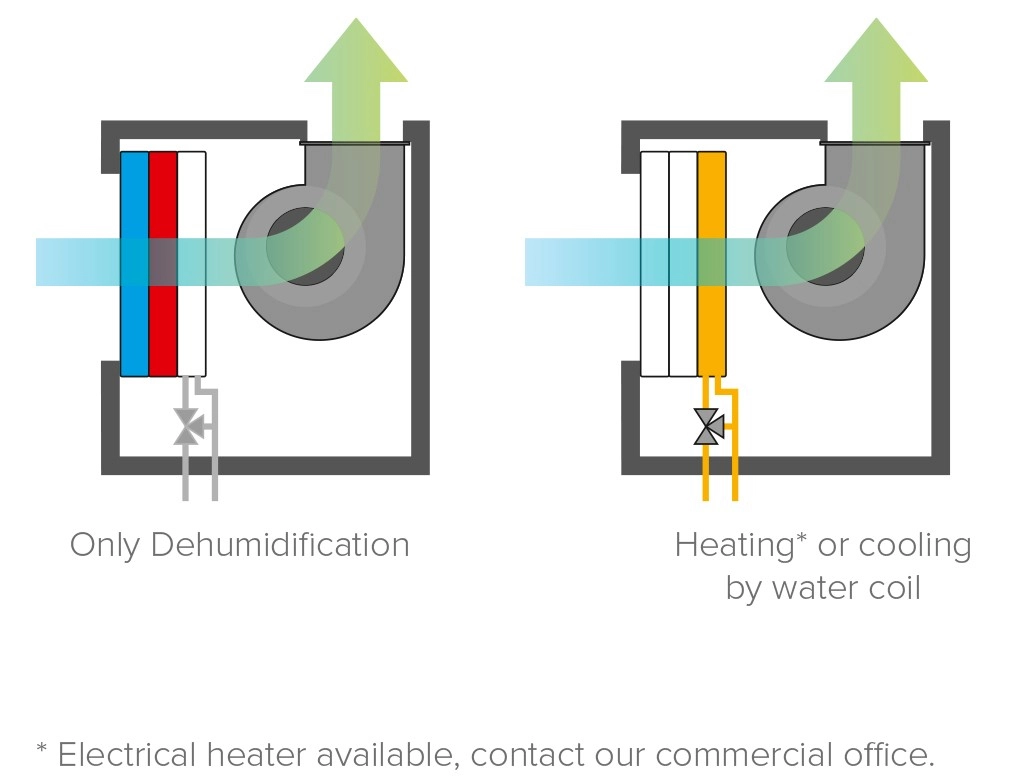

運転モード

operating mode msp series

Standart options MSP Series

標準オプション

機械式ヒューミディスタット
吸気ダクト用フィルターホルダーフレーム
電子式クロノヒューミディスタット
三方弁付き温水/冷水コイル
静音バージョン -2 dB(A)
ソフトスターター
マノメーター
ホットガスデフロスト
プール水デスーパーヒーター
高静圧遠心ファン

Advanced control MSP Series

高度な制御

ラジアルECファン
0-10 V制御端子
AAC：自動エアフロー制御
タイムスケジュール用クロックカード
フィルター目詰まりセンサー

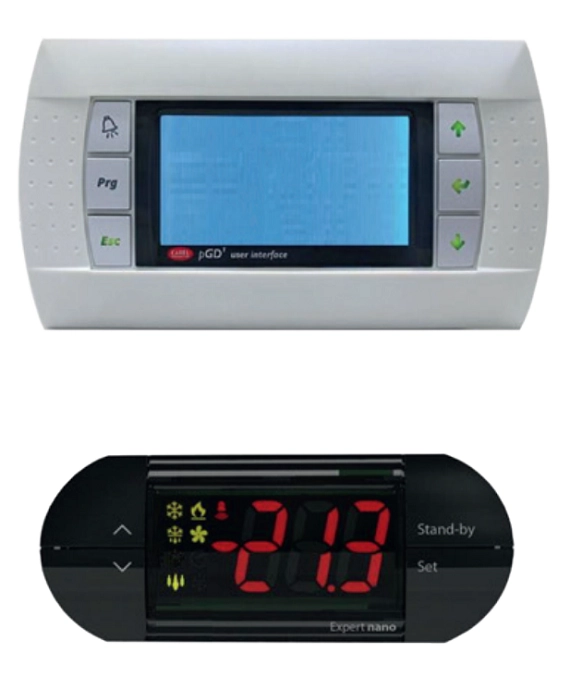

リモートユーザーターミナル
ダクト設置用THプローブ
Modbus、Lonworks、Bacnet、KNX用シリアルボード、

イーサネットTM接続

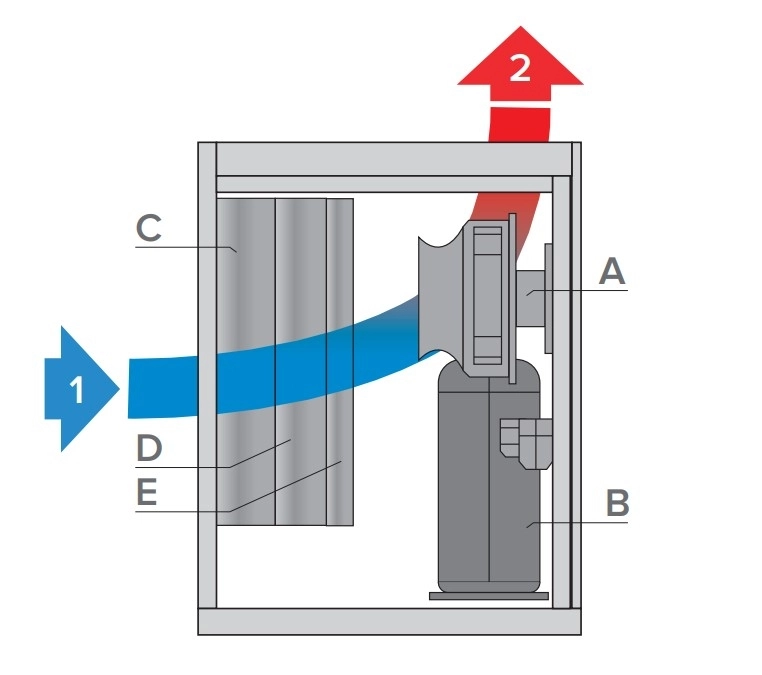

凡例

А - ファン
B - コンプレッサー
C - エバポレーター
D - コンデンサー
E - 温水熱交換器または電気ヒーター（オプション）

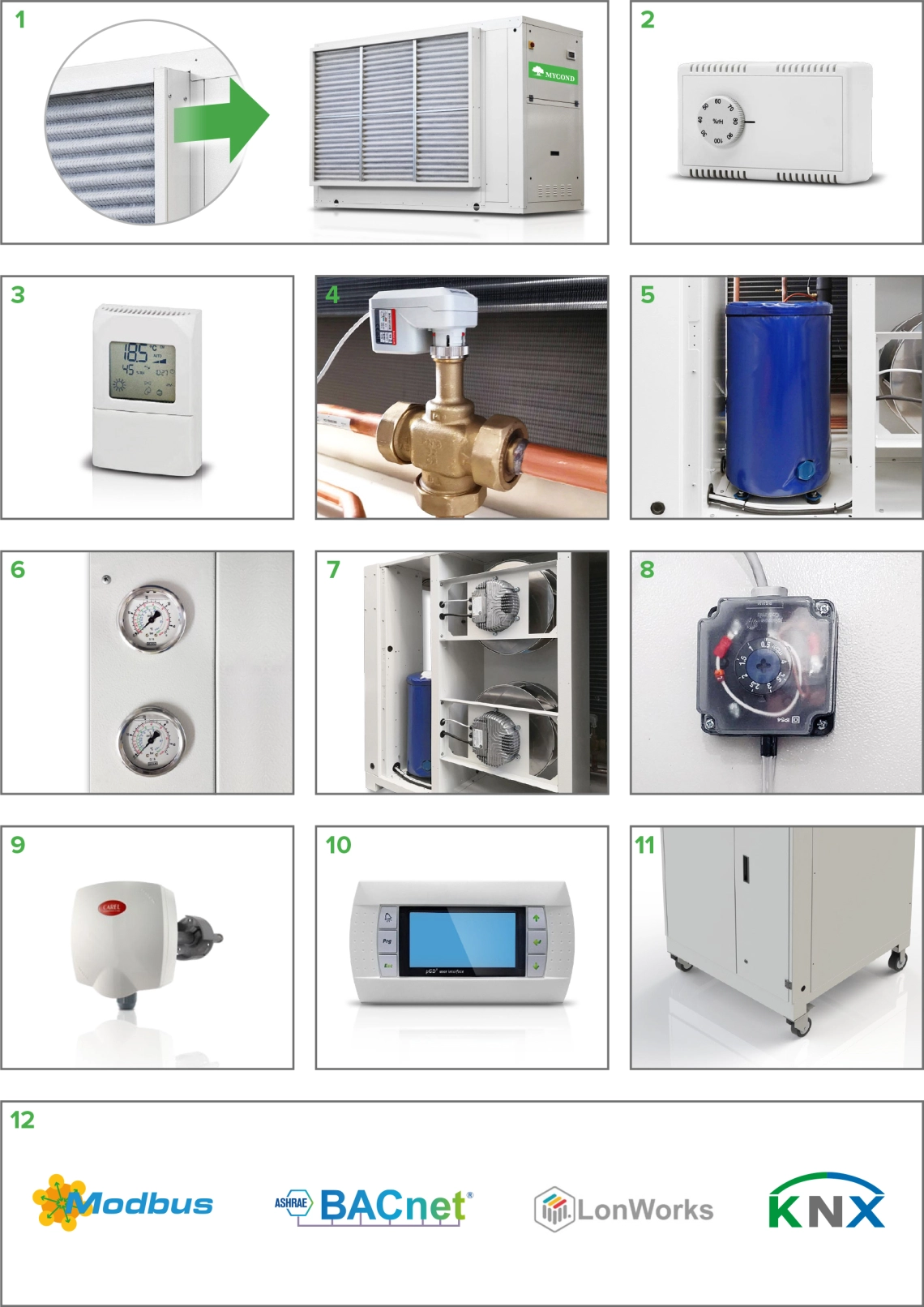

オプション

Options MSP Series

G2またはG4フィルター付き吸引ダクト用フィルターホルダーフレーム(1)
壁掛け用機械式湿度調整器 (2)
電子クロノ-ハイグロスタット (3)
調節三方弁付き水コイル(4)

暖房のみ
暖房のみ、特大
冷却/加熱
冷却/加熱、特大

*3, 4 凝縮水トレイと断熱材を含む

静音バージョン (5)
ソフトスタート
マノメーター (6)
ホットガスデフロスト（空気温度が 8°C 以下の場合に必須）
工業用水またはプール水用デスーパーヒーター (4)
高静圧遠心ファン
ラジアルECファン (7)
ACF：自動制御フロー：ディスプレイ上で直接風量を選択でき、フィルターによる圧力降下が変動する場合でも風量を維持できます。
高度な制御
タイムスケジュール付きクロックカード：2つの運転モード（平日または休日）、各運転モードにつき6つのタイムスロット。設定可能なパラメーター：オン/オフ、室内温度、室内相対湿度。
フィルター汚れセンサー (8)
ダクト設置用温湿度プローブ (9)
20mのケーブルを含むリモート・ユーザー・ターミナル (10)
追加断熱材、厚さ20 mmまたは40 mm
ピボットホイール (11)
BMS用シリアルボード (12)

モドバス
LonWorks
BACnet
KNX

イーサネット™ インターフェースカード、利用可能なプロトコル：SNMP v1 & v2c、BACnet / IP、BACnetイーサネット、Modbus TCP / IP
0-10 V加湿制御用接点
屋外設置用バージョン

特殊用途向けオプション

アグレッシブな環境用の特殊コイル
ステンレススチールAISI 316Lパネル
テクニカルウォーターコンデンサー
電気ヒーター
プール水コンデンサー

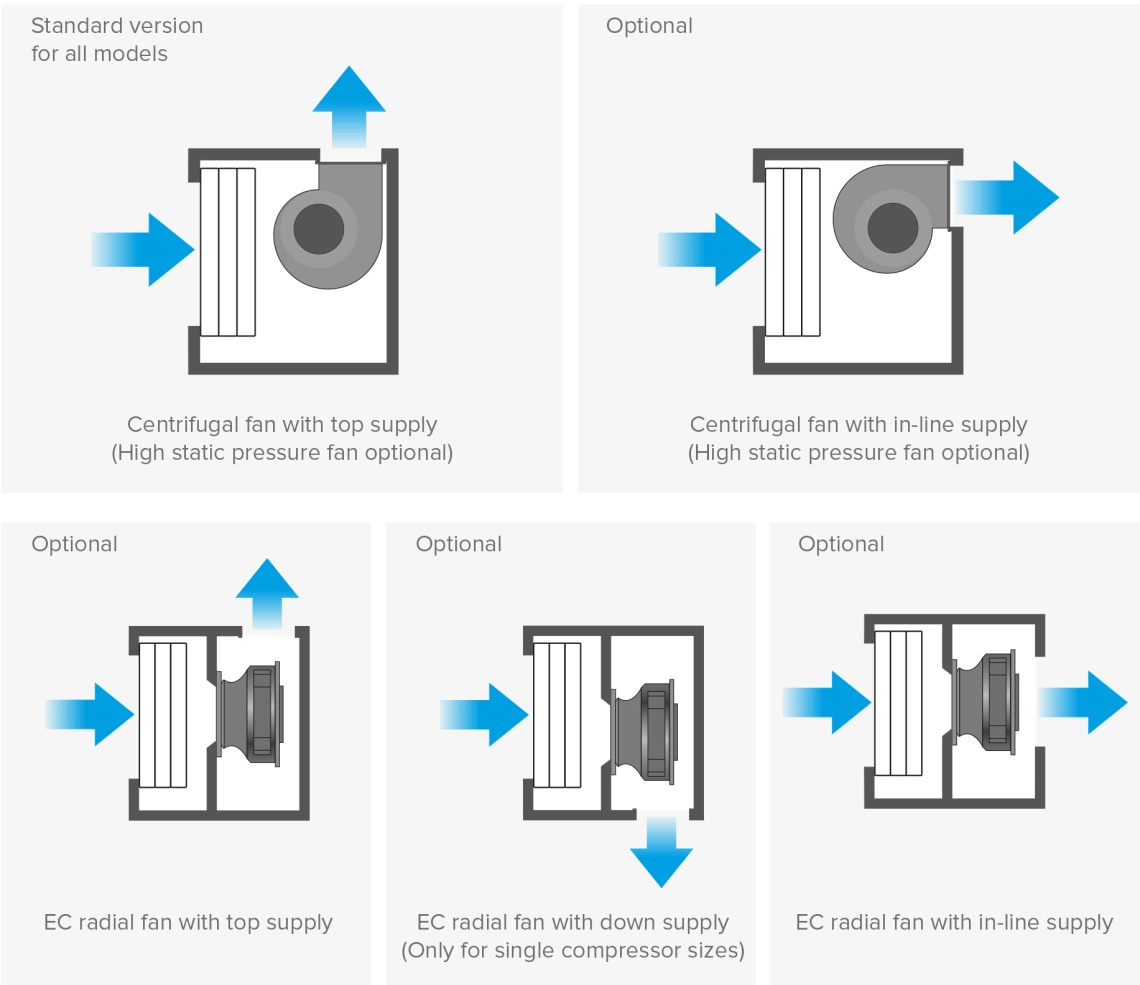

ファンの種類

Type of fans MSP Series

季節運転モード

Seasonal operating mode MSP Series

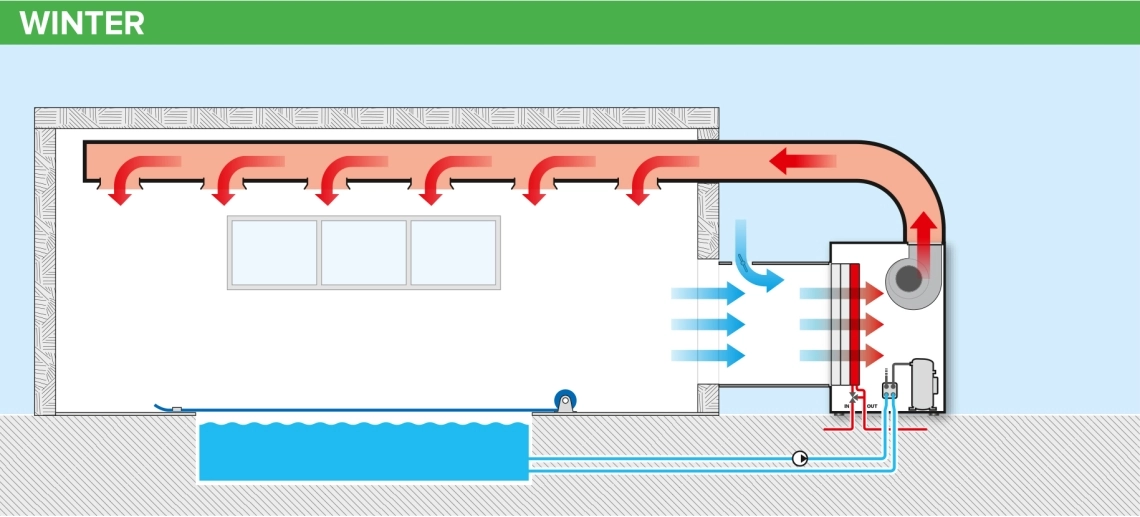

冬期：始動時、無人、屋根付きプール、温水コイルによる暖房
コンプレッサー： OFF
温水コイル：ON（オプション）
デスーパーヒーター： OFF（オプション）

Seasonal operating mode MID/MSP

冬期： 通常運転、プール開放、除湿
コンプレッサー：ON
温水コイル：OFF（オプション）
デスーパーヒーター： OFF（オプション）。

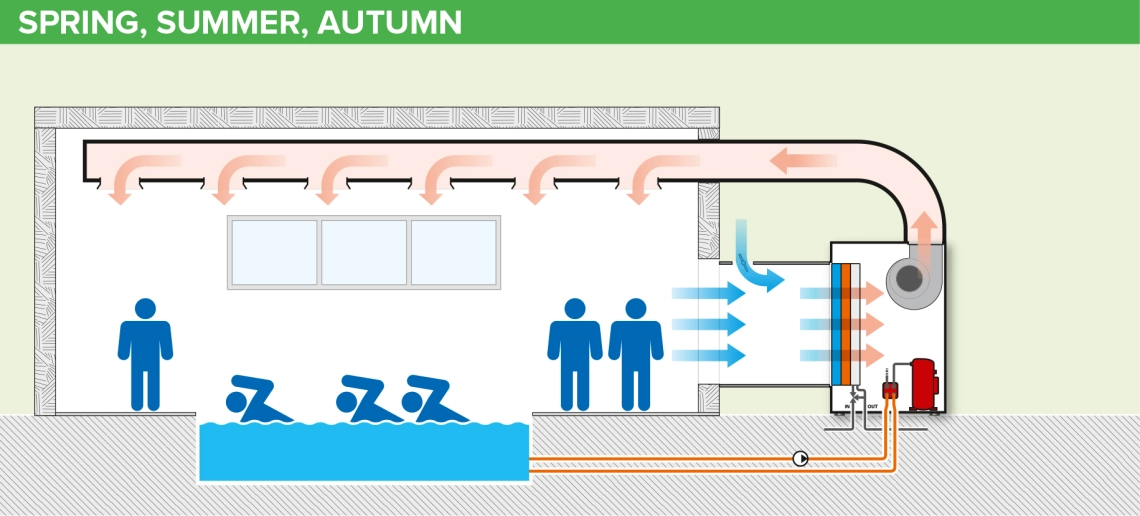

Seasonal operating mode MSP Series, spring, summer,autumn

春、夏、秋：通常運転、プール開放、熱回収による除湿（デスーパーヒーター）
コンプレッサー：ON
温水コイル：OFF（オプション）
デスーパーヒーター： ON（オプション）

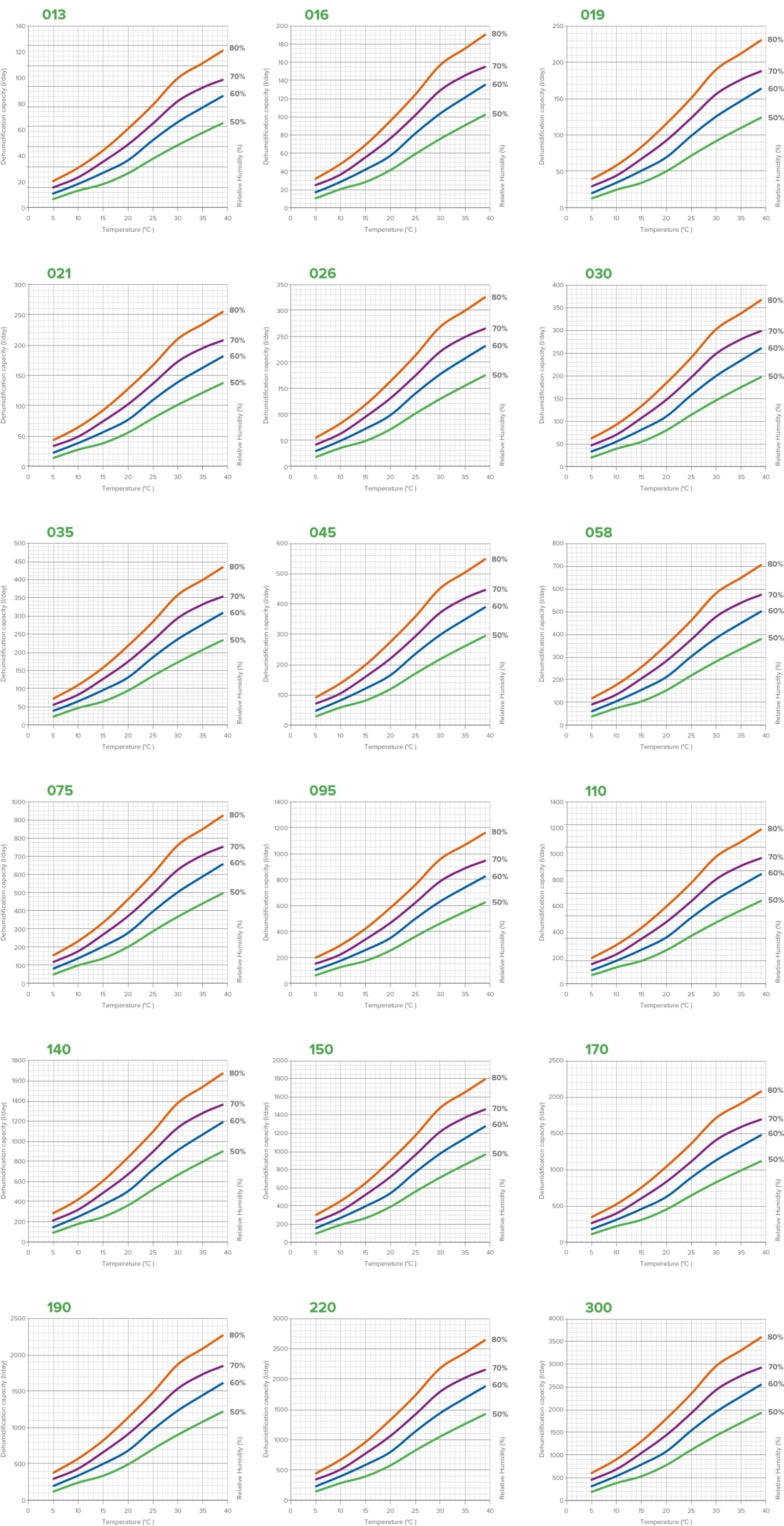

性能グラフ

Perfomance graph MSP Series

外形寸法

仕様	単位	MID - MSP 010	MID - MSP 013	MID - MSP 016	MID - MSP 019	MID - MSP 021	MID - MSP 026	MID - MSP 030	MID - MSP 035	MID - MSP 045	MID - MSP 058
除湿能力	l/日	100	128	157	190	210	268	302	358	452	581
空気流量	^m3/h	900	1200	1600	1600	2000	2800	2800	3800	4000	4800
給湯器容量	kw	5,5	9,8	9,8	9,8	16,5	17	17	26,5	26,5	27
電気ヒーター容量	kW	ご希望により
電源	V / 相 / Hz	230/1/50	230/1/50	230/1/50	230/1/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
寸法（WxLxH）	mm	700х550х900				700х850х900			830х850х1350

仕様	単位	MID - MSP 075	MID - MSP 095	MID - MSP 110	MID - MSP 140	MID - MSP 150	MID - MSP 170	MID - MSP 190	MID - MSP 220	MID - MSP 300	MID - MSP 450
除湿能力	l/日	760	955	1120	1380	1480	1710	1870	2180	2960	4650
空気流量	^m3/h	7000	8200	11000	12500	13000	15000	15000	17000	25000	35000
給湯器容量	kw	48	55	76	83	98	107	107	118	168	235
電気ヒーター容量	kW	ご希望により
電源	V / 相 / Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3+N/50
寸法（WxLxH）	mm	1000х1400х1350		1000х1950х1640		1000х1950х1640				1000х3390х 1640	1000x4430х 2380

すべてのデータは、気温30℃、相対湿度80％、水温80/70℃を基準としています。

注
MID - 標準（工業用）バージョン
MSP - プールウォーターバージョン
