モジュラヒートポンプインバータ MCU-YHIシリーズ

マイコンドのハイテクシリーズMCU YHIヒートポンプは、先進技術に基づいて作られています。ユニットの心臓部は、EVI技術を採用した先進のインバーターコンプレッサーである。インバーター技術に基づいて作られたファン、マイクロプロセッサータイプの制御、世界的に有名なブランドの他のコンポーネントとともに、このヒートポンプは、-20...55℃までの寒さと-26...55℃までの暑さの両方で、一年中中断のない運転を保証します。ヒートポンプは、どのようなシステムにも対応し、高い効率性と正確で年間を通じた気候性能の維持を兼ね備えています。

暖房能力： 34 -150 kW

フルインバータ省電力

冷房および暖房運転時の季節エネルギー効率比（SEER）に基づく二重分類スキームによるエネルギー効率クラス1。SEERの全範囲で最大26%の節電。

Full-inverter power saving

Various applications

多様な用途

このソリューションは、通常の屋内使用だけでなく、特殊なプロセスや衛生条件、冷房のみの運転、低温や酷暑などにも適しています。このユニットは、あらゆる代替用途に対応します。

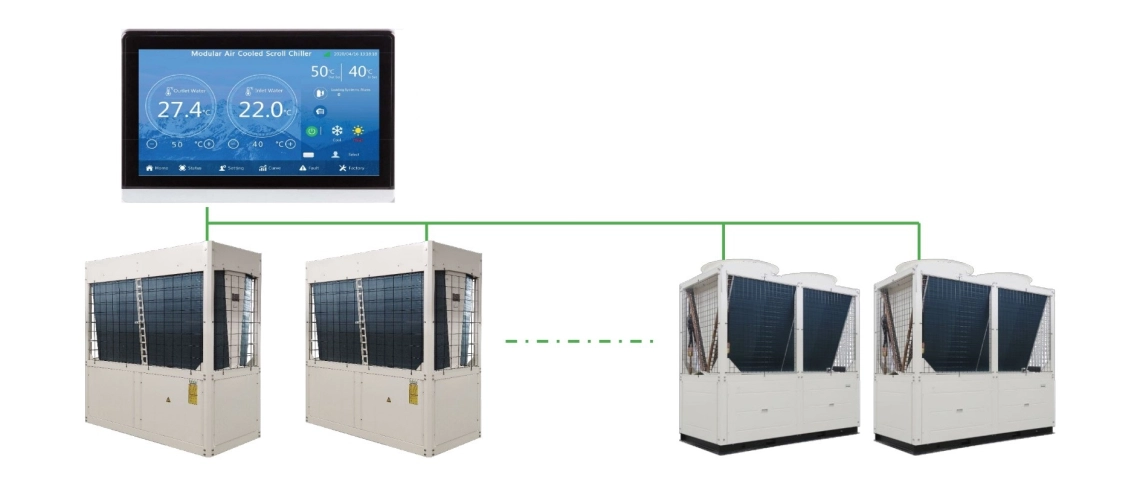

インテリジェントな組み合わせ

最大16個の固定速モジュール（YHYHE）と可変速インバータモジュールを自由に組み合わせることができます。これにより、省エネなど様々なプロジェクトの要求に応えることができます。

Intelligent combination

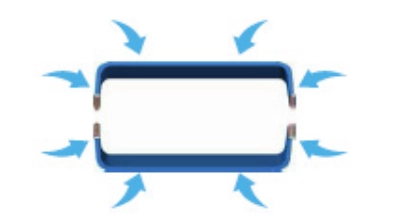

All-round air intake

オールラウンドな吸気口

熱交換器は2つのコの字型パーツで構成されています、

空気側の面積を45％増やし、全方位に均一な空気を戻します。

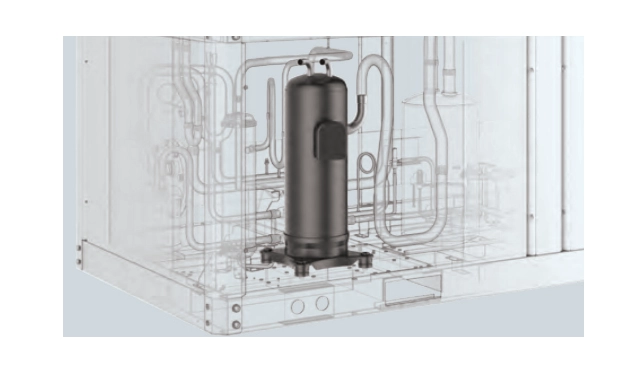

Proprietary drive control program

独自の駆動制御プログラム

ユニットはBLDCモーターで駆動し、毎秒8,000カウントの制御プログラムと二重フィルタリングにより、あらゆる周波数レベルでの停電を防ぎます。

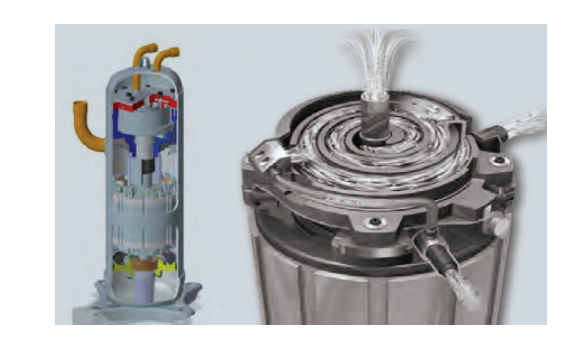

Inverter driven operation and precise output adjustment

インバーター駆動と精密な出力調整

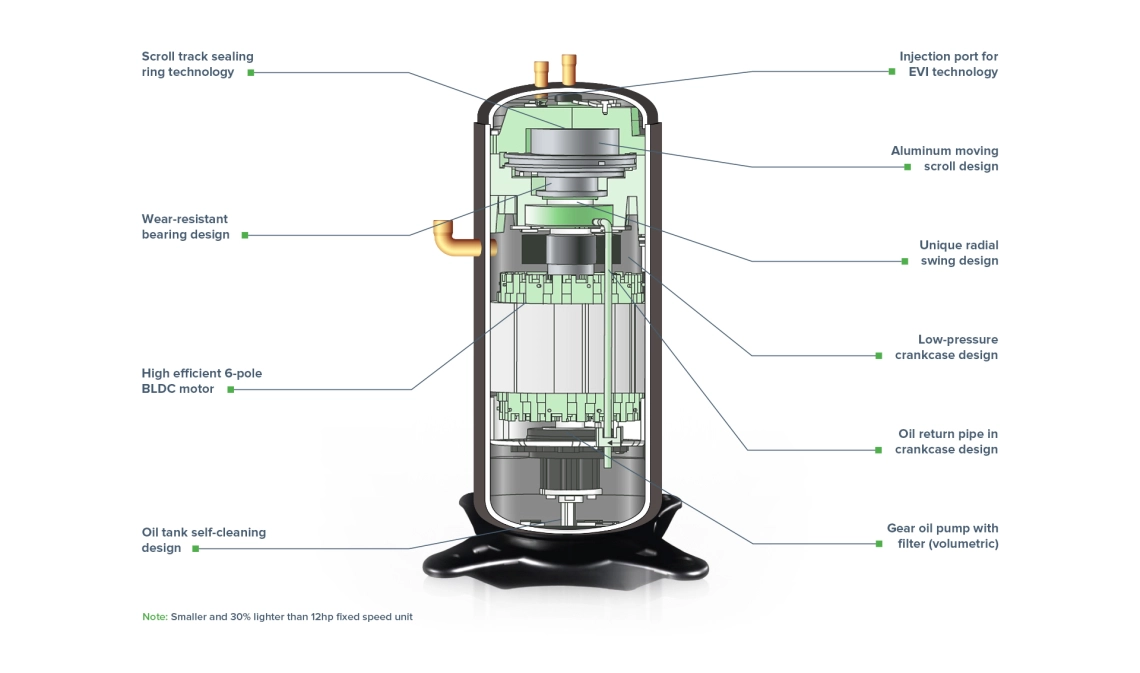

強力なインバーターコンプレッサーは、15%から100%の範囲で無段階の能力調整をサポートします。また、部分的な負荷の下でも優れた性能を発揮し、頻繁な始動と停止を回避します。EVIテクノロジーの採用により、極端な寒さや暑さでも運転が可能です。

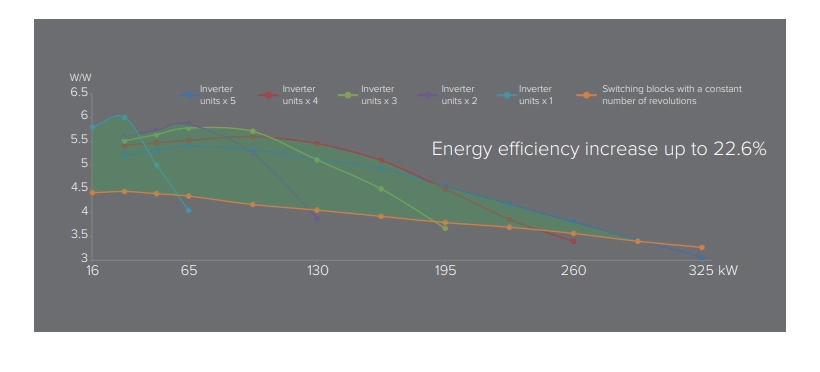

バランス管理

運転中は部分負荷が優先されます。複数のユニットが一緒に運転する場合、各コンプレッサーはインテリジェントな管理によって周波数制御され、性能曲線のエネルギー効率の高い領域でバランスの取れた運転が保証されます。

Balancing management

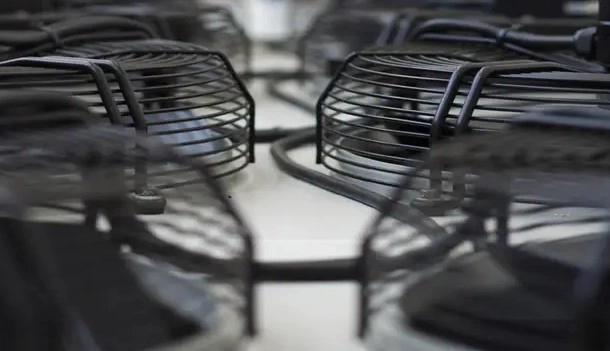

Technological design

技術設計

ヒートポンプの部品は、損傷を防ぐために完全に隠されています。
吸気面積の拡大による熱交換効率の向上
アイボリー色の板金ケーシング
強化ベーパーインジェクション（EVI）技術を採用した特徴的なインバーター設計
高効率シェル＆チューブ式熱交換器

通信および制御機能

ユニットの組み合わせが容易なモジュール設計

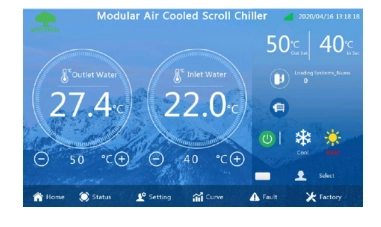

使いやすいタッチコントロールパネル（付属品）
MODBUSによる遠隔操作に対応

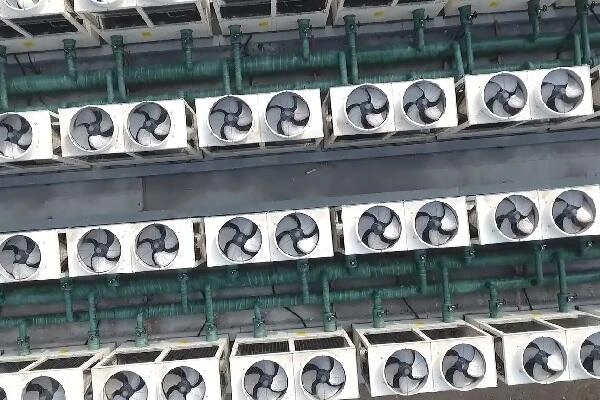

Communication and control features

部分負荷運転の優先

複数のモジュールを組み合わせた場合、各コンプレッサーの周波数はインテリジェントに制御され、エネルギー効率の高い部分負荷領域での運転が優先されます。同時に、コンプレッサーの運転時間と負荷がバランスされ、各モジュールのコンプレッサーの摩耗が均一になります。

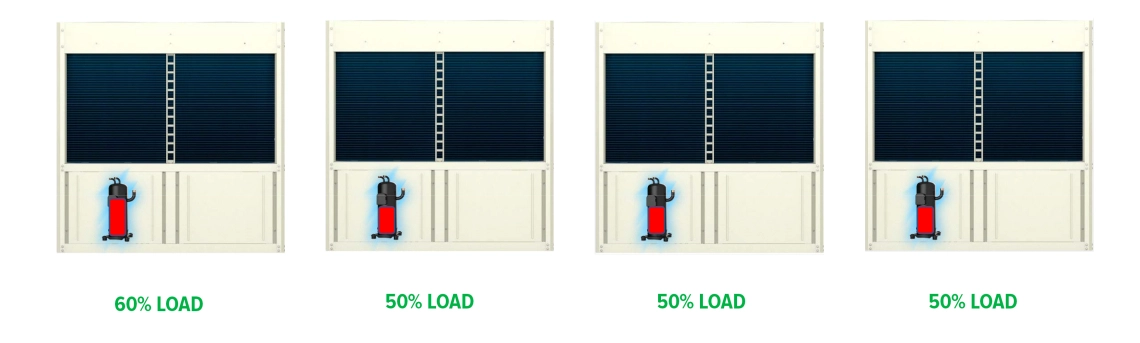

Partial load operation prioritized

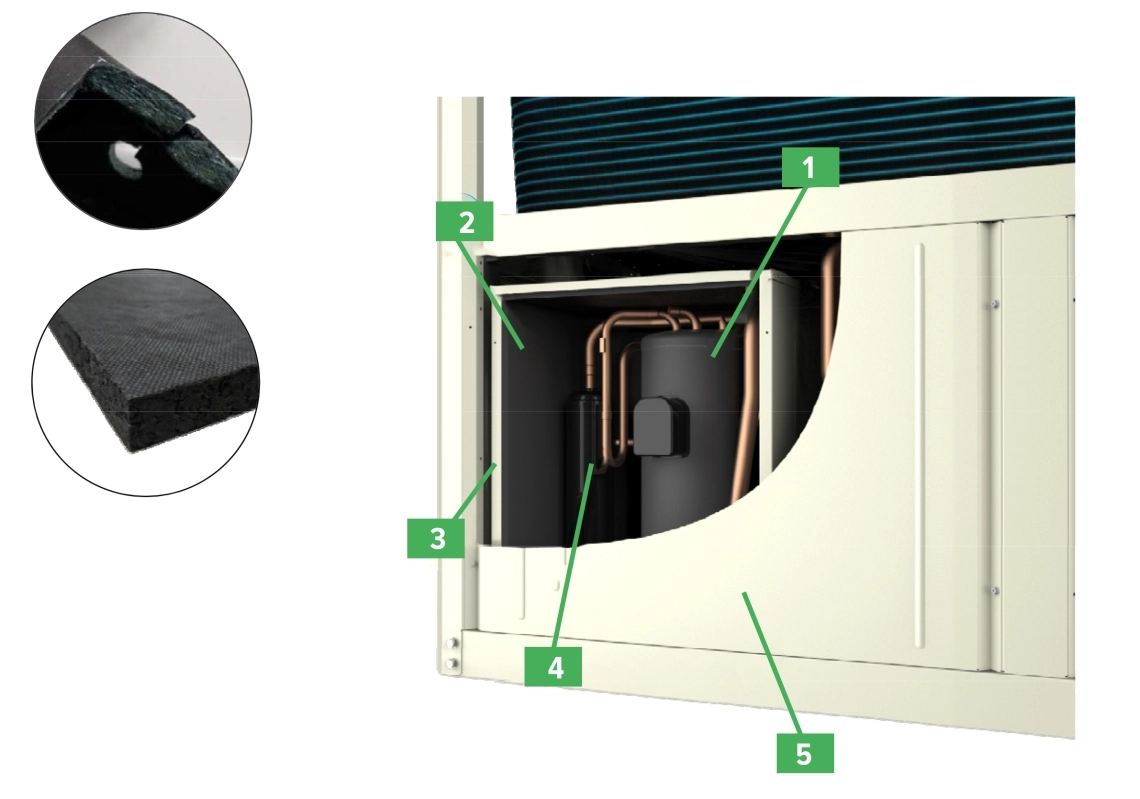

特許取得の5段階遮音コンプレッサールーム

防音ブロック。グリーンフェルトとブチルゴム材料で、周波数ノイズに対応。
超静音吸音パネル。高密度の発泡制振材で、周波数間の振動と騒音を効果的に吸収する。
密閉防音ボックス
吸排銅管、オイルセパレーター、サイレンサーなどをコンプレッサー防音ボックス内に設置。
ユニット周囲の保護パネルで騒音をさらに遮断

Patented 5-stage sound insulation for compressor room

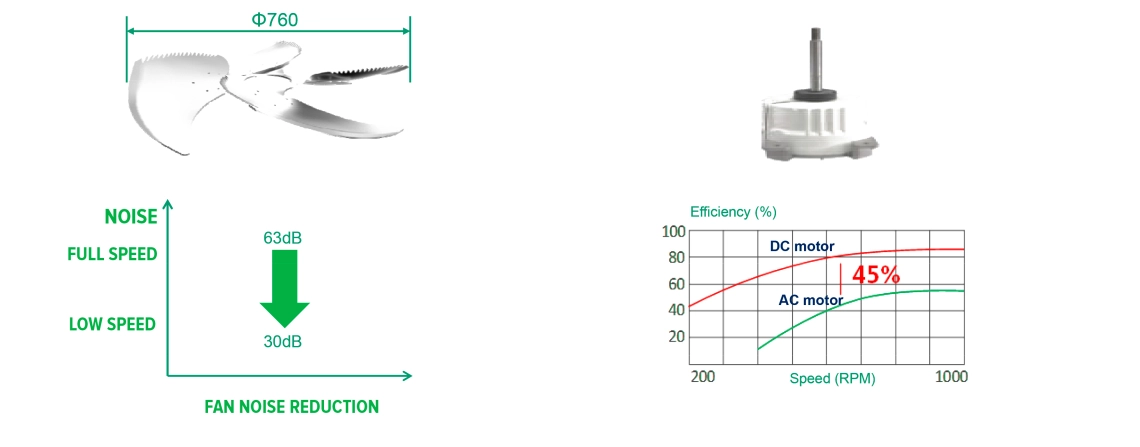

業界最大径の等風量軸流ファン

鋸歯型大型インペラ、低回転数、低ファン回転数、二重送風機の低速運転時の運転音は30dB。ブラシレス全直流ファンモーターは、15-100％の無段階回転数調整、より安定した運転を特徴とし、騒音を低減しながら、より高いエネルギー効率を達成する。

Industry's largest diameter axial fan under equal air flow

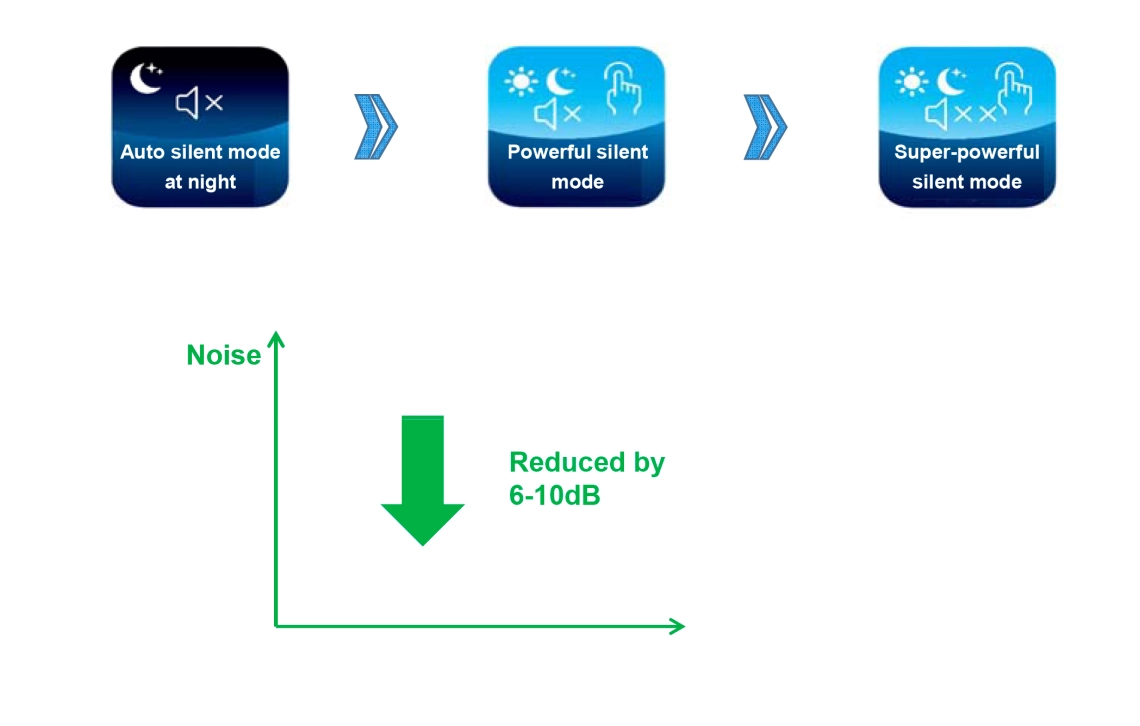

周波数変換とノイズ低減

3つの静音モードを選択可能
有線コントローラー設定により、コンプレッサーとファンの運転周波数を自動的に制限し、積極的に騒音を低減することで、お客様の高い要求を満たします。

Frequency conversion and noise reduction

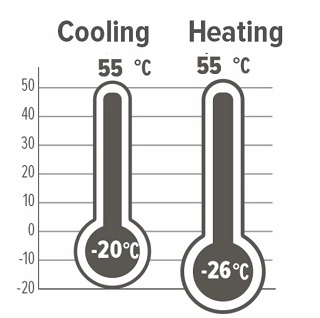

Operation range

運転範囲

長年の冷凍設備の開発・設計経験を生かし、EVI(Enhaced Vapour Injection)技術とインバーター技術の導入に成功し、モジュール式ヒートポンプの運転において画期的な進歩を遂げ、運転範囲が拡大されました。

仕様	単位	MCU035YHI	MCU065YHI	MCU130YHI
定格冷却モード
冷却能力	kW	33,5	65,0	130
消費電力	kW	12,0	21,2	41,8
消費電力	W/W	2,79	3,06	3,11
季節エネルギー効率（SEER）	W/W	4,60	4,55	4,55
季節エネルギー効率（SCOP）	W/W	3,20	3,10	3,10
定格暖房モード
暖房能力	kw	34,0	75,0	150
消費電力	kW	10,5	23,4	45,0
COP 季節効率(SCOP)	W/W W/W	3,24 3,20	3,20 3,10	3,33 3,10
電源		380 V、3相、50 Hz	380 V、3相、50 Hz	380 V、3 相、50 Hz
水流量	^m3/h	5,76	11,2	22,4
水の圧力降下	kPa	30	45	45
水の出入口パイプの接続タイプ		DN40外ネジ	DN65 フランジ接続	DN65 フランジ接続
操作モード		マイコンによる自動操作	マイクロコントローラーによる自動操作	マイクロコントローラーによる自動運転
コンプレッサータイプ		強化ベーパーインジェクション（EVI）付きインバータースクロールコンプレッサー	強化ベーパーインジェクション（EVI）付きインバータースクロールコンプレッサー	強化ベーパーインジェクション（EVI）付きインバータースクロールコンプレッサー
コンプレッサー数	個	1	1	2
ファンタイプ		低騒音インバータ軸流ファン	低騒音インバータ軸流ファン	低騒音インバーター軸流ファン
ファン数	個	1	2	2
風量	^m3/h	13000	26000	47000
冷媒タイプ		R410A	R410A	R410A
寸法、LxWxH	mm	1170×846×1694	2000×950×2020	2250×1150×2260
正味重量	kg	285	600	960
運転重量	kg	300	660	1060
騒音レベル	dB(A)	50 - 61	50 - 67	50 - 67
最大総電力	kW	20	31,5	63
最大動作電流	A	30,5	50	100

備考
1.冷房時の定格冷房能力および定格消費電力は、定格水流量、出口水温7 °C、周囲温度35 °C（乾球）で試験しています。
2.定格暖房能力は、定格水流量、出口水温45℃、周囲空気温度7℃（乾球）/6℃（湿球）で試験しています。
