モジュラー空冷チラー R32 MCU-OHDDシリーズ

R32シリーズは、エネルギー効率、環境への配慮、そして快適性を兼ね備えた新世代のモジュラーチラーです。冷房、暖房、給湯の3つのモードで運転可能なインテリジェント制御、静音運転、そして柔軟なモジュラー構造により、住宅団地から大規模商業ビルまで、あらゆる施設に最適な選択肢となります。

冷却能力： 76～153kW

暖房能力： 81～161kW

ご購入またはご質問はこちら

Mycond

R32 MCU-OHDD シリーズ

多機能性

暖房、冷房、給湯が 1 つのシステムに統合されており、さまざまな用途に簡単に適応できます。

MyCond MCU-OHDD – 商業ビル向けの効率的な冷却

MyCond MCU-OHDD構造の垂直断面

高性能コンポーネントが優れたパフォーマンスを提供

EVIテクノロジー搭載の完全インバータDCスクロールコンプレッサー

EVIテクノロジーを搭載した最新のDCインバーターコンプレッサーは、機器に高い「パワー」をもたらします。高い圧縮比と大きな圧力差を実現する独自の設計により、最も過酷な環境条件でも信頼性の高い動作を実現します。この設計により、コンプレッサー容量を無段階に調整できるため、正確な温度制御が可能です。

EVIテクノロジー

EVI テクノロジーにより、ヒートポンプは -30 ℃ 以下の周囲温度でも安定して動作できるようになり、ヒートポンプの性能も大幅に向上しました。

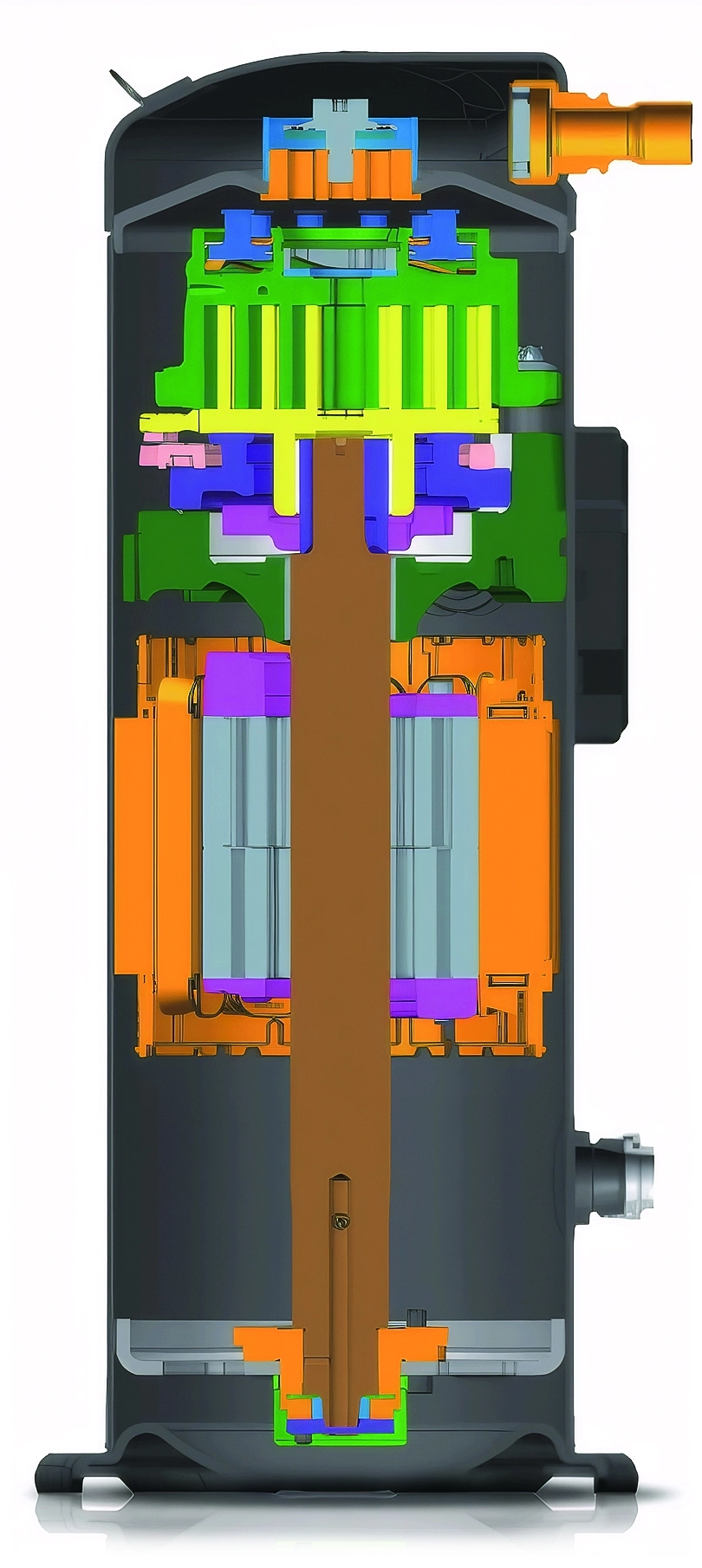

MyCond MCU-OHDDヒートポンプの断面

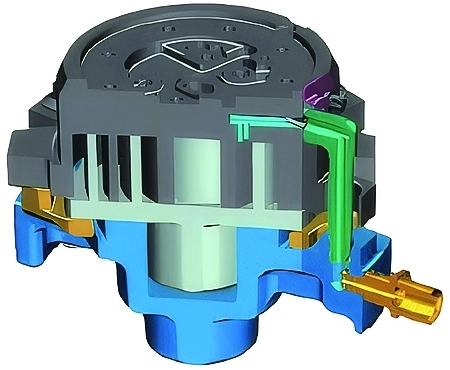

MyCond MCU-OHDD ロータリーコンプレッサー

スクロールとVCR技術の最適化された設計

スクロールとVCRを最適化し、部分負荷条件や運転要件に適応して季節効率を向上させます。*VCR：可変圧縮比

BPMエンジン

特別に最適化された BPM (ブラシレス永久磁石) モーターを搭載し、パフォーマンスが向上し、ノイズレベルが低減します。

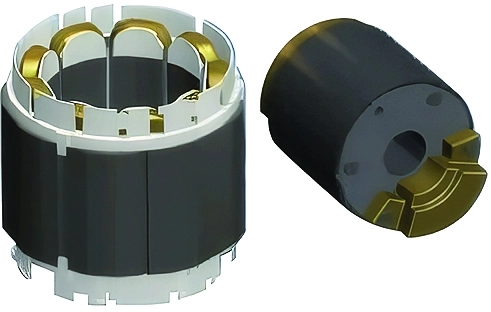

MyCond MCU-OHDD コンプレッサー用高効率電動モーターのローターとステーター

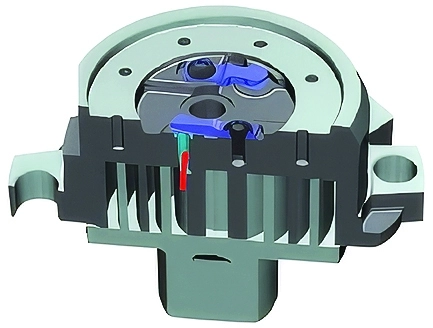

MyCond MCU-OHDD アキシャルおよびラジアルベアリング - コンプレッサーの動作の信頼性と安定性

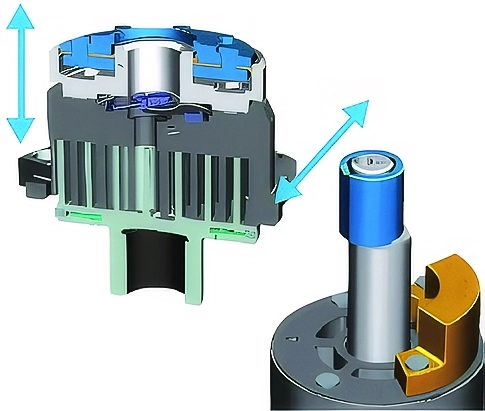

デュアル互換性設計

スクロールユニットへの汚れや液体の侵入からコンプレッサーを保護します。可動スクロールは固定スクロールに適切な力で接触し、摩耗や漏れを防ぎます。

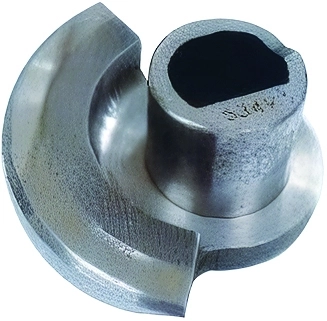

スイングリンクデザイン

コンプレッサーの速度が上昇するにつれて、可動スクロールと固定スクロール間の力を制御します。

空調システムの効率的な運用を実現するMyCond MCU-OHDD部品

オイルポンプ

流動条件下でのベアリングシステムの潤滑用の容積式オイルポンプを装備しています。

MyCond MCU-OHDDは-20°C～+53°Cの温度範囲で動作します。

比類のない柔軟性

広い動作範囲

このデバイスはさまざまな条件で安定して動作できるため、さまざまな要件に最適なソリューションです。

冷却モードの場合：

供給温度は-5℃～20℃*、屋外温度は-20℃～53℃です。

暖房および給湯モードの場合：

供給温度は+20°C～+60°C*、屋外温度は-20°C～50°Cです。

MyCond MCU-OHDD 空間暖房（最大 +60 °C の冷却剤供給付き）

全体寸法

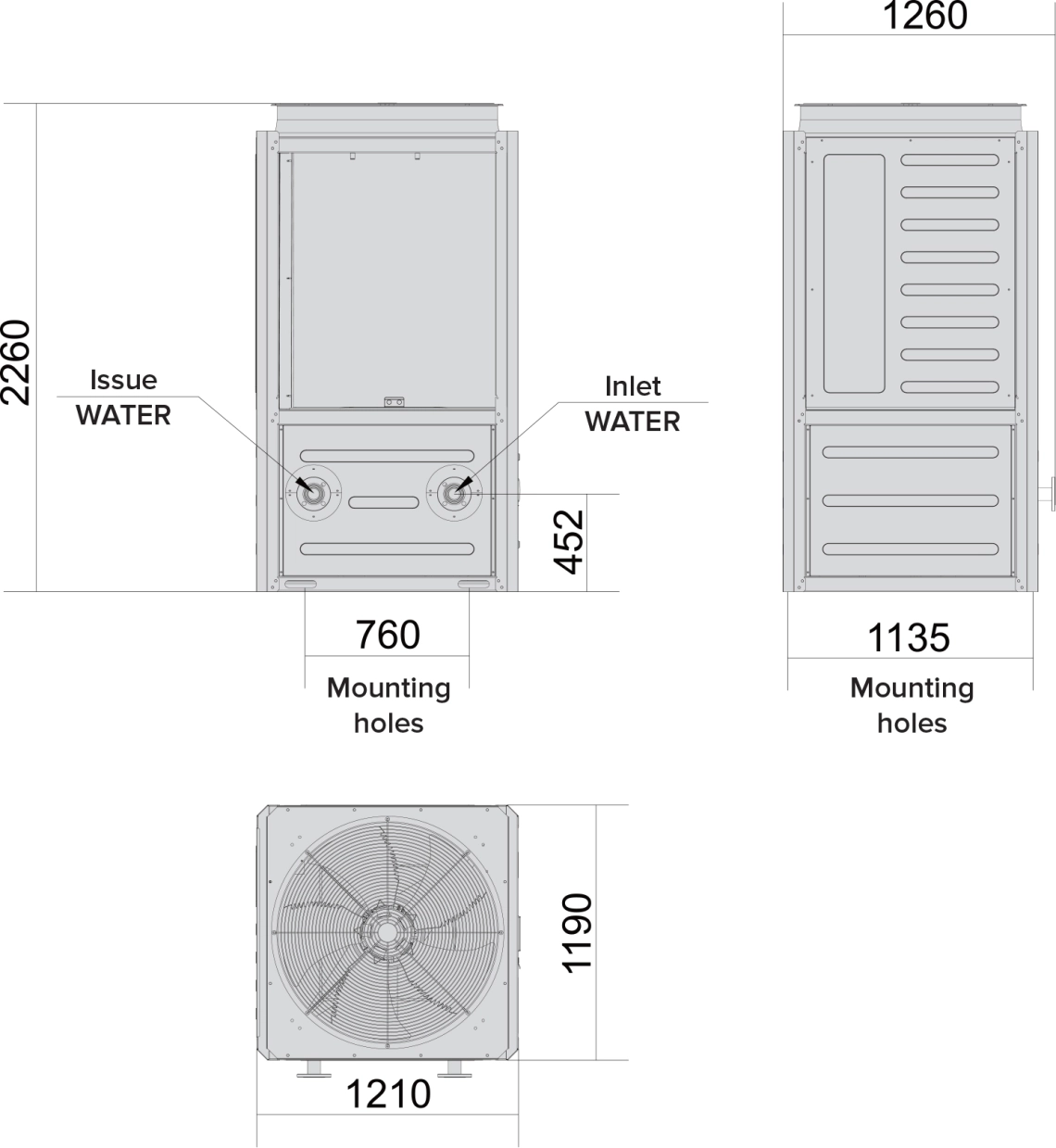

MCU080OHDDの外形寸法

MyCond MCU-OHDD 全体寸法 - 1

外形寸法 MCU0130OHDD、MCU0150OHDD

MyCond MCU-OHDD 全体寸法 - 2

技術仕様

技術仕様		測定単位	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
冷却（出水温度7℃/ 外気温35℃	容量（最大）電力入力（最大） EER（最大）容量（公称）電源入力（公称） EER（公称値）	キロワットキロワット kW/kW キロワットキロワット kW/kW	76.0 29.01 2.62 65.0 22.03 2.95	137.0 46.92 2.92 100.0 28.60 3.50	153.0 56.56 2.70 130.0 42.88 3.03
加熱（出水温度45℃/ 外気温7℃）	容量（最大）入力電力（最大） COP（最大）容量（公称）入力電力（公称） COP（名目値）	キロワットキロワット kW/kW キロワットキロワット kW/kW	81.0 24.40 3.32 71.0 18.93 3.75	151.0 41.95 3.60 100.0 24.20 4.13	161.0 47.08 3.42 142.0 36.90 3.85
季節エネルギー効率	予言者 ηs,c SCOP（35℃） ηs,c SCOP（55℃） ηs,c	水/水 % 水/水 % 水/水 %	4.60 181 4.51 178 3.65 143	4.88 192 4.85 191 3.85 151	4.82 190 4.60 181 3.80 149
動作温度範囲	冷却加熱	°C °C	-20～53℃ -30～50℃
出口水温範囲	冷却加熱	°C °C	-5～20℃ 20～60℃
電源		位相/電圧/Hz	3N~/380~415V/50Hz
音響パワーレベル		dB	88	88	91
水熱交換器タイプ			シェルアンドチューブ熱交換器
空気熱交換器タイプ			銅管とアルミフィン
冷媒スロットルタイプ			電子膨張弁
コンプレッサー	タイプ量		インバータ付きスクロールコンプレッサー
コンプレッサー	タイプ量		1	2	2
冷媒	タイプ		R32
ファン	タイプ気流量	立方メートル/時	軸方向
			25400	20500	25400
			1	2	2
水道システム	耐水性水流量水道管サイズ（入口/出口）	kPa 立方メートル/時	53	40	60
			12.20	17.2	1 24.4
			DN50/DN50	DN65/DN65	DN65/DN65
外形寸法	幅×奥行き×高さ	んん	1260×1210×2260	2260×1255×2260	226012552260
重さ	正味重量	kg	500	910	910

注:

1. 技術データは製品改良のため、メーカーにより予告なく変更される場合があります。

2. 性能はEN14511およびEN14825規格に準拠しています。

3. 最大: コンプレッサー周波数の 100%。

4. 公称値: 最大周波数の 80% の公称データ。

5. 詳細については、Mycondスタッフまでお問い合わせください。
