MRF 6

標準的なVRFシステムであるMRF-6のラインナップが拡充され、公称システム容量が最大168kWまで向上しました。最新のMRF-6では、それぞれ204 kWの容量を誇る大型の室外機を3台組み合わせることが可能になった。

これらの改良により、MRF-6システムはより堅牢で多用途なものとなり、より大規模で複雑な空調・冷房プロジェクトに取り組む機会が生まれました。

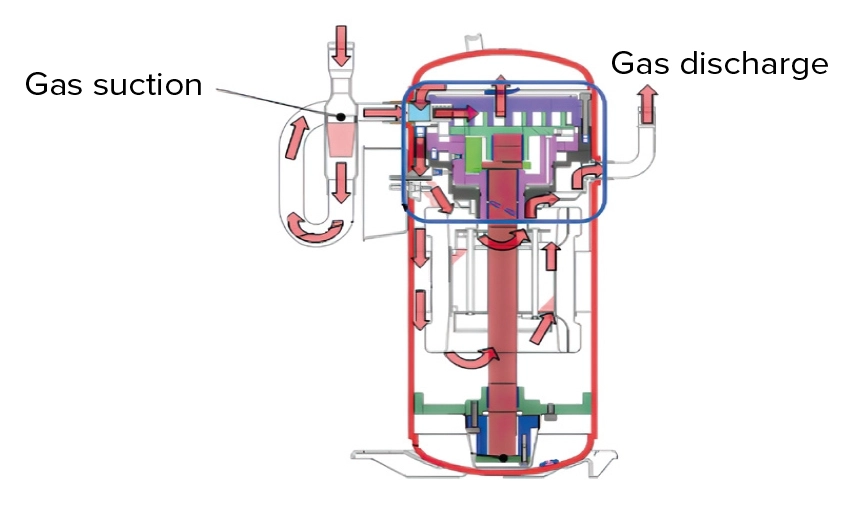

コンプレッサー技術

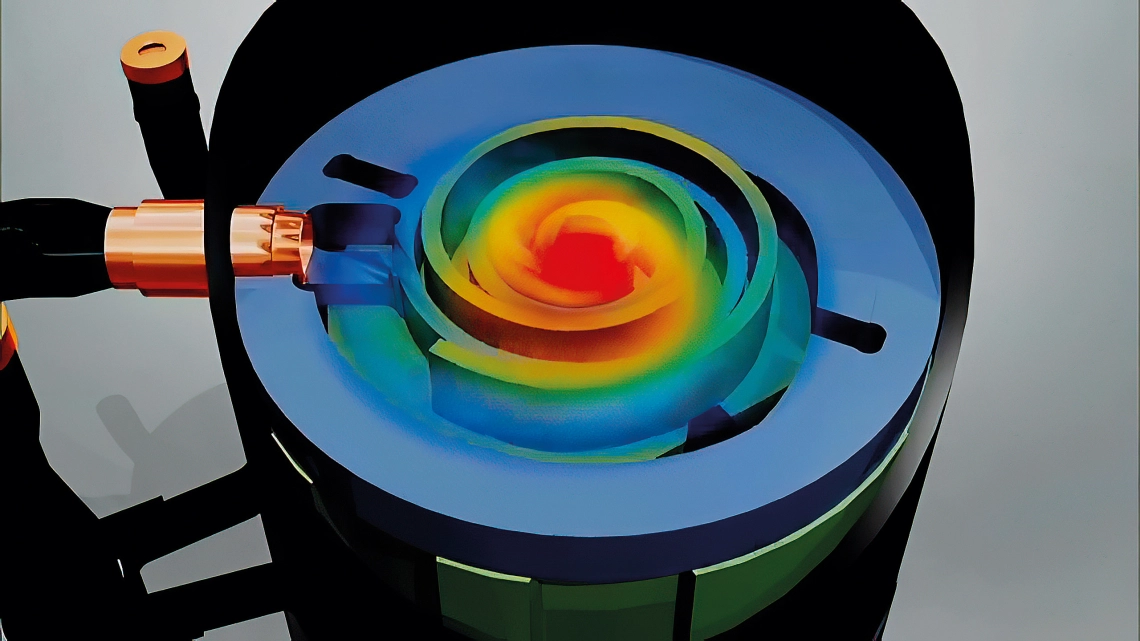

新しいMRFシリーズは、2つの吐出弁を追加した先進的なスクロールコンプレッサーを搭載しています。この新しい構造により、コンプレッサー内部の最適な圧力制御が可能になりました。この改良により、高回転数および低回転数での運転の安定性が大幅に向上しました。また、吐出圧力の脈動が低いレベルに達しました。運転パラメーターの改善により、コンプレッサーの寿命が延び、システム全体のエネルギー消費量が削減されます。

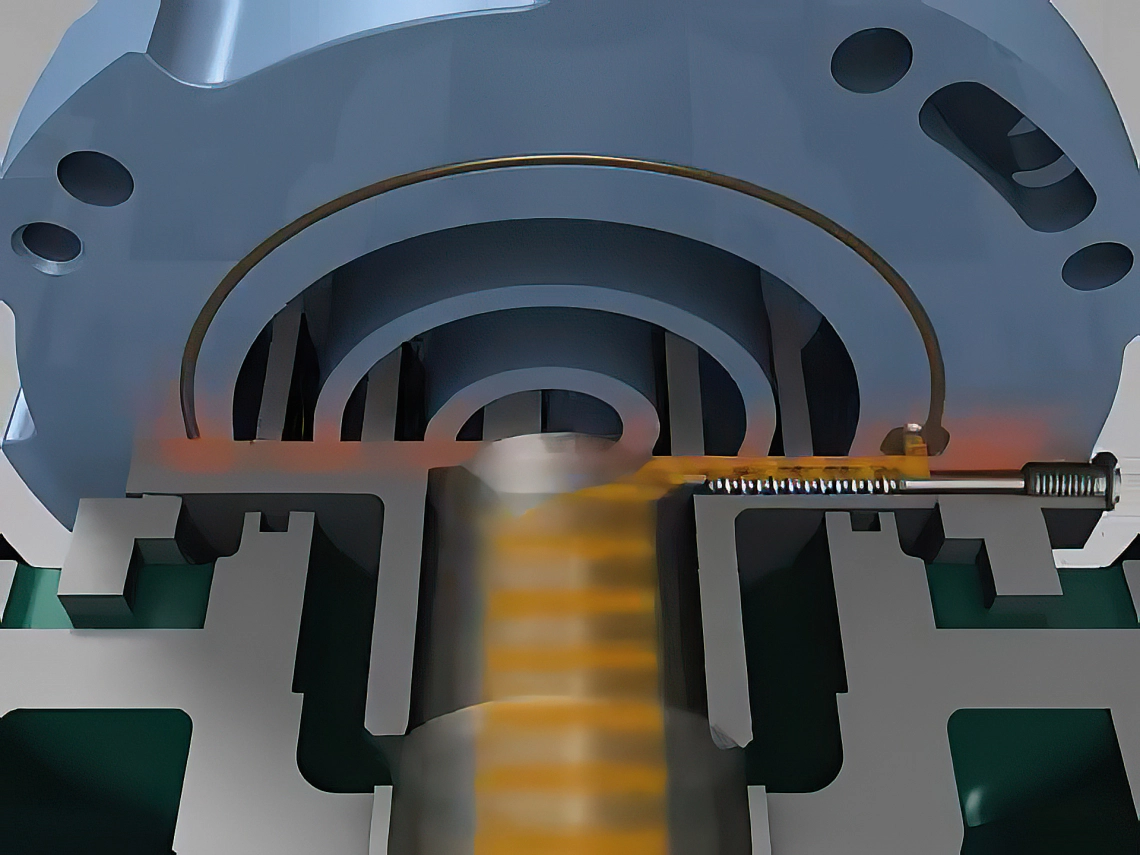

リリーフバルブ技術： この技術は、圧縮プロセス中の過圧縮を解放することにより、圧縮損失を低減し、圧縮領域での運転時のコンプレッサーの性能と効率を向上させます。
高効率給油技術： 圧力差給油技術を活用し、低速運転を含むあらゆる運転条件下で、軸受の油膜効率を確保する給油設計。
フレームコンプライアンス機構技術。 可動部を正確なスラスト力で作動させる機構（2つの中間圧力室で各部の力をバランスさせる）により、最高65℃の高い凝縮温度で無期限運転が可能となり、圧縮機の信頼性を向上させるとともに、摩擦損失を極限まで低減することで、低入力電力で圧縮機性能を向上させます。
低振動テクノロジー。低速から高速まで回転する機械系とローター系の回転部品をバランスさせることで振動を低減し、より細かい振動と低騒音を実現しています。

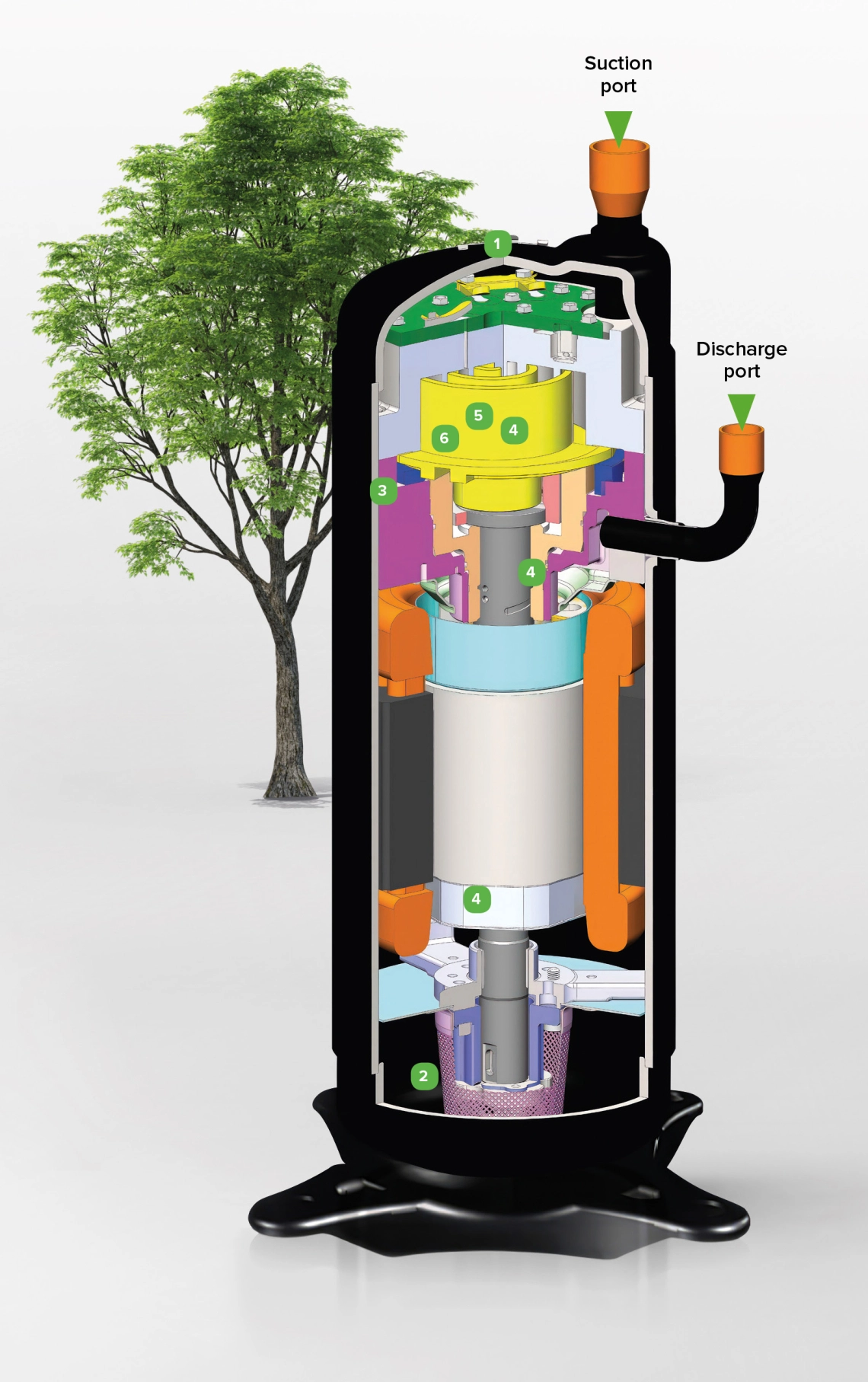

非対称スクロール技術。吸入側の冷媒流量が少ない時のリークロス、圧縮比が低い時のリークロスを低減し、冷媒吐出流量をより安定させるスクロール部を設計しました。

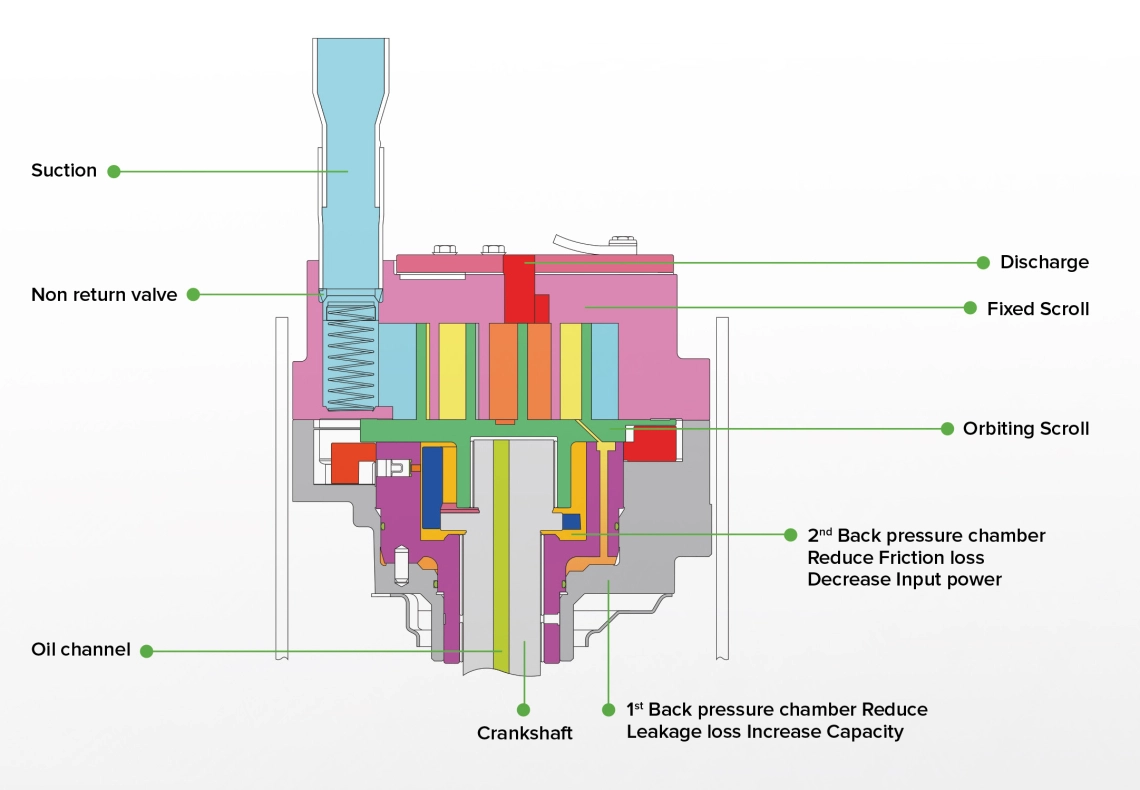

オーバルスクロールテクノロジー。オーバルスクロールテクノロジー（三菱の特許）は、一般的なスクロールの形状を楕円形にすることで、同じユニットサイズでストローク量と容量を増やすことを可能にしました。

Asymmetric Scroll Technology

Oval Scroll Technology

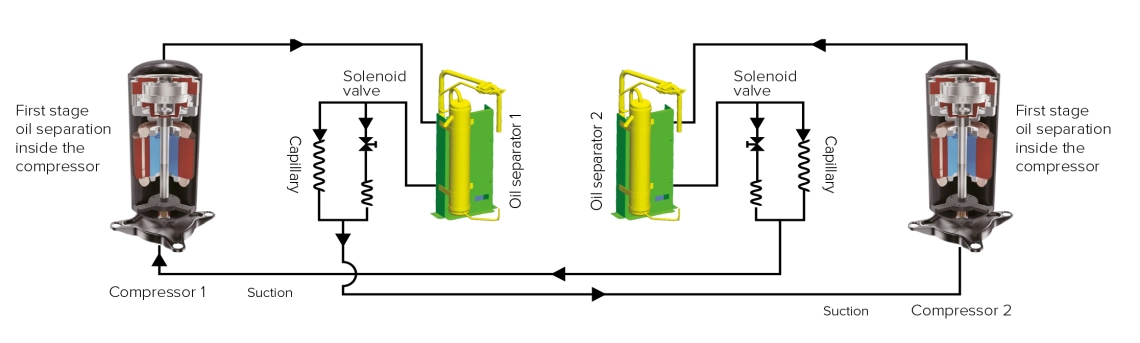

オイルリターン効率

コンプレッサーが低周波数で運転される場合、オイルリターンはキャピラリーを通してのみ行われます。コンプレッサーの運転周波数が高い場合、オイルリターンはキャピラリーと電磁弁を経由します。オイルクロスチェンジ技術により、マルチコンプレッサーユニットのオイルレベルを均一化します。

Oil return efficiency

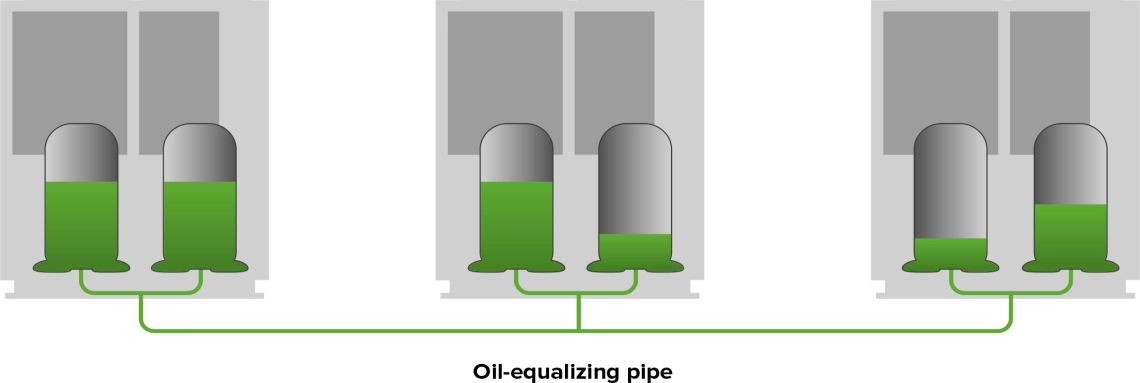

オイルレベル制御

追加パイプは、マルチユニットの組み合わせで室外ユニット間のオイルを均等化するために使用されます。この技術により、すべての室外ユニットのすべてのコンプレッサーのオイルレベルが正常に保たれます。

Oil level control

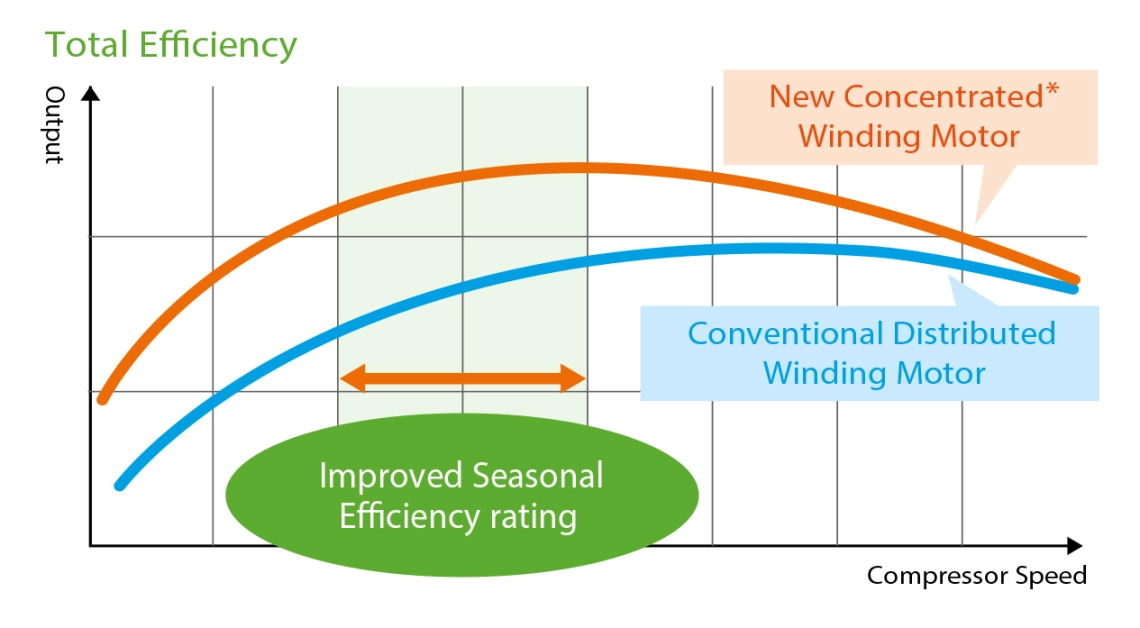

集中巻モーターで "高出力 "と "総合効率向上 "を実現

新設計の高性能CPUにより、コンプレッサーの回転数を高精度に最適化し、集中巻モーターを採用。高出力と省エネ効果を実現し、特に季節別総合効率の向上を実現しました。

Concentrated winding motor

吐出最適化

コンプレッサー内に新しいマルチポート吐出エリアを導入することで、圧力制御が大幅に強化され、バランスと最適化が改善されました。この技術革新により、特に中周波領域で顕著な性能向上が見られ、システムの年間効率が向上しました。

Discharge optimization

Discharge optimization_2

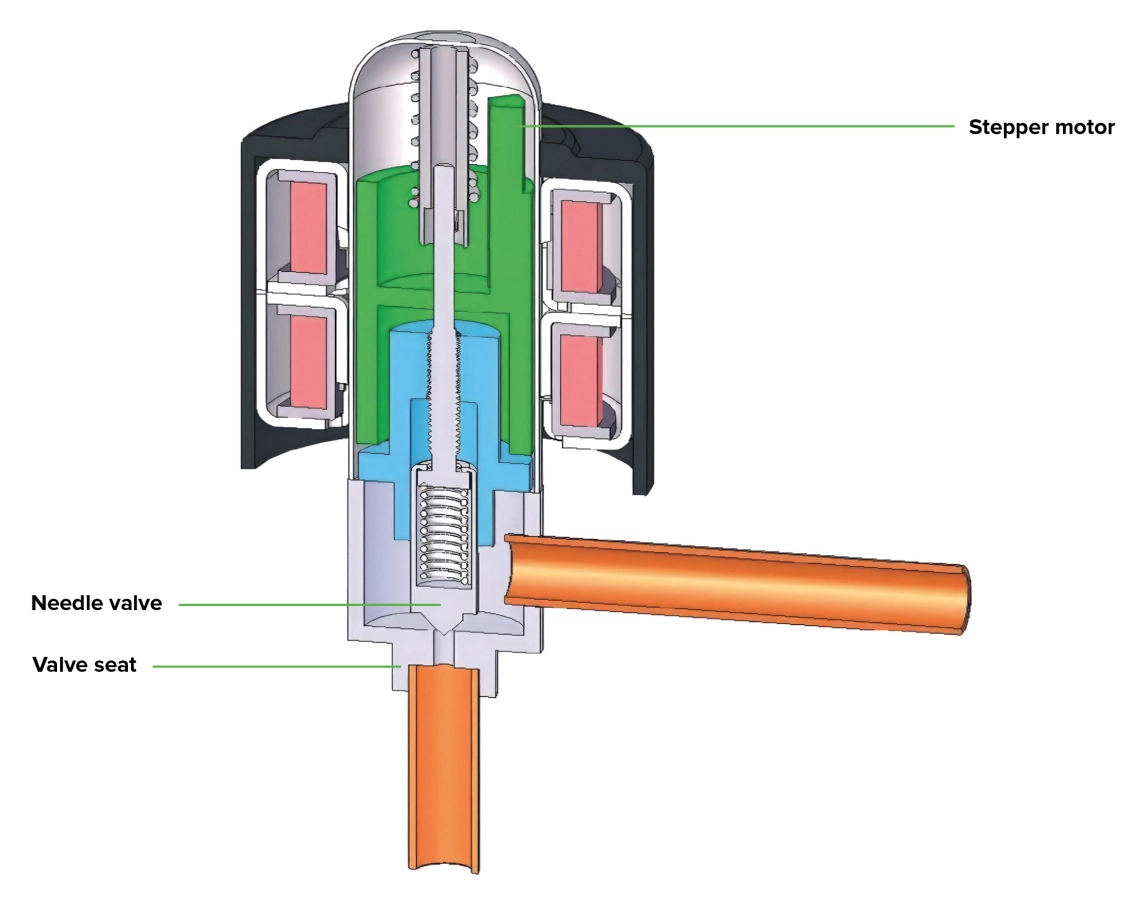

電子膨張弁制御技術

電子膨張弁は、すべてのODUとIDUに設定されています。ODUとIDU間の効果的な冷媒分配を確実にするために、異なる部屋で同じ効果と快適性を達成します。

technology

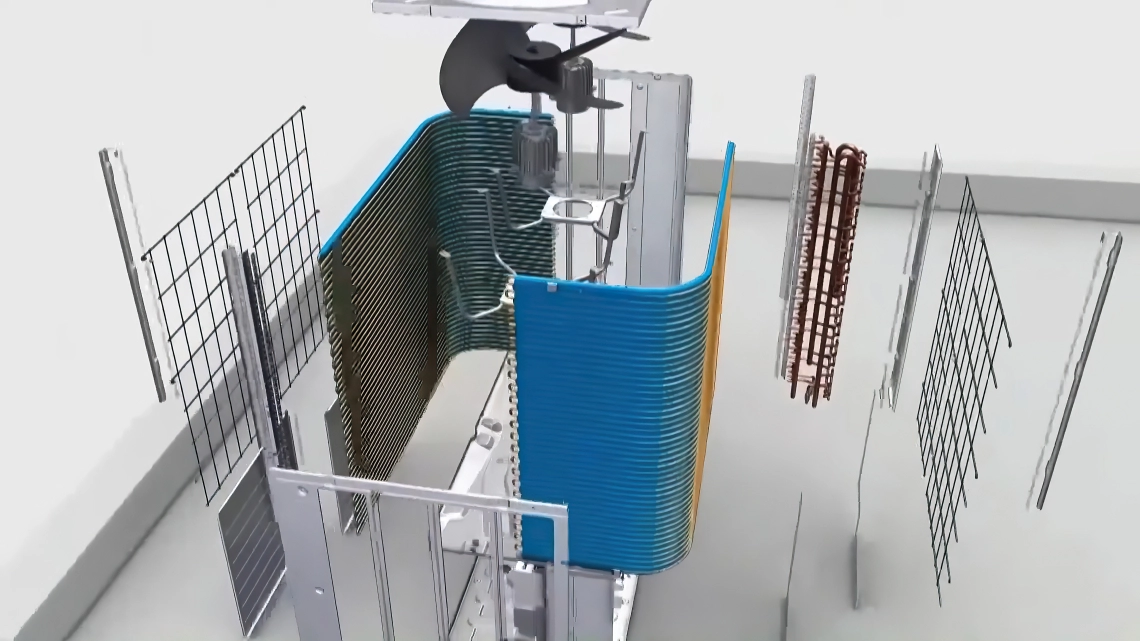

セクション熱交換器の設計

セクション熱交換器は現在の負荷によって容量を調節できます。この構造により、低負荷での運転が可能になります（室内機が1～2台しか運転しない場合など）。

Sectional heat exchanger design

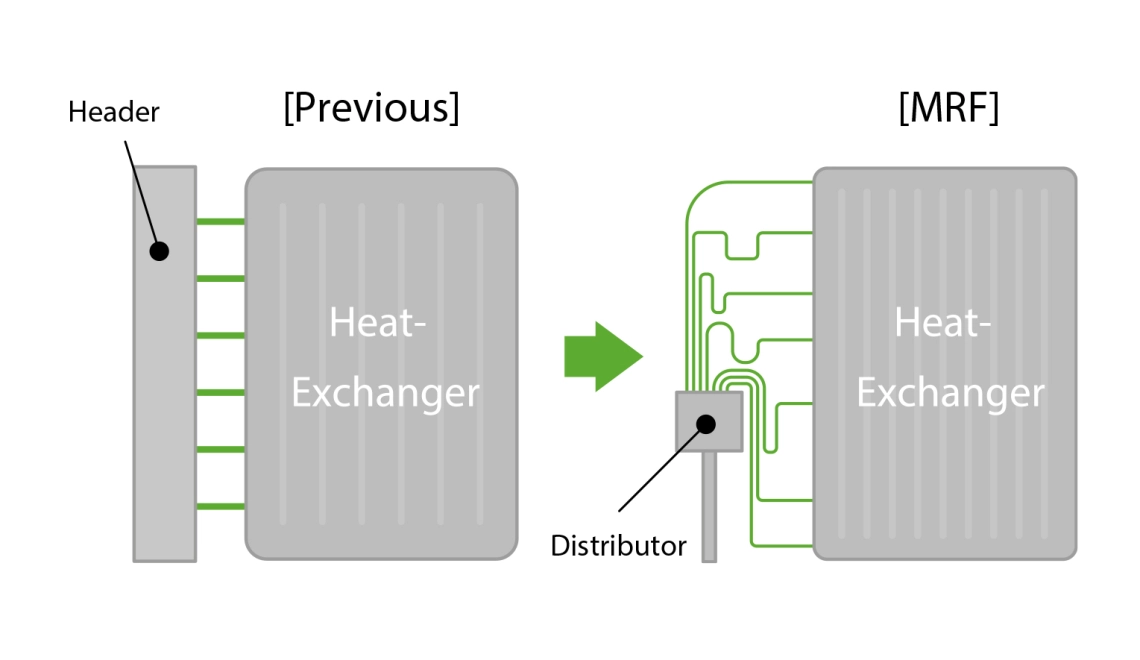

熱交換器の改良

ヘッダーから熱交換器までの配管レイアウトの見直しにより、冷媒の流通経路を改善し、最大限のエネルギー効率を実現しました。
熱交換器は、冷媒の流通が改善され、効果が向上しました。さらに、熱交換器の有効伝熱面積の拡大により、エネルギー効率が向上しました。

Improved Heat-exchanger

Improved

高い信頼性

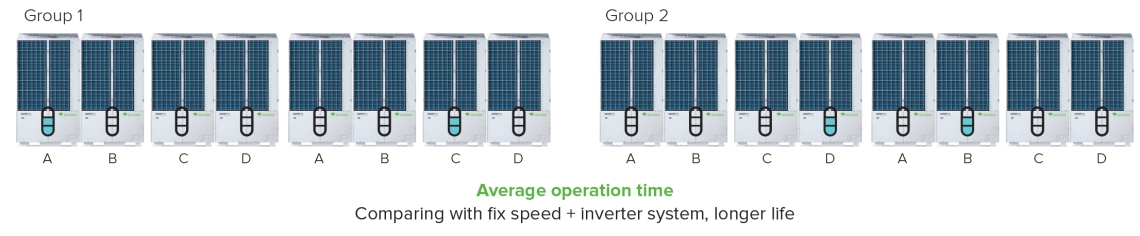

リサイクル運転
リサイクル運転により、コンプレッサーの長寿命化を実現。

High reliability

複数の運転モードを用意し、ユーザーのニーズに対応

運転モード：冷房優先、暖房優先、冷房のみ、暖房のみ、VIP優先。

静音モード：7ポジション静音モードあり（夜間静音モード、6ポジション静音モード）。

静圧モード： 静圧なしモード、低静圧モード、中静圧モード、高静圧モード。

コンプレッサー二重保護

基本的なガス排出センサーに基づき、MOV 6はコンプレッサーの底部に油温センサーを追加します。
油温センサーの主な機能

クランクケースヒーターのオン/オフを制御し、コンプレッサーの液体ショックを防止する。
運転中のコンプレッサー内への液冷媒の侵入判定
オイルの過熱防止
各コンプレッサーに高圧センサーを装備。
コンプレッサーが2つある場合、高圧センサーが2つ、低圧センサーが1つあります。

雷保護

端子台にサージアレスターがあり、高電圧ピークを避ける。

Thunder protection

技術特性

T1 3PH/380~400V/50(60)Hz

単一モジュール：8/10/12/14/16hp

仕様			ユニット	MOV6-08X1EW1AD	MOV6-10X1EW1AD	MOV6-12X1EW1AD	MOV6-14X1EW1AD	MOV6-16X1EW1AD
				/	/	/	/	/
組み合わせモデル				/	/	/	/	/
				/	/	/	/	/
	容量範囲		馬力	8	10	12	14	16
容量	冷却		kw	25.2	28	33.5	40	45
	暖房		kw	27.3	31.5	37.5	45	50
	電源		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		定格入力	kW	5.79	7.00	8.59	10.26	11.90
	冷却	最大入力	kw	14.02	14.38	14.73	16.91	22.68
		定格電流	A	9.57	11.56	14.19	16.94	19.66
電気パラメータ		最大電流	A	23.09	23.68	25.1	28.4	36.8
		定格入力電力	kw	6.00	7.08	8.72	10.71	12.05
	暖房	最大入力電力	kw	12.72	13.23	13.68	15.60	17.20
		定格電流	А	9.91	11.69	14.40	17.69	19.90
		最大電流	А	20.95	21.79	22.1	25.2	27.88
	EER値			4.35	4.00	3.90	3.90	3.78
	COP			4.55	4.45	4.30	4.20	4.15
	シアー			7.13	6.95	6.84	6.48	5.99
	スコップ			5.15	5.08	4.98	4.73	4.16
	エアフロー冷却/加熱		m³/h	15000/13200	15000/13200	15000/:13200	15000/13200	15600/14400
性能	音圧レベル		dB(A)	57	57	59	59.5	61
	音響パワーレベル		dB(A)	73	73	75	76	77

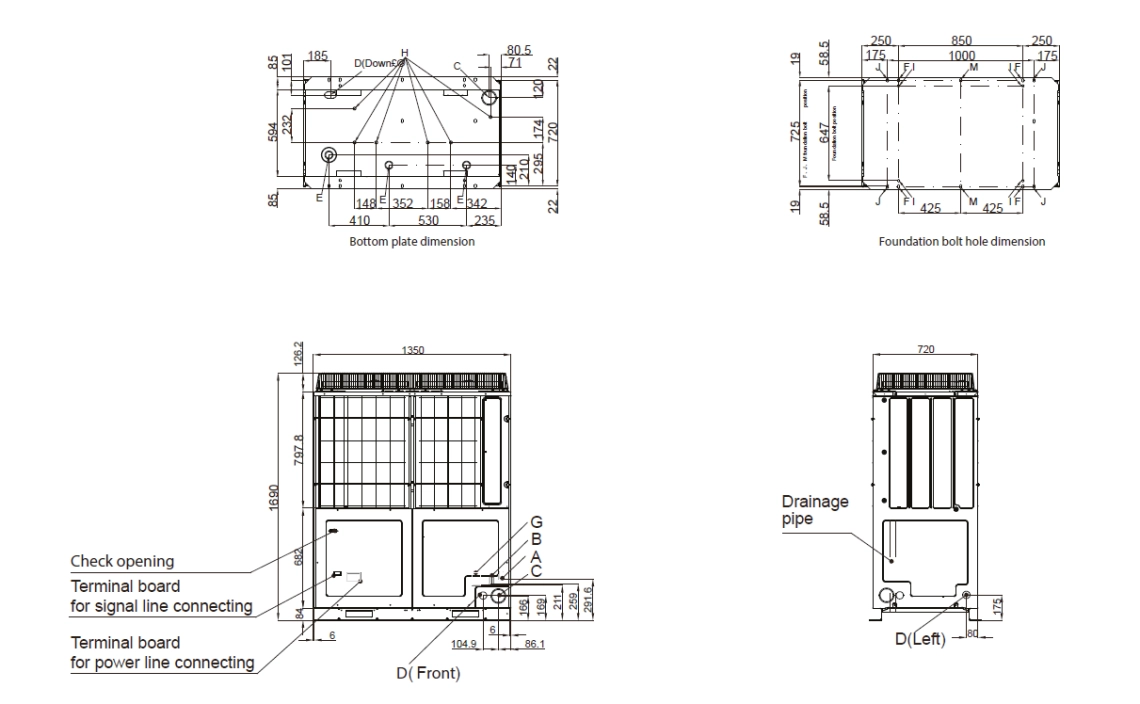

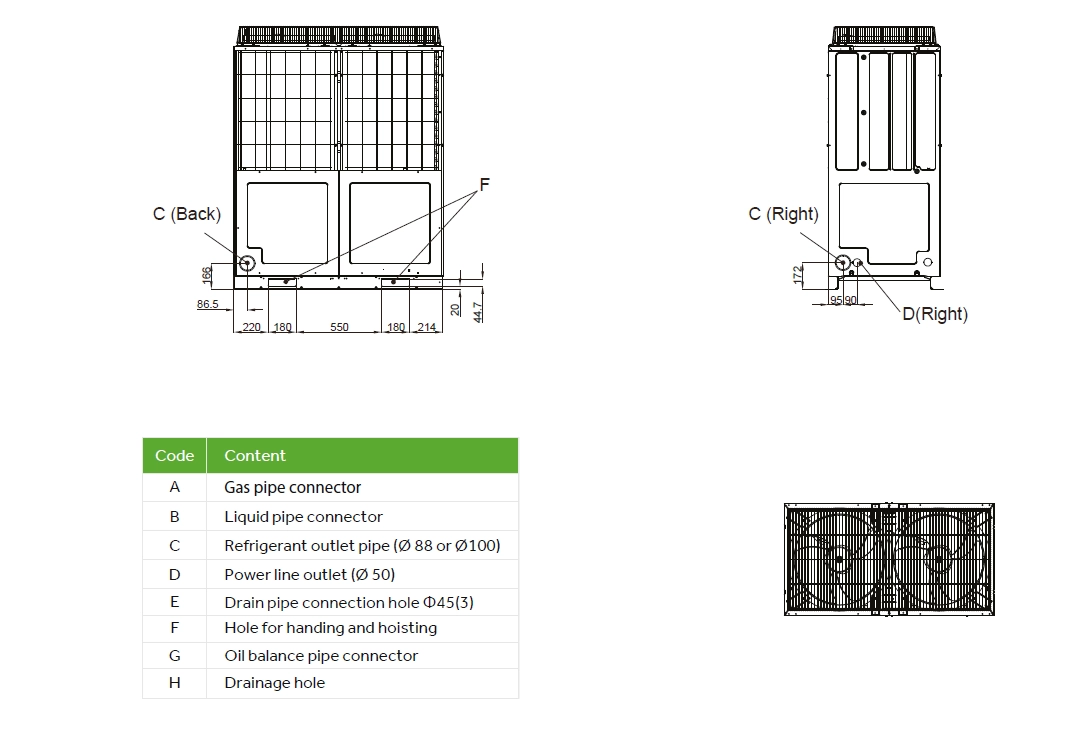

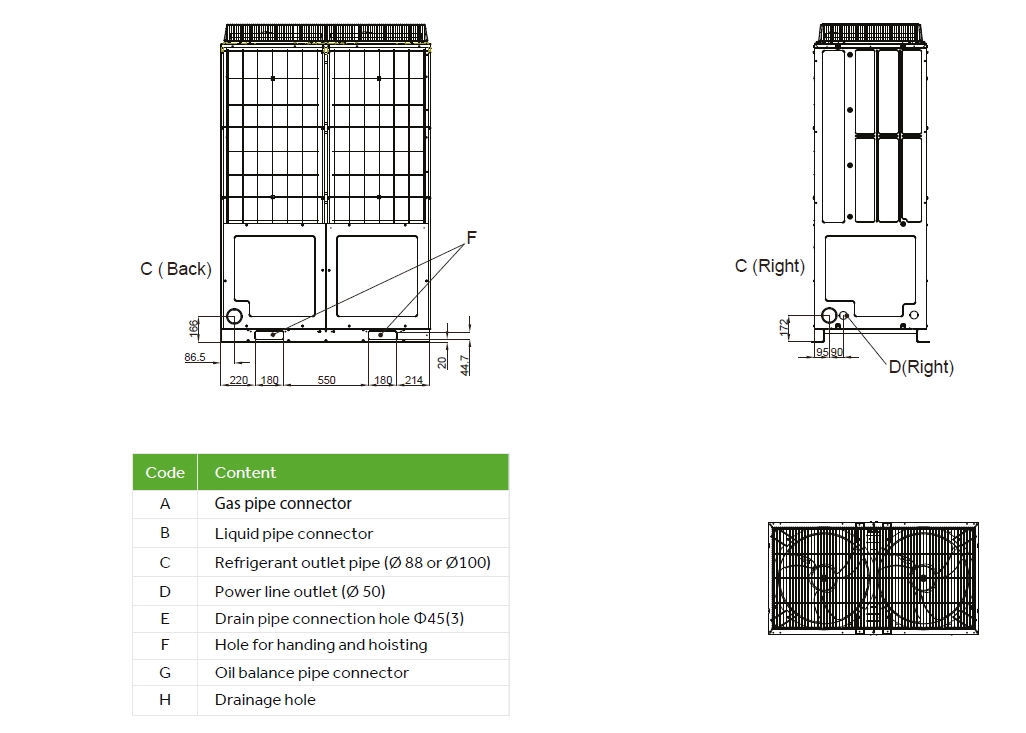

	外形寸法（W/D/H）		mm	1350×720×1690	1350×720×1690	1350×720×1690	1350×720×1690	1350×720×1690
	出荷寸法（W/D/H）		mm	1450×826×1885	1450×826×1885	1450×826×1885	1450×826×1885	1450×826×1885
	正味/出荷重量		kg	269/305	269/305	269/305	275/311	323/359
	コンプレッサータイプ			DC INV.スクロール
	コンプレッサーブランド			ミツビシі電気
	コンプレッサー数量			1INV
	冷媒タイプ			R410A
	冷媒充填量		kg	9.7	9.7	9.7	10	10
	冷媒液配管		mm	9.52	9.52	12.7	12.7	12.7
取付方法	冷媒ガス配管		mm	19.05	22.22	25.4	25.4	28.58
	オイル均等化パイプ		mm	9.52	9.52	9.52	9.52	9.52

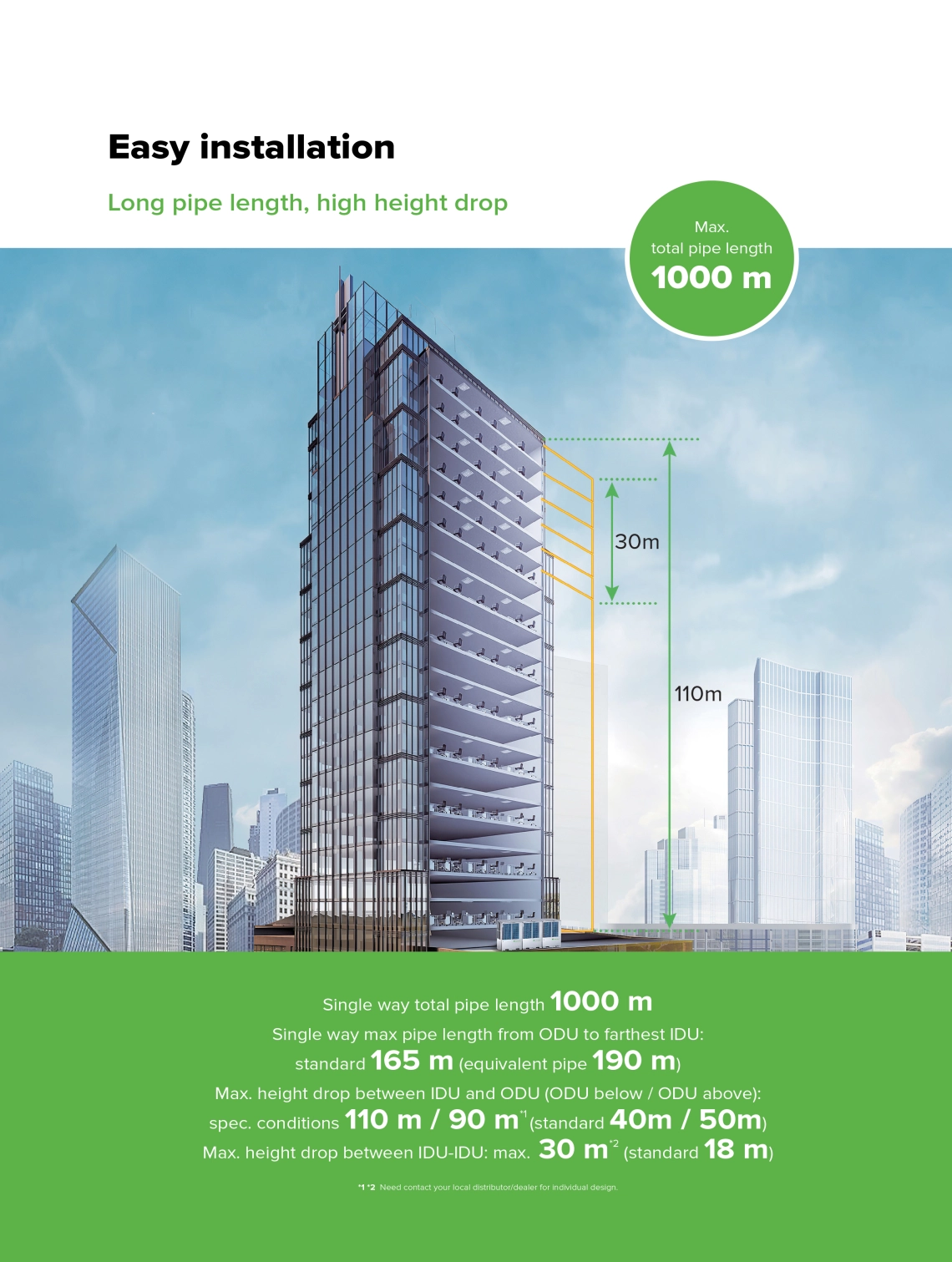

	最大パイプ全長		m	1000	1000	1000	1000	1000
	最大パイプ長 (相当/実際)		m	190/165	190/165	190/165	190/165	190/165
	I.U.&O.U間の最大降下 (O.U up/down⁾¹		m	90/110	90/110	90/110	90/110	90/110
	I.U.&O.^U2間の標準落差		m	50/40	50/40	50/40	50/40	50/40
	I.^U3間の最大降下		m	30	30	30	30	30
	I.^U4間の標準落差		m	18	18	18	18	18
	外部静圧		Pa	82	82	82	82	82
接続比率	接続可能室内機比率		%	50-160	50-160	50-160	50-160	50-160
	最大室内ユニット数			18	20	24	29	33
使用温度	冷却(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	暖房(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)	(-23...21)

仕様			単位	MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
				/	/	/	/
組み合わせモデル				/	/	/	/
				/	/	/	/
	容量範囲		馬力	18	20	22	24
容量	冷却		kw	50.4	56	61.5	68
	暖房		kw	56.5	63	69	73
	電源		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		定格入力	kW	13.62	15.56	17.57	19.71
	冷却	最大入力	kw	22.10	25.19	30.56	37.47
		定格電流	A	22.50	25.69	29.02	32.55
電気パラメータ		最大電流	A	36.15	41.1	49.65	60.45
		定格入力電力	kW	13.95	15.95	18.16	19.47
	暖房	最大入力電力	kw	22.68	25.19	27.72	28.62
		定格電流	А	23.04	26.34	29.99	32.15
		最大電流	А	37.8	42	46.05	47.4
	EERについて			3.70	3.60	3.50	3.45
	COP			4.05	3.95	3.80	3.75
	シアー			6.13	6.00	5.88	5.69
	スコップ			4.27	4.19	3.99	3.87
	エアフロー		m³/h	16200/15000	16200/15000	16200/15000	16200/15000
性能	音圧レベル		dB(A)	62	62	62	63
	音響パワーレベル		dB(A)	79	79	79	80

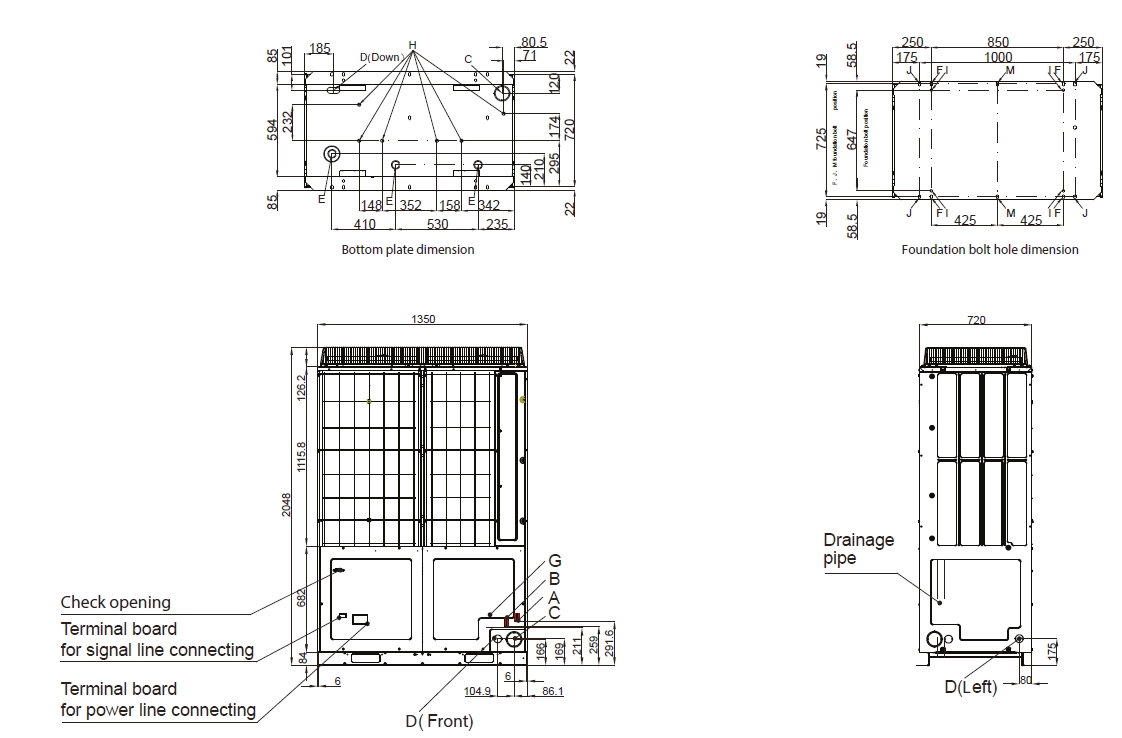

	外形寸法（W/D/H）		mm	1350×720×2048	1350×720×2048	1350×720×2048	1350×720×2048
	出荷寸法（W/D/H）		mm	1450×826×2225	1450×826×2225	1450×826×2225	1450×826×2225
	正味/出荷重量		kg	354/400	354/400	380/426	380/426
	コンプレッサータイプ			DC INV.スクロール
	コンプレッサーブランド			ミツビシі電気
	コンプレッサー数量			2INV
	冷媒タイプ			R410A
	冷媒充填量		kg	10	10	10	10
	冷媒液配管		mm	15.88	15.88	15.88	15.88
取付方法	冷媒ガス配管		mm	28.58	28.58	28.58	28.58
	オイルイコライジングパイプ		mm	9.52	9.52	9.52	9.52
	最大パイプ全長		m	1000	1000	1000	1000
	最大パイプ長 (相当/実際)		m	190/165	190/165	190/165	190/165
	I.U.&O.U間の最大降下 (O.U up/down⁾¹		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2間の標準落差		m	50/40	50/40	50/40	50/40
	I.^U3間の最大降下		m	30	30	30	30
	I.^U4間の標準落差		m	18	18	18	18
	外部静圧		Pa	82	82	82	82
接続比率	接続可能室内機比率		%	50-160	50-160	50-160	50-160
	最大室内ユニット数			37	41	45	49
使用温度	冷却(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	暖房(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

コンビネーションモジュール26-48HP
(2モジュール)

T1 3PH/380~400V/50(60)Hz

仕様			単位		MOV6-28X1EW1AD	MOV6-30X1EW1AD	MOV6-32X1EW1AD
				MOV6-12X1EW1AD	MOV6-14X1EW1AD	MOV6-14X1EW1AD	MOV6-14X1EW1AD
組み合わせモデル				MOV6-14X1EW1AD	MOV6-14X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD
				/	/	/	/
	容量範囲		馬力	26	28	30	32
容量	冷却		kw	73.5	80	85	90.4
	暖房		kw	82.5	90	95	101.5
	電源		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		定格入力	kW	18.85	20.51	22.16	23.88
	冷却	最大入力	kw	31.64	33.81	39.59	39.00
		定格電流	A	31.12	33.88	36.60	39.43
電気パラメータ		最大電流	A	53.5	56.8	65.2	64.55
		定格入力電力	kw	19.44	21.43	22.76	24.66
	暖房	最大入力電力	kw	29.28	31.20	32.80	38.28
		定格電流	А	32.10	35.39	37.59	40.73
		最大電流	А	47.3	50.4	53.08	63
	電子メール			3.90	3.90	3.84	3.79
	COP			4.24	4.20	4.17	4.12
	シアー			6.63	6.48	6.21	6.29
	スコップ			4.84	4.73	4.41	4.46
	エアフロー		m³/h	30000/26400	30000/26400	30600/27600	31200/28200
性能	音圧レベル		dB(A)	62	62.5	63	64
	音響パワーレベル		dB(A)	79	80	80	81
	外形寸法（W/D/H）		mm	1350×720×1690+ 1350×720×1690	(1350×720×1690)*2	1350×720×1690+ 1350×720×1690	1350×720×1690+ 1350×720×2048
	出荷寸法（W/D/H）		mm	1450×826×1885+ 1450×826×1885	(1450×826×1885)*2	1450×826×1885+ 1450×826×1885	1450×826×1885+ 1450×826×2225
	正味/出荷重量		kg	269/305+275/311	275/311+275/311	275/311+323/359	275/311+354/400
	コンプレッサータイプ			DC INV.スクロール
	コンプレッサーブランド			ミツビシі電気
	コンプレッサー数量			1INV+1INV	1INV*2	1INV+2INV	1INV+2INV
	冷媒タイプ			R410A
	冷媒充填量		kg	19.7	10	10	10
	冷媒液配管		mm	19.05	19.05	19.05	19.05
取付方法	冷媒ガス配管		mm	31.8	31.8	31.8	31.8
	オイルイコライジングパイプ		mm	9.52	9.52	9.52	9.52
	最大パイプ全長		m	1000	1000	1000	1000
	最大パイプ長 (相当/実際)		m	190/165	190/165	190/165	190/165
	I.U.&O.U間の最大降下 (O.U up/down⁾¹		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2間の標準落差		m	50/40	50/40	50/40	50/40
	I.^U3間の最大降下		m	30	30	30	30
	I.^U4間の標準落差		m	18	18	18	18
	外部静圧		Pa	82	82	82	82
接続比率	接続可能室内機比率		%	50-160	50-160	50-160	50-160
	最大室内ユニット数			53	58	62	64
使用温度	冷却(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	暖房(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

仕様			単位	MOV6-34X1EW1AD	MOV6-36X1EW1AD	MOV6-38X1EW1AD	MOV6-40X1EW1AD
				MOV6-16X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD	MOV6-20X1EW1AD
組み合わせモデル				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
				/	/	/	/
	容量範囲		馬力	34	36	38	40
容量	冷却		kw	95.4	101	106.4	112
	暖房		kw	106.5	113	119.5	126
	電源		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		定格入力	kW	25.53	27.46	29.18	31.11
	冷却	最大入力	kW	44.78	47.87	47.28	50.37
		定格電流	A	42.16	45.35	48.19	51.38
電気パラメータ		最大電流	A	72.95	77.9	77.25	82.2
		定格入力電力	kw	26.00	28.00	29.90	31.90
	暖房	最大入力電力	kw	39.88	42.39	47.87	50.37
		定格電流	А	42.94	46.24	49.38	52.68
		最大電流	А	65.68	69.88	79.8	84
	EER値			3.74	3.68	3.65	3.60
	COP			4.10	4.04	4.00	3.95
	シアー			6.07	6.01	6.08	6.00
	スコップ			4.21	4.17	4.23	4.19
	エアフロー		m³/h	31800/29400	31800/29400	32400/30000	32400/30000
性能	音圧レベル (H)		dB(A)	64.5	64.5	65	65
	音響パワーレベル (H)		dB(A)	82	82	83	83
	外形寸法（W/D/H）		mm	1350×720×1690+ 1350×720×2048	1350×720×1690+ 1350×720×2048	1350×720×2048+ 1350×720×2048	(1350×720×2048)*2
	出荷寸法（W/D/H）		mm	1450×826×1885+ 1450×826×2225	1450×826×1885+ 1450×826×2225	1450×826×2225+ 1450×826×2225	(1450×826×2225)*2
	正味/出荷重量		kg	323/359+354/400	323/359+354/400	354/400+354/400	354/400+354/400
	コンプレッサータイプ			DC INV.スクロール
	コンプレッサーブランド			ミツビシі電気
	コンプレッサー数量			2INV+2INV	2INV+2INV	2INV+2INV	2INV*2
	冷媒タイプ			R410A
	冷媒充填量		kg	20	20	20	20
	冷媒液配管		mm	19.05	19.05	19.05	19.05
取付方法	冷媒ガス配管		mm	38.1	38.1	38.1	38.1
	オイルイコライジングパイプ		mm	9.52	9.52	9.52	9.52
	最大パイプ全長		m	1000	1000	1000	1000
	最大パイプ長 (相当/実際)		m	190/165	190/165	190/165	190/165
	I.U.&O.U間の最大降下 (O.U up/down⁾¹		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2間の標準落差		m	50/40	50/40	50/40	50/40
	I.^U3間の最大降下		m	30	30	30	30
	I.^U4間の標準落差		m	18	18	18	18
	外部静圧		Pa	82	82	82	82
接続比率	接続可能室内機比率		%	50-160	50-160	50-160	50-160
	最大室内ユニット数			37	41	45	49
使用温度	冷却(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	暖房(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

仕様			単位	MOV6-42X1EW1AD	MOV6-44X1EW1AD	MOV6-46X1EW1AD	MOV6-48X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
組み合わせモデル				MOV6-22X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
				/	/	/	/
	容量範囲		馬力	42	44	46	48
容量	冷却		kw	117.5	124	129.5	136
	暖房		kw	132	136	142	146
	電源		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		定格入力	kW	33.13	35.27	37.28	39.42
	冷却	最大入力	kW	55.75	62.66	68.03	74.94
		定格電流	A	54.71	58.24	61.57	65.10
電気パラメータ		最大電流	A	90.75	101.55	110.1	120.9
		定格入力電力	kW	34.11	35.42	37.62	38.93
	暖房	最大入力電力	kw	52.91	53.81	56.34	57.24
		定格電流	А	56.33	58.49	62.14	64.30
		最大電流	А	88.05	89.4	93.45	94.8
	電子レンジ			3.55	3.52	3.47	3.45
	COP			3.87	3.84	3.77	3.75
	シアー			5.96	5.84	5.80	5.69
	スコップ			4.08	4.01	3.93	3.87
	エアフロー		m³/h	32400/30000	32400/30000	32400/30000	32400/30000
性能	音圧レベル		dB(A)	65	65.5	65.5	66
	音響パワーレベル		dB(A)	83	83	83	84
	外形寸法（W/D/H）		mm	1350×720×2048+ 1350×720×2048	1350×720×2048+ 1350×720×2048	1350×720×2048+ 1350×720×2048	(1350×720×2048)*2
	出荷寸法（W/D/H）		mm	1450×826×2225+ 1450×826×2225	1450×826×2225+ 1450×826×2225	1450×826×2225+ 1450×826×2225	(1450×826×2225)*2
	正味/出荷重量		kg	354/400+380/426	354/400+380/426	380/426+380/426	380/426+380/426
	圧縮機のタイプ			DC INV。スクロール
	コンプレッサーブランド			ミツビシі電気
	コンプレッサー数量			2INV+2INV	2INV+2INV	2INV+2INV	2INV*2
	冷媒タイプ			R410A
	冷媒充填量		kg	20	20	20	20
	冷媒液配管		mm	19.05	19.05	19.05	19.05
取付方法	冷媒ガス配管		mm	38.1	38.1	38.1	38.1
	オイルイコライジングパイプ		mm	9.52	9.52	9.52	9.52
	最大パイプ全長		m	1000	1000	1000	1000
	最大パイプ長 (相当/実際)		m	190/165	190/165	190/165	190/165
	I.U.&O.U間の最大降下 (O.U up/down⁾¹		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2間の標準落差		m	50/40	50/40	50/40	50/40
	I.^U3間の最大降下		m	30	30	30	30
	I.^U4間の標準落差		m	18	18	18	18
	外部静圧		Pa	82	82	82	82
接続比率	接続可能室内機比率		%	50-160	50-160	50-160	50-160
	最大室内ユニット数			64	64	64	64
使用温度	冷却(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	暖房(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

コンビネーションモジュール50-72HP
(3モジュール)

T1 3PH/380~400V/50(60)Hz

仕様			ユニット	MOV6-50X1EW1AD	MOV6-52X1EW1AD	MOV6-54X1EW1AD	MOV6-56X1EW1AD
				MOV6-14X1EW1AD	MOV6-16X1EW1AD	MOV6-16X1EW1AD	MOV6-16X1EW1AD
組み合わせモデル				MOV6-18X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD	MOV6-20X1EW1AD
				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
	容量範囲		馬力	50	52	54	56
容量	冷却		kw	140.8	146	151.4	157
	暖房		kw	158	163	169.5	176
	電源		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		定格入力	kW	37.50	39.37	41.08	43.02
	冷却	最大入力	kW	61.10	70.55	69.96	73.05
		定格電流	A	61.93	65.01	67.85	71.04
電気パラメータ		最大電流	A	100.7	114.7	114.05	119
		定格入力電力	kW	38.62	40.05	41.95	43.95
	暖房	最大入力電力	kw	60.96	59.59	65.07	67.57
		定格電流	А	63.77	66.14	69.28	72.58
		最大電流	А	100.8	97.76	107.68	111.88
	EER値			3.75	3.71	3.69	3.65
	COP			4.09	4.07	4.04	4.00
	シアー			6.36	6.12	6.05	6.01
	スコップ			4.39	4.17	4.20	4.18
	エアフロー		m³/h	47400/43800	47400/43800	48000/44400	48000/44400
性能	音圧レベル		dB(A)	66	66	66.5	66.5
	音響パワーレベル		dB(A)	84	84	85	85
	外形寸法（W/D/H）		mm	1350×720×1690+ (1350×720×2048)*2	(1350×720×1690)*2+ 1350×720×2048	1350×720×1690+1350×720× 2048+1350×720×2048	1350×720×1690+ (1350×720×2048)*2
	出荷寸法（W/D/H）		mm	1450×826×1885+ (1450×826×2225)*2	1450×826×1885）*2+ 1450×826×2225	1450×826×1885+1450×826× 2225+1450×826×2225	1450×826×1885+ (1450×826×2225)*2
	正味/出荷重量		kg	275/311+354/400+354/400	323/359+354/400+354/400	323/359+354/400+354/400	323/359+354/400+354/400
	コンプレッサータイプ			DC INV.スクロール
	コンプレッサーブランド			ミツビシі電気
	コンプレッサー数量			1INV+2INV*2	2INV*2+2INV	2INV+2INV+2INV	2INV+2INV*2
	冷媒タイプ			R410A
	冷媒充填量		kg	30	30	30	30
	冷媒液配管		mm	19.05	19.05	19.05	19.05
取付方法	冷媒ガス配管		mm	38.1	38.1	38.1	41.3
	オイルイコライジングパイプ		mm	9.52	9.52	9.52	9.52
	最大パイプ全長		m	1000	1000	1000	1000
	最大パイプ長 (相当/実際)		m	190/165	190/165	190/165	190/165
	I.U.&O.U間の最大降下 (O.U up/down⁾¹		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2間の標準落差		m	50/40	50/40	50/40	50/40
	I.^U3間の最大降下		m	30	30	30	30
	I.^U4間の標準落差		m	18	18	18	18
	外部静圧		Pa	82	82	82	82
接続比率	接続可能室内機比率		%	50-160	50-160	50-160	50-160
	最大室内ユニット数			64	64	64	64
使用温度	冷却(DB)		°C	(-5...50)	(-5...50)	(-5..50)	(-5...50)
	暖房(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23..21)

仕様			単位	MOV6-58X1EW1AD	MOV6-60X1EW1AD	MOV6-62X1EW1AD	MOV6-64X1EW1AD
				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
組み合わせモデル				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
	容量範囲		馬力	58	60	62	64
容量	冷却		kw	162.4	168	173.5	180
	暖房		kw	182.5	189	195	199
	電源		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		定格入力	kW	44.73	46.67	48.68	50.82
	冷却	最大入力	kw	72.47	75.56	80.93	87.84
		定格電流	A	73.88	77.07	80.40	83.93
電気パラメータ		最大電流	A	118.35	123.3	131.85	142.65
		定格入力電力	kw	45.85	47.85	50.06	51.37
	暖房	最大入力電力	kw	73.05	75.56	78.09	78.99
		定格電流	А	75.72	79.02	82.67	84.83
		最大電流	А	121.8	126	130.05	131.4
	電子メール			3.63	3.60	3.56	3.54
	COP			3.98	3.95	3.90	3.87
	シアー			6.06	6.00	5.98	5.90
	スコップ			4.27	4.19	4.12	4.07
	エアフロー		m³/h	48600/45000	48600/45000	48600/45000	48600/45000
性能	音圧レベル		dB(A)	67	67	67	67
	音響パワーレベル		dB(A)	85	85	85	85
	外形寸法（W/D/H）		mm	1350×720×2048+ (1350×720×2048)*2	(1350×720×2048)*3	(1350×720×2048)*2+ 1350×720×2048	(1350×720×2048)*2+ 1350×720×2048
	出荷寸法（W/D/H）		mm	1450×826×2225+ (1450×826×2225)*2	(1450×826×2225)*3	(1450×826×2225)*2+ (450×826×2225)	(1450×826×2225)*2+ 1450×826×2225
	正味/出荷重量		kg	354/400+354/400+380/426	354/400+354/400+380/426	354/400+354/400+380/426	354/400+354/400+380/426
	コンプレッサータイプ			DC INV.スクロール
	コンプレッサーブランド			ミツビシі電気
	コンプレッサー数量			2INV+2INV*2	2INV*3	2INV*2+2INV	2INV*2+2INV
	冷媒タイプ			R410A
	冷媒充填量		kg	30	30	30	30
	冷媒液配管		mm	19.05	19.05	19.05	19.05
取付方法	冷媒ガス配管		mm	41.3	41.3	41.3	41.3
	オイルイコライジングパイプ		mm	9.52	9.52	9.52	9.52
	最大パイプ全長		m	1000	1000	1000	1000
	最大パイプ長 (相当/実際)		m	190/165	190/165	190/165	190/165
	I.U.&O.U間の最大降下 (O.U up/down⁾¹		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2間の標準落差		m	50/40	50/40	50/40	50/40
	I.^U3間の最大降下		m	30	30	30	30
	I.^U4間の標準落差		m	18	18	18	18
	外部静圧		Pa	82	82	82	82
接続比率	接続可能室内機比率		%	50-160	50-160	50-160	50-160
	最大室内ユニット数			64	64	64	64
使用温度	冷却(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	暖房(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

仕様			単位	MOV6-66X1EW1AD	MOV6-68X1EW1AD	MOV6-70X1EW1AD	MOV6-72X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
組み合わせモデル				MOV6-22X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
				MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
	容量範囲		馬力	66	68	70	72
容量	冷却		kW	185.5	192	197.5	204
	暖房		kw	205	209	215	219
	電源		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		定格入力	kW	52.84	54.98	56.99	59.13
	冷却	最大入力	kW	93.22	100.13	105.50	112.41
		定格電流	A	87.26	90.79	94.12	97.65
電気的パラメータ		最大電流	A	151.2	162	170.55	181.35
		定格入力電力	kw	53.57	54.88	57.09	58.40
	暖房	最大入力電力	kw	81.53	82.43	84.96	85.86
		定格電流	А	88.48	90.64	94.29	96.45
		最大電流	А	135.45	136.8	140.85	142.2
	EER値			3.51	3.49	3.47	3.45
	COP			3.83	3.81	3.77	3.75
	シアー			5.86	5.79	5.77	5.69
	スコップ			4.00	3.96	3.91	3.87
	エアフロー		m³/h	48600/45000	48600/45000	48600/45000	48600/45000
性能	音圧レベル		dB(A)	67	67.5	67.5	68
	音響パワーレベル		dB(A)	86	86	86	86
	外形寸法（W/D/H）		mm	1350×720×2048+1350×720× 2048+1350×720×2048	1350×720×2048+ (1350×720×2048)*2	1350×720×2048+ (1350×720×2048)*2	(1350×720×2048)*3
	出荷寸法（W/D/H）		mm	1450×826×2225+1450× 826×2225+1450×826×2225	1450×826×2225+ (1450×826×2225)*2	1450×826×2225+ (1450×826×2225)*2	(1450×826×2225)*3
	正味/出荷重量		kg	354/400+380/426+380/426	354/400+380/426+380/426	380/426+380/426+380/426	380/426+380/426+380/426
	圧縮機のタイプ			DC INV.スクロール
	コンプレッサーブランド			ミツビシі電気
	コンプレッサー数量			2INV+2INV+2INV	2INV+2INV*2	2INV+2INV*2	2INV*3
	冷媒タイプ			R410A
	冷媒充填量		kg	30	30	30	30
	冷媒液配管		mm	22.22	22.22	22.22	22.22
取付方法	冷媒ガス配管		mm	44.5	44.5	44.5	44.5
	オイルイコライジングパイプ		mm	9.52	9.52	9.52	9.52
	最大パイプ全長		m	1000	1000	1000	1000
	最大パイプ長 (相当/実際)		m	190/165	190/165	190/165	190/165
	I.U.&O.U間の最大降下 (O.U up/down⁾¹		m	90/110	90/110	90/110	90/110
	I.U.&O.^U2間の標準落差		m	50/40	50/40	50/40	50/40
	I.^U3間の最大降下		m	30	30	30	30
	I.^U4間の標準落差		m	18	18	18	18
	外部静圧		Pa	82	82	82	82
接続比率	接続可能室内機比率		%	50-160	50-160	50-160	50-160
	最大室内ユニット数			64	64	64	64
使用温度	冷却(DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	暖房(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

1.EN14511に準拠したパワーテスト済み。
2.能力は以下の条件におけるものです：
冷房：室内温度27 °C DB/ 19 °C WB、室外温度35 °C DB、接続配管長さ7.5 m、高低差0。35 °C DB、長さ7.5mの接続配管、高低差0。

暖房：室内温度20 °C DB、室外温度7 °C/6 °C WB。7 °C/6 °C WB、接続配管の長さ - 7.5m、高低差 - 0
3.当社の技術革新の方針に従い、一部の仕様は予告なく変更されることがあります。

外形寸法

mov6-8x1ew2ad mov6-10x1ew2ad mov6-12x1ew1ad mov6-14x1ew1ad mov6-16x1ew1ad

dimensions

外形寸法

dimensions_1

外形寸法

mov6-18x1ew1ad mov6-20x1ew1ad mov6-22x1ew1ad mov6-24x1ew1ad

dimensions_2

寸法図

dimensions_3

注：エアダクトを取り付ける場合、エアダクト内部は長方形になります：長さ×幅≥1300mm×660mm

MRF 6

コンプレッサー技術

電子膨張弁制御技術

高い信頼性

外形寸法

外形寸法

外形寸法

寸法図

ご購入またはご質問はこちら
