前面排出型室外機 MRF S

完璧なコンパクト・ソリューション

冷却能力： 12.10 ... 31.50 kW

MRF Sシステムの利点

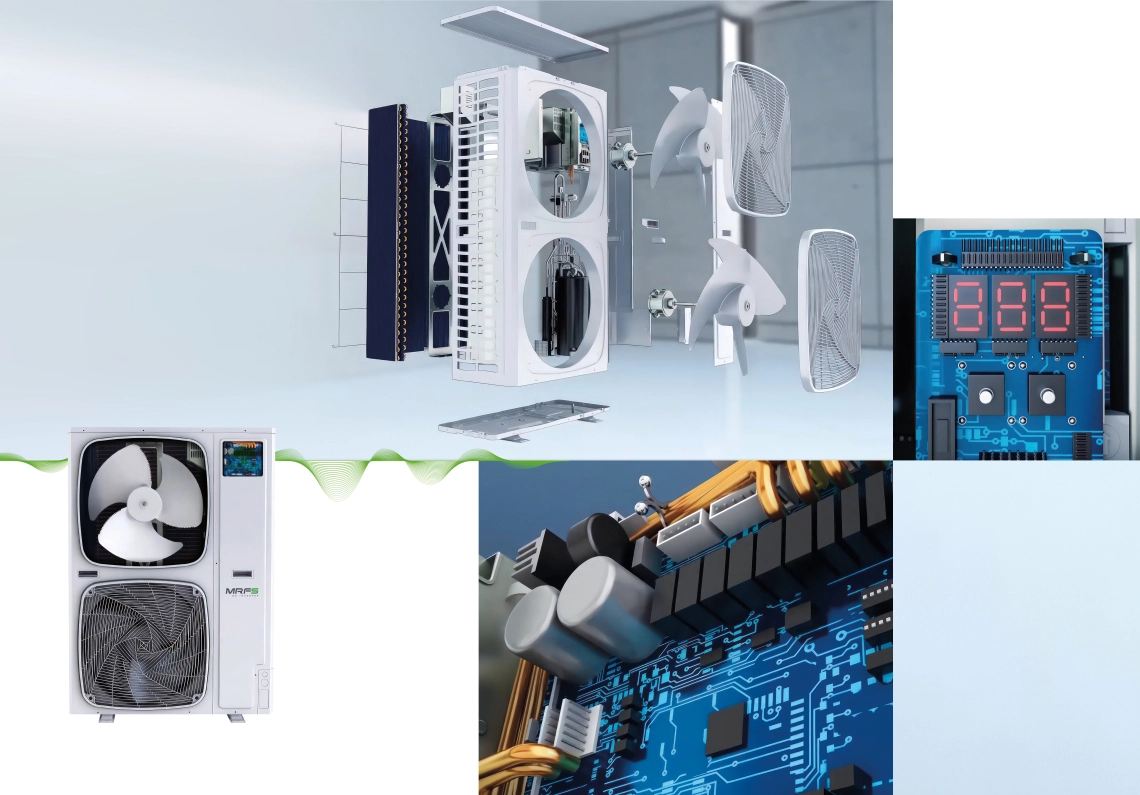

自己診断機能により 、システムの故障の可能性を迅速かつ簡単に検出できます。ボードには3桁のディスプレイとボタンがあり、高速冷却モードを直接開始し、システムをチェックすることができます。

プリント基板の冷却を向上させる特殊なハウジング構造。「特殊ハウジング構造

mrf s

新型空力ファン550mm超大口径航空宇宙用ヘリックスファンにより、騒音レベルを3dB(A)低減。
吸気経路と排気経路を拡大。気流方向はグリル方向に沿い、騒音レベルを2～4dB(A)低減。
自動消音機能。PCBにより設定されたナイトモードは8dB(A)低い。

先進技術

テクノロジーのリーダーシップ（4-6馬力）

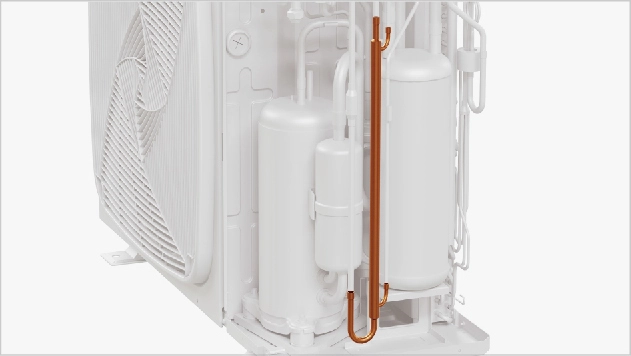

2段階過冷却サイクル技術により、ユニット効率を9%向上。(ダブルファン)
30°Cアンダークーリングを最大化し、ユニットの冷凍能力を46%向上。

Leadership in technology

増加のエンタルピーはガスを、実現します単位の強力な暖房容量を補充します

暖房サイクルを例にとると、環境温度が低い場合、室外機の熱交換能力は低下する。圧縮機によって戻される空気の量は減らされ、屋内単位の熱交換器の暖房周期の冷却剤の量を高め、それにより改善された暖房容量を達成します。

高いEERとCOP(8/10/12HP)

エネルギー効率の向上

DCファンとファンモーター

DCインバータファンモータは、部分負荷の実行でより高い効率

16段階の速度制御、特に低速で高効率運転
ACモーターに比べて効率が45%向上し、入力電力が大幅に減少する。

大口径ファン

570mm の大きい直径ファン、より大きい気流およびより高い効率（8/10/12HP）

アップグレードされた構成、アップグレードされた性能（8/10/12馬力の側面の排出）

より大きい室外容量、より適用範囲が広い。

室内機と室外機のセルフクリーニング

室内機と室外機のクリーニングモード変換をノンストップで行い、ODUの廃熱をIDUの霜取りに豊富に利用します。同時に、IDUはODUの廃熱を利用して熱交換器を霜取りし、凝縮水を乾燥させ、効果的にカビの繁殖を防ぎます。

MRF Sシステムのエネルギー効率

ツインロータリーDCコンプレッサー

Mycondは、消費電力を5％削減したDCインバータコンプレッサーを提供しています（14 kWモデル）。DCファンモーターと550mmの大型ファンにより、消費電力は38％、風量は8％増加しました。大型熱交換器。熱交換面積が10％増加。

スマート霜取りプログラムは、熱交換の効率とシステム容量に基づいて開始されます。その結果、温度変動が最小限に抑えられ、冬場でも快適な状態が保証されます。

新しいファン設計により、ダイナミックバランスが良く、システムが安定運転し、振動が少なく、低騒音、高効率です。部分負荷運転では、より高い効率が得られます。

低騒音

夜間静音運転機能騒音は45dB(A)まで下げることができます。

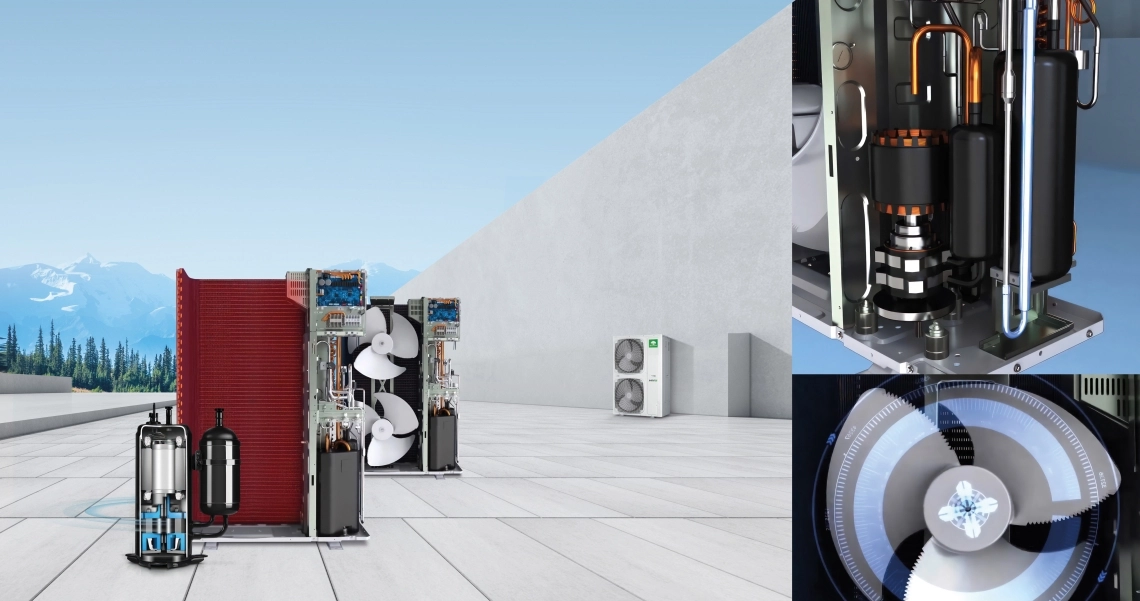

新型DCインバーターツインロータリーコンプレッサー

小さいトルクの変更、よい動的バランス、システムは、少し振動、低雑音、高性能安定して動く
部分的な負荷ランニングでより高い効率

極度の慰め

新しい空気力学のファン 550mm の超大きな直径の航空宇宙螺旋形のファン。
拡大された空気吸入経路とらせん状の空気排出経路空気の流れ方向はグリル方向に従います。
自動消音プログラム PCBで設定された夜間モード、8dB(A)の低音。

低騒音運転

DC インバーター圧縮機、滑らかな操作、頻繁に compressor を始める必要性は効果的に屋外の騒音を減らします
ベクトルインバータ制御、より正確な制御
DCファンモータ、モータブラケットは、非共振構造を使用し、モータのスムーズな動作を確保し、動作ノイズを低減する
大口径ファン、航空より静かな原理による設計

容易な取付け

コンパクトなサイドディスチャージデザイン、大容量、小フットプリント / 小フットプリント、わずか0.42m2、43％の床面積を削減することができます。

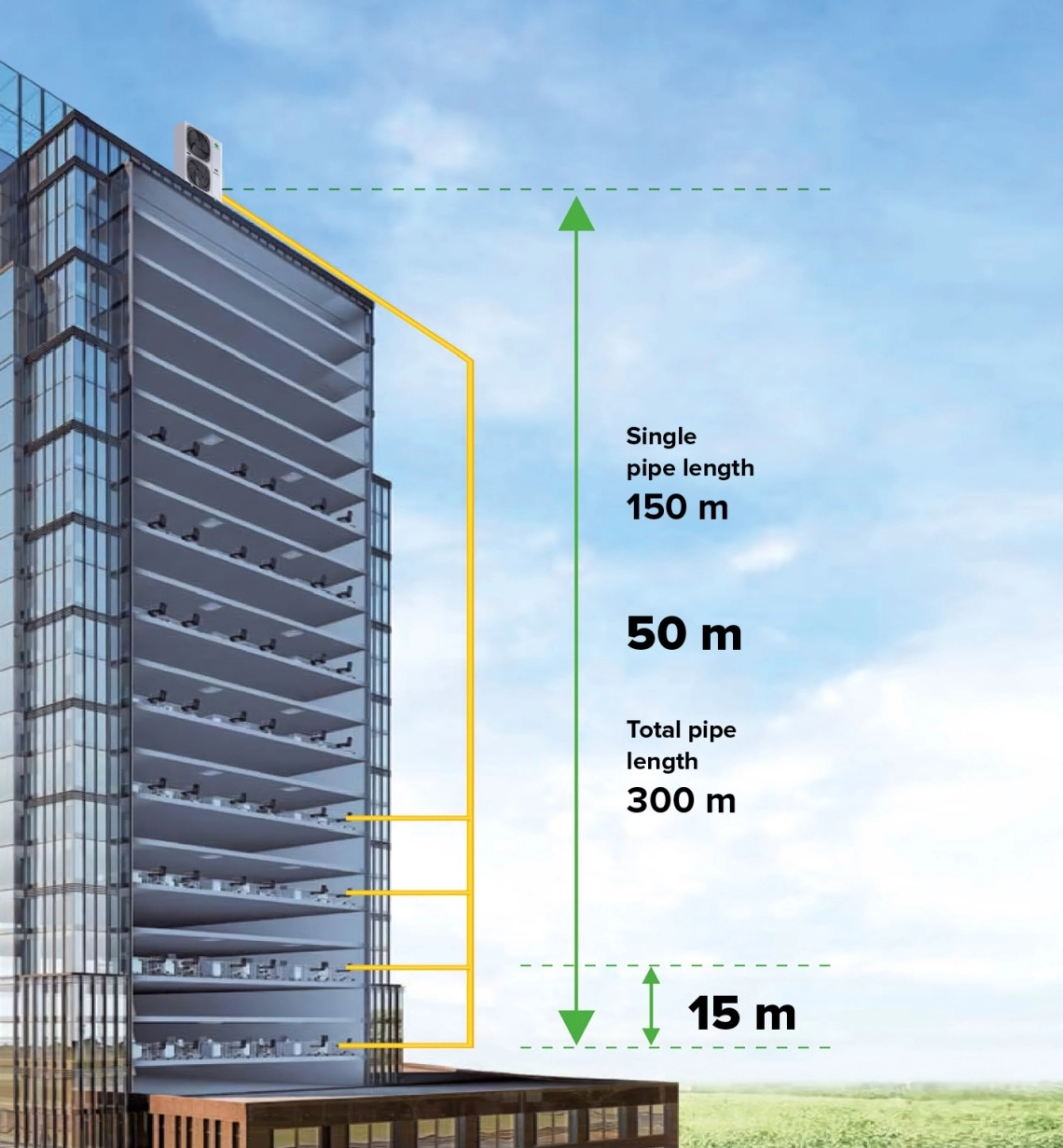

パイプの長さが長く、高さの落差が増加

パイプ全長：300m
単管パイプ長最大150 m*1
ODUから最初の分岐まで110 m
最初の分岐から最遠のIDUユニットまで40 m
高低差：50m（上のODU）／40m（下のODU）
室内ユニット間の高低差：15 m

*1 個々の設計については、最寄りの代理店/販売店にお問い合わせください。

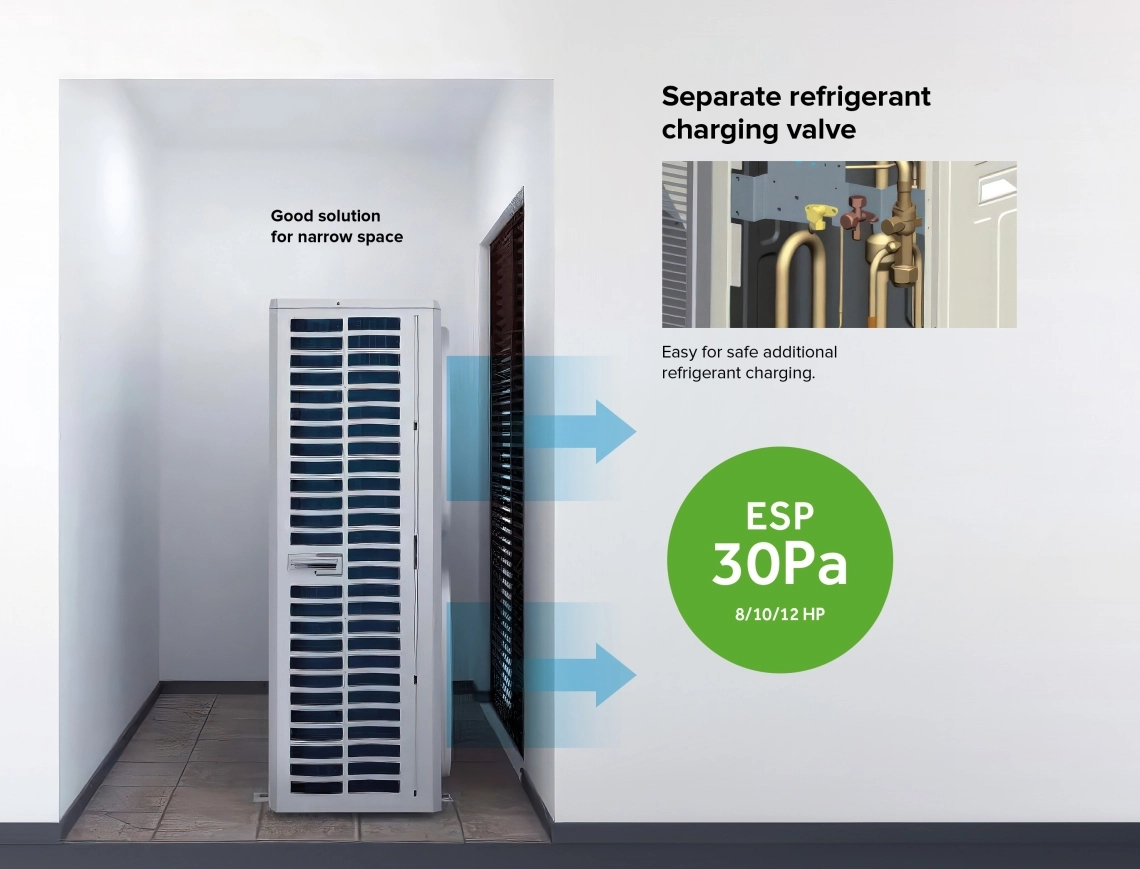

コンパクトなサイドディスチャージデザイン

室外ユニットのコンパクトな寸法は、オフィス、商業施設、住宅地など、他の用途のために床面積を最大限に利用することができます。これにより、建物の機能性を高めることができます。

1ph/220 240V/50(60)Hz

3ph/380 400V/50(60)Hz

仕様		単位	仕様単相ユニット			仕様3相ユニット
			MOS-04X1EV2AD	MOS-05X1EV2AD	MOS-06X1EV2AD	MOS-04X1EW2AD	MOS-05X1EW2AD	MOS-06X1EW2AD
	パワークラス	HP	4	5	6	4	5	6
容量^[1］	冷却	kW	12,10	14,00	15,50	12,10	14,00	15,50
	暖房	kW	12,10	14,00	15,50	12,10	14,00	15,50
	電源	Ph/V/Hz	1/220~240/50(60)	1/220~240/50(60)	1/220~240/50(60)	3/380~400/50(60)	3/380~400/50(60)	3/380~400/50(60)
	定格入力電力 - 冷却	kW	3,61	4,33	5,17	3,61	4,33	5,17
	最大入力電流 - 冷却	A	34,10	35,50	36,90	11,40	11,90	12,90
	定格入力 - 暖房	kW	3,23	3,76	5,00	3,23	3,76	5,00
	最大入力電流 - 加熱	A	32,70	34,10	35,50	10,90	11,40	11,90
電気パラメータ	EERエネルギークラス	/	3,35	3,23	3,00	3,35	3,23	3,00
	COPエネルギークラス	/	3,75	3,72	3,10	3,75	3,72	3,10
	SEERエネルギークラス (T1)	/	6,82	6,65	6,80	6,82	6,65	6,80
	SCOPエネルギークラス (T1)	/	4,05	4,11	4,05	4,05	4,11	4,05
	ŋ% ŋ% ŋ% ŋ	%	270	263	269	270	263	269
	ŋ s,h % % ŋ	%	159	161	159	159	161	159
ファン	風量	^m3/h	7200	7200	7200	7200	7200	7200
音圧レベル	音圧レベル（冷却）	dB(A)	57	58	59	57	58	59
	音圧レベル（暖房）	dB(A)	57	58	59	57	58	59
外形寸法	単位寸法 WxDxH	mm	950x370x1350	950x370x1350	950x370x1350	950x370x1350	950x370x1350	950x370x1350
	パッケージ寸法 WxDxH	mm	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420
重量	正味/出荷重量	kg	108/123	108/123	108/123	108/123	108/123	108/123
	コンプレッサータイプ	/	DCツインロータリ
コンプレッサー	モーター出力	W	4130	4130	4130	4060	4060	4060
	コンプレッサー台数	/	1	1	1	1	1	1
冷媒	冷媒タイプ	/	R410A	R410A	R410A	R410A	R410A	R410A
	プレチャージ冷媒数量	kg	4,00	4,00	4,00	4,00	4,00	4,00
	Ø 液体側冷媒パイプ	mm (インチ)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
	Ø ガス側冷媒パイプ	mm (インチ)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)
	最大配管長	m	300	300	300	300	300	300
配管	最大配管直線長（等価/実数）	m	175/150	175/150	175/150	175/150	175/150	175/150
	IUとOUの標準落差	m	50	50	50	50	50	50
	IU間最大落差 *3	m	15	15	15	15	15	15
接続比率	屋内/屋外容量比	%	50-130	50-130	50-130	50-130	50-130	50-130
	接続可能なIUの最大数	/	8	10	13	8	10	13
使用温度	冷却	°C	-5~50	-5~50	-5~50	-5~50	-5~50	-5~50
	冷却	°C	-20~27	-20~27	-20~27	-20~27	-20~27	-20~27

(*) 記載の仕様は、冷房モード、室内温度27℃DB / 19℃WB
室外温度 35°C DB / 24°C DB。暖房モード、室内温度20℃DB、室外温度7℃WB / 6℃DB

3ph/380 400V/50(60)Hz

仕様		単位	MOS-08X1EW2AD	MOS-10X1EW2AD	MOS-12X1EW2AD
	パワークラス	HP	8	10	12
容量^[1］	冷却	kW	22,60	28,00	31,50
	暖房	kW	22,60	30,50	31,50
	供給電力	Ph/V/Hz	3/380~415/50/(60)	3/380~415/50/(60)	3/380~415/50/(60)
	定格入力電力 - 冷却	kW	6,95	8,67	11,52
	最大入力電流 - 冷却	A	19,00	23,80	25,40
	定格入力 - 暖房	kW	5,79	8,03	8,49
	最大入力電流 - 加熱	A	18,00	22,60	24,20
電気パラメータ	EERエネルギークラス	/	3,25	3,23	2,73
	COPエネルギークラス	/	3,90	3,80	3,71
	SEERエネルギークラス (T1)	/	7,67	7,65	7,47
	SCOPエネルギークラス（T1）	/	4,05	4,16	4,21
	ŋ s,h %.	%	304	303	296
	パーセント	%	159	163	165
ファン	風量（強）	^m3/h	10000	10000	10000
音圧レベル	音圧レベル（冷却）	dB(A)	63	64	65
	音圧レベル（暖房）	dB(A)	63	65	67

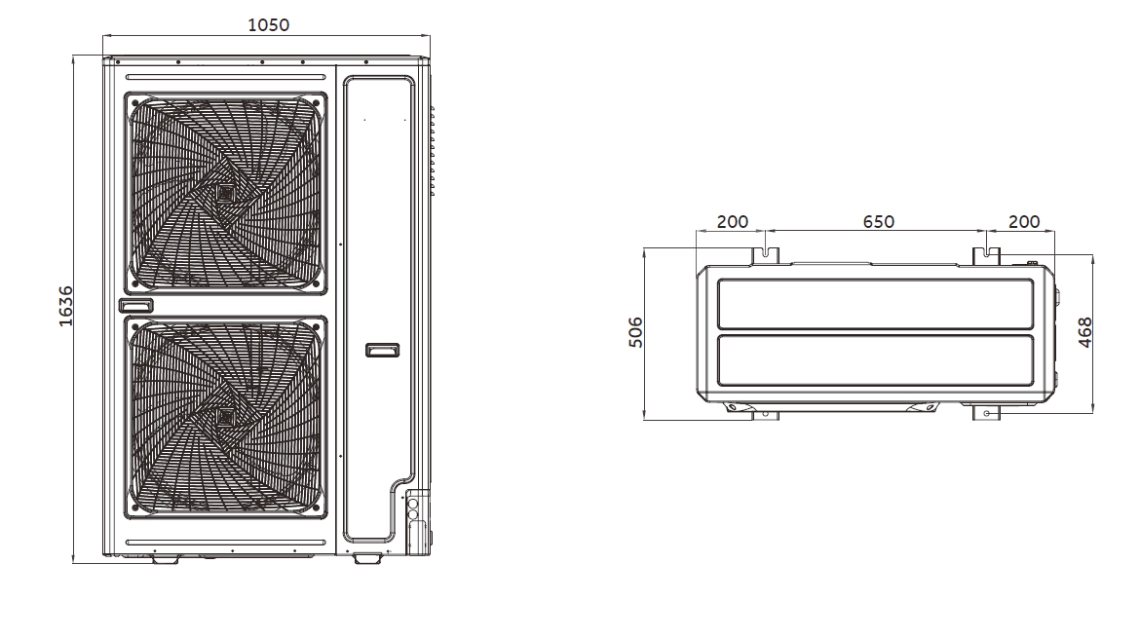

外形寸法	単位寸法 WxDxH	mm	1050x400x1636	1050x400x1636	1050x400x1636
	パッケージ寸法 WxDxH	mm	1150x510x1790	1150x510x1790	1150x510x1790
重量	正味/出荷重量	kg	149/168	149/168	149/168
	コンプレッサータイプ	/	DCツインロータリ
コンプレッサー	モーター出力	W	6270	6270	6270
	コンプレッサー台数	/	1	1	1
冷媒	冷媒タイプ	/	R410A	R410A	R410A
	プレチャージ冷媒数量	kg	5,10	5,10	5,10
	Ø 液体側冷媒パイプ	mm (インチ)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
	Ø ガス側冷媒パイプ	mm (インチ)	19,05 (3/4)	22,22 (7/8)	25,40 (1)
	最大配管長	m	300	300	300
配管	最大配管直線長 (等価/実数)	m	175/150	175/150	175/150
	IU-OU間の標準落差	m	50	50	50
	IU間最大落差 *3	m	15	15	15
接続比率	屋内/屋外容量比	%	50-130	50-130	50-130
	接続可能なIUの最大数	/	13	16	19
使用温度	冷却	°C	-5~50	-5~50	-5~50
	冷却	°C	-20~27	-20~27	-20~27

(*) 表示の仕様は以下の試験条件で得られたものです：冷房モード、室内温度27°C DB / 19°C WB
室外温度 35°C DB / 24°C DB。暖房モード、室内温度20°C DB、室外温度7°C WB / 6°C DB。
データは変動する可能性があるため、あくまで目安です。製品購入前に、データの正確性をサプライヤーにご確認ください。

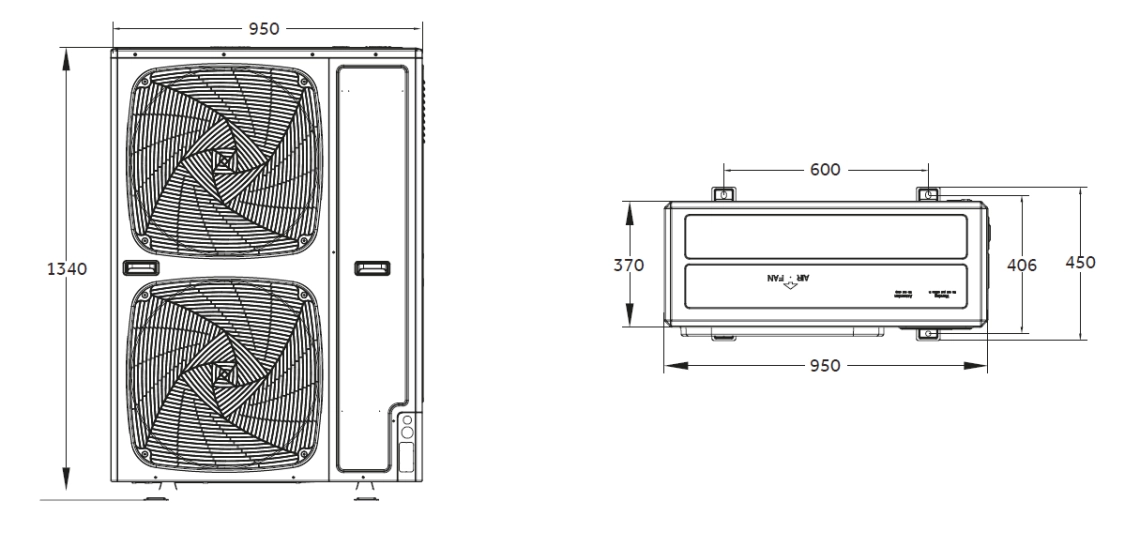

外形寸法

mos-04x1ev2ad mos-05x1ev2ad mos-06x1ev2ad mos-04x1ew2ad mos-05x1ew2ad mos-06x1ew2ad

dimensions
