熱回収換気ユニット MCFAシリーズ

熱回収型換気ユニットMYCOND MCFAは、室内に快適な新鮮空気を供給するよう設計されています。このユニットは、新鮮な外気を室内に供給し、空気交換を行うことで、十分な酸素含有量、適切な温度・湿度レベル、汚染レベルがほぼゼロの健康的な環境を作り出します。
風量: 250 ...500 m3/h

ご購入またはご質問はこちら
熱回収換気ユニット MCFAシリーズ

ツイン高効率ECファンと高効率カウンターフロー熱交換器(効率最大95%)を搭載。マスターコントロールパネルとリモートLCDコントローラーパネル(オプション)を装備しています。G4/F7フィルター(オプション)は、屋外の塵埃の侵入を効果的に防ぎ、室内の空気を新鮮で清潔に保ちます。

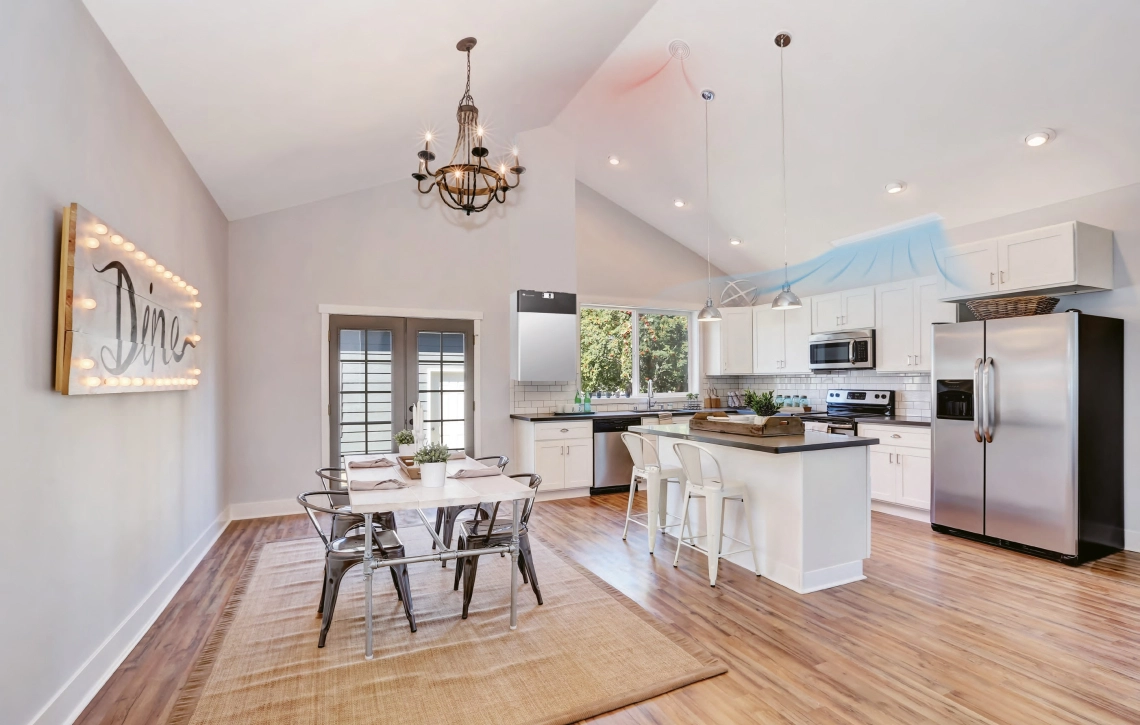

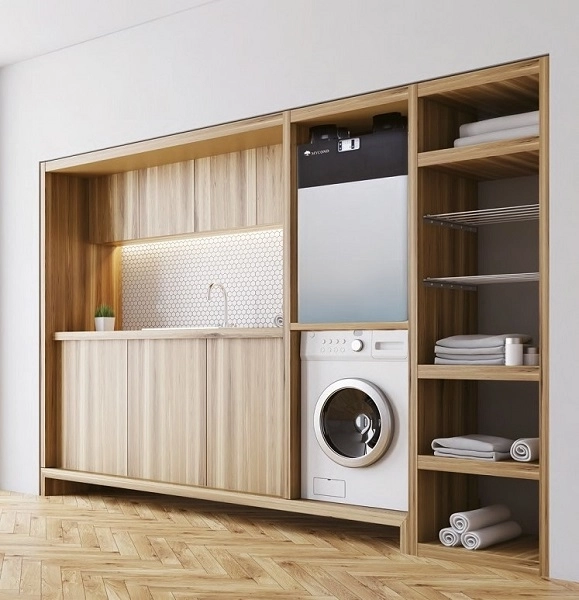

マイコンド換気ユニットMCFAをキッチン内部に設置

ユニットは新鮮な外気を取り込み、空気交換により適切な温度と湿度を保ち、酸素が豊富で汚染物質ゼロに近い健康的な住環境を作り出します。非常に便利なレイアウトと静かな運転音で、この信頼性が高く使いやすいシステムは、一戸建てにもマンションにも適しています。

マイコンド換気ユニット MCFA コンパクト配置

総合性能

  • 新鮮な空気の供給(250~500m3/h)
  • 極めて効率的な熱交換(最大95)
  • 風量調節可能なECファン
  • 高効率の空気浄化
  • 静かで信頼性の高い運転
  • リモートコントロール

機能セット

  • 自動バイパス機能
  • 霜取り機能
  • 湿度調整
  • Modbusコントロール
  • Mycondアプリ*による遠隔操作
  • エアフィルターと浄化
  • 柔軟な設置

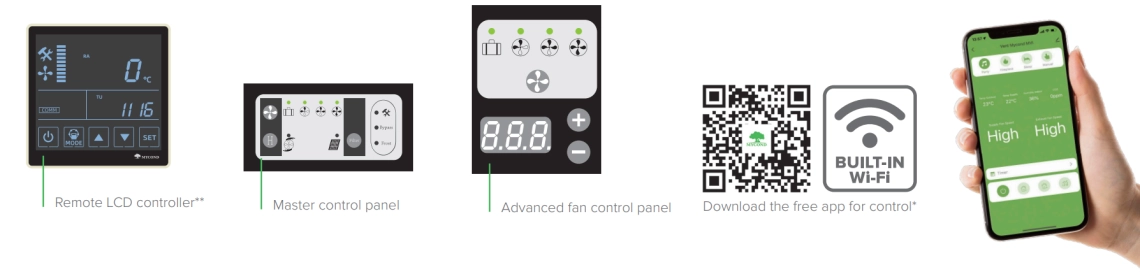

マイコンド換気制御法 MCFA

* オプションとして近日発売
**別売り

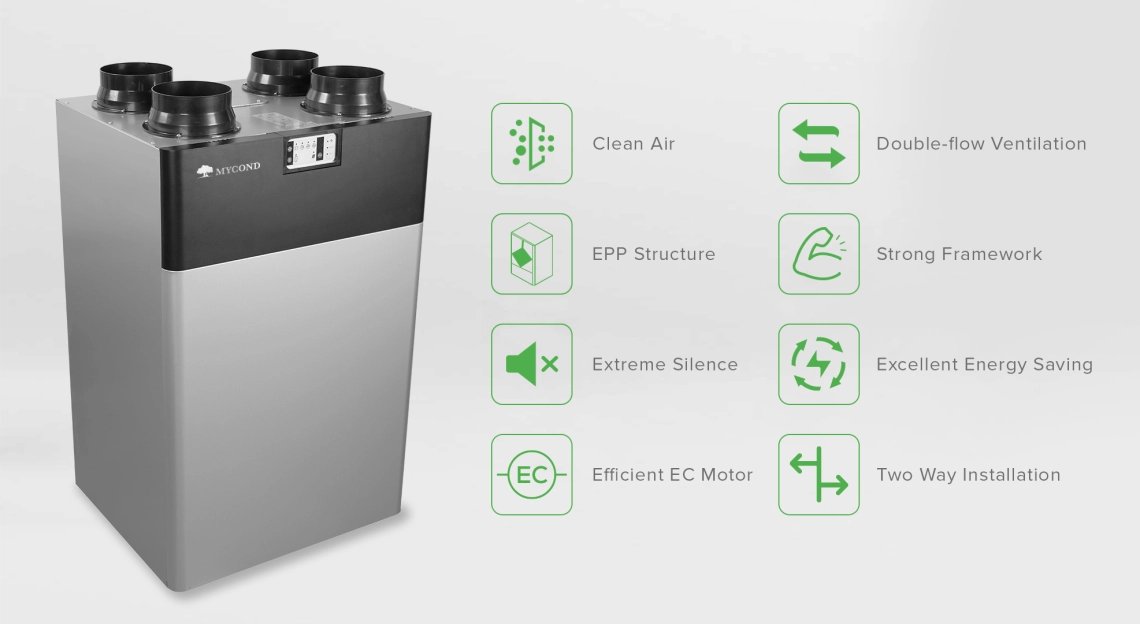

メリット

きれいな空気
高効率の空気清浄。G4 / F7(オプション)フィルターが屋外のほこりや花粉などの侵入を効果的に防ぎ、空気を新鮮でクリーンにします。

非常に静か
運転時の騒音レベルは31 dB(A)です。

定風量ECファン
本機には定風量ECファンが装備されています。このECファンは、パイプの長さの違い、フィルターブロックの有無、その他の圧力損失の状況に関係なく、設定値に従って風量を自動的に調整することができます。

EPP構造
内部構造は、軽量、保温性、静音性、環境に優しく、無臭の素材であるEPPで作られています。気密性・断熱性に優れています。

多彩な制御機能
制御装置には、主制御装置、試運転制御装置、遠隔LCD制御盤(オプション)があり、リアルタイム表示、ワンキー操作、故障警報、遠隔制御、集中制御が可能です。


マイコンド換気ユニット MCFAの利点

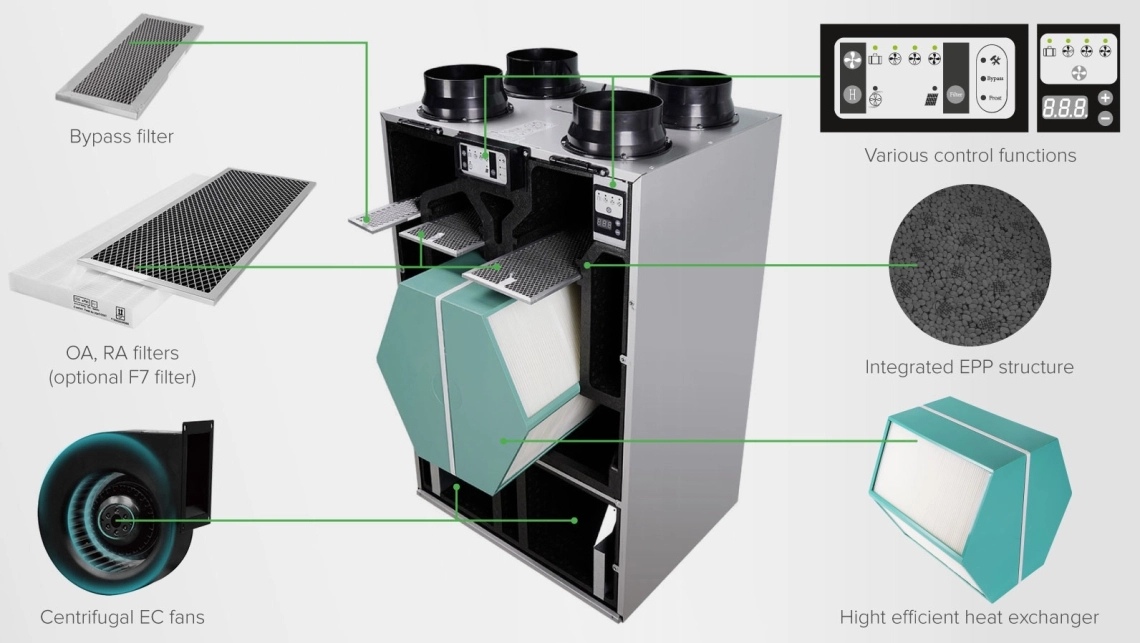

マイコンド換気ユニット MCFA内部設計

省エネルギーの強化

ツイン高効率ECファンと高効率対向流熱交換器(効率最大95%)を搭載。

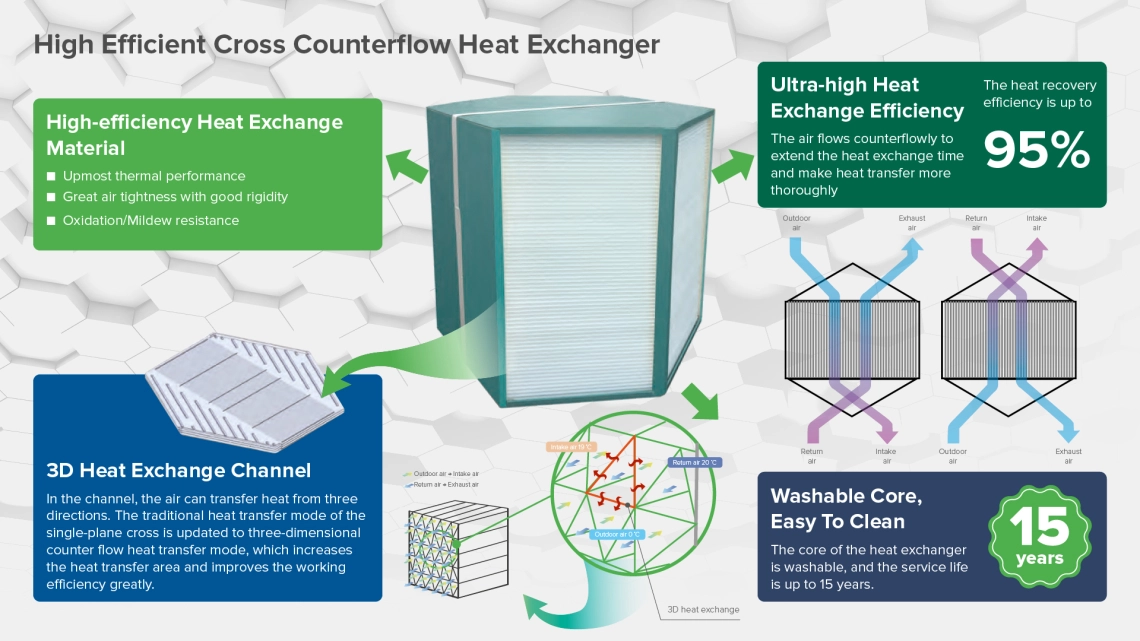

MyCond熱交換器MCFAの動作図と利点

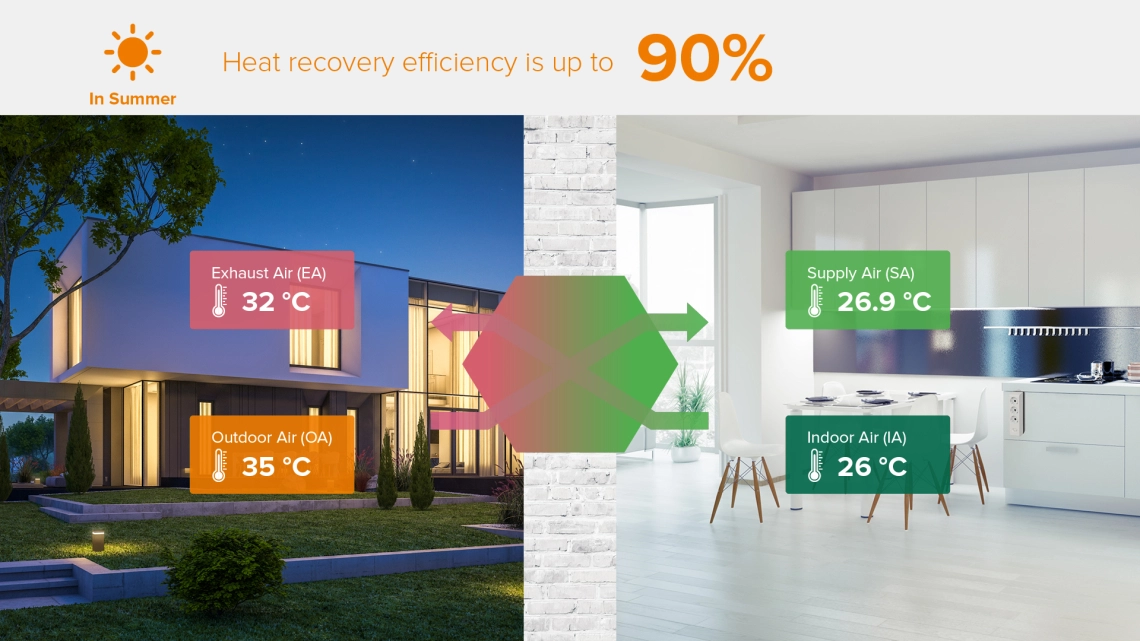

夏は、熱回収システムにより、室外熱の一部を室外に戻すことで、空調電力を節約します。


マイコンドMCFA換気システムの夏期運転原理

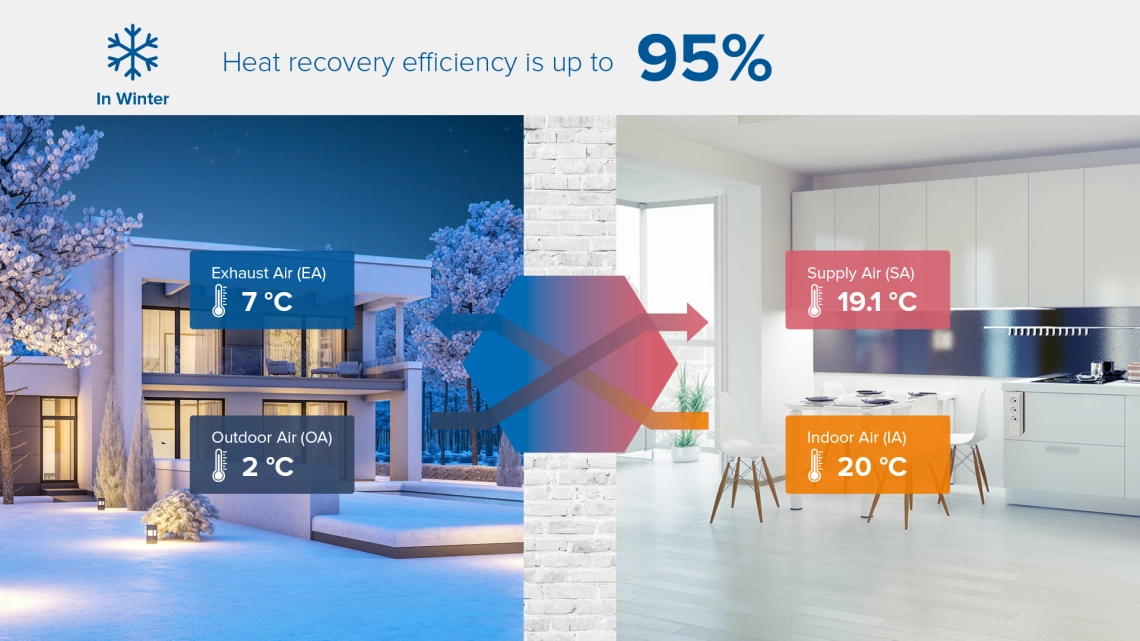

冬は、室内の熱の一部を室内に戻すことで、空間暖房と空気暖房を大幅に節約できる。

マイコンドMCFA換気システムの冬季運転原理

データは参考値です。室内空気湿度、室外湿度、室内の断熱性、断熱材、ダクトの長さなどにより大きく異なります。

仕様 単位 MCFA 250 MCFA 350 MCFA 500
供給電源 V/Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz
風量 m3/h 250 350 500
外部静圧 Pa 130 150 160
定格風量における熱効率 % 85 85 85
最大熱効率 % 95 95 95
定格容量 W 170 320 480
騒音レベル dB(A) 35 37 39
エネルギー効率クラス A A A
重量 kg 40 40 50

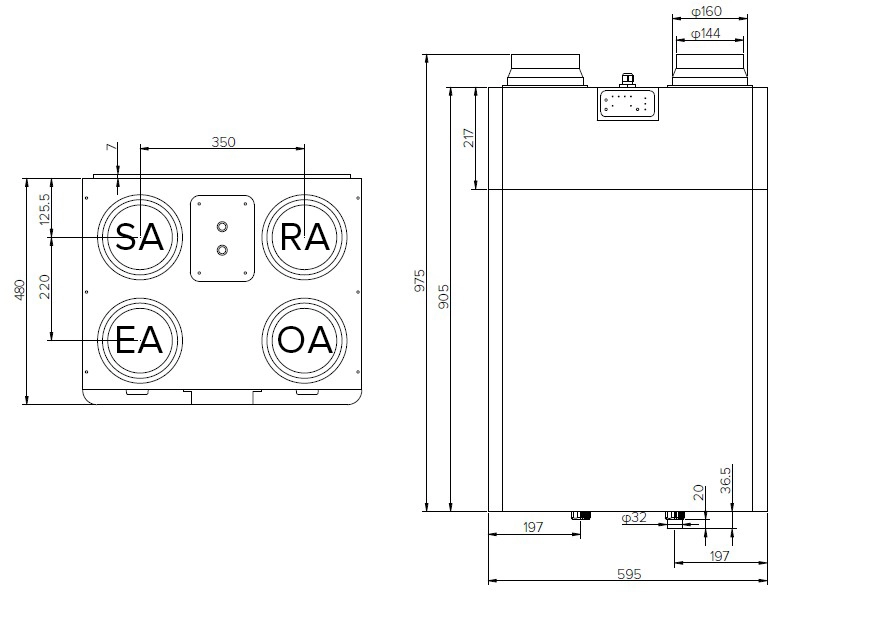

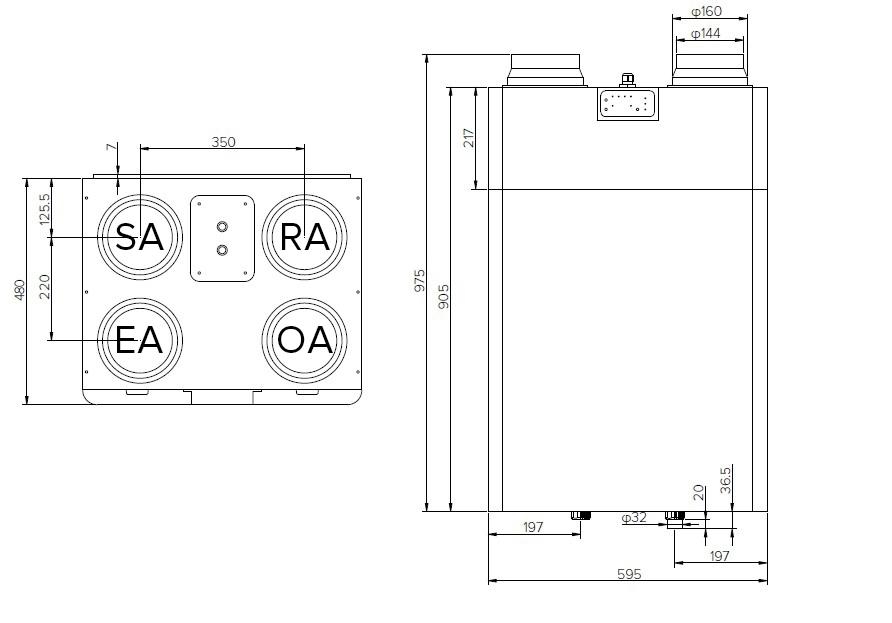

外形寸法

換気ユニット MCFA 250 - MCFA 350

  • EA - 排気
  • OA - 外気
  • SA - 給気
  • RA - 帰り空気


マイコンドMCFA 全体寸法 - 1

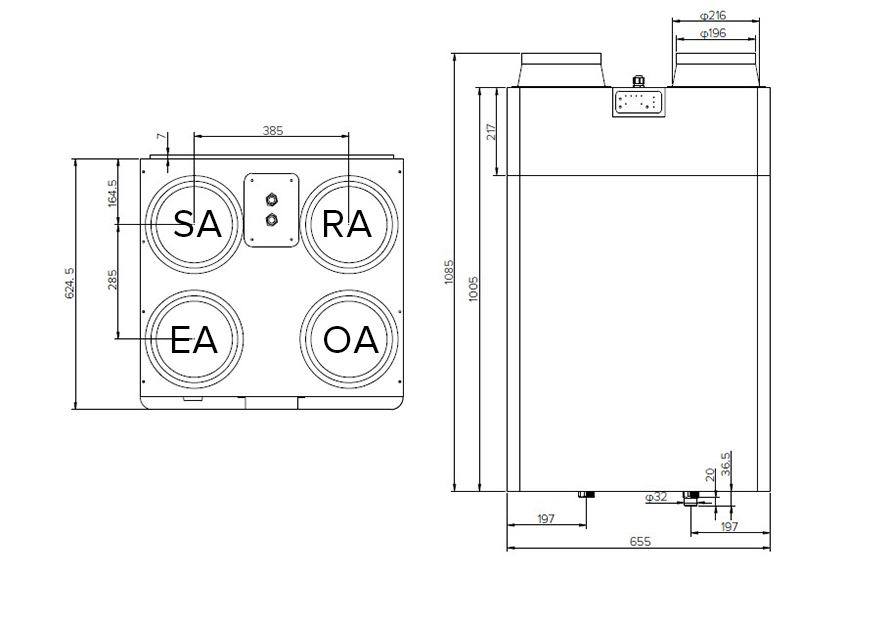

外形寸法

換気ユニット MCFA 500

  • EA - 排気
  • OA - 外気
  • SA - 給気
  • RA - 帰り空気

マイコンドMCFA 全体寸法 - 2
