スプリットヒートポンプ BeeSmartシリーズ

ヒートポンプBeeSmartは、外気に含まれる自由な熱を可能な限り効率的に利用し、冬も夏も快適な住まいを実現します。多機能タッチスクリーンコントローラーにより、システム全体の操作は驚くほどシンプルで簡単です。

暖房能力9,2/11,6/15,3/18,5kW(A7/W35)のスプリット式ヒートポンプ。

タッチスクリーンを備えたヒートポンプコントローラーは、外気温度に基づいたシステム全体の天候に左右されない暖房/冷房運転、快適な給湯、補助熱源の制御を保証します。スマートフォンからの遠隔操作にも対応しており、システム全体の操作は非常に簡単で便利です。

Mycond BeeSmartは、超高いSCOP評価による最大限の省エネと、様々な暖房機器との組み合わせによるシステム全体のエネルギー消費の継続的な最適化を念頭に開発されました。

洗練された制御ロジックがシステム全体を創造的に管理し、他の一般的な制御システムとの統合を可能にすることで、様々なアプリケーションの複雑な要求を満たし、消費電力を最小限に抑えながら高効率な運転を実現します。

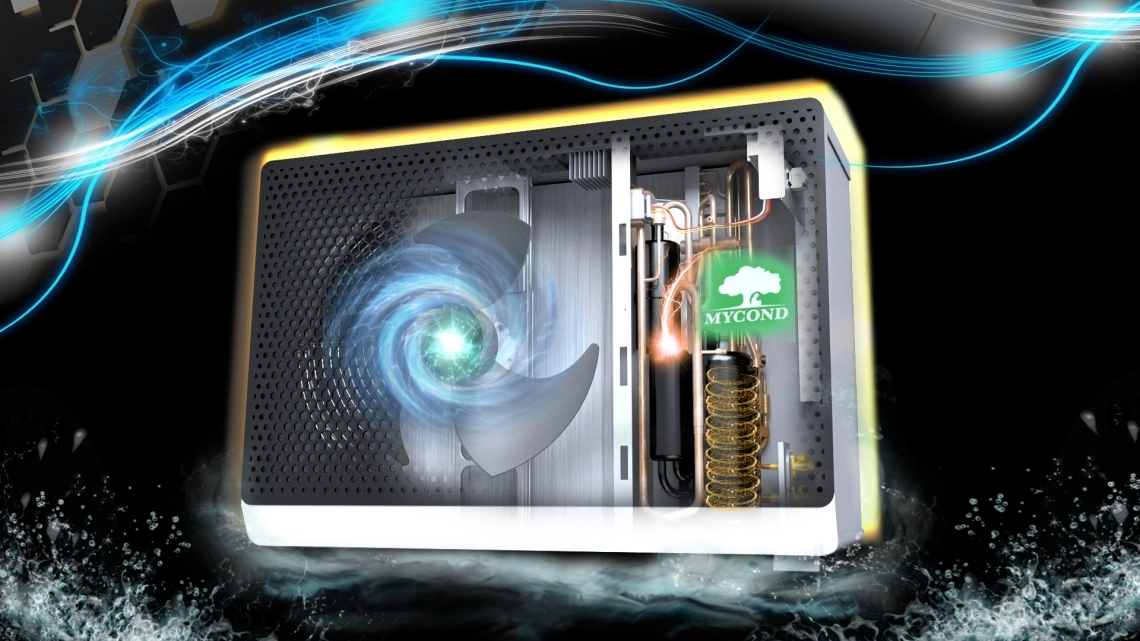

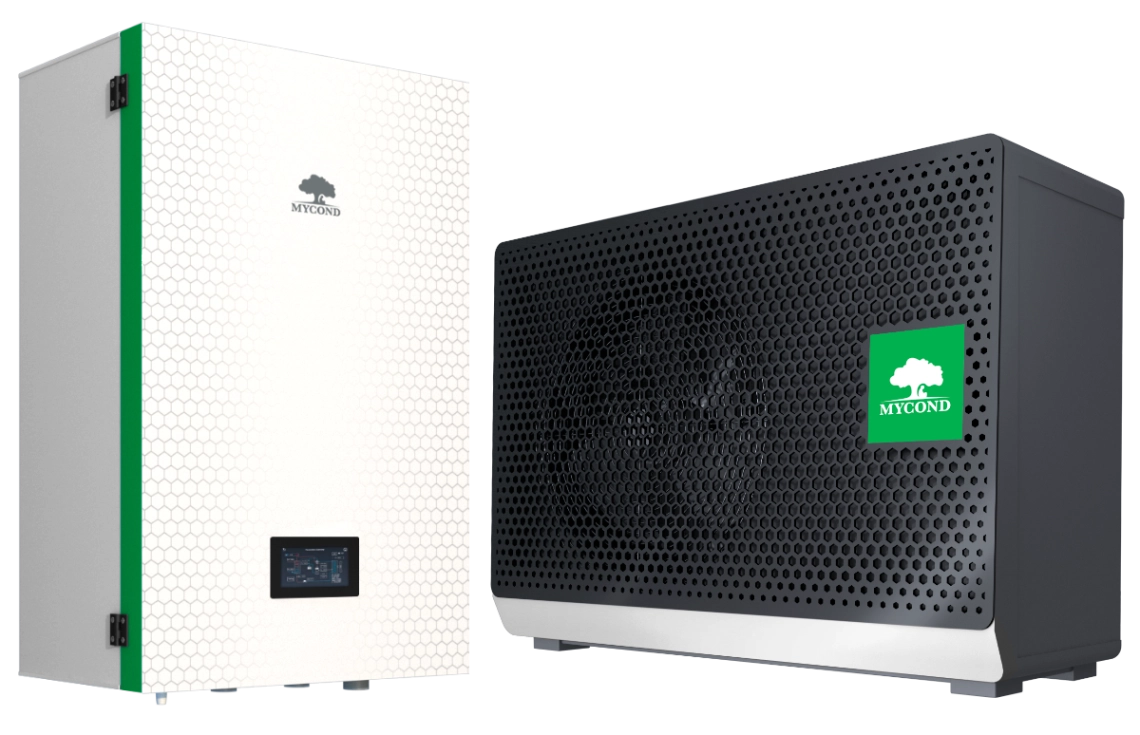

室外機

• 暖房能力 9,2 / 11,6 / 15,3 / 18,5kW (A7/W35)
• 室外温度-25 °Cまで暖房運転可能
• 冷房能力 7,2 / 8,3 / 13,0 / 15,8kW (A35/W7)
• 三菱インバーターコンプレッサーによる能力調整可能
• 省電力可変速ファン
• 低騒音の室外機
• 高効率のコルゲートフィン付きコーティング蒸発器
• 4方向切替弁
• 電子膨張弁（EEV）
• 冷媒R32
• リボンヒーター（室外ユニット凝縮水パンの防霜用

室内ユニット

• 一体型プレート式熱交換器
• 一体型切替弁「暖房/DHW暖房
• インバーター制御の高効率循環ポンプ内蔵
• 一体型6kW電気ヒーター
• 安全弁と圧力計を内蔵
• 統合流量モニター
• カラータッチスクリーン付きヒートポンプ制御ユニット
• 壁掛け用ブラケット

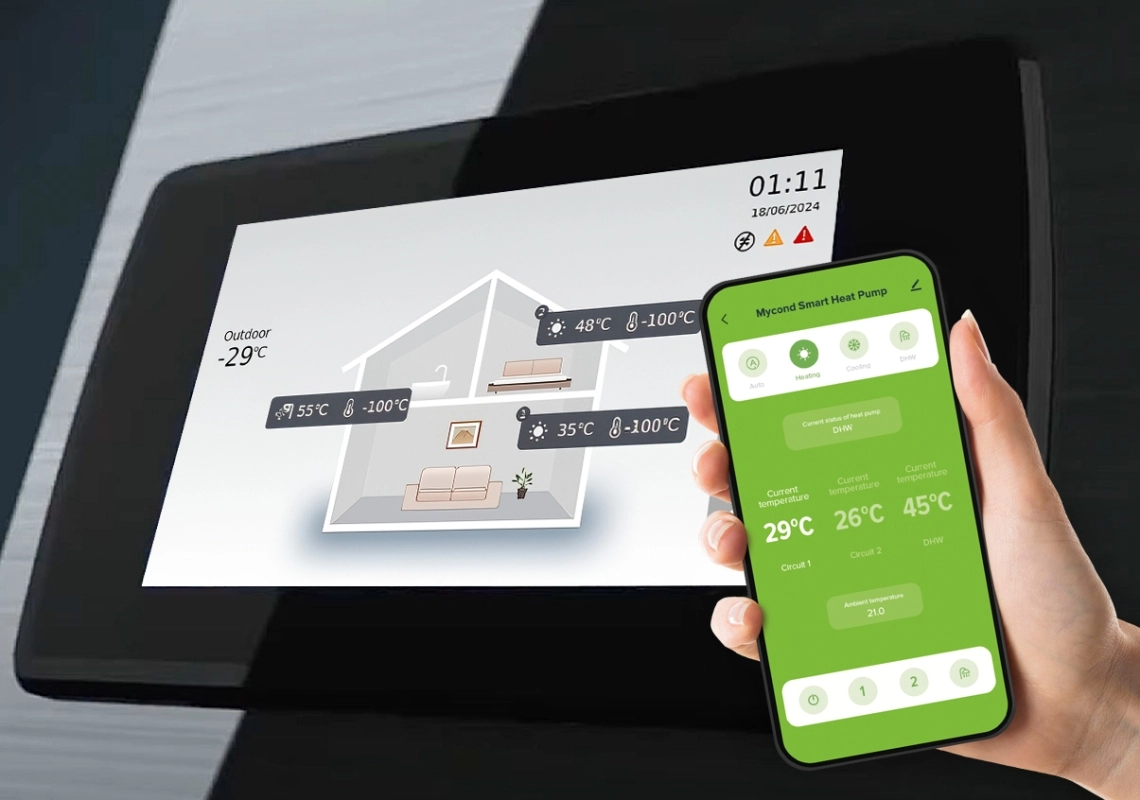

制御システム

7インチのタッチスクリーン操作パネルを備えたエコタッチは、さまざまな暖房機器を組み合わせて、システム全体のエネルギー消費を全体として最適化することができます。
その洗練された制御ロジックは、システムコンポーネントをスマートに管理し、他の一般的な制御システムとの統合を可能にすることで、さまざまなアプリケーションの複雑な要求を満たし、消費電力を最小限に抑えながら高効率な運転を実現します。

また、Wi-Fiモジュールを搭載しており、スマートフォンからMycondアプリで遠隔操作が可能です。

主な機能

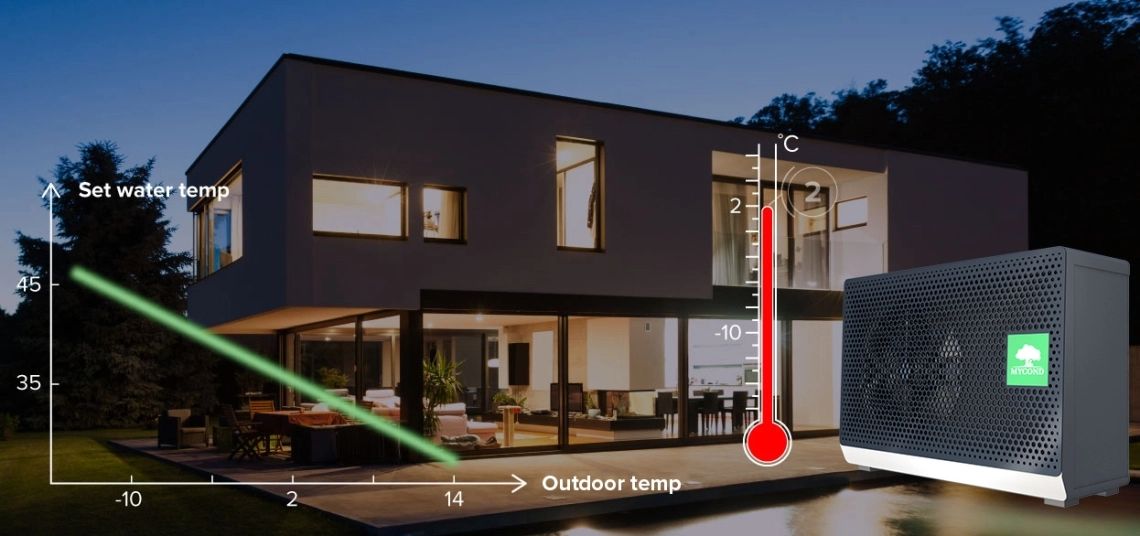

ヒーティングカーブ機能

Smart独自の暖房カーブロジックを使用することで、ユーザーは変化する熱需要や断熱レベルなどに応じて、最適な快適レベルを満たすようにシステムを設定することができる。

BeeSmartシステムは、周囲温度に基づいて出口水温を調整することができ、継続的に監視し、現在の周囲温度レベルと逆方向に調整することで、居住空間の最適を確保します。

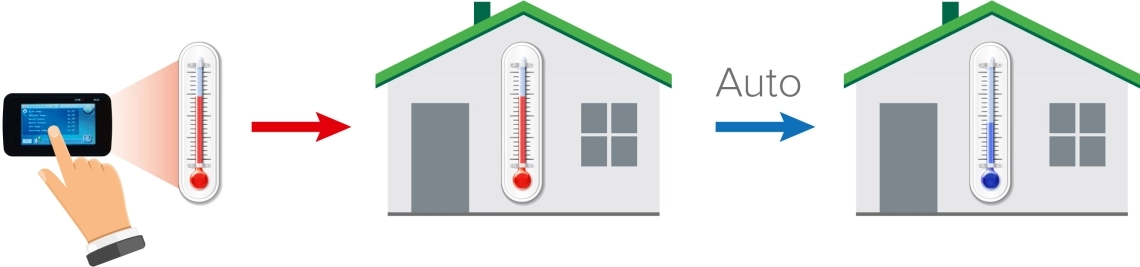

室温調節機能

水温調節機能に加えて、室温に基づきコントローラーパッドに設定することで、暖房水の温度を調節することもできます。

このモードでは、ヒートポンプが出口水温を管理し、設定された室温を達成・維持するように働きます。

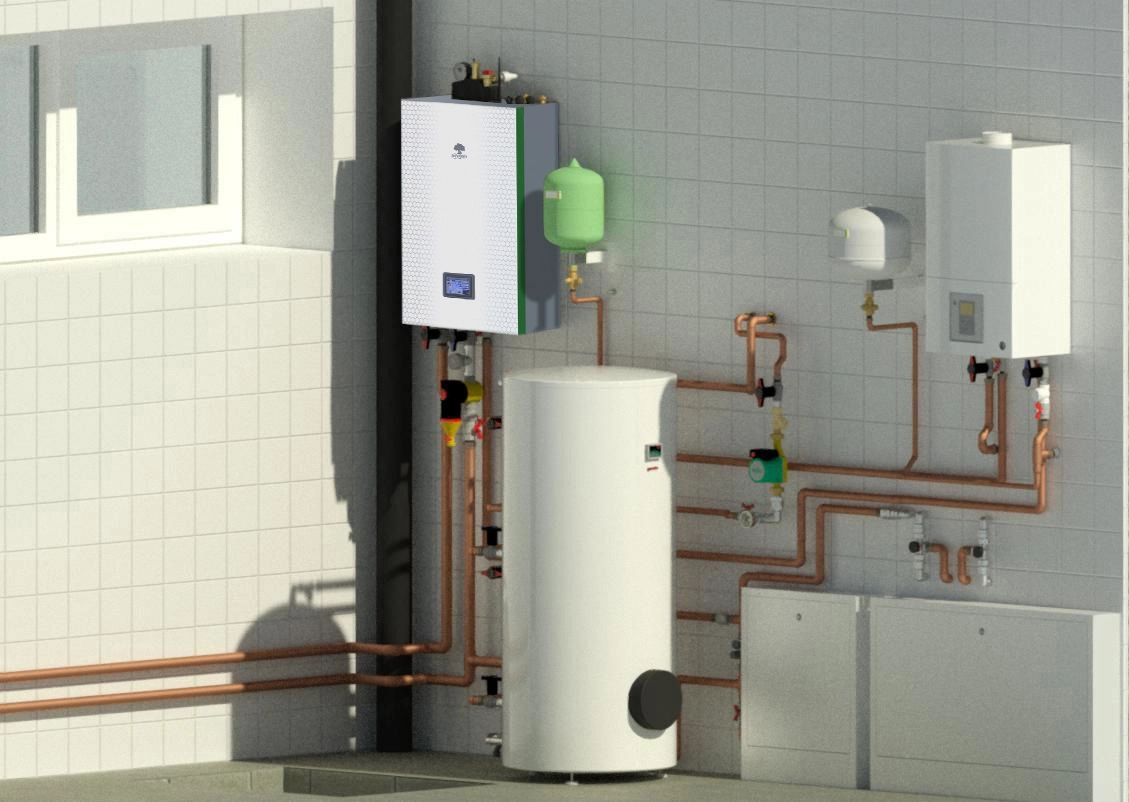

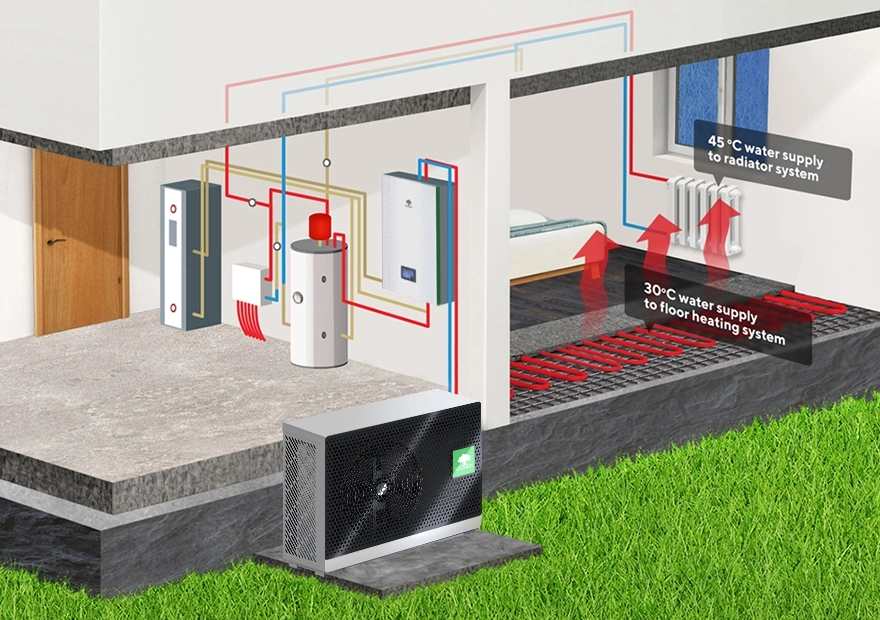

ミキシングバルブで2つの独立した加熱回路を制御する

床暖房システムとラジエーター暖房システムのように、異なる暖房システムは異なるレベルの水温を必要とします。BeeSmart システムでは、水温の異なる2つのヒートカーブプログラムを設定することができます。
床暖房用の低温カーブとラジエーター用の高温カーブ。 高温水が必要な場合、BeeSmartは高熱要求カーブを実行します。

高温水が不要になったとき、または高温水に達した後は、設定温度を下げた低熱需要カーブ運転に自動的に切り替わり、より経済的で省エネな運転を実現します。

自動ヒート/クール切替モード

BeeSmartユニットには自動ヒート/クール切替機能があり、ユーザーによる真の無人自動運転が可能です。ユーザーは、周囲温度、室温、または他の外部機器から入力された信号に基づいて機能するようにこのモードを設定することができます。

スリープモード

このモードではBeeSmartシステムは出口水温または室温を調節してエネルギーを節約し、コンプレッサーとファンモーターの動作速度を下げることで動作音を下げ、最適な寝心地を実現します。

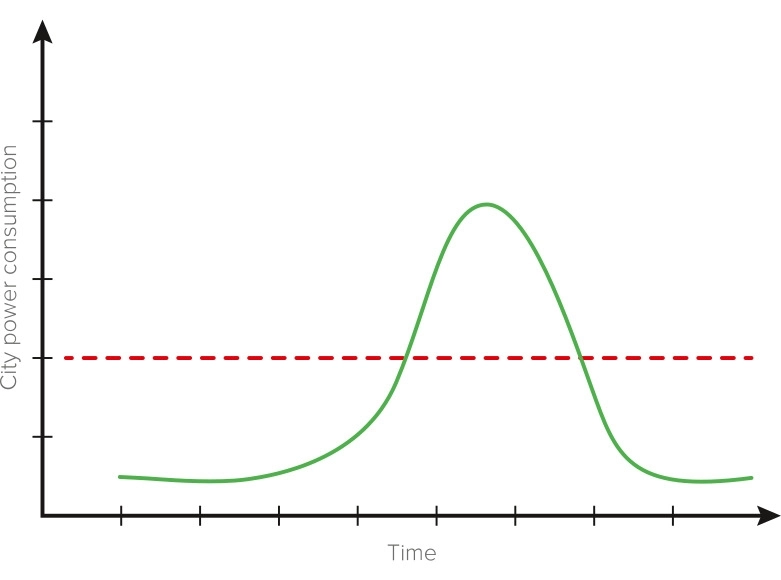

消費電力ピークカット機能

国や地域によっては、電力会社がピーク時間帯と呼ばれる特定の時間帯に消費電力の価格設定を調整することで、ピーク時間帯の電力使用を控えるよう促しています。

BeeSmartシステムには、電力会社からの関連信号を受信し、その信号を受信した際に運転を調整、あるいは停止する機能がある。
。この機能を有効にすると、ユーザーはウォーターポンプの運転やガスボイラーなどの他の暖房源への制御信号を設定することができる。この機能は、エネルギーを最大限に節約するための優れたツールです。

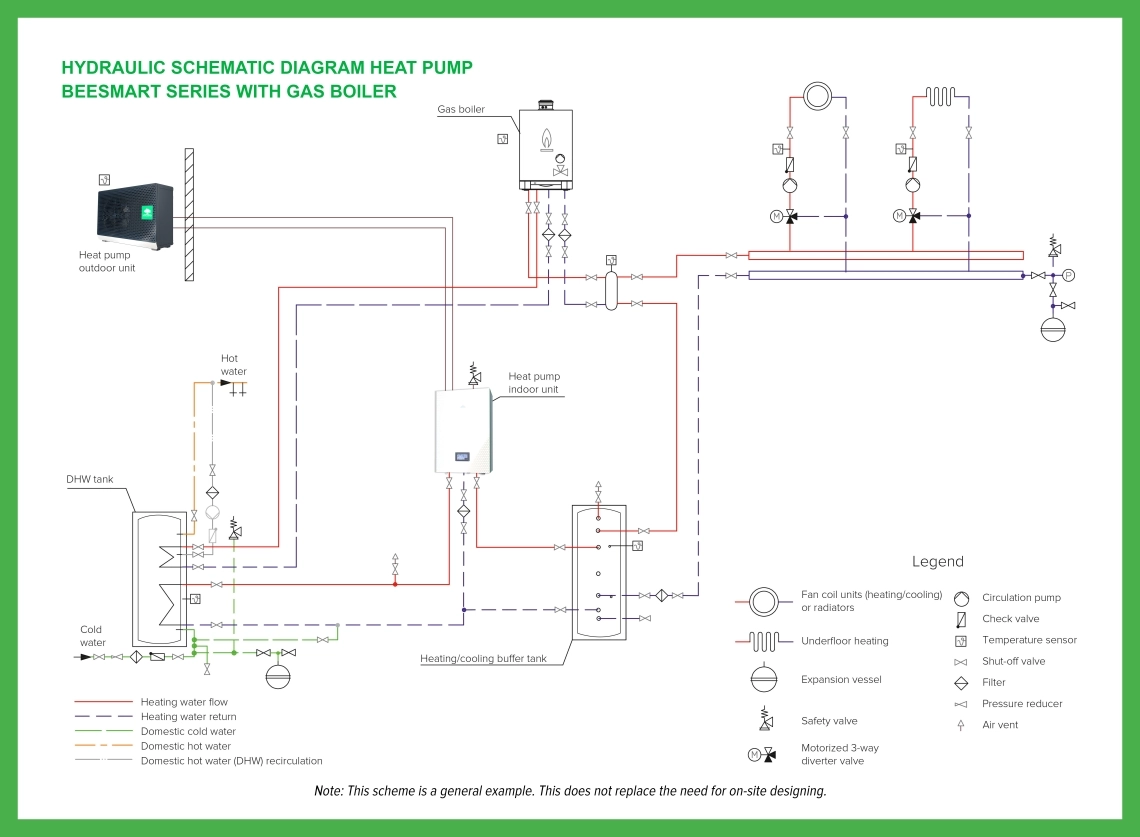

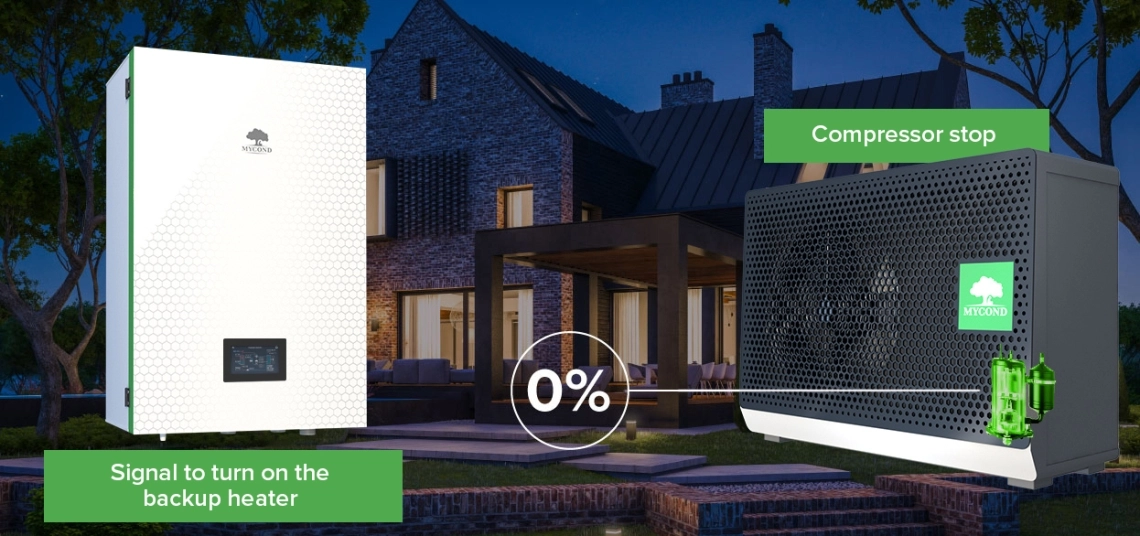

経済的な運転

周囲温度が低下するとヒートポンプの暖房効率は低下し、国や地域によっては、周囲温度が一定レベルまで低下すると、ヒートポンプを使用するよりもガスボイラーなど他の暖房源を使用した方が経済的になる場合があります。

BeeSmartユニットでは、周囲温度（
）が一定レベルまで下がると、ヒートポンプの運転を停止し、他の暖房源をオンにすることができます。

最適化された家庭用温水モード

家庭用温水モードは暖房システムにおいて最優先されるべきものです(それが含まれる場合)。 BeeSmartは強化された2段階の衛生的な温水生成ロジックを提供し、ユーザーは暖房要件をより良く満たすことができ、同時に衛生的な温水も可能です。ユーザーは、暖房負荷が低いときは高温の衛生的な温水用に、暖房負荷が高いときは中温の衛生的な温水用にシステムを運転することを選択できる。

バケーションモード

内蔵のバケーション・モードは、ユーザーが休暇期間のプログラムされた開始時刻と終了時刻の間、最小化された休暇設定の下で動作するようにシステムを設定することができます。このモードでは BeeSmart は必要最小限の温度を維持し、最大限のエネルギーを節約します。

システムは休暇モードの終了時刻に通常モードに適切に切り替わり、休暇から戻ったユーザーを適切な暖房温度と家庭用温水で歓迎します。

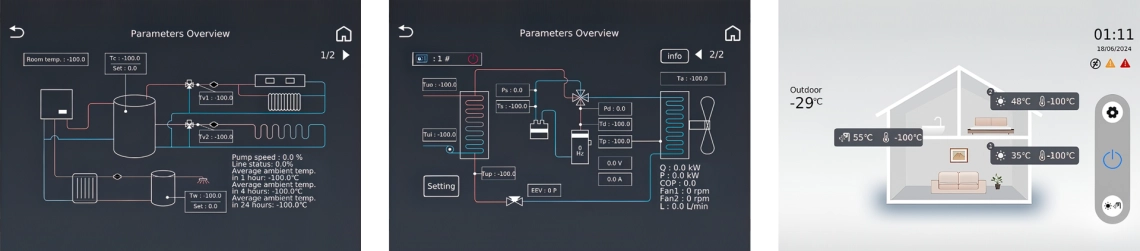

単位働く状態表示

インストーラーとユーザーは、作業電圧/電流、水流、ユニット容量、COP、温度測定値、システム高低圧力など、ユニットのリアルタイムの動作状態を表示できます。

外部機器の簡単な統合

Mycond BeeSmartシステムは他の外部機器との接続が可能です。 制御システムは標準Modbusと統合されており、他の機器からの0-10V信号に反応することができます。

ソフトウェア更新

BeeSmartユニットにはUSBポートが装備されており、将来のソフトウェアアップデートや改良に対応できます。

室外機用トレイ付きフレーム

• 全体の寸法1200W x 500D x 440H (mm)。
• 設置幅は580～1120mmまで調整可能。
• カラー：RAL 7024
• 高さ調節可能な脚。
• 水抜き穴付きトレイ。
• ヒーターケーブルは付属しません。

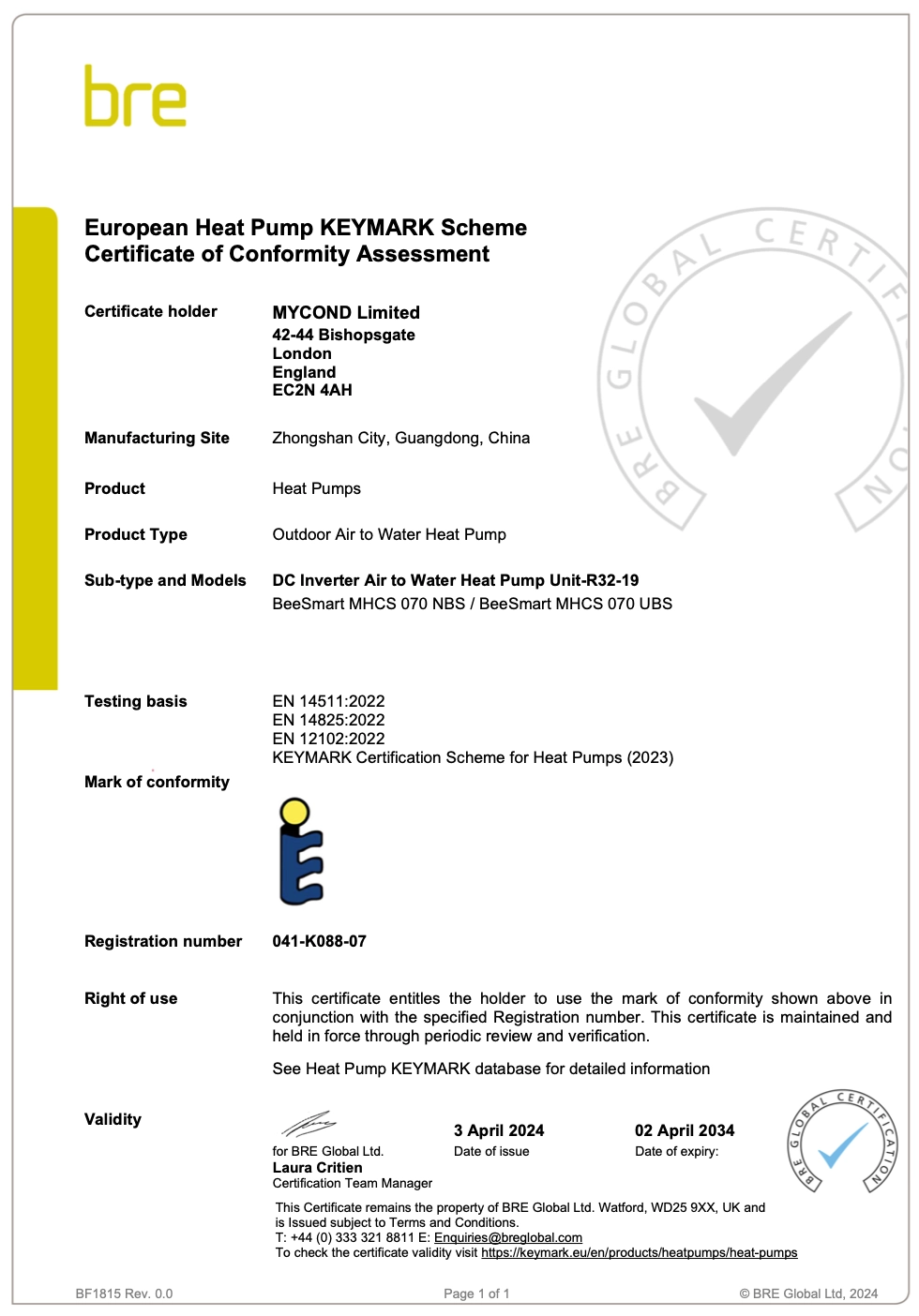

マイコンドはヒートポンプ・キーマーク規格の認証を取得しています。

ヒートポンプ・キーマーク認証は、マイコンドのヒートポンプが効率性、信頼性、環境への配慮に関する欧州および国際的な最高基準を満たしていることを証明する国際的に認められた品質マークです。

ヒートポンプキーマークは2015年にヒートポンプ業界によって開発されましたが、CENによって所有されています。このスキームは欧州のすべての認証機関に開かれている。

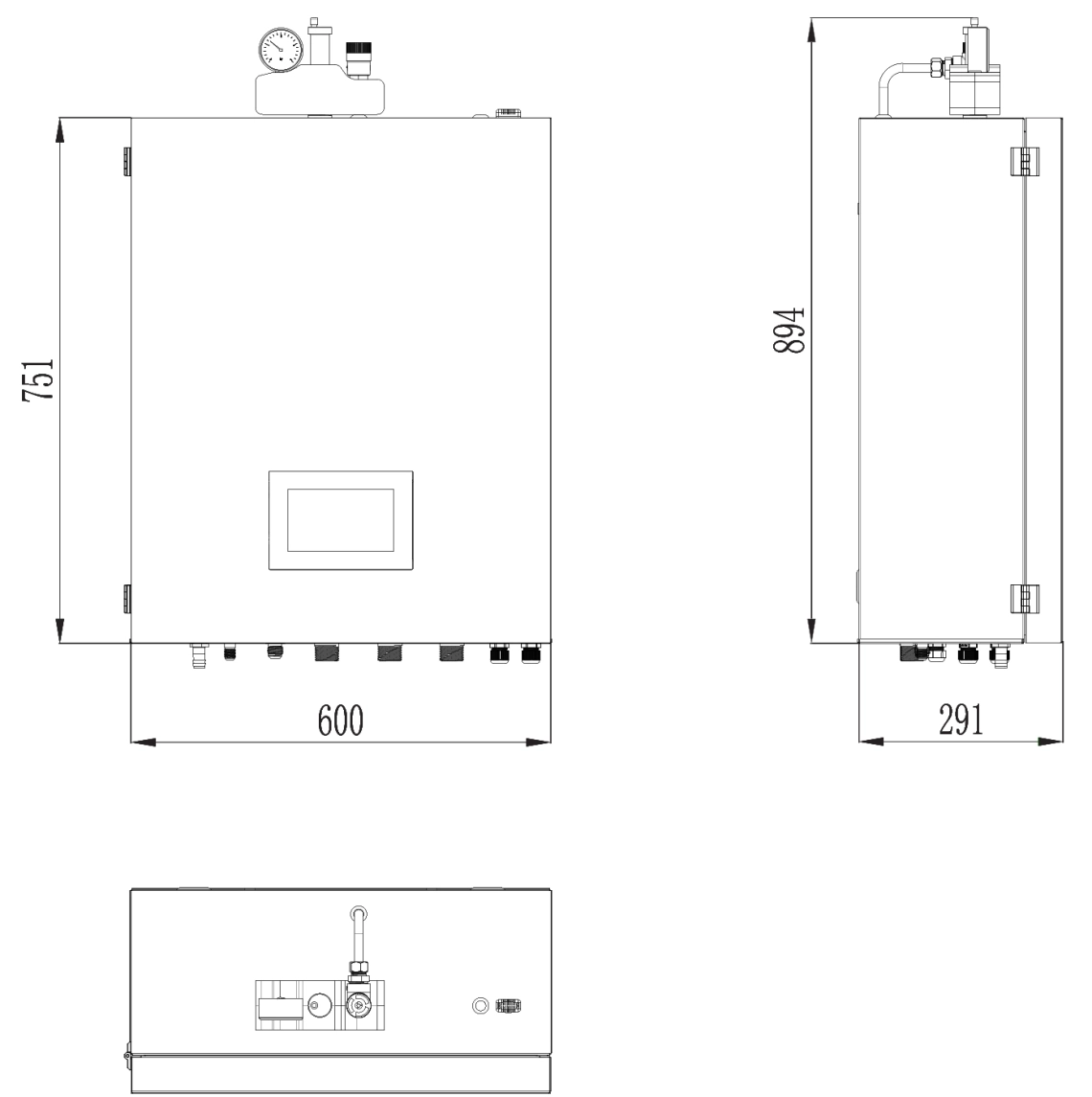

外形寸法

MHCS 035 NBS、MHCS 045 NBS室内機の外観と寸法

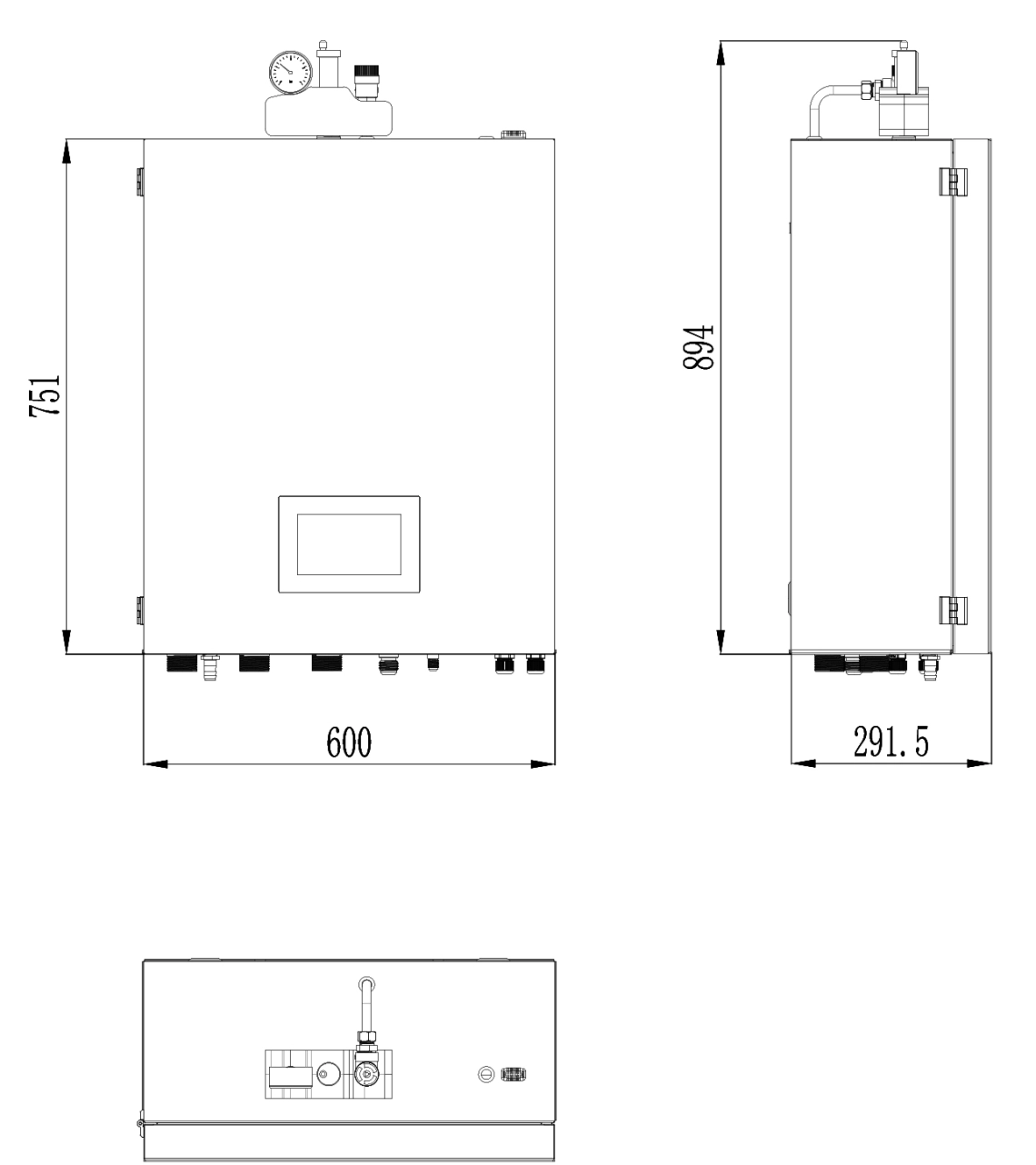

外形寸法

MHCS 050 NBS、MHCS 070 NBS室内ユニットの外観と寸法

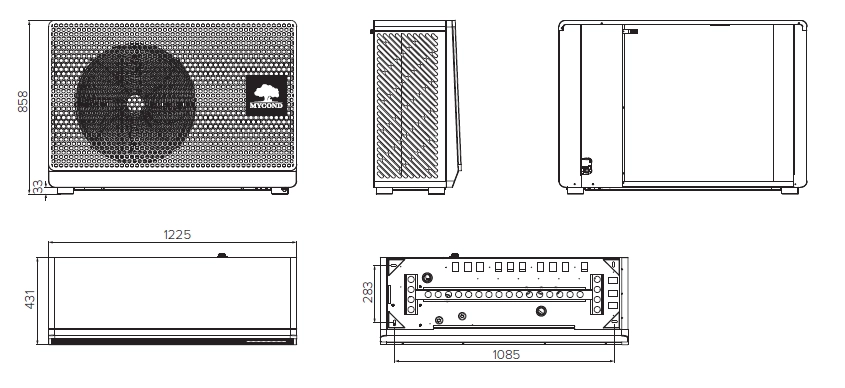

外形寸法図

MHCS 035 UBS、MHCS 045室外ユニットの外観と寸法

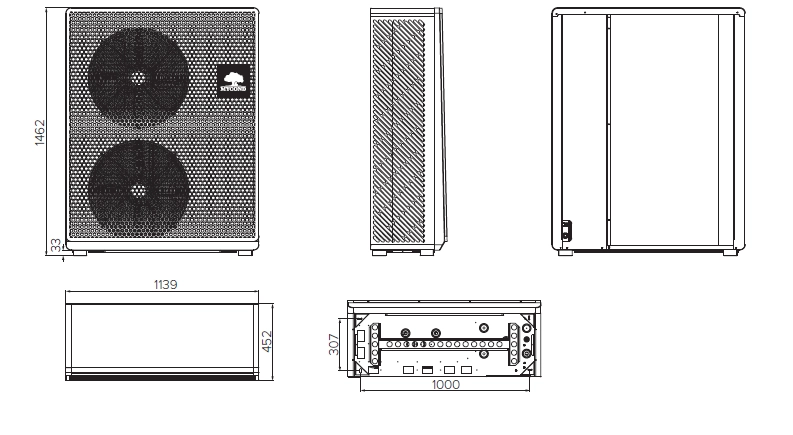

外形寸法図

MHCS 050 UBS、MHCS 070 UBS室外ユニットの外観と寸法
