デザイナーズ壁掛けファンコイルユニットシルバーグラスウォールシリーズ

新しいシルバーグラスウォールシリーズは壁掛けファンコイルはインテリアです。あらゆるタイプの居住空間オフィスにも最適です。モデルはモダンなスタイルでデザインされておりモダンなスタイルでデザインされています。

冷却能力： 0.70 ... 2.90 kW

暖房能力： 0.96 ... 3.78 kW

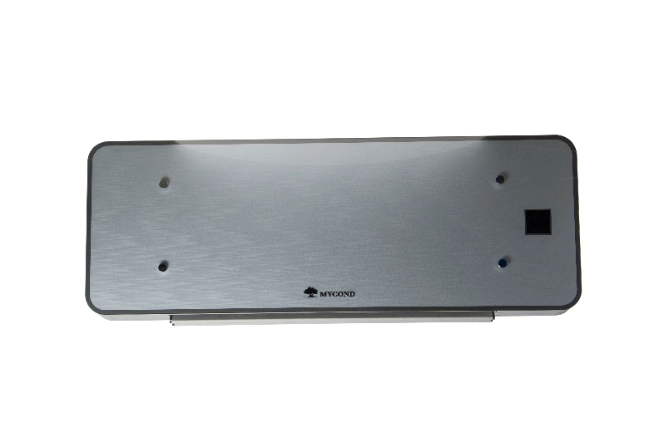

デザイナーズ壁掛けファンコイルユニットシルバーグラスウォールシリーズ

ファンコイルユニットは超薄型設計。ガラスを含めたケーシングの厚さはわずか122mm。
ファンコイルユニットは、ヒートポンプを採用した暖房システムを効果的に補完します。暖房に高い水温を必要としないため、コストを節約できます。

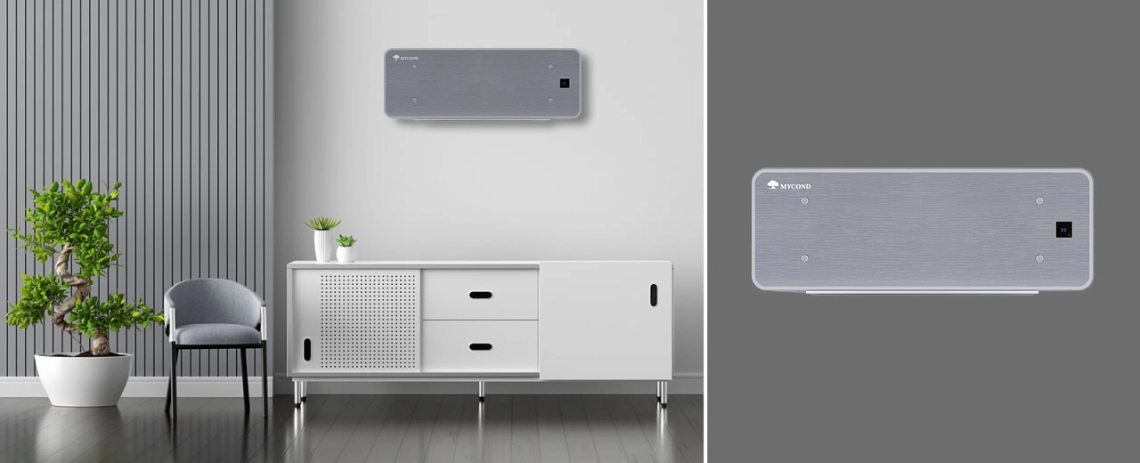

Stylish air-conditioned room

ケイの利点

ガラスフロントパネル
超薄型ボディ
ユニットフレームは0.8～1mmゲージの金属板製
低騒音
サーモスタット用ハウジング内蔵
DCモーター
クラスG1のエアフィルターは、清掃やメンテナンスのために簡単に取り外せるように設計されています。
熱交換コイルは銅管と真鍮製マニホールドで構成：銅管には波型アルミフィンを装備
取り外し可能なドレンパンを装備
サーモスタット（オプション）

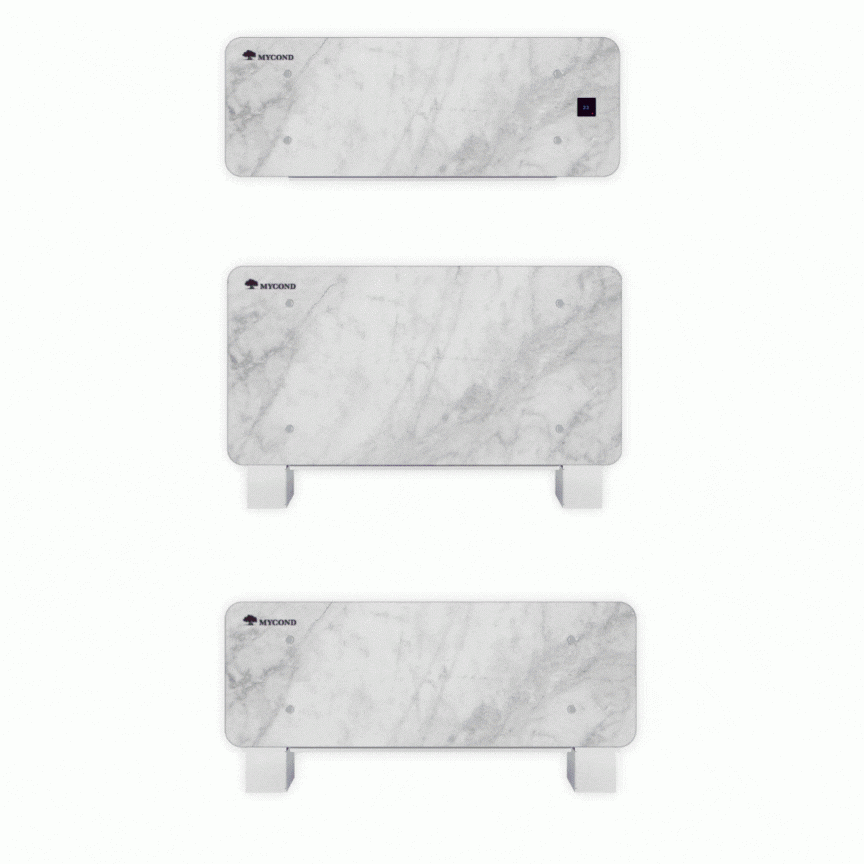

マイコンドでエレガンスの新次元を発見してください！

モダンなデザイン：エレガントなプリントガラスパネルは、どんなインテリアにも完璧にマッチし、スタイルとモダンさを加えます。
お好みのイメージやデザインをパネルにプリントすることができます。

Discover a new dimension of elegance

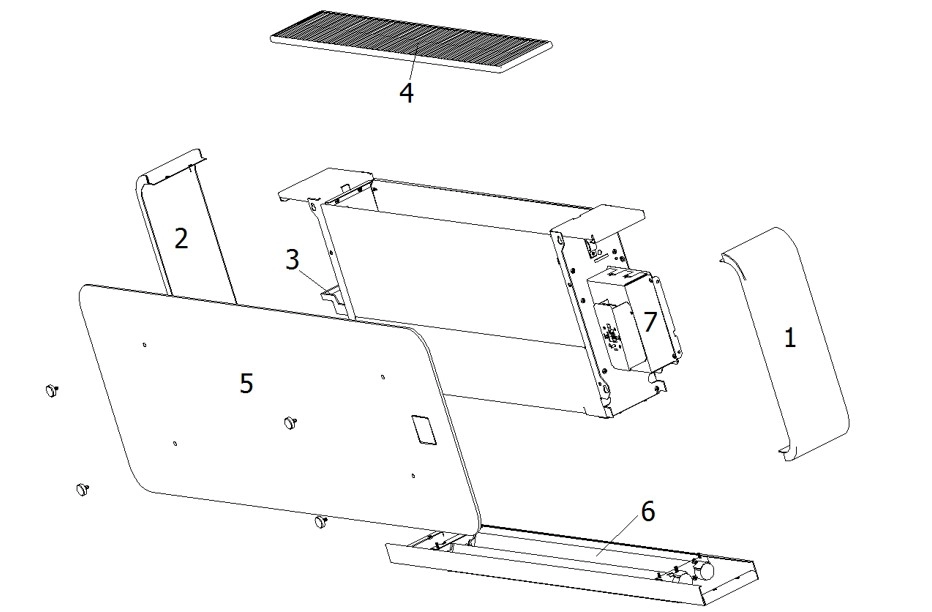

外部パーツ

External parts

右側パネル
左側パネル
補助排水口
フィルター
フロントパネル
電動スイング
電気ボックスとレシーバー

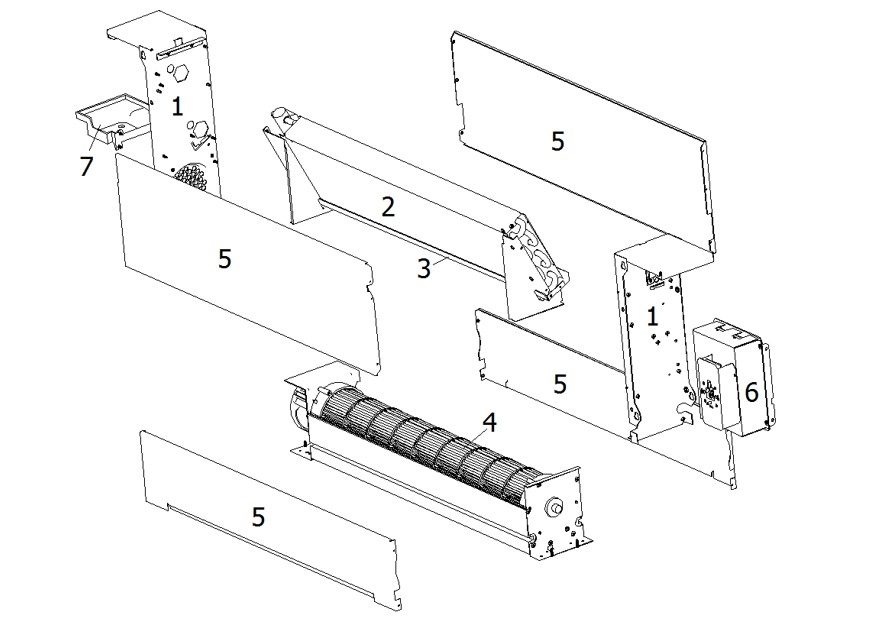

内部部品

Internal parts_2

インナーパネル
メイン熱交換器
凝縮水トレイ
ファンデッキ
フロントパネルとリアパネル
電気ボックスとレシーバー
補助ドレン

技術データ

2パイプシステム

仕様	単位	速度	MC-SGW-400T2	MC-SGW-600T2	MC-SGW-800T2
風量		スーパーマックス	370	492	592
		最大	315	450	540
	m^3/h	メド	230	350	450
		最小	155	240	310
総冷房能力		スーパーマックス	1.45	2.1	2.9
		最大	1.20	1.70	2.45
	kw	メド	0.81	1.20	1.60
		最小	0.70	0.90	1.18
感性容量		スーパーマックス	1.05	1.7	2.35
		最大	0.89	1.48	2.25
	kw	メド	0.72	0.90	1.30
		最小	0.55	0.58	1.00
暖房能力		スーパーマックス	1.83	2.7	3.78
		最大	1.68	2.45	3.30
	kw	メド	1.14	1.90	2.20
		最小	0.96	1.53	1.70
	V/H/Ph	230 V - 50 Hz - 1Ph
モーター入力		スーパーマックス	20	24	27
		最大	11	14	17
	W	メド	6	7	10
		最小	4	5	8
水流量		スーパーマックス	245	330	470
		最大	206	292	420
	l/h	メド	139	206	275
		最小	120	154	202
圧力降下		スーパーマックス	7.2	2.8	10.3
		最大	6.1	2.1	9.1
	kPa	メド	5.5	1.9	7.4
		最小	3.9	1.7	5.1
コイル接続			1/2" GF	1/2" GF	1/2" GF
含水率	L		0.30	0.43	0.56
音響パワー		スーパーマックス	57.0	57.5	59.1
		最大	54.1	55.3	56.1
	dB(A)	メド	45.0	46.8	49.2
		最小	40.0	40.4	42.0
音圧		スーパーマックス	40.0	40.5	42.1
		最大	37.1	38.3	39.1
	dB(A)	メド	28.0	29.8	32.2
		最小	23.0	23.4	25.0

冷却モード
室温:27°C - 47% R.H;水温(入/出):7/12°C
暖房モード
室温:20°C 水温:50.

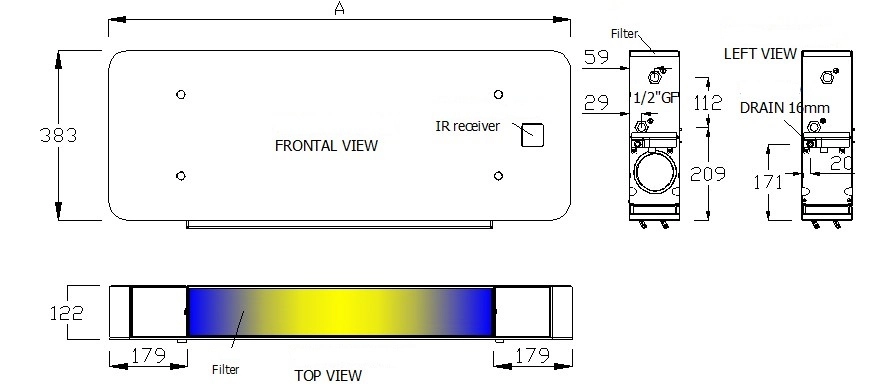

寸法・重量

仕様	ユニット	MC-SGW-400T2	MC-SGW-600T2	MC-SGW-800T2
A	mm	873	1065	1257
正味重量	kg	14	17	20
総重量	kg	17	21	24

Dimensions and weights
