デザイナーズ・フロアスタンド型ファンコイルユニットシルバーガラス・ローシリーズ

新しいSilver Glass lowシリーズは、アーティストが作ったファンコイルユニットで、特別なインテリアのためにデザインされています。どのようなインテリアにも調和するよう、あるいはできるだけ目立たないよう、モダンなスタイルでデザインされています。

冷却能力： 0.38 ... 2.62 kW

暖房能力： 0.55 ... 3.58 kW

デザイナーズ・フロアスタンド型ファンコイルユニットシルバーガラス・ローシリーズ

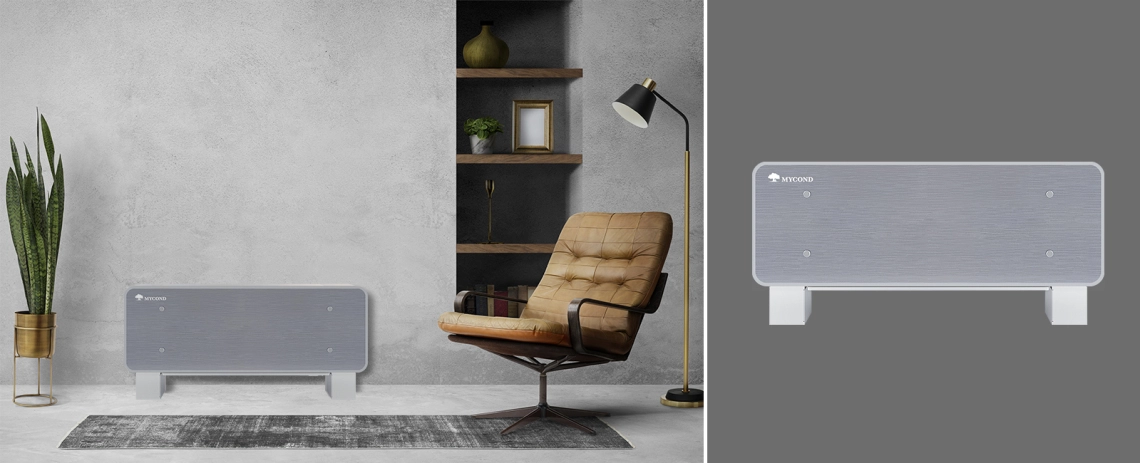

ファンコイルユニットは超薄型設計。ガラスを含めたケーシングの厚さはわずか122mm。さらに、シンプルで端正な外観は、お部屋のスタイルになじみやすくなっています。

The fan coil unit is ultra-thin in design

ファンコイルユニットは、ヒートポンプを採用した暖房システムを効果的に補完します。暖房に高い水温を必要としないため、コストを節約できます。

主な特長

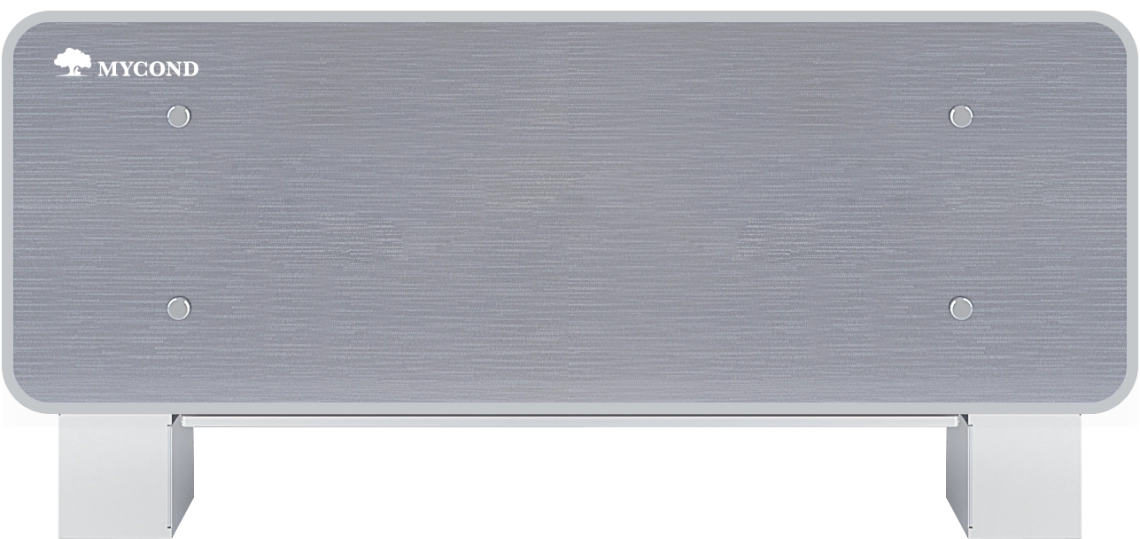

ガラスフロントパネル
超薄型ボディ
ユニットフレームは0.8～1mmゲージの金属板製
低騒音
サーモスタット用ハウジング内蔵
BLDCモーター
クラスG1のエアフィルターは、清掃とメンテナンスのために簡単に取り外せるように設計されています。
熱交換コイルは銅管と真鍮製マニホールドで構成：銅管には波型アルミフィンを装備
取り外し可能なドレンパンを装備
オプション：ガラス製バックパネル
サーモスタット（オプション）

マイコンドでエレガンスの新次元を発見してください！

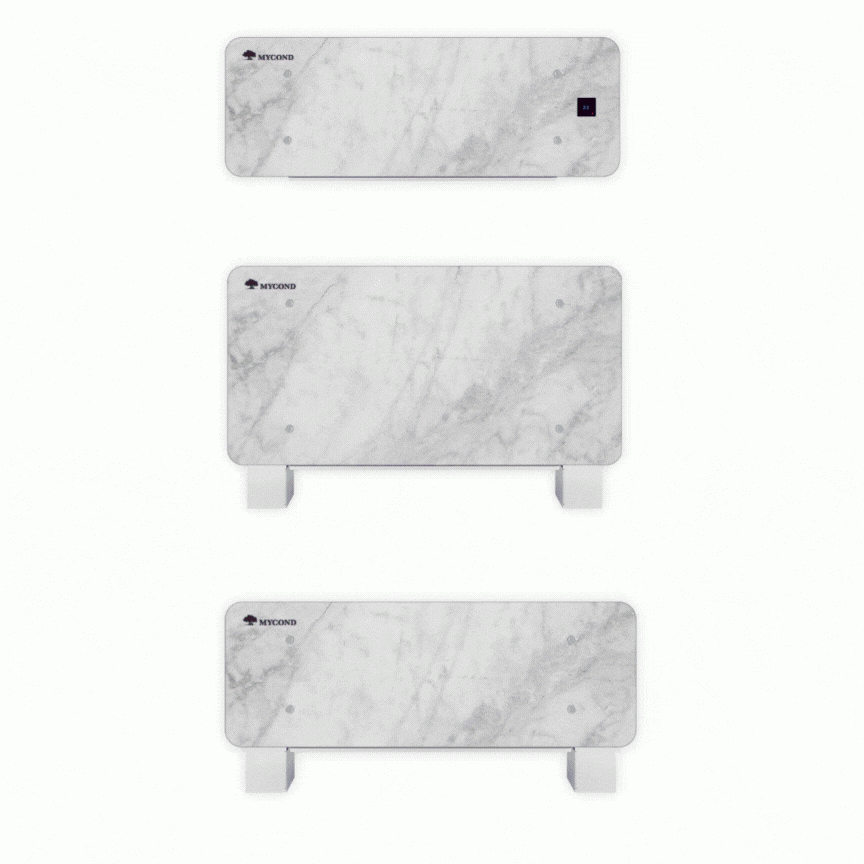

モダンなデザイン：エレガントなプリントガラスパネルは、どんなインテリアにも完璧にマッチし、スタイルとモダンさを加えます。
お好みのイメージやデザインをパネルに施し、お客様のインテリアに合わせます。

Modern design

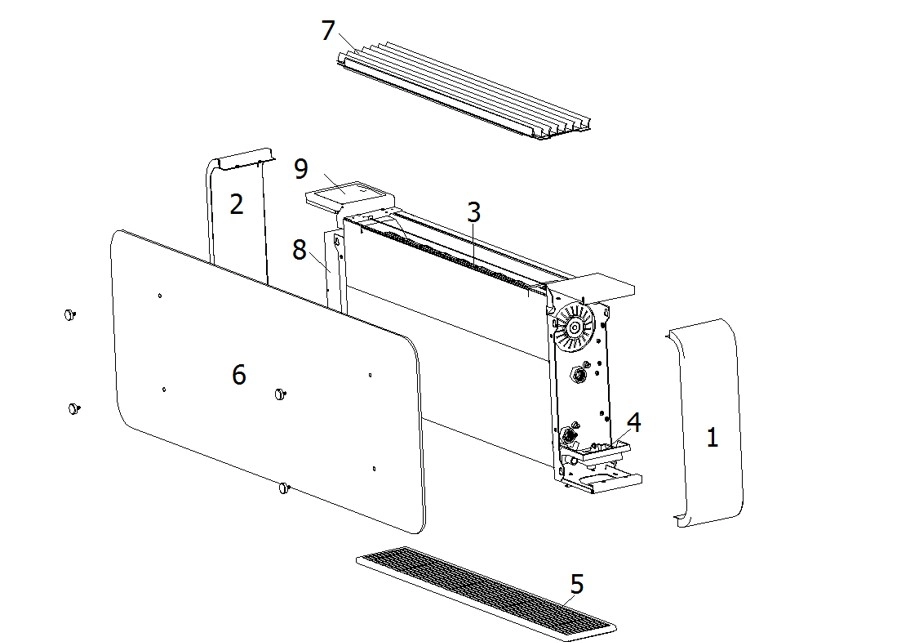

外部パーツ

縦型ユニット

External parts

右側パネル
左側パネル
ファンデッキ
補助ドレン
フィルター
フロントパネル
アルミグリル
電気ボックス
ビルトインコントロール（オプション）

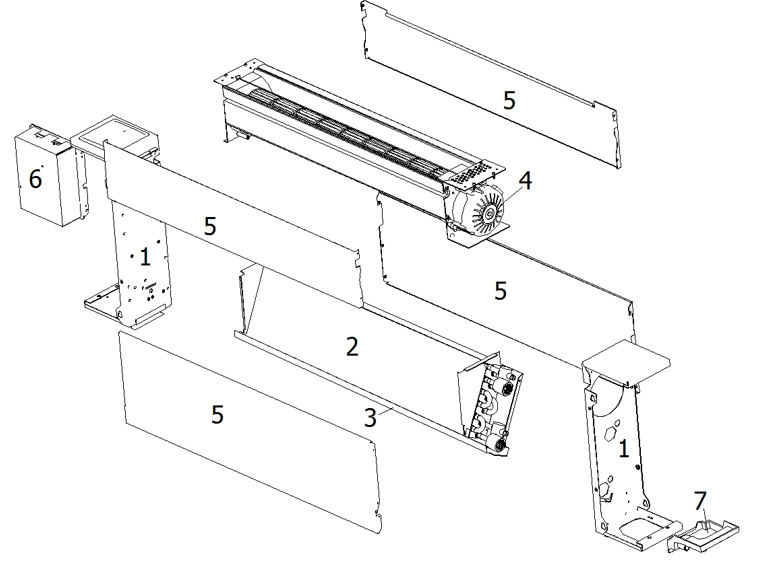

内部部品

縦型ユニット

External parts_2

インナーサイドパネル
メイン熱交換器
凝縮水トレイ
ファンデッキ
フロントパネルとリアパネル
電気ボックス
補助ドレンパン

技術データ

2パイプシステム

仕様	単位	速度	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
風量		スーパーマックス	240	370	495	600
		最大 (*)	170	305	430	520
	m^3/h	中 (*)	110	220	330	430
		最小 (*)	75	150	230	300
総冷房能力		スーパーマックス	0.7	1.37	1.9	2.62
		最大	0.58	1.10	1.67	2.39
	kw	メド	0.43	0.81	1.20	1.60
		最小	0.38	0.70	0.90	1.18
感性容量		スーパーマックス	0.65	1.09	1.67	2.46
		最大	0.52	0.85	1.45	2.15
	kw	メド	0.33	0.72	0.90	1.30
		最小	0.30	0.55	0.58	1.00
暖房能力		スーパーマックス	1.0	1.9	2.62	3.58
		最大	0.84	1.62	2.41	3.30
	キロワット時	中	0.73	1.14	1.90	2.20
		最小	0.55	0.96	1.53	1.70
	V/H/Ph	230 V - 50 Hz - 1Ph
モーター入力		スーパーマックス	20	22	24	27
		最大	12	13	14	17
	W	メド	5	6	7	10
		最小	3	4	5	8
水流量		スーパーマックス	130	200	310	435
		最大	100	189	287	410
	l/h	媒体	74	139	206	275
		最小	65	120	154	202
圧力降下		スーパーマックス	2.3	8.2	4.2	12.3
		最大	1.8	7.0	2.5	10.0
	kPa	メド	1.4	5.8	2.3	8.1
		最小	1.2	4.1	1.9	6.5
コイル接続			1/2" GF	1/2" GF	1/2" GF	1/2" GF
含水率	L		0,16	0,30	0,43	0,56
音響パワー		スーパーマックス	55.0	56.0	57.1	58.3
		最大	51.3	52.2	52.4	53.3
	dB(A)	メディア	44.6	45.5	46.6	48.6
		最小	37.5	38.6	40.5	38.7
音圧		スーパーマックス	38.0	39.0	40.1	41.3
		最大	34.3	35.2	35.4	36.3
	dB(A)	メディア	27.6	28.5	29.6	31.6
		最小	20.5	21.6	23.5	21.7

冷却モード
室温:27°C - 47% R.H. 水温(入/切):7/12°C
暖房モード
室温：20℃ 水温（入）：50
(*) 表記値は1500、900、600RPMの標準設定に対する相対値です。PCB内のディップスイッチ設定を変更することにより、風量を変更することが可能です。

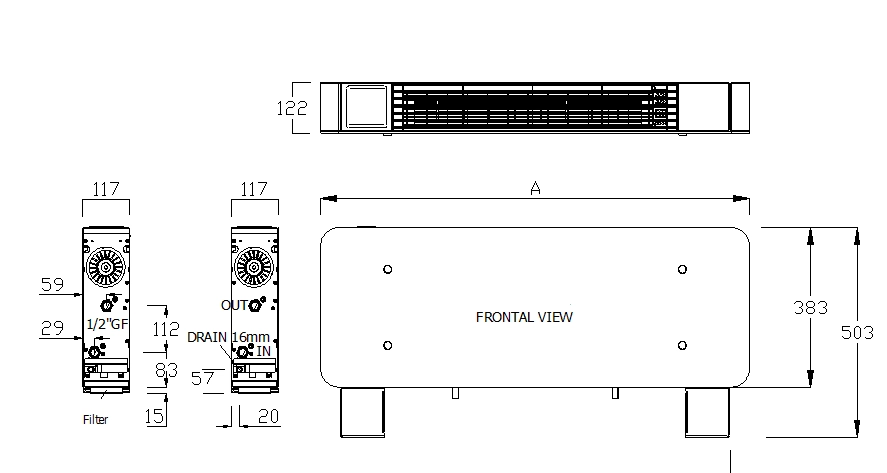

寸法・重量

仕様	単位	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
正味重量	kg	11	13	16	18
総重量	kg	13	16	20	23
