デザイナーズ・フロアスタンド型ファンコイルユニットシルバーガラスシリーズ

新しいシルバーグラス・シリーズは、アーティストが製作したファンコイルユニットです。ファンコイルユニットはインテリアです。これらのモデルはモダンなスタイルでデザインされています。できるだけ目立たないように

冷却能力： 0.45 ... 3.73 kW

暖房能力： 0.61 ... 4.71 kW

デザイナーズ・フロアスタンド型ファンコイルユニットシルバーガラスシリーズ

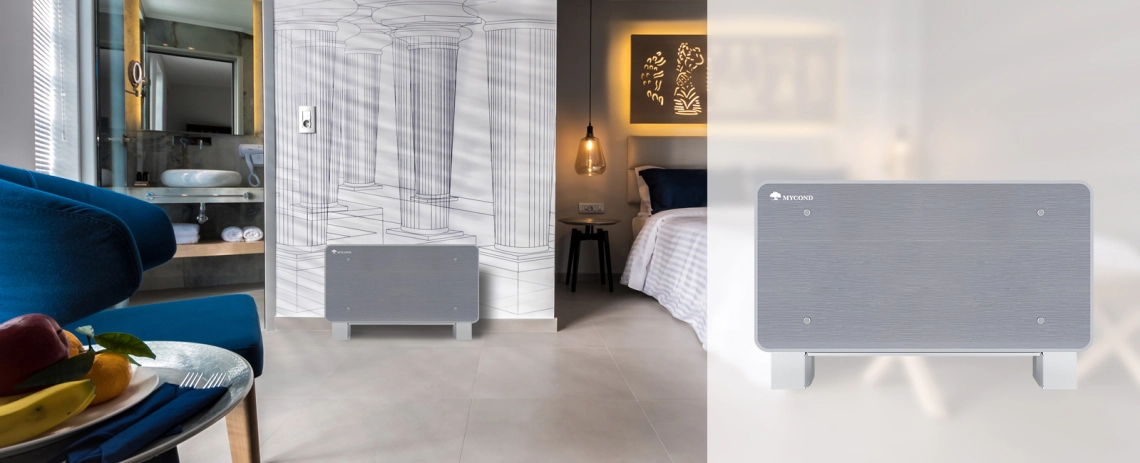

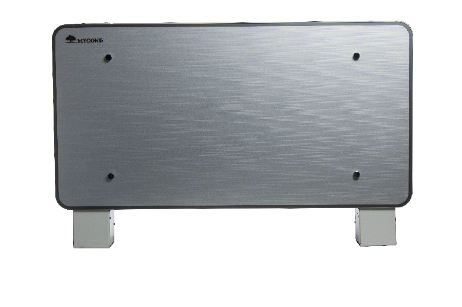

ファンコイルユニットは超薄型設計。ガラスを含めたケーシングの厚さはわずか122mm。さらに、シンプルで端正な外観は、お部屋のスタイルになじみやすくなっています。

The fan coil unit is ultra-thin in design

ファンコイルユニットは、ヒートポンプを採用した暖房システムを効果的に補完します。暖房に高い水温を必要としないため、コストを節約できます。

主な特長

ガラスフロントパネル
超薄型ボディ
ユニットフレームは0.8～1mmゲージの金属板製
低騒音
サーモスタット用ハウジング内蔵
DCモーター
クラスG1のエアフィルターは、清掃やメンテナンスのために簡単に取り外せるように設計されています。
熱交換コイルは銅管と真鍮製マニホールドで構成：銅管には波型アルミフィンを装備
取り外し可能なドレンパンを装備
磁石で固定するアルミ製グリル
オプション：背面ガラスパネル（オープンスペース設置）

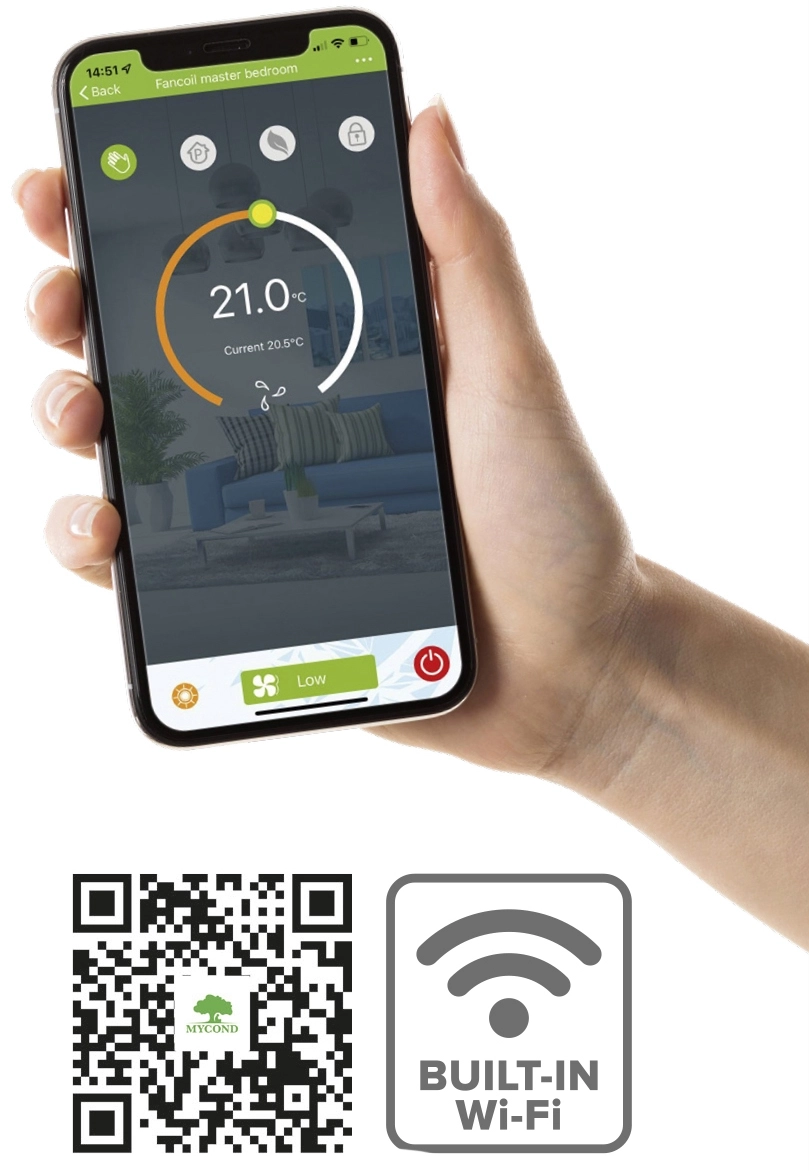

サーモスタット（オプション）

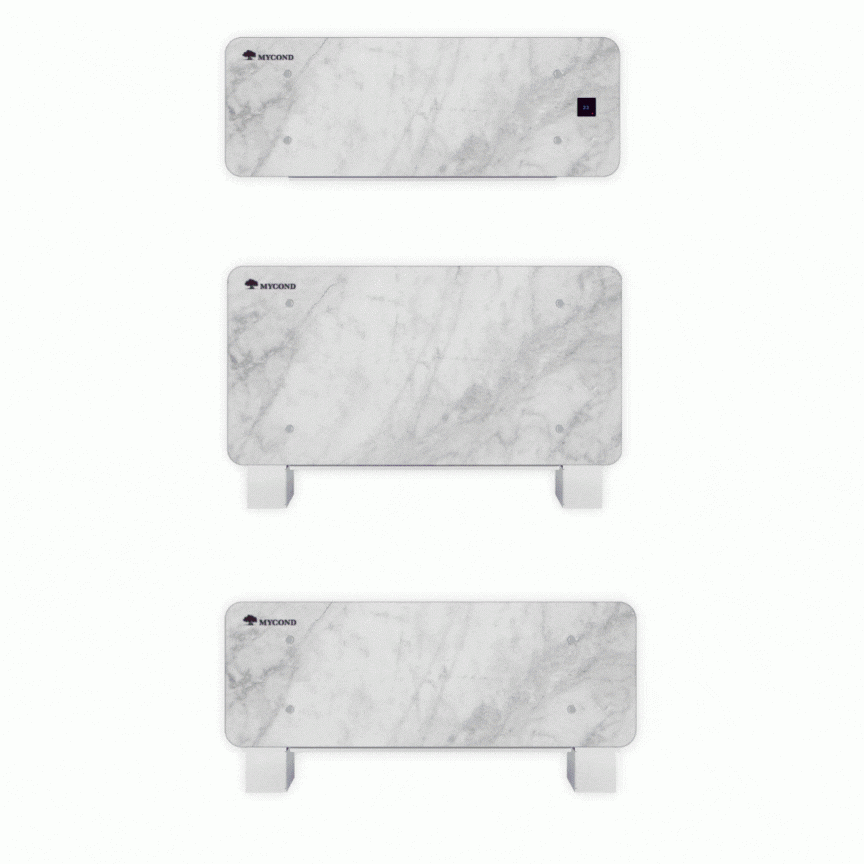

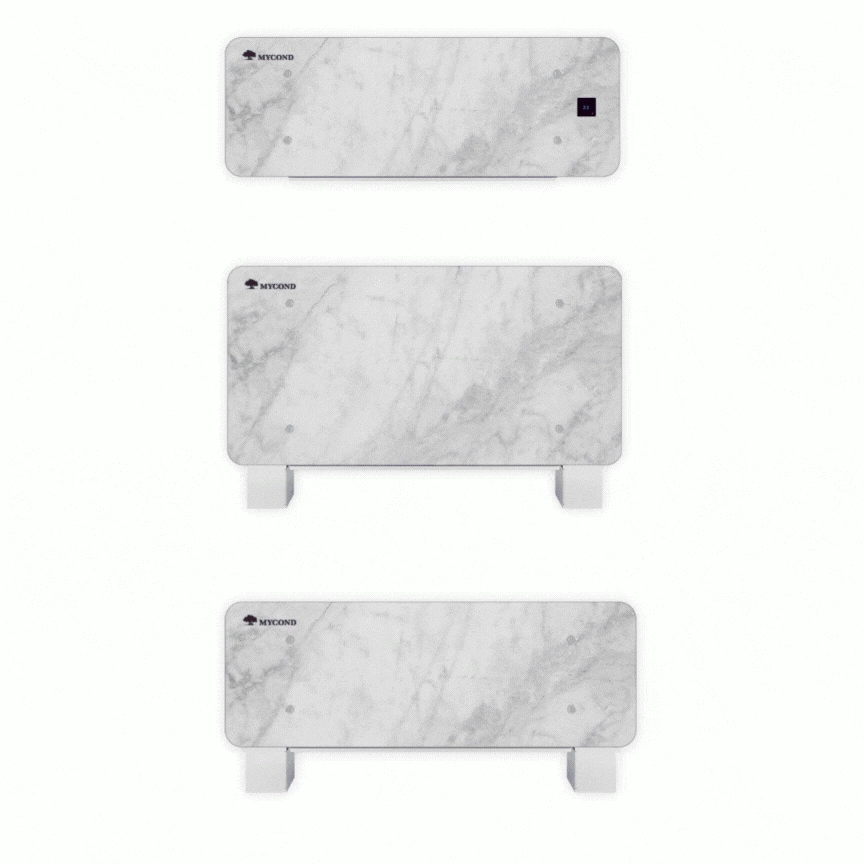

マイコンドでエレガンスの新次元を発見してください！

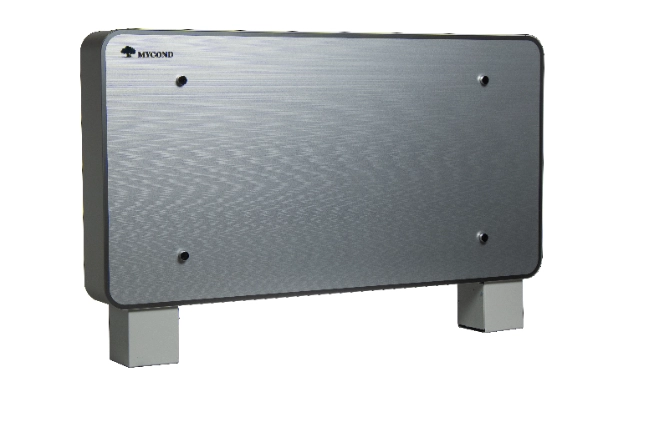

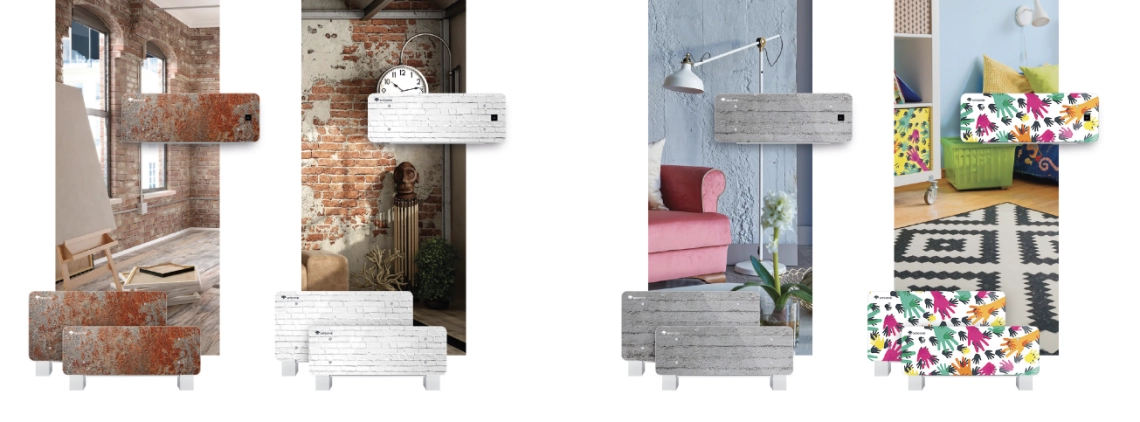

モダンなデザイン：エレガントなプリントガラスパネルは、どんなインテリアにも完璧にフィットし、スタイルとモダンさを加えます。
お好みの画像やデザインをパネルにプリントし、お客様のインテリアに合わせます。

Modern design

主な部品

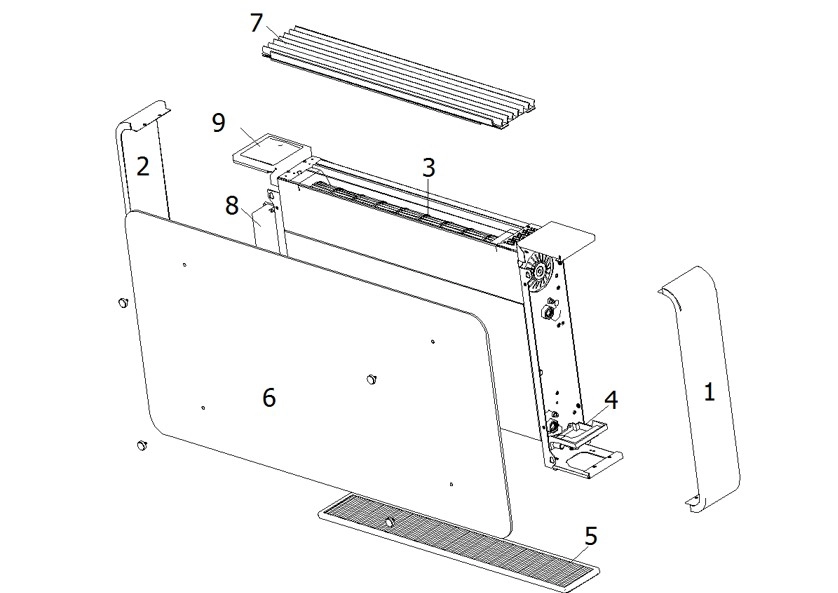

外装部品

Main components

左側パネル
右側パネル
ファンデッキ
補助ドレン
フィルター
フロントパネル
アルミグリル
電気ボックス
コントロールパネル（オプション）

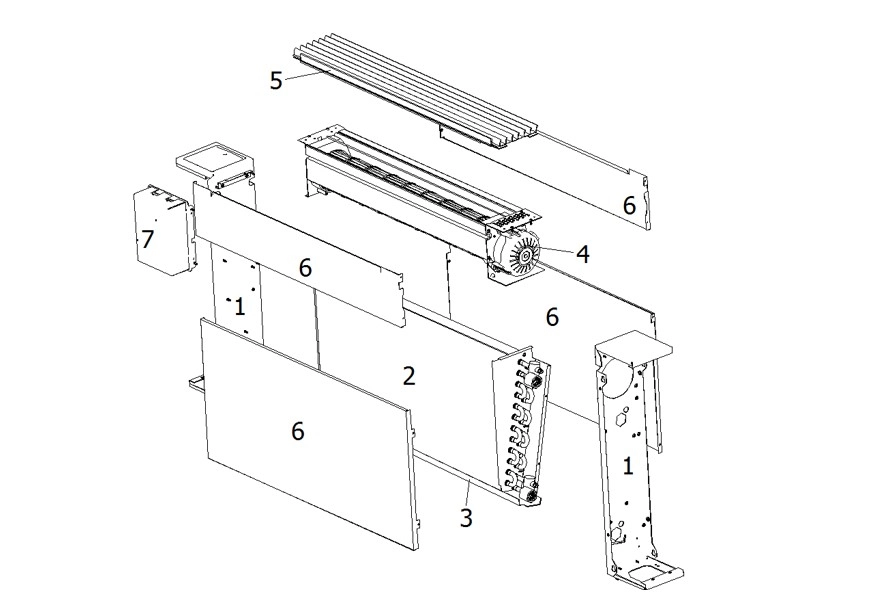

内部部品

縦型ユニット

Internal parts

インナーサイドパネル
メイン熱交換器
凝縮水トレイ
ファンデッキ
アルミグリル
インナーフロント＆リアパネル
電気ボックス

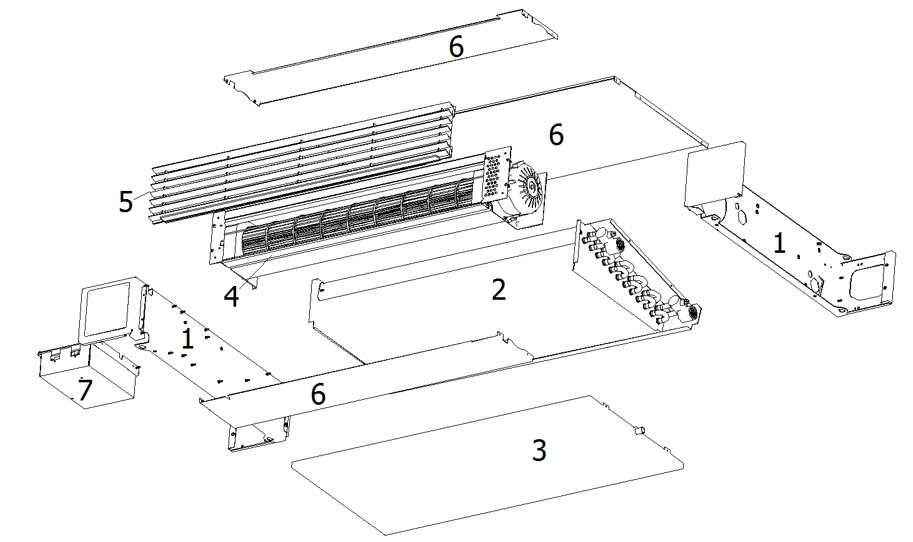

内部部品

水平ユニット

Internal parts_2

インナーサイドパネル
メイン熱交換器
凝縮水トレイ
ファンデッキ
アルミグリル
インナーフロント＆リアパネル
電気ボックス

技術データ

2パイプシステム

仕様	単位	速度	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	MC-SG-800T2
空気流量		スーパーマックス	250	390	510	620
		最大 (*)	180	315	450	540
	^m3/h	中 (*)	120	230	350	450
		最小 (*)	80	155	240	310
		静的	10	18	25	32
総冷房能力		スーパーマックス	1.19	2.12	2.90	3.73
		最大	0.88	1.81	2.70	3.38
	キロワット時	メド	0.79	1.45	2.20	2.75
		最小	0.45	0.98	1.70	2.13
感性容量		スーパーマックス	0.87	1.56	2.16	2.97
		最大	0.69	1.35	2.00	2.70
	キロワット時	メド	0.60	1.10	1.68	2.30
		最小	0.30	0.70	1.25	1.70
加熱能力		スーパーマックス	1.55	2.71	3.71	4.71
		最大	1.10	2.40	3.20	4.23
	kw	メド	0.90	1.50	2.40	3.40
		最小	0.61	1.16	1.75	2.41
	V/H/Ph	230 V - 50 Hz - 1Ph
モーター入力		スーパーマックス	20	22	24	27
		最大	12	13	14	17
	W	メド	5	6	7	10
		最小	3	4	5	8
水流量		スーパーマックス	204	364	498	639
		最大	151	311	463	580
	l/h	メド	136	249	377	472
		最小	77	168	292	365
圧力降下		スーパーマックス	15.1	10.2	20.9	19.9
		最大	13.1	8.2	19.0	18.7
	kPa	メド	7.2	6.0	16.5	13.2
		最小	4.1	4.1	13.0	10.0
コイル接続			1/2" GF	1/2" GF	1/2" GF	1/2" GF
含水率	L		0,33	0,59	0,85	1,11
音響パワー		スーパーマックス	55.0	56.0	57.1	58.3
		最大	51.3	52.2	52.4	53.3
	dB(A)	メディア	44.6	45.5	46.6	48.6
		最小	37.5	38.6	40.5	38.7
サウンドプレス		スーパーマックス	38.0	39.0	40.1	41.3
		最大	34.3	35.2	35.4	36.3
	dB(A)	メディア	27.6	28.5	29.6	31.6
		最小	20.5	21.6	23.5	21.7

冷却モード
室温:27°C - 47% R.H. 水温(入/切):7/12°C
暖房モード
室温：20℃ 水温（入）：50
(*) 表記値は、1500、900、600 RPMでの標準設定に対する相対値です。PCB内のディップスイッチ設定を変更することにより、風量を変更することが可能です。

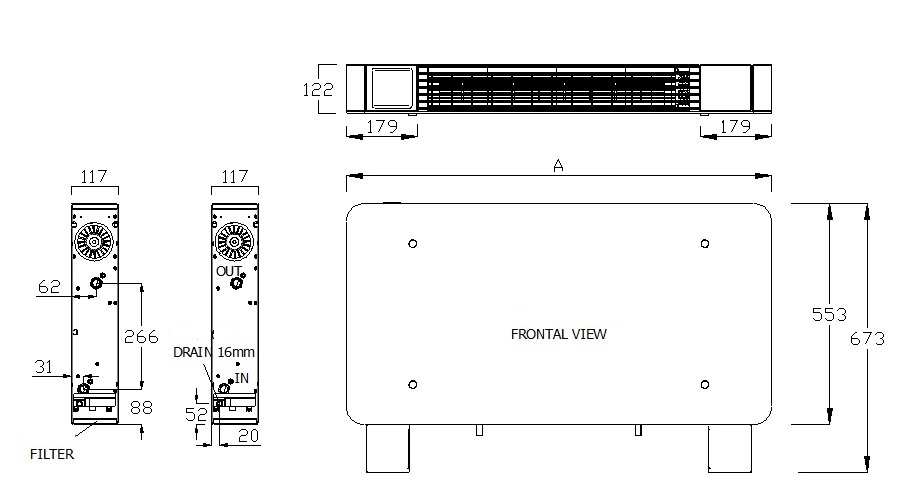

外形寸法

縦置き

仕様	単位	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	MC-SG-800T2
A	mm	681	873	1065	1257
正味重量	kg	14	18	21	25
総重量	kg	18	21	25	29

Dimensions

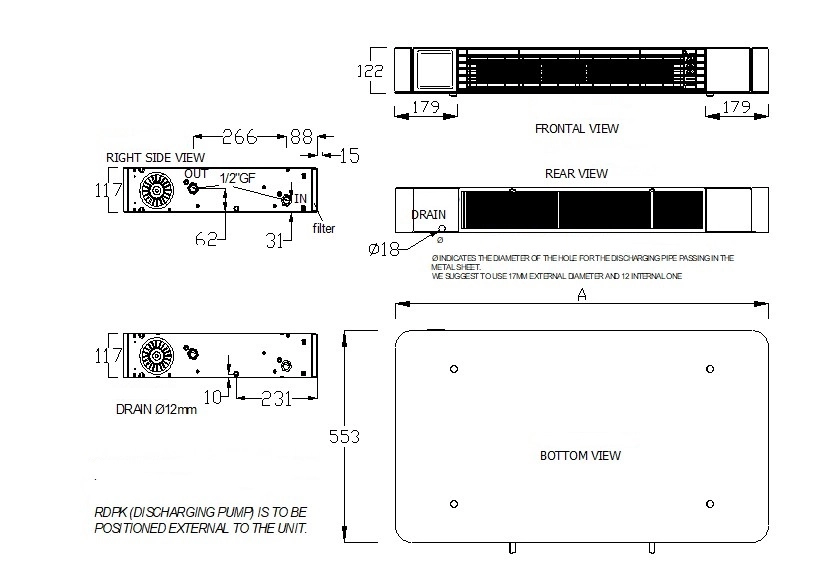

外形寸法

水平マウント

仕様	ユニット	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	MC-SG-800T2
A	mm	681	873	1065	1257
正味重量	kg	14	18	21	25
総重量	kg	18	21	25	29

Dimensions_2
