中容量ESPダクトファンコイルユニット HPLシリーズ

冷却能力: 2,93 ... 11,29 kW
暖房能力: 3,31 ... 13,13 kW

ご購入またはご質問はこちら

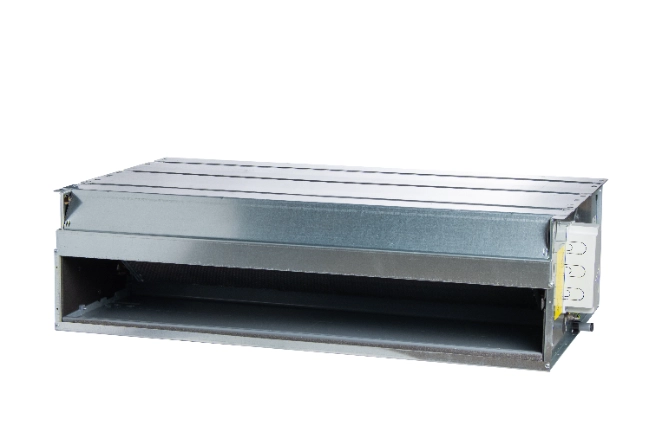

中容量ESPダクトファンコイルユニット HPLシリーズ

ファンコイルには、風量の異なる7つの標準サイズ(340~2100 m3/h)があり、それぞれに3列または4列のコイルが装備され、4パイプシステム用に1列または2列のコイルを追加することも可能です。これは、あらゆる空調要件に理想的な、最も完全な製品レンジです。


hotel room

主な特徴

  • 高い快適性
  • 広い動作範囲
  • 最大静圧80 Pa
  • 亜鉛メッキ鋼製ケーシング
  • 高効率の銅製熱交換器
  • 静的および動的バランスの取れたファンによる極めて静かな運転
  • 水平および垂直設置

利点 :

  • ケーシングは1mmの亜鉛メッキスチール製で、3mmのポリオレフィンフォーム(クラスM1)で断熱されています。
  • ファンのブレードはアルミニウム製またはプラスチック製です。
  • 5速モーターは防振パッドに取り付けられています。自動リセット機能付きの内部熱保護(保護等級IP 20、クラスB)を備えています。
  • 熱交換器は、腐食の恐れがある腐食性雰囲気での使用には適していません。接続は、ユニットの空気出口から見て左側にあります。
  • 凝縮水トレイはプラスチック製です。L字型デザインにより、ファンコイルユニットを水平または垂直に設置できます。
  • フィルターは、ポリプロピレン繊維を亜鉛メッキ鋼製フレームに張ったもの。フレームは特別なガイドに取り付けられているため、メンテナンス時のフィルターの取り外しや取り付けが簡単です。

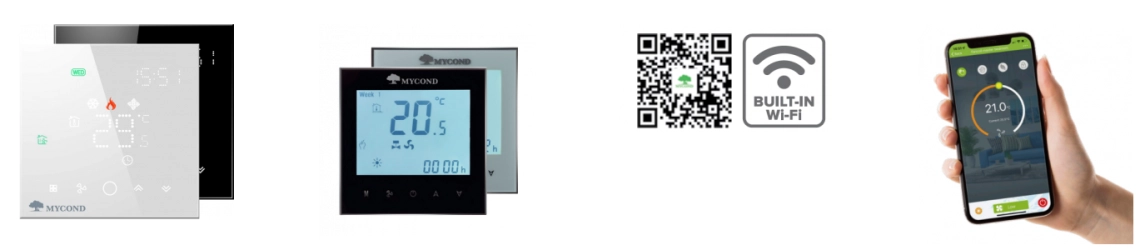

スマートフォンで簡単操作できる最適な自動化セット

living room

3列ファンコイルユニット、2パイプモデル。仕様

仕様

ユニット HPL 13 HPL 23 HPL 33 HPL 43 HPL 53 HPL 63 HPL 73
空気流量 m3/h 535 860 1115 1340 1375 1635 2100
冷却能力 kW 2,93 4,47 6 6,74 7,24 8,56 9,89
暖房能力 kW 3,31 5,18 6,99 8,11 8,38 9,5 11,54
モーター入力 W 55 110 126 175 174 166 245
音響パワー(Lw) dB(A) 51 55 57 63 62 61 66
出入口給水管 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
コンデンセートパイプ mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

4列ファンコイルユニット、2パイプモデル。仕様

仕様 ユニット HPL 14 HPL 24 HPL 34 HPL 44 HPL 54 HPL 64 HPL 74
空気流量 m3/h 535 860 1115 1340 1375 1635 2100
冷却能力 kw 3,37 5,45 6,95 7,42 8,01 9,55 11,29
暖房能力 kW 3,6 5,76 7,32 8,57 8,84 10,62 13,13
モーター入力 W 55 110 126 175 174 166 245
音響パワー(Lw) dB(A) 51 55 57 63 62 61 66
出入口給水管 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
コンデンセートパイプ mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

3+1列ファンコイルユニット、4パイプモデル.仕様

仕様 ユニット HPL 13-4T/1R HPL 23-4T/1R HPL 33-4T/1R HPL 43-4T/1R HPL 53-4T/1R HPL 63-4T/1R HPL 73-4T/1R
空気流量 m3/h 535 860 1115 1340 1375 1635 2100
冷却能力 kW 2,93 4,47 6 6,74 7,24 8,56 9,89
暖房能力 kW 2,5 3,7 4,87 5,48 5,79 6,93 8,12
モーター入力 W 55 110 126 175 174 166 245
音響パワー(Lw) dB(A) 51 55 57 63 62 61 66
出入口給水管 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
コンデンセートパイプ mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

特性は、以下の運転パラメータについて示されています:
静圧:0Pa
冷却:吸入空気温度+27 °C 乾燥温度、+19 °C 湿度。入口/出口水温。+7/12 °C.
暖房:入口空気温度+20 °C。出入口水温。+50/45 °C.
暖房4パイプシステム:入口空気温度+20 °C。出入口水温。+65/55 °C.

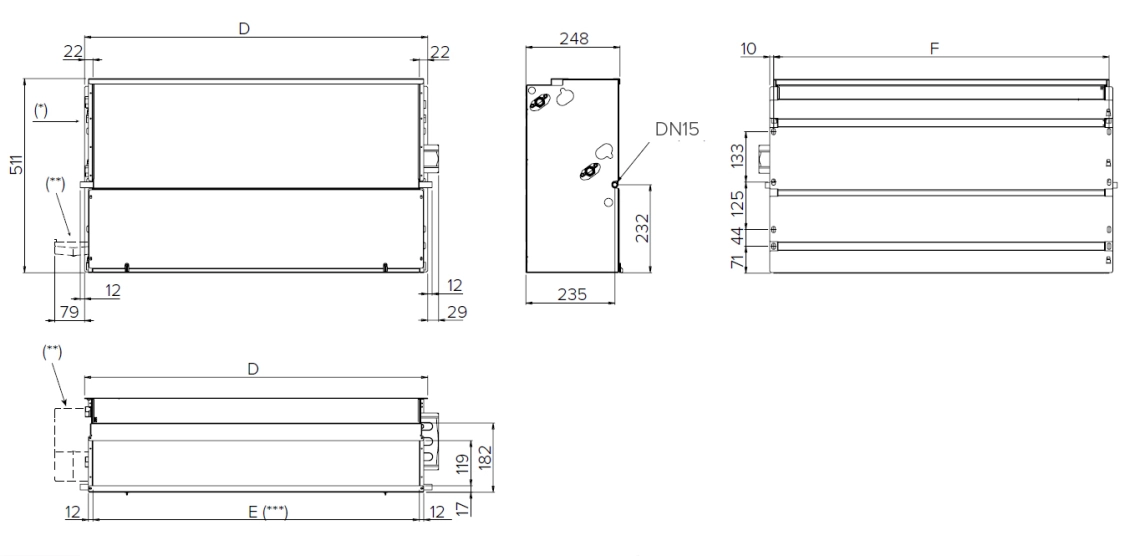

垂直設置

注:
(*) - コイル接続は左側
(**) - 追加凝縮水トレイ(オプション)
(***) - 吸気フレームの寸法:E x 119 mm
(****) - 外径


scheme

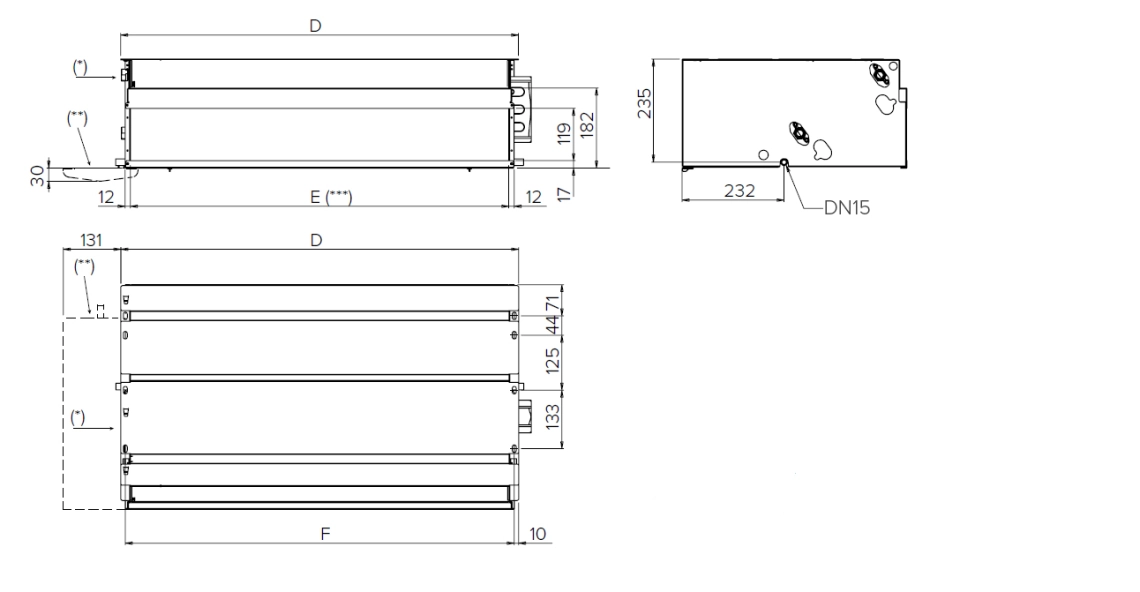

水平設置


(*) - コイル接続は左側
(**) - 追加凝縮水トレイ(オプション)
(***) - 吸気フレームの寸法:E x 119 mm
(****) - 外径

型式 単位 HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
D mm 689 904 1119 1119 1334 1549 1549
E mm 645 860 1075 1075 1290 1505 1505
F mm 669 884 1099 1099 1314 1529 1529


scheme_2

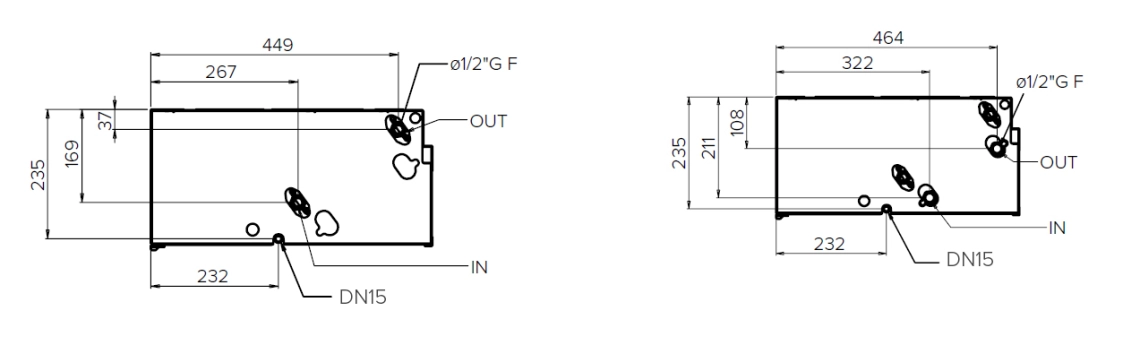

コイル接続

3列または4列コイル / 追加加熱コイル(1列または2列)

型式 単位 HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
3列 kg 18,5 25,4 26,5 27,9 38,4 47,2 47,4
3+1列 kg 19,7 26,9 28,3 29,7 40,3 49,5 49,7
4列 kg 19,5 26,7 27,9 29,0 39,8 48,9 49,1

scheme_3
