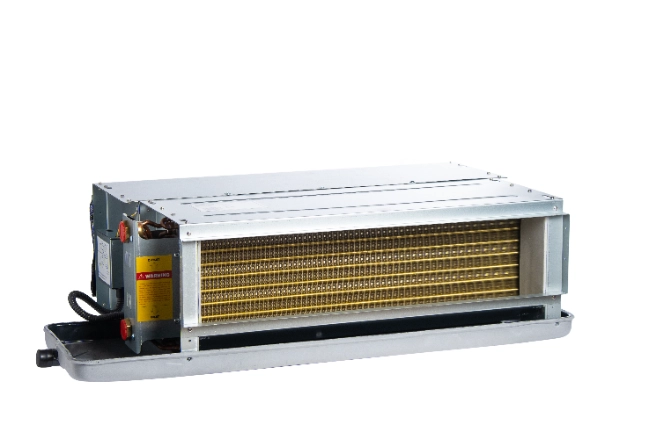

中型ESPダクト用ファンコイルユニット MCFCシリーズ

冷房と暖房の両方を行う空調システム。オフィス、工業施設、商業ビル、住宅、ホテル、銀行、行政ビルなどに快適な微気候を作り出す。

冷却能力： 1,2 ...12,6 kW

暖房能力： 1,8 ... 18,9 kW

幅広い容量。冷房・暖房・換気の機能を備えたファンコイル。住宅、オフィス、商業施設などの快適な環境を維持するために設計されています。

MCFC series

特徴と利点

熱交換面積を増加させた最適化された熱交換器は、高いファンコイル効率を保証します。
金属ブレードと亜鉛メッキ鋼製ケーシングを採用した遠心ファンにより、高い信頼性と耐火性を確保。
3列熱交換器付き2パイプファンコイル。
ACまたはDCモータータイプの選択。
左配管接続
傾斜のあるドレンパンにより、凝縮水を最も低い位置から安全かつ完全に排出。
静圧は最大50 Pa。
低消費電力
低騒音
ModBus制御（オプション）。
Wi-Fi制御（オプション）。
サーモスタットは別途購入

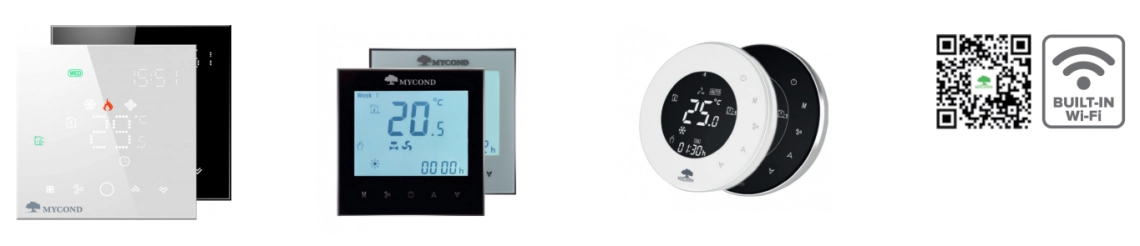

スマートフォンによる手頃で簡単な制御のための最適な自動化セット

hotel room new design

仕様		ユニット	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102
風量、高/中/低。		^m3/h	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
冷却能力、高／中／低		W	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
暖房能力、高／中／低		W	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
外部静圧		Pa.	50	50	50	50	50
騒音レベル		dB(A)	42	44	46	47	49
水消費量		^m3/h	0,39	0,55	0,7	0,82	0,91
水圧降下		kPa	12	16	20	23	26
	ファン数		1	2	2	2	2
ファンモーター	エンジン数		1	1	1	1	1
	低速	W	49	66	84	100	118
最高使用圧力		MPa	1,6	1,6	1,6	1,6	1,6
給水管		mm	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4インチ(DN20)	Rc3/4"(DN20)
ドレンパイプ		mm	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4インチ(DN20)
正味重量		kg	17	19	20	22	25

仕様		ユニット	MCFC-136	MCFC-170	MCFC-204	MCFC-238
風量、高/中/低		^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
冷却能力、高/中/低		W	7200/5760/4680	9000/7200/5850	10800/8640/7020	12600/10080/8190
暖房能力、高/中/低。		W	10800/8640/7020	13500/10800/8775	16200/12960/10530	18900/15120/12285
外部静圧		Pa.	50	50	50	50
騒音レベル		dB(A)	50	52	54	56
水消費量		^m3/h	1,34	1,59	1,8	2,07
水圧降下		kPa	40	40	40	50
	ファン数		3	4	4	4
ファンモーター	エンジン数		1	1	1	1
	低速	W	174	210	250	300
最高使用圧力		MPa	1,6	1,6	1,6	1,6
給水管		mm	Rc3/4"(DN20)	Rc3/4"(Ду20)	Rc3/4"(DN20)	Rc3/4"(DN20)
蝙九Μ繝九い繝ェ繝ウ繧ー縲√う繝ウ繝∝ック豕		mm	R3/4"(DN20)	R3/4インチ(DN20)	R3/4インチ(DN20)	R3/4インチ(DN20)
正味重量		kg	31	37	42	44

注
1.冷却能力は以下の条件下でテストされた：吸気温度27℃乾球／19.5℃湿球。
出入口水温7℃/12℃。
2.熱出力は以下の条件でテストされた：吸入空気温度21℃乾球、吸入水温度60/50℃。
水温60/50℃。
3.騒音レベルは、完全に反響のない部屋でテストした。
4.これらの性能と流量は、静圧30Paでの値です。

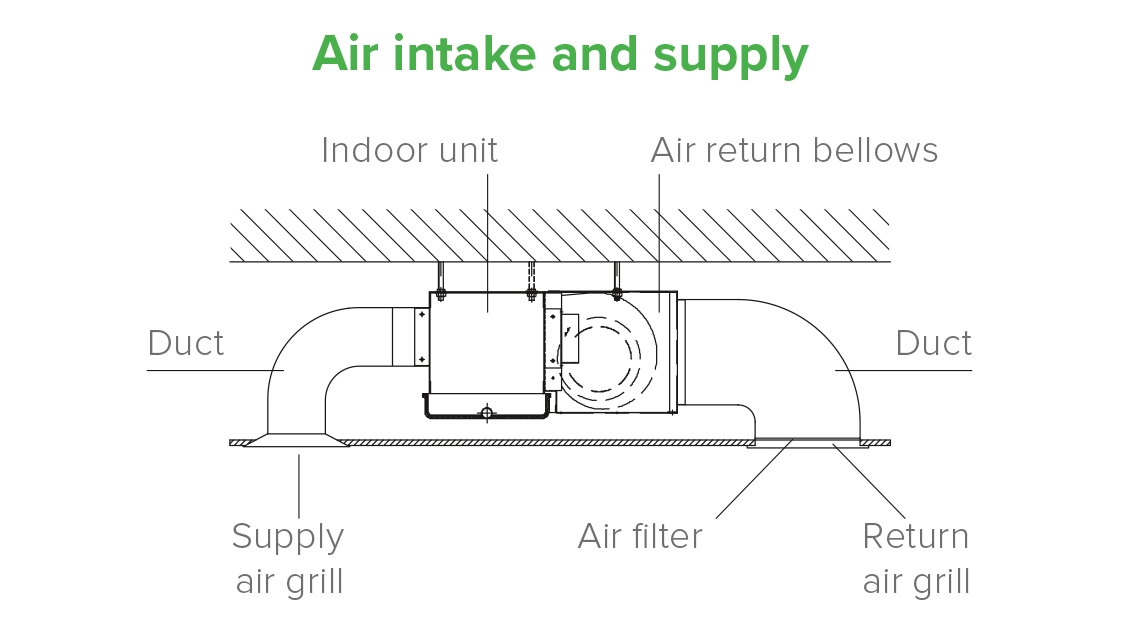

設置方法

Installation methods

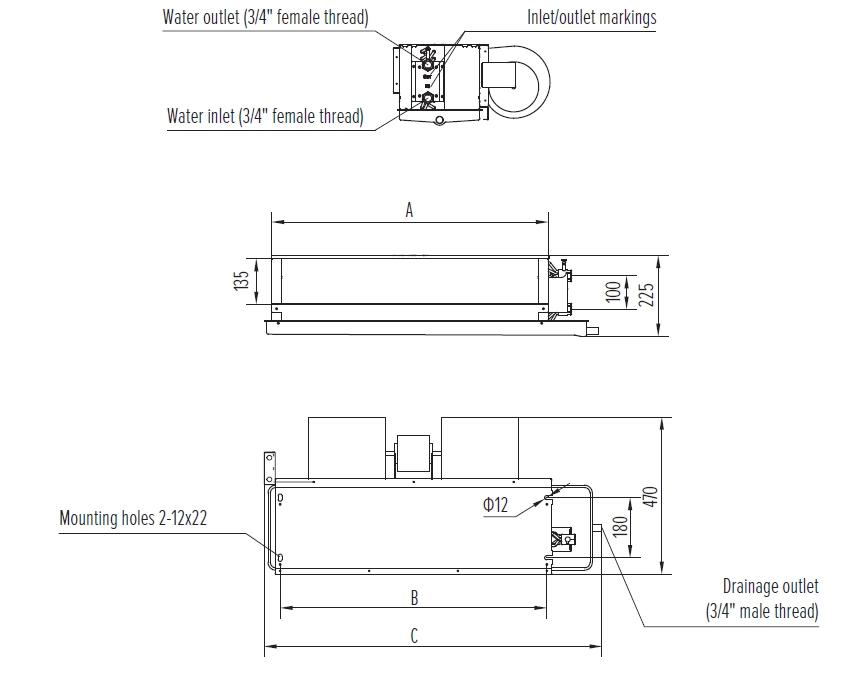

外形寸法

型式	単位	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	мм	510	640	745	830	960	1260	1410	1630	1830
B	мм	480	610	715	800	930	1230	1380	1600	1800
C	мм	693	823	928	1013	1143	1443	1593	1813	2013

Dimensions

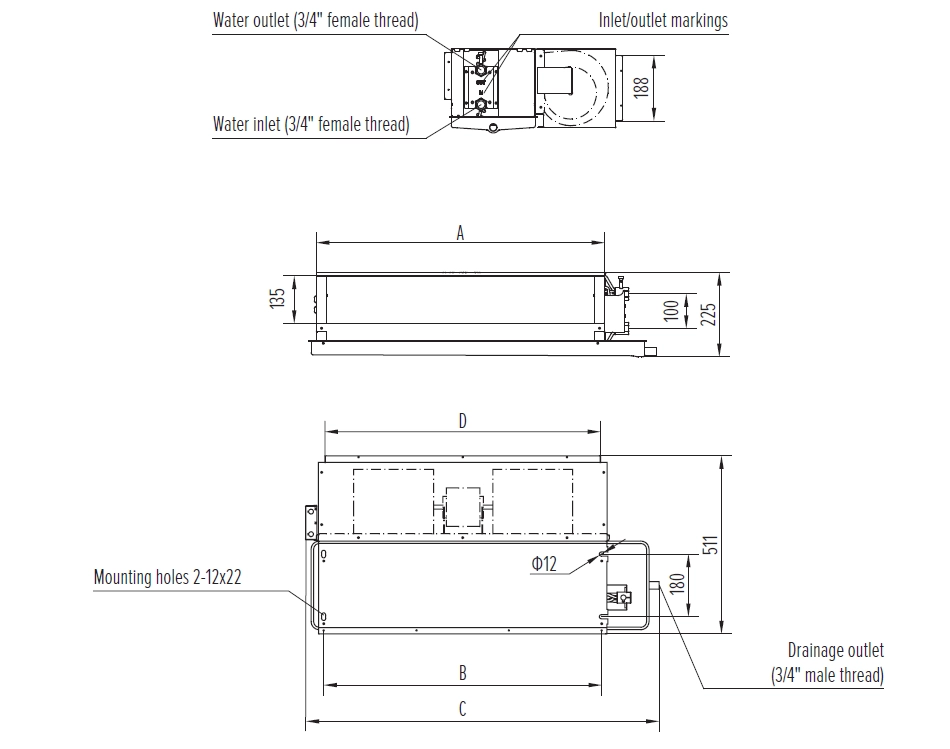

外形寸法

リア・エアインテーク・チャンバー付き水平設置モデル

型式	単位	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	мм	510	640	745	830	960	1260	1410	1630	1830
B	мм	480	610	715	800	930	1230	1380	1600	1800
C	мм	693	823	928	1013	1143	1443	1593	1813	2013
D	мм	420	540	680	740	860	1060	1320	1520	1660

Dimensions_2

中型ESPダクト用ファンコイルユニット MCFCシリーズ

特徴と利点

スマートフォンによる手頃で簡単な制御のための最適な自動化セット

設置方法

外形寸法

外形寸法
