1ウェイカセット

このユニットは、天井のスペースにシームレスにフィットするよう設計されている。天井空間にシームレスにフィットしクリーンでモダンな外観

冷却能力： 1.50 ... 7.1 kW

1ウェイカセット

主な特徴

モダンで薄型、直線的なデザインパネル
排気・吸気ルーバーの自動開閉
3D換気

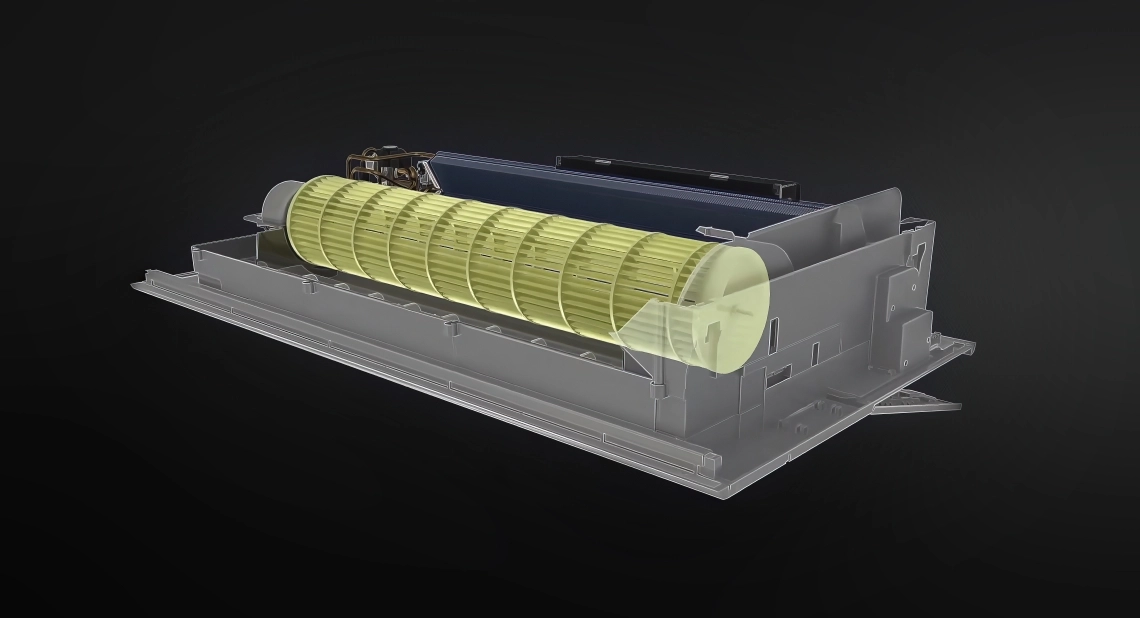

DCインバーターファンモーター
有線コントローラーMIR-RS01で5段階のファンスピード選択可能
静音・薄型
吸気フィルター標準装備
凝縮水ドレンポンプ標準装備

強力冷却

強力冷却機能を使用すると、最初に電源を入れたときに最適な温度レベルにすばやく到達します。この機能は最大15分（
）作動し、その後通常の運転モードに戻ります。

個別バルブ制御

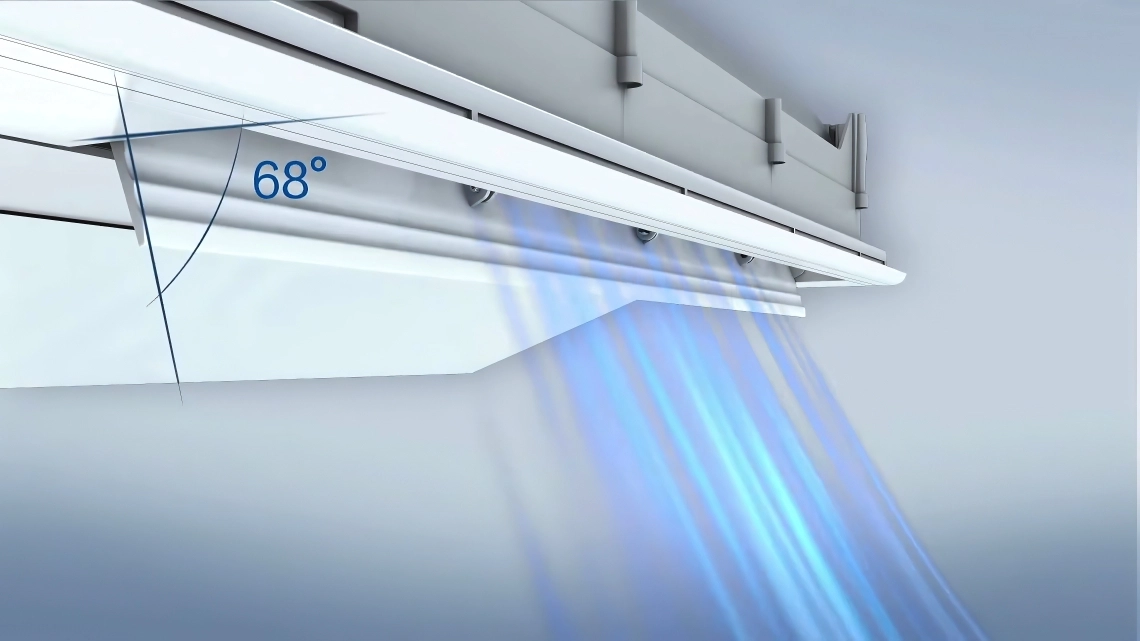

水平ベーンと垂直ベーンを独立制御することで、快適さを妨げない風向きを設定できます。また、暖房モード時の水平ベーンの開口角度が広いため、高さ方向の温度分布が均一です。

仕様	台数	MIBA-05X1EV1AD	MIBA-07X1EV1AD	MIBA-09X1EV1AD	MIBA-12X1EV1AD
容量
冷却	kW	1,50	2,20	2,80	3,60
暖房	kW	1,70	2,50	3,20	4,00
電気パラメータ
電源	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
換気
風量（H/M/L）	^m3/h	530/490/450	530/490/450	530/490/450	550/530/490
音圧 (H/M/L)	dB(A)	32/29/24	32/29/24	32/29/24	34/30/25
音響パワー (H/M/L)	dB(A)	46/43/38	46/43/38	46/43/38	48/44/39
設置 - 寸法
ユニット寸法 WxDxH	mm	875x505x185	875x505x185	875x505x185	875x505x185
パッケージ・ユニット寸法 WxDxH	mm	1028x581x270	1028x581x270	1028x581x270	1028x581x270
正味重量 / 総重量	Kg	15,3/17,9	15,3/17,9	15,3/17,9	15,3/17,9
Ø 液体側冷媒パイプ	mm (インチ)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)
Ø ガス側冷媒パイプ	mm (インチ)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)
パネル
モデル		M1B-1050IB	M1B-1050IB	M1B-1050IB	M1B-1050IB
パネル正味寸法 (WxDxH)	mm	1050x550x125	1050x550x125	1050x550x125	1050x550x125
パネル梱包寸法 (WxDxH)	mm	1133x623x197	1133x623x197	1133x623x197	1133x623x197
パネル正味/総重量	Kg	5,3/8,3	5,3/8,3	5,3/8,3	5,3/8,3

仕様	ユニット	MIBA-16X2EV1AD	MIBA-18X2EV1AD	MIBA-24X2EV1AD
冷却	kW	4.5	5.6	7.1
暖房	kW	5	6.3	8
電気パラメータ
供給電力	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
換気
風量（H/M/L）	^m3/h	700/530/410	820/660/510	870/690/510
音圧 (H/M/L)	dB(A)	41/36/32	40/36/32	42/36/32
音響パワー (H/M/L)	dB(A)	54/50/46	54/50/46	56/50/46
設置 - 寸法
ユニット寸法 WxDxH	mm	850x540x185	1170x540x185	1170x540x185
パッケージ・ユニット寸法 WxDxH	mm	1043x648x270	1363x648x270	1363x648x270
正味重量 / 総重量	Kg	21.3/25.5	26.0/31.4	27.1/32.5
Ø 液体側冷媒パイプ	mm (インチ)	6,35 (1/4)	6,35 (1/4)	9,52 (3/8)
Ø ガス側冷媒パイプ	mm（インチ）	12.7	12.7	15.88
パネル
モデル		M1B-1028IB	M1B-1348IB	M1B-1348IB
パネル正味寸法 (WxDxH)	mm	1028x600x45	1348x600x45	1348x600x45
パネル梱包寸法 (WxDxH)	mm	1143x688x170	1463x688x170	1463x688x170
パネル正味/総重量	Kg	3.9/8.0	5.1/9.8	5.1/9.8

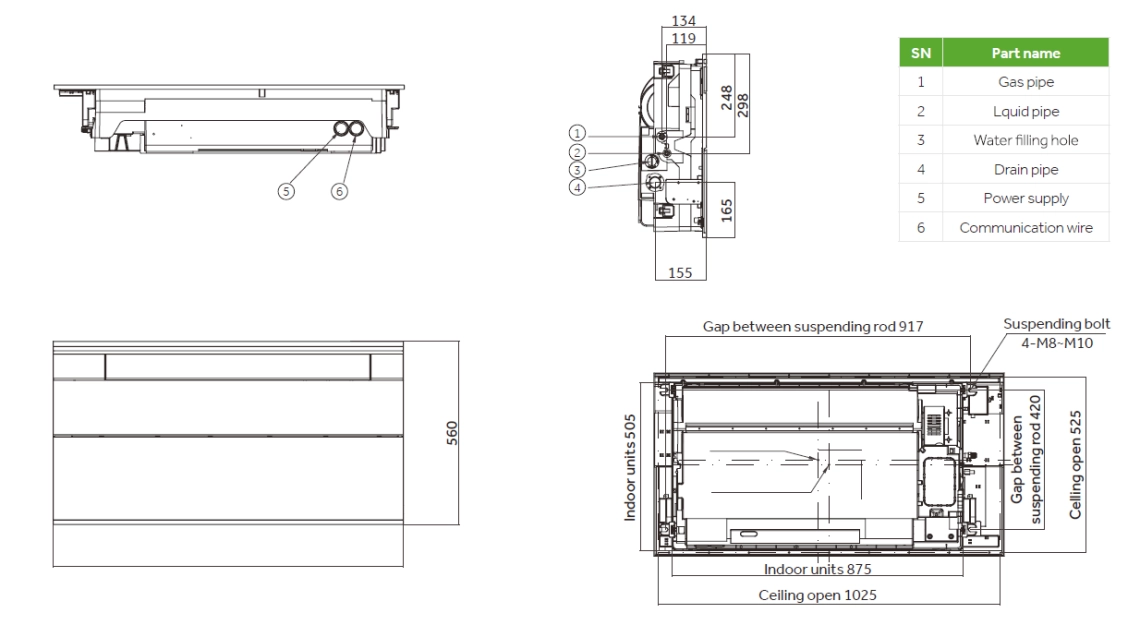

外形寸法

MBA-05X2EV1AD MBA-07X2EV1AD MBA-09X2EV1AD MBA-12X2EV1AD

dimensions
