4パイプモジュラーチラー 4パイプMCU-YHFシリーズ

マイコンドのMCU-YHFヒートポンプの4パイプバージョンは、冷熱の同時生産を保証するために作られています。このヒートポンプは、2つの独立した熱/冷熱交換器を備えており、同時に作動させることができます。内部制御アルゴリズムにより、これらの回路の出力パワーを独自に分析し、自動的にバランスをとることができます。4本配管バージョンは、エネルギー効率の最大値を示し、あらゆるシステムの冷暖房供給の完全な自律性を実現します。

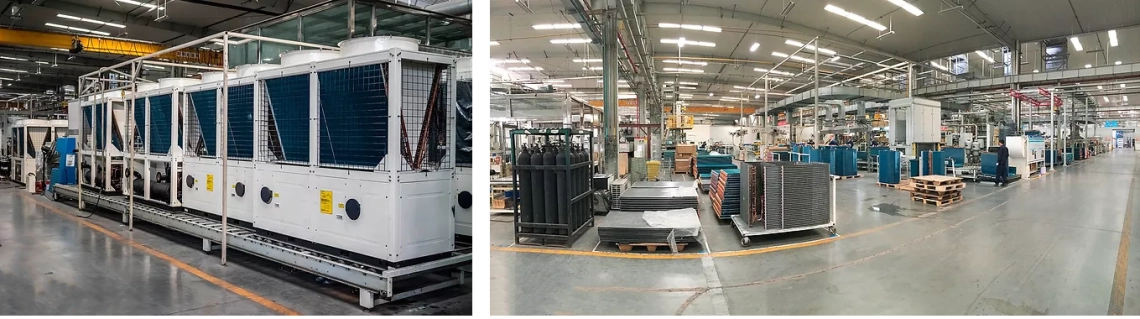

全回復パワーセーブ

冷房と暖房の両方が必要な場合、冷房と暖房を別々に設定する必要はありません。冷房時に発生する廃熱を回収し、温水の生産に利用することができます。総合効率比（TER）は最大7.78で、初期投資とその後の運転コストを削減できます。

Full-recovery power saving

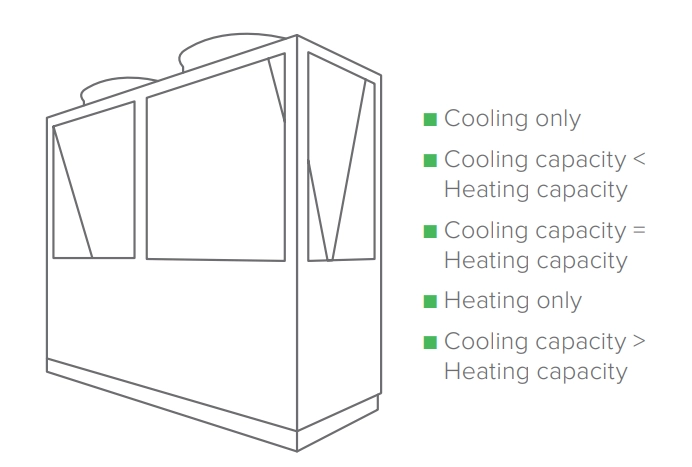

自動冷暖房バランシング

モジュラー設計と自己適応型冷暖房バランシング技術により、ユニットは実際の状況に基づいて出力冷暖房能力を自動的に調整し、運転モードを素早く切り替え、出口水温を調整することができます。このようにして、温度と湿度がより正確に制御され、さらに快適になります。

Automatic cooling and heating balancing

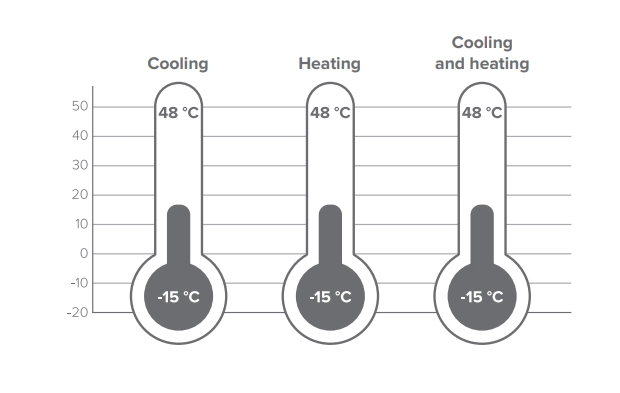

運転限界

このユニットは、有名なマルチスピードファンを採用しており、運転ノイズレベルをさらに低減し、風量のインテリジェントな調整を可能にすることで、-15 °C～+48 °Cの広い温度範囲で安定した冷房と暖房を維持します。

Operation limits

仕様	ユニット	MCU066YHF
定格冷却能力、冷却のみ	kW	66
定格入力電力、冷却 EER（消費電力	kW W/W	20 3,3
水流量	^m3/h	11,4
定格暖房能力（暖房のみ	kW	70
定格入力電力、暖房 COP	kW W/W	20 3,3
水流量	^m3/h	13,9
定格冷却能力、冷房および暖房	kW	63
定格暖房能力	kW	81
定格総容量 TER	kW W/W	18,5 7,8
定格水流量、冷水側	^m3/h	11,4
定格水流量、温水側	^m3/h	13,9
電源		380-415 V、3相、50 Hz
水圧降下、冷水側	kPa	40
水圧降下、温水側	kPa	60
給排水管口径、冷水側		DN 65（フランジ接続）
出入口配管径、温水側		DN 65（メネジ）
ファンタイプ		低騒音軸流ファン
ファン数	個	2
風量	^m3/h	26000
コンプレッサータイプ		ハーメチックスクロールコンプレッサー
コンプレッサー数	個	1
運転モード		マイコン自動運転
冷媒タイプ		R410A
ユニット重量	kg	650
運転重量	kg	710
寸法（長さ×幅×高さ）	mm	2200 × 860 × 1980

備考
1.冷却運転時の冷却能力および消費電力は、定格水流量、出口水温7 °C、外気温度35 °Cの場合を示します。
2.暖房能力および暖房運転時の消費電力は、定格水流量、出口水温45 °C、外気温度7 °CDBを基準とする。
3.冷房＋暖房モード：能力および消費電力パラメーターは、定格水流量、冷房時の出口温度+7 °C、暖房時の出口温度+45 °Cを基準とする。
