倉庫とバンカーにおけるエアハンドリングユニットの重要性

防護施設における換気の問題

シェルターやバンカーは、その目的に関わらず - 市民防護のための防護施設、軍事施設、地下倉庫など - 重要な問題に直面しています。それは、閉じられた空間での質の高い空気交換の確保です。適切な換気がなければ、長期間人が滞在することを想定したこれらの施設は、空気の質が急速に悪化するため、その防護機能を果たせなくなる可能性があります。

空気 - シェルターにおける第一の資源

防護施設での長期滞在における生命維持資源を考えると、新鮮な空気が最も重要な位置を占め、水や食料をも上回ります。人は食料なしで数週間生き延びることができますが、水なしでは数日しか持ちません。しかし、十分な酸素がなければ、数分しか生きられません。閉じられた空間のシェルターでは、平均的な人数のグループが数時間で酸素を使い果たし、CO₂の危険な濃度に達する可能性があります。

シェルターの備蓄を計画する際、管理者はしばしば食料、水、医薬品、エネルギー資源に焦点を当て、換気システムを過小評価することがあります。しかし、適切な空気交換がなければ、他のすべての備蓄は無駄になる可能性があります。CO₂濃度が高く、酸素濃度が低い環境では、人はすぐに作業能力を失い、認知機能が低下し、最終的には生命の危険に直面します。

したがって、給気・排気換気システムは、シェルターの重要なインフラとして考慮されるべきであり、水供給や電力供給システムと同様に慎重かつ信頼性をもって設計されるべきです。

密閉構造物における空気環境の主な問題：

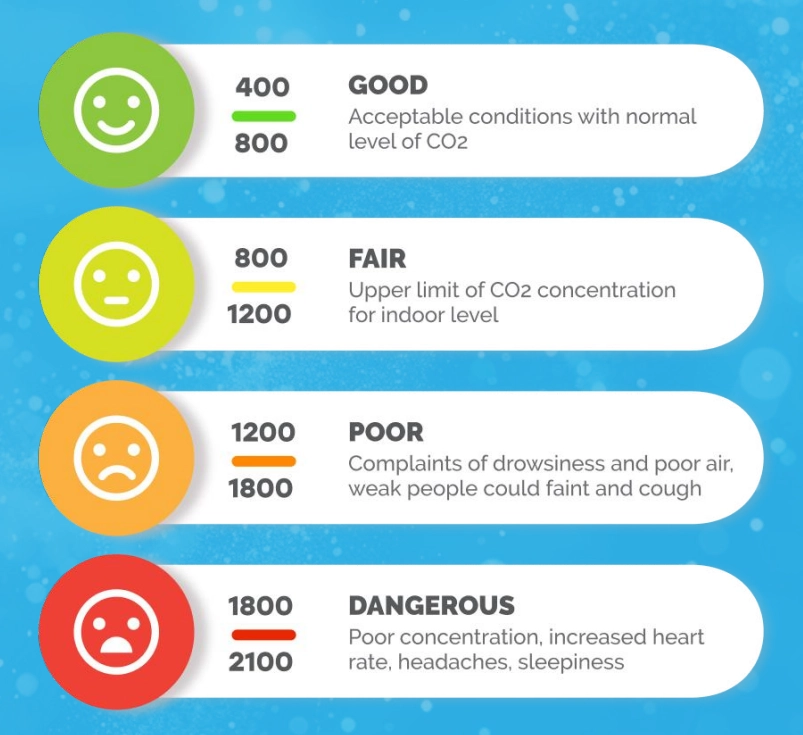

1. 人が長期間滞在することによる二酸化炭素（CO₂）の蓄積
2. 閉じられた空間での酸素レベルの低下
3. カビや真菌の発生を助長する湿度の上昇
4. 不快な臭いや有毒物質の蓄積
5. 緊急時に外部の汚染物質からのフィルタリングの欠如
6. 夏季の停滞した空気と室内の過熱
7. 長期間の滞在による低酸素症やCO₂中毒のリスク

給気・排気換気システムによる問題解決

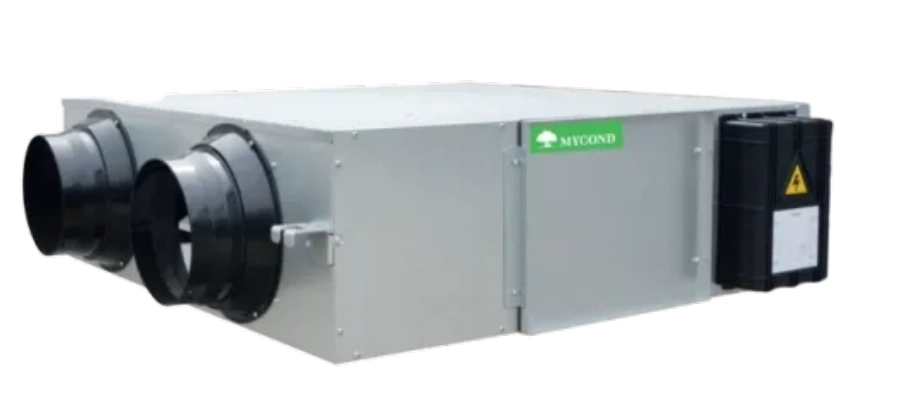

給気・排気ユニット（ПВУ）は、シェルターやバンカーで適切なマイクロクライメートを確保するための包括的なソリューションです。その導入により、いくつかの重要な問題を解決できます：

ПВУ設置の利点：

新鮮な空気の継続的供給

• 規定の空気交換の確保（1人あたり最低10 m³/時）
• 快適な滞在のための最適な酸素レベルの維持

汚染された空気の排出

• CO₂、湿気、その他の生物活動の産物の効果的な排出
• 呼吸器疾患の発生リスクの低減

空気のフィルタリング

• 外部の汚染物質からの保護（ほこり、アレルゲン、放射性粒子）
• 化学的および生物的脅威からの浄化のための専門的なフィルター（HEPA、活性炭）の設置可能性

湿度の調整

• 壁や天井での凝縮の防止
• 機器や材料の腐食や損傷からの保護

温度管理の安定化

• 人や機器からの熱放出による過熱の防止
• 追加の加熱または冷却モジュールの接続可能性

衛生条件の改善

• 感染症の拡散リスクの低減
• 不快な臭いの排除

エネルギーの効率的な使用

• 熱回収機能を備えた現代のПВУは、最大75-85%の熱エネルギーを節約できます
• 寒冷期の暖房コストの削減

自律的な運転

• 予備電源からの機能の可能性
• さまざまな条件での運転モード（通常、緊急事態、自律）

シェルターやバンカーのためのПВУシステムの主要コンポーネント

現代の給気・排気システムは、次のコンポーネントで構成されています：

1. ПВУの基本ユニット
   1) 吸気および排気ファン
   2) 熱交換器（リカバレーター）
   3) 自動制御システム
   4) 基本的な清浄フィルター
2. ダクトシステム
   1) 幹ダクト
   2) 分配要素（ディフューザー、グリル）
   3) 調整弁およびダンパー
   4) 騒音抑制装置
3. フィルタリング装置
   1) 粗いフィルター（G4）
   2) 細かいフィルター（F7-F9）
   3) 専門フィルター（HEPA H13-H14）
   4) ガスや化学物質の吸着用の活性炭フィルター
4. 密閉弁
   1) 逆流防止用の逆止弁
   2) 爆発防止弁
   3) 防火弁
5. 管理および監視システム
   1) CO₂、酸素、湿度、温度センサー
   2) コントローラーおよびプログラム可能なモジュール
   3) 警報および緊急停止システム
   4) 遠隔操作パネル
6. 追加モジュール
   1) 冷却/加熱要素
   2) 除湿器/加湿器
   3) UV滅菌装置
   4) 予備電源システム

代替ソリューションと代用品

限られた資源や特定の要件の下では、代替コンポーネントを使用することができます：

簡易換気システム

• 複雑なПВУの代わりにダクトファン
• リカバリーなしの独立した吸気および排気ユニット
• 手動操作の機械システム

代替フィルタリングソリューション

• 自作の活性炭フィルター
• 非専門的な材料（合成繊維、綿）を使用したフィルター
• 多層機械フィルター

簡易ダクト

• 硬い金属の代わりに柔軟なダクト
• 適切な直径のプラスチックパイプ
• 即席の分配要素

自律的なソリューション

• システムの電源供給用のポータブル発電機
• 緊急時用の手動ファン
• 短期間使用のための化学空気清浄機

代替制御システム

• バッテリー駆動の自律センサー
• 簡易な機械的圧力および湿度インジケーター
• 自動コントローラーの代わりにタイマー

結論

シェルターやバンカーに給気・排気ユニットを設置することは、単なる快適さの問題ではなく、閉じられた空間での人々の安全と健康を確保するための重要な必要性です。現代のПВУは、規定の空気交換、フィルタリング、および空気の質の管理を提供する包括的なソリューションを提供します。
このようなシステムを設計および設置する際には、特定の構造物の特性、人数、自律運転の期間、および潜在的な外部脅威を考慮することが重要です。適切に選定され、設置されたПВУシステムは、バンカーやシェルターの防護特性を大幅に向上させ、単なる物理的な避難所を人々が長期間安全に滞在できる完全な環境に変えることができます。
