ファンコイルユニット（～220 V）の接続図

ファンコイルユニット（～220 V）の接続図

以下に、3速ACモーター（～220V）と熱電アクチュエーター付きノーマルクローズ弁を装備したファンコイルユニットの配線図を2つ掲載する。

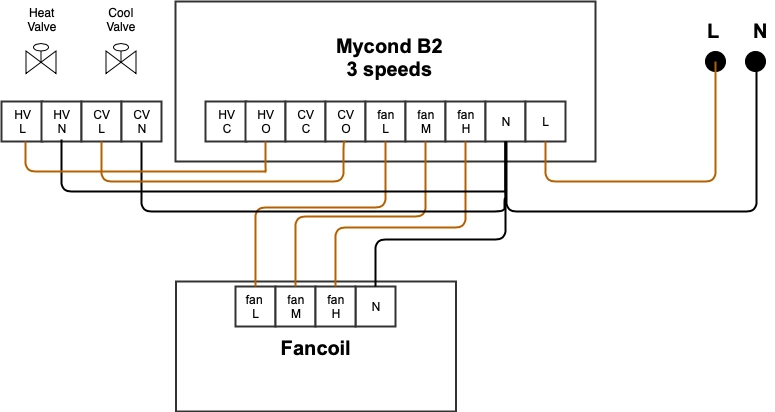

4パイプシステム

4-pipe system connection diagrams for fan coil units

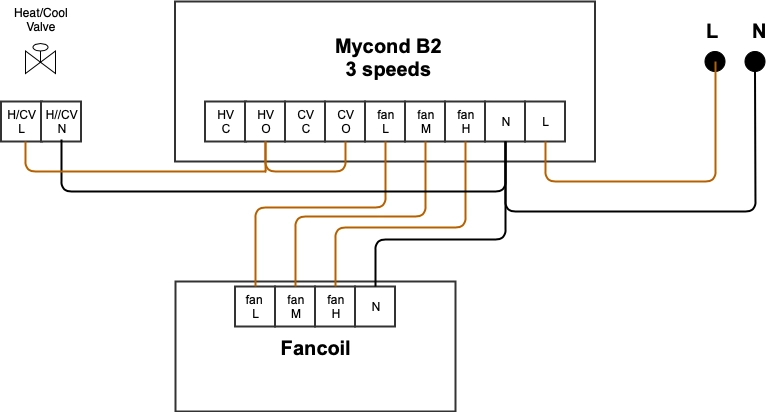

2パイプシステム

2 pipe system connection diagrams for fan coil units

端子HV-OとCV-Oの間にジャンパーを取り付ける。
