低ESPスリムダクト

スリムダクトは狭いスペースにフィットするように設計されているため、従来のダクトでは設置が困難な場所への設置に適しています。
冷却能力: 1.50 ... 7.10 kW
暖房能力: 1.70 ... 8.00 kW

ご購入またはご質問はこちら
低ESPスリムダクト

主な特徴

  • 寝室、ホテルの部屋、静かな環境に最適
  • 非常にスリム:高さわずか185mm
  • フレッシュエアーに対応(サイドインレットはカット済み)
  • 凝縮水排出ポンプを標準装備
  • コンバーチブル吸気口:標準装備のパネルを動かすことで、下部または後部に吸気可能
  • 静音運転
  • ダクトなし、または短いダクトを使用したフリーマウント設置用に設計。有線コントローラーを使用することで、ESP0/15/30Paの調整が可能:MWI-R101ABT、MWIR201ABK(DCファン仕様のみ)
  • IRレシーバー付き装飾パネルまたは別売IRレシーバーMIR-B101DBを使用したIRリモートコントローラーによる制御が可能。
  • オプションのUVCランプでユニットを流れる空気を殺菌
  • オプションの美観装飾パネル:吸込口と吹出口(ルーバー付き)
  • オプションのDCインバーターファンモーター

Slim duct system highlighting efficiency and modern design.

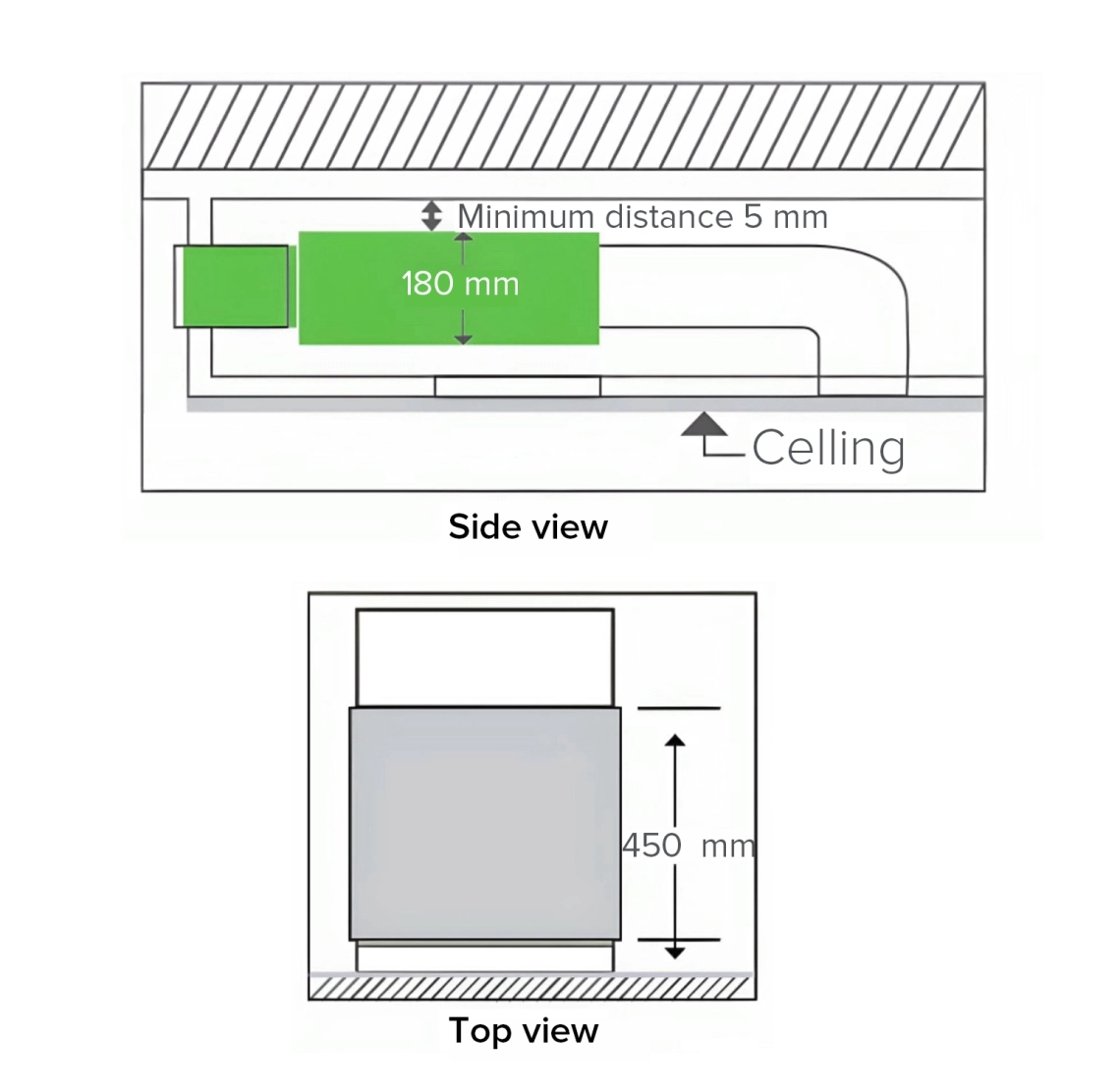

スーパースリム設計で設置スペースを節約。

胴体の厚さはわずか180mmで、狭い住宅天井の高さにも設置しやすく、胴体の奥行きはわずか450mmで、天井面積を節約し、室内装飾と十分に調和します。

静かな運転音

  • 高効率モデル * 高効率ブラシレスDCモーター、速度無段階調整、7つの給気を達成することができ、大幅に動作音を低減する
  • 室内ユニットの熱部品と内部風路の合理的な設計により、4つのブロック風速、静かな運転が実現されます。注:ACモーターの標準モデルもあります。

Slim duct system with energy-efficient features.

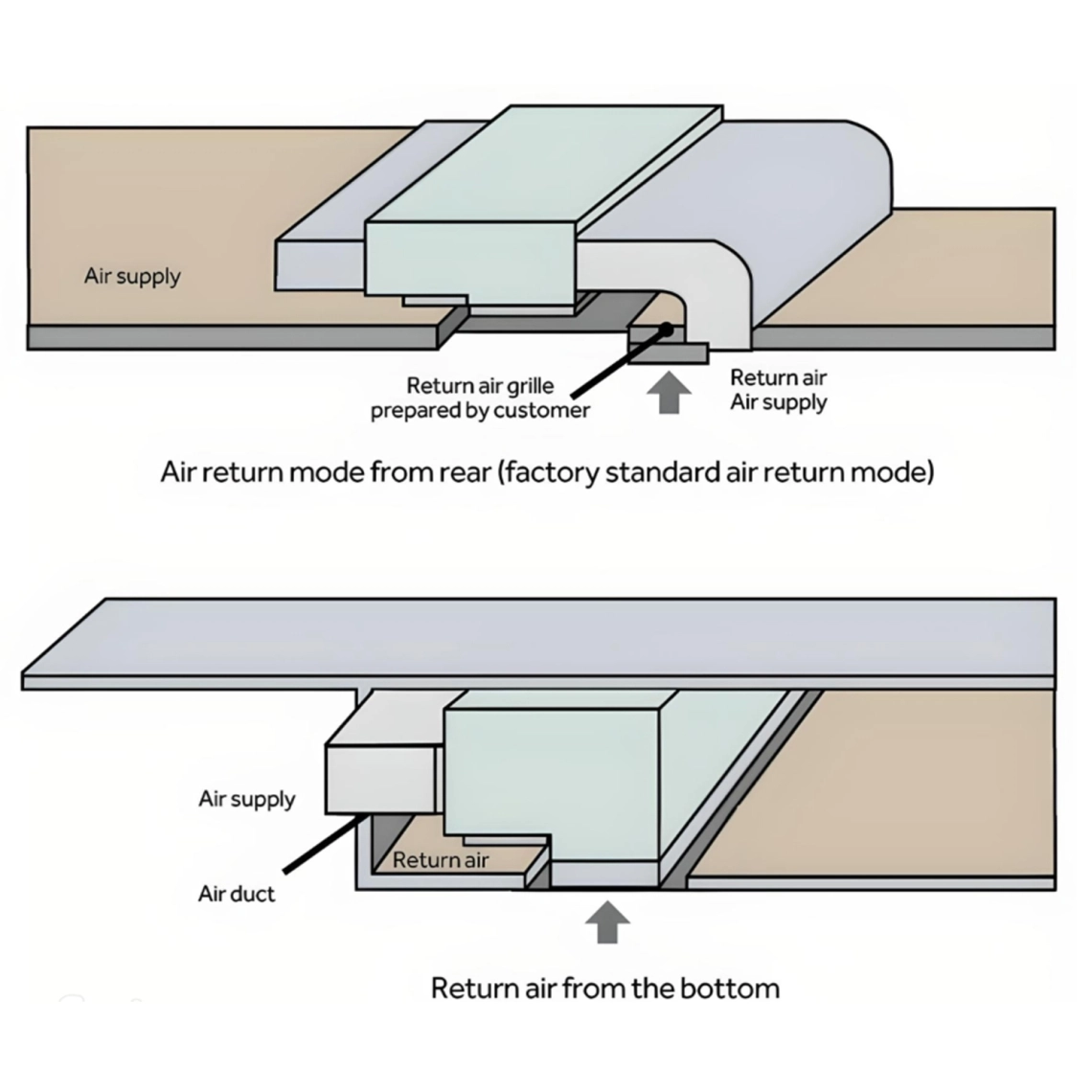

地域条件に応じた還気モード選択-よりユーザーフレンドリーな設置

下部と後部の2つの還気モードを提供し、室内設置がより柔軟で便利になり、ユーザーは室内装飾の特性に応じて最適な設置方式を選択できます。注:十分な設置スペースがある場合、サイドフィードバックモードを使用することをお勧めします。

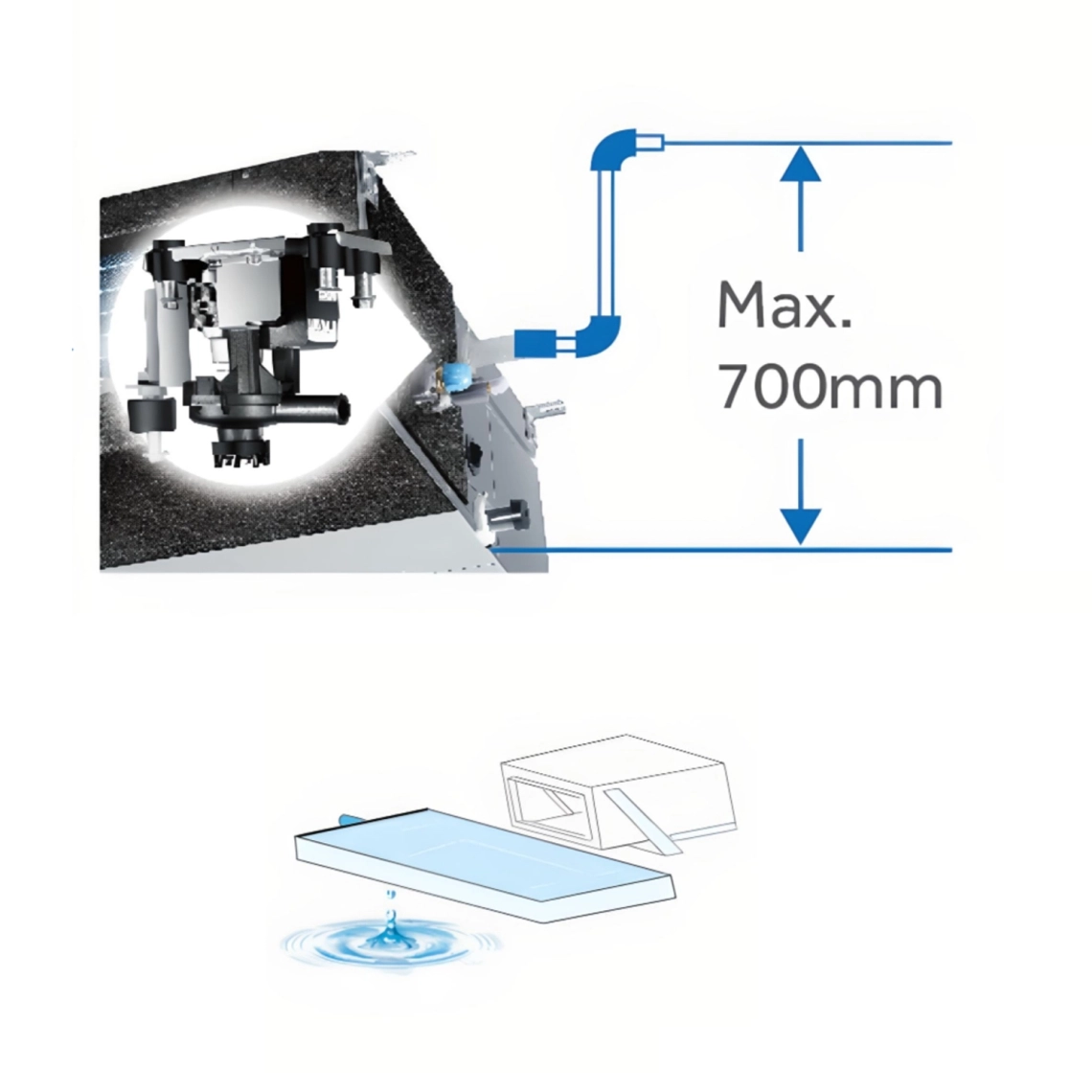

高揚程ドレンポンプ

標準的な凝縮水揚水ポンプ、標準揚程700mm、特別モデルカスタマイズ範囲1200mmまで、フロートスイッチ内蔵、現場の実際の状況に協力するのに便利、凝縮水排出空調。

Compact air conditioning unit for efficient airflow control.

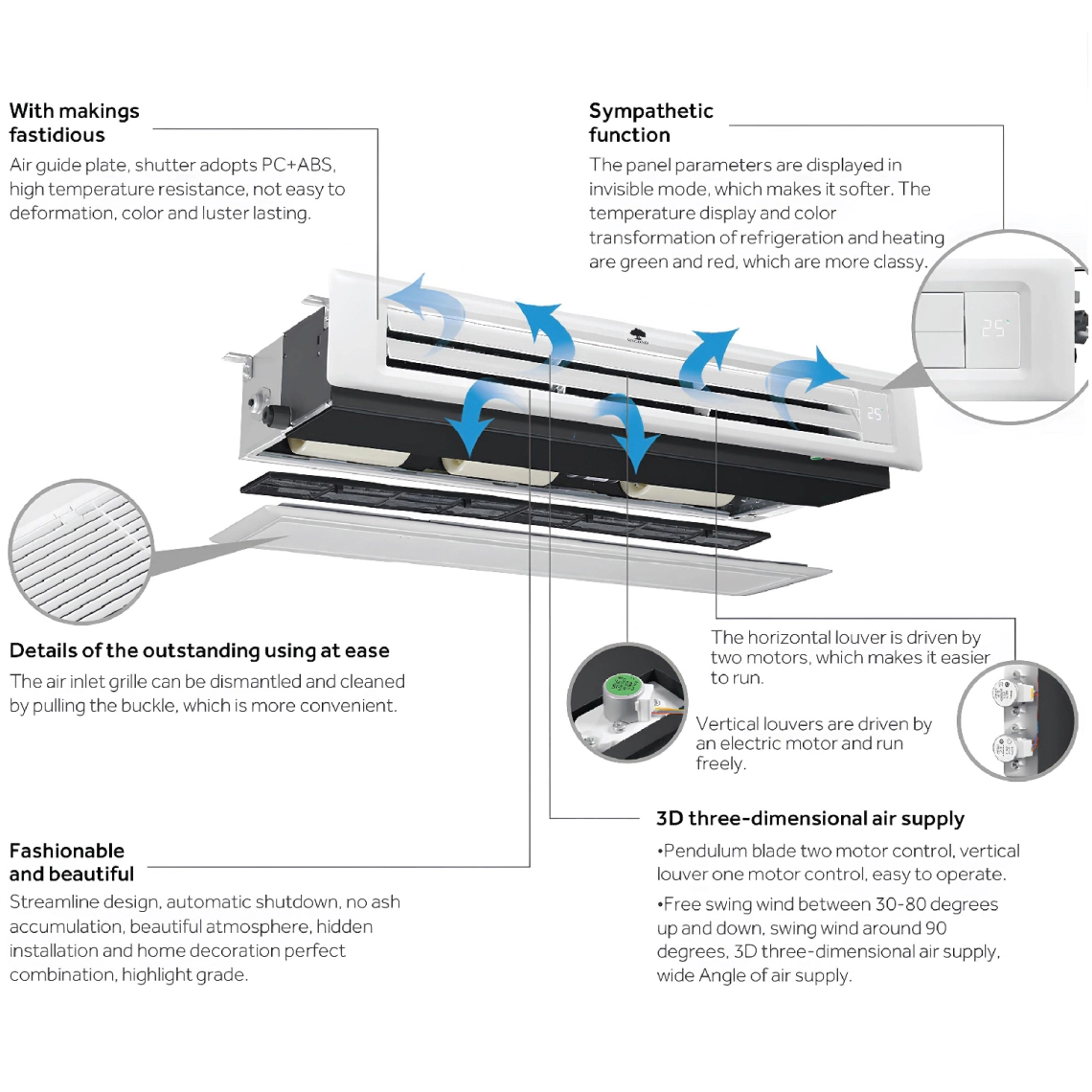

三次元立体給気

Side view of a low ESP slim duct with 3D airflow.

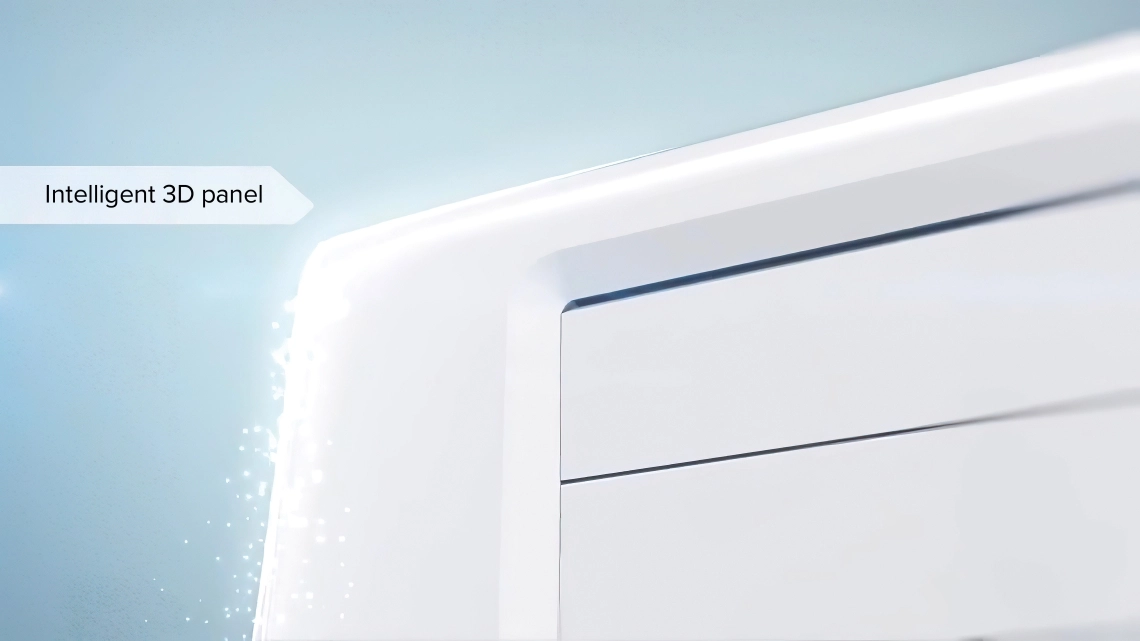

オプションの給気口/排気口装飾パネル

装飾パネルにより、吸排気グリルをインテリアに調和させることができます。

Slim duct with low ESP for efficient air distribution.

Compact duct system for efficient air conditioning.

3D立体給気

垂直方向と水平方向のルーバーを別々にコントロールできるため、必要な方向に快適な3D気流を作り出すことができます。

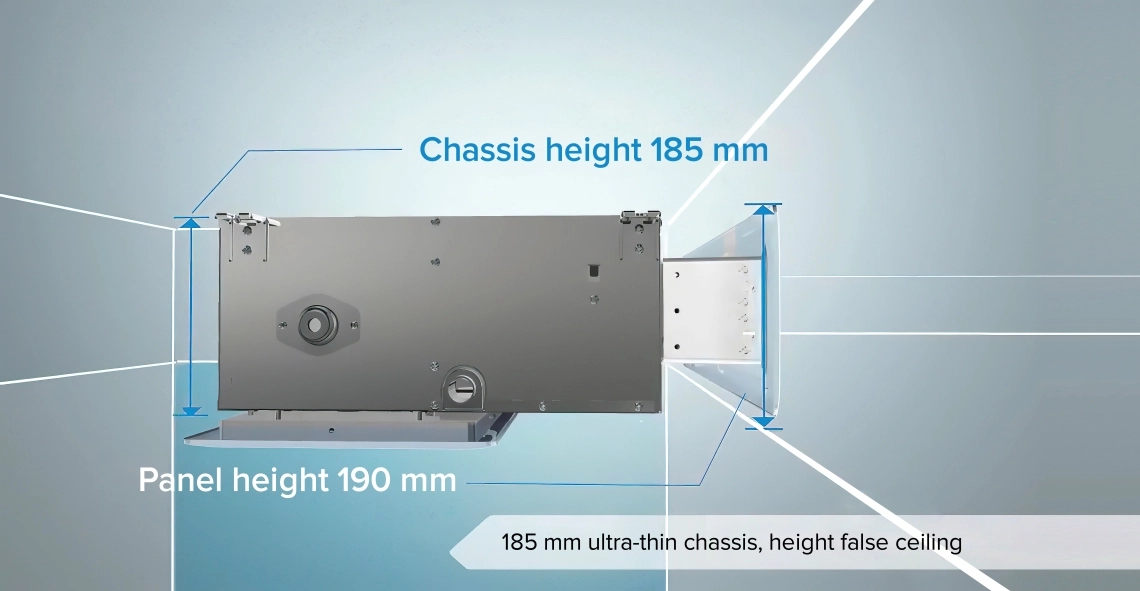

スーパースリムデザイン

ESPスリムダクトユニットの高さはわずか185mmで、業界トップクラスの天井落差を実現しています。

A compact air conditioning duct designed for low ESP environments.

Slim duct system for efficient air distribution.

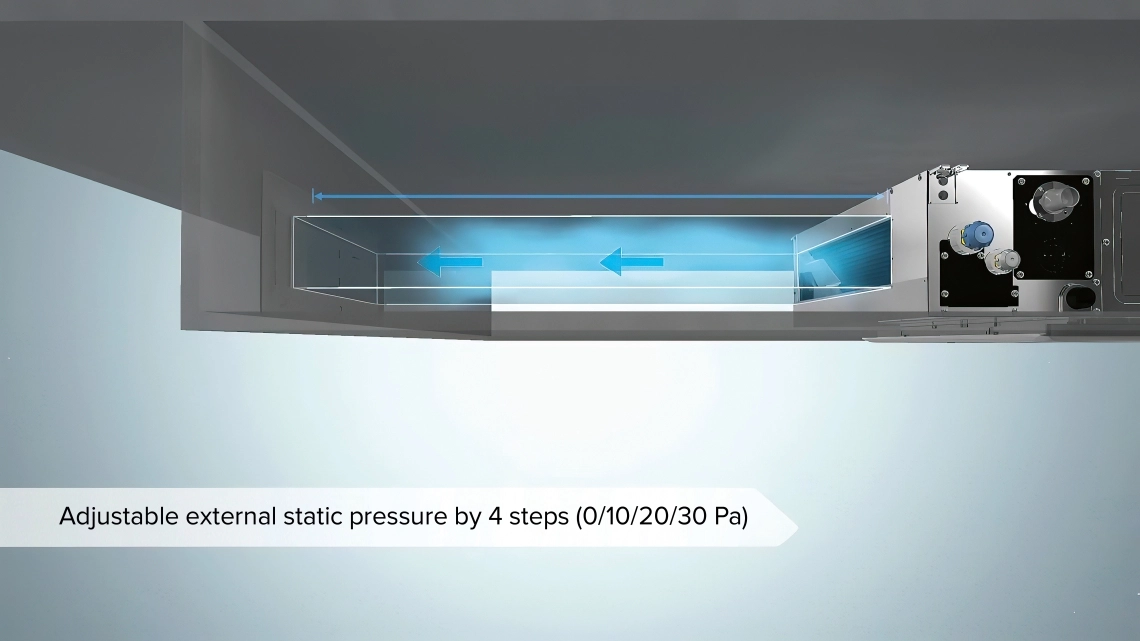

有線コントローラーでESPを調整

有線コントローラーMWIR201ABKまたはMWI-R101ABTを使用することで、ESPの調整が可能です。また、設置者が梯子に登って設定する必要もありません。ESPは3段階から選択可能(DCfan版のみ):0/15/30 Pa.

仕様 ユニット MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA MIDS-18X1EV1AA MIDS-24X1EV1AA
容量
冷却 kW 1,50 2,20 2,80 3,60 4,50 5,60 7,10
暖房 kW 1,70 2,50 3,20 4,00 5,00 6,30 8,00
電気的パラメータ
電源 Ph/V/Hz 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60
換気
風量(H/M/L) m3/h 430/370/310 480/420/360 480/420/360 550/430/370 600/540/460 800/690/580 930/850/750
音圧
(H/M/L)
dB(A) 26/22/19 27/23/20 27/23/20 30/27/24 32/29/26 33/30/27 36/33/30
音響パワー
(H/M/L)
dB(A) 40/36/33 41/37/34 41/37/34 44/41/38 46/43/40 47/44/41 50/47/43
取り付け - 寸法
ユニット寸法
WxDxH
mm 850x420x185 850x420x185 850x420x185 850x420x185 850x420x185 1170x420x185 1170x420x185
パッケージ・ユニット
寸法 WxDxH
mm 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1365x540x270 1365x540x270
正味重量 / 総重量
Kg 16,5/21,5 17,5/22,5 17,5/22,5 17,5/22,5 18,5/23,5 22,2/28,2 24,0/30,0
Ø 液体側
冷媒パイプ
mm (インチ) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 9,52 (3/8)
Ø ガス側
冷媒パイプ
mm (インチ) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 15,88 (5/8)
静圧
(標準 / 最大)
Pa 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30
パネル
モデル M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-1210IA/D M1B-1210IA/D
外形寸法 WxDxH (コンセント
パネル)
mm 890x190x100 890x190x100 890x190x100 890x190x100 890x190x100 1210x190x100 1210x190x100
寸法 WxDxH (フィルター付き吸気口
パネル)
mm 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290、5x32、4 1210x290、5x32、4 1210x290,5x32,4
梱包
寸法 WxDxH
mm 938x335x220 938x335x220 938x335x220 938x335x220 938x335x220 1258x335x220 1258x335x220
正味重量 / 総重量
Kg 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 5,0/6,0 5,0/6,0

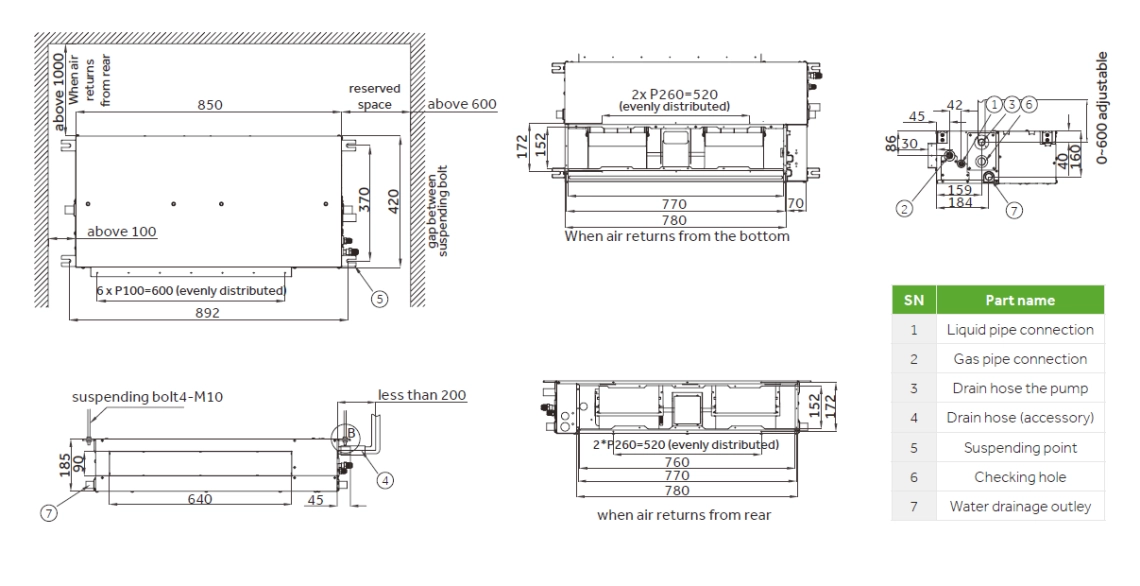

外形寸法

MIDS-05X1EV2AD(H) MIDS-07X1EV2AD(H) MIDS-09X1EV2AD(H) MIDS-12X1EV2AD(H) MIDS-16X1EV2AD(H) MIDS-05X1EV1AD MIDS-07X1EV1AD MIDS-09X1EV1AD MIDS-12X1EV1AD MIDS-16X1EV1AD MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

Diagram depicting the dimensions of the low ESP slim duct.

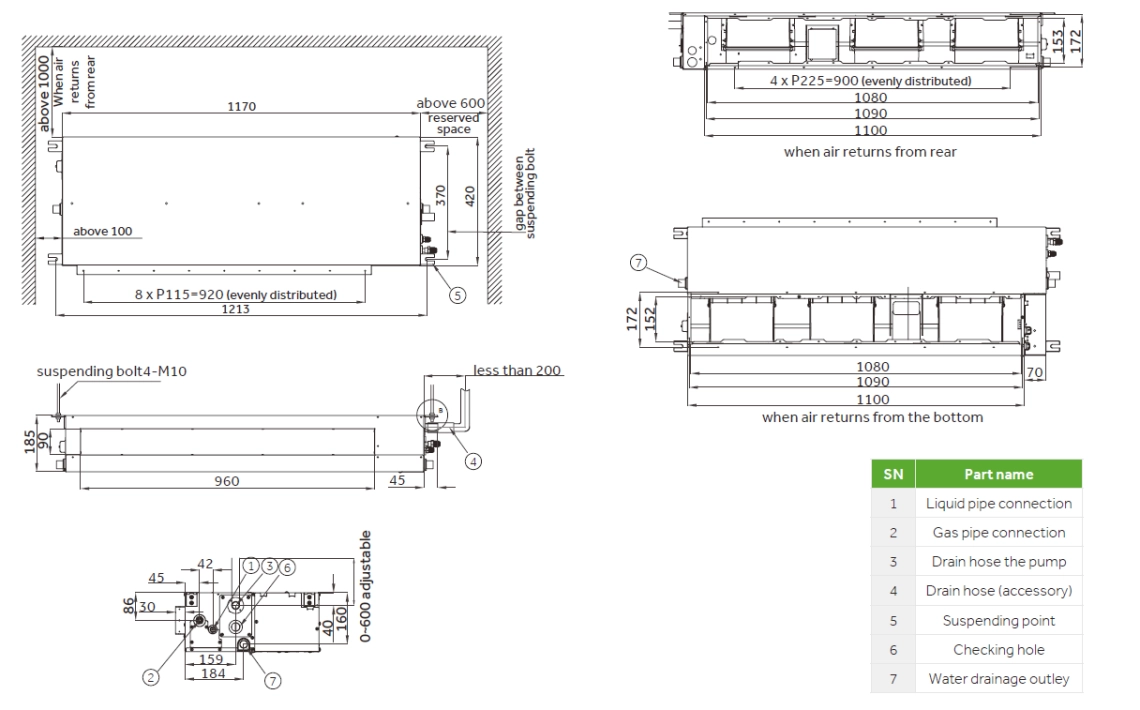

外形寸法

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-18X1EV2AD MIDG-24X1EV2AD MIDG-18X1EV1AA MIDG-24X1EV1AA

Diagram showcasing low ESP duct dimensions and features.
