フレッシュ・エア・ダクト

新鮮な空気を取り入れる高静圧ダクトユニットシリーズは、ホールや作業場、広い部屋での空調に最適です。
冷却能力: 14.00 ... 28.00 kW
暖房能力: 8.90 ... 17.80 kW

ご購入またはご質問はこちら
フレッシュ・エア・ダクト

主な特徴

  • 静圧選択
  • 同じ冷凍回路に他の室内ユニットと一緒に設置し、室内ユニットまたは環境に送る前に外気を前処理することができます。
  • 暖房時の公称電位は冷房時よりも常に低いことにご注意ください。
  • フロースイッチ内蔵
  • オプションのドレンポンプ
  • 100Pa静圧
  • 動作周囲温度 -5~43°C
  • ワイヤーで縛られた制御標準、任意無線制御

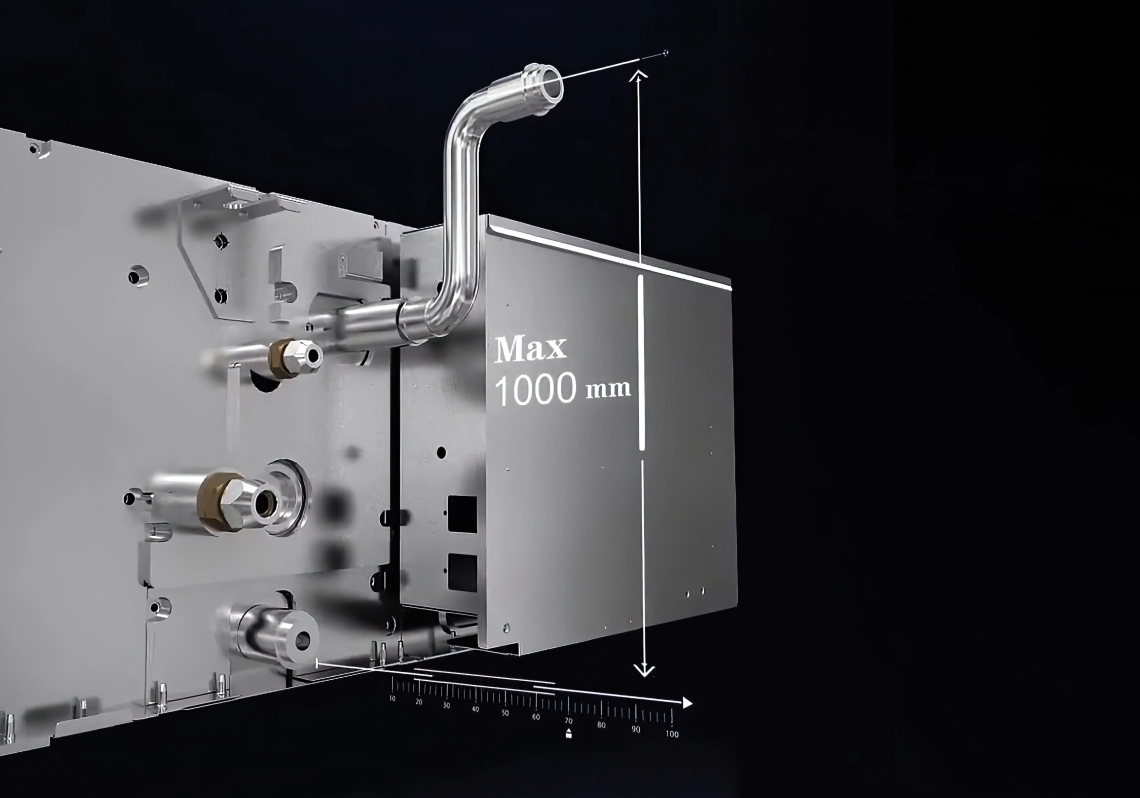

高揚程ドレンポンプ内蔵 最大1000 mm

Insulated air duct system with thermal and acoustic features.

Cross-section of efficient fresh air ventilation system.

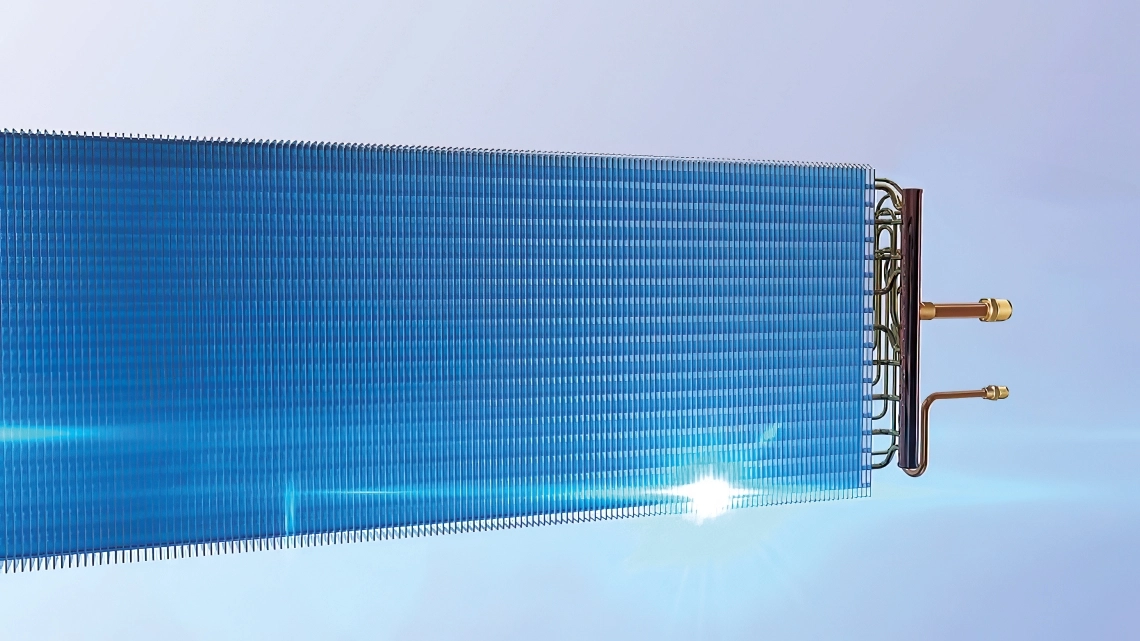

最適化された熱交換器

最適化された熱交換器は、効率、熱伝達、および全体的な性能を最大化するように設計・デザインされています。

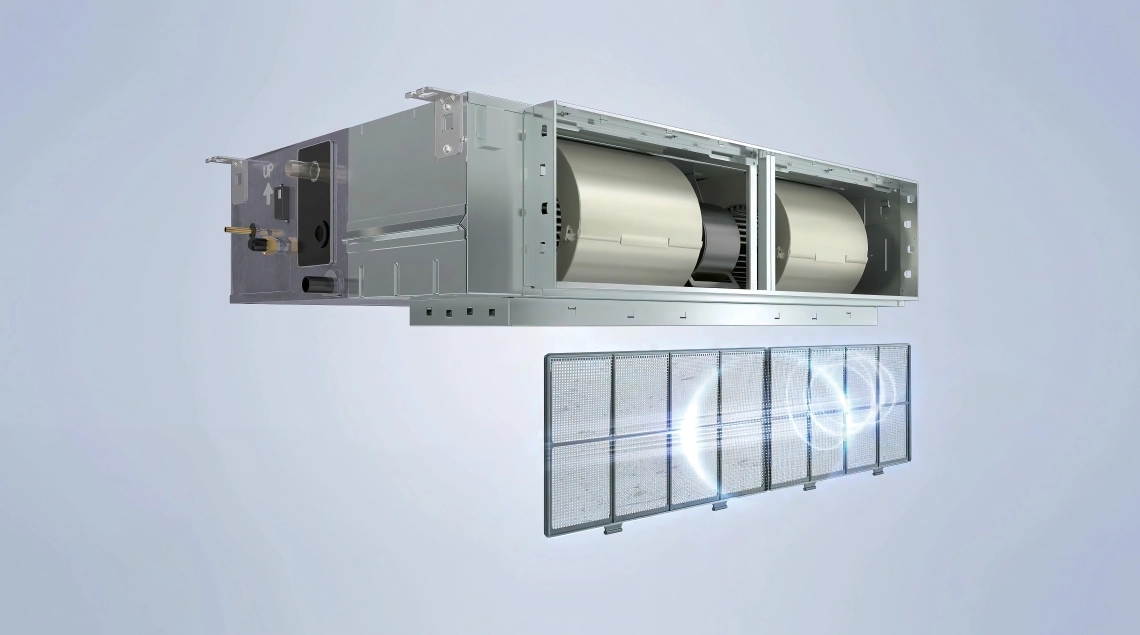

清掃が簡単

分解と清掃が簡単です。

Modern ventilation system enhancing indoor air quality.

Modern fresh air system installation in a home.

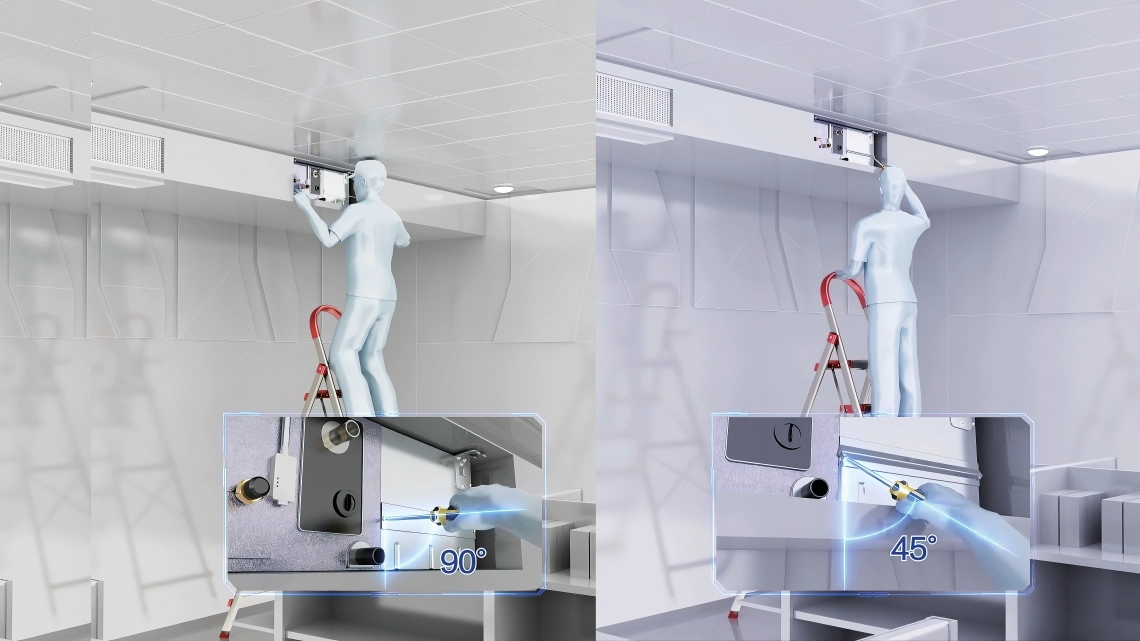

PCBボードへの便利なアクセス

PCBボックスは45度の角度でカバーされており、配線やメンテナンスが容易です。

仕様 ユニット MIDT-48X1EV2AD(F) MIDT-72X1EV2AD(F) MIDT-96X1EV2AD(F)
容量
冷却 kW 14,00 22,60 28,00
暖房 kW 8,90 15,20 17,80
電気パラメータ
供給電力 Ph/V/Hz 1/220~230/50/60
換気
気流(H/M/L) m3/h 1600/1460/1070 4000/3500/3000 4500/4000/3600
音圧
(H/M/L)
dB(A) 48/47/42 50/47/44 51/48/45
音響パワー
(H/M/L)
dB(A) 61/60/56 68/65/60 68/66/62
設置 - 寸法
正味寸法
(WxDxH)
mm 1500x700x248 1512x856x502 11512x856x502
パッケージ・ユニット
寸法
(WxDxH)
mm 1718x848x345 1558x896x612 1558x896x612
正味/総
重量
Kg 43,6/50,4 102,0/116,0 102,0/116,0
Ø 液体パイプ mm
(インチ)
9,52 (3/8) 12,70 (1/2) 12,70 (1/2)
Ø ガス管 mm
(インチ)
15,88 (5/8) 22,22 (7/8) 22,22 (7/8)
静圧
(標準/最大)
Pa 100/200 100/350 100/350

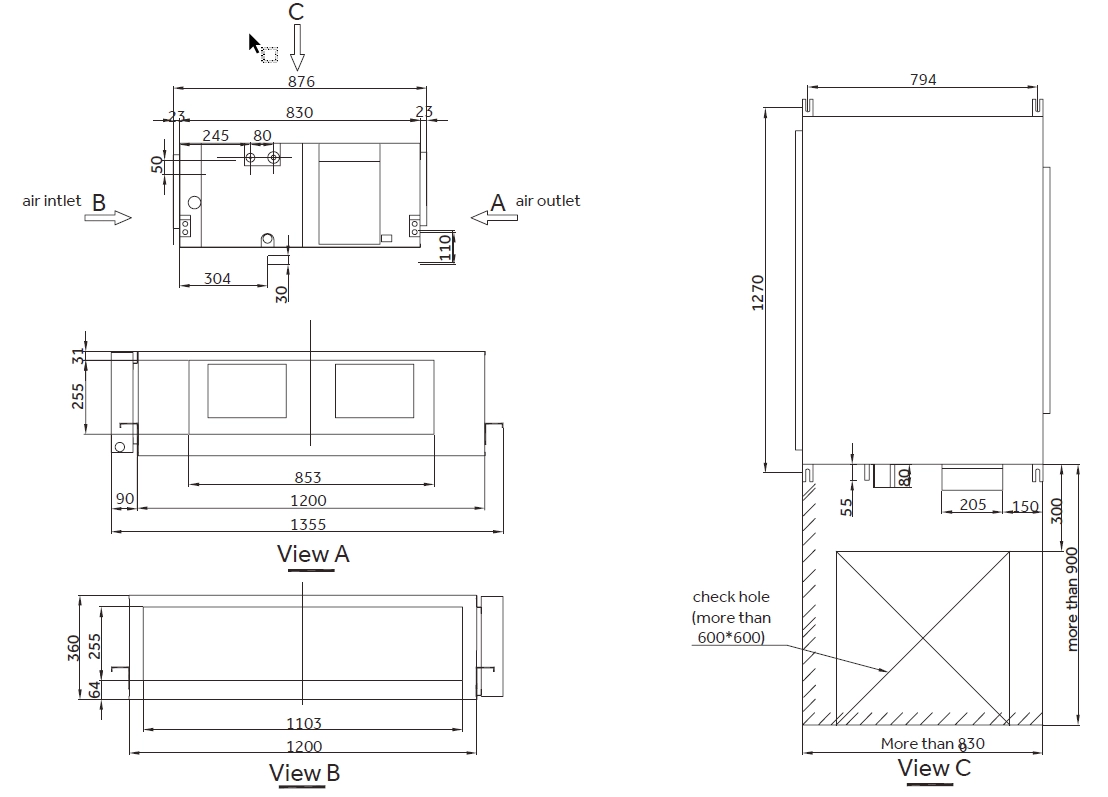

外形寸法

MIDT-48X1EV2AD(F)

Diagram showing dimensions of a fresh air duct system.
