ハイドロボックス

マイコンド・ハイドロ・ユニットは、VRFシステムを利用することで、ユーザーに快適な空調、温水暖房、家庭用温水を提供することを可能にします。このソリューションは、住宅、オフィスビル、ホテル、病院など、住宅地と商業地の両方に適しています。
冷却能力: 7 ... 28 kW
暖房能力: 9 ... 31 kW

ご購入またはご質問はこちら
ハイドロボックス

主な特徴

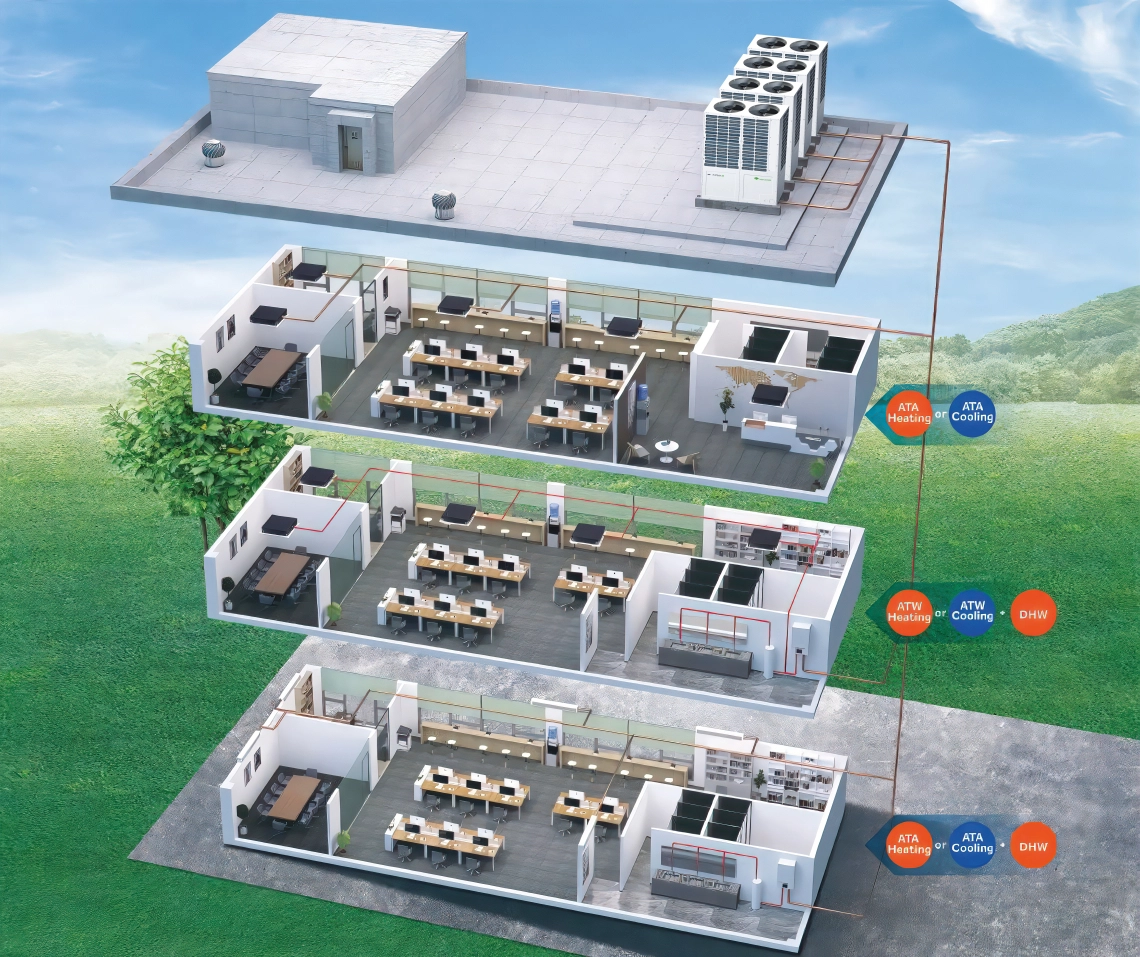

  • 統合ソリューション (ATA、ATW、DHW) 1つのシステムに統合
  • スタイリッシュな外観
  • 吐水温は最大50
  • 複数のモジュールの組み合わせで、より大きな容量に対応
  • 省スペースの壁掛けタイプ
  • MRF Sに接続可能
  • 特許取得の設計によりメンテナンスが容易

Hydro Box accessory for enhancing heat pump efficiency.

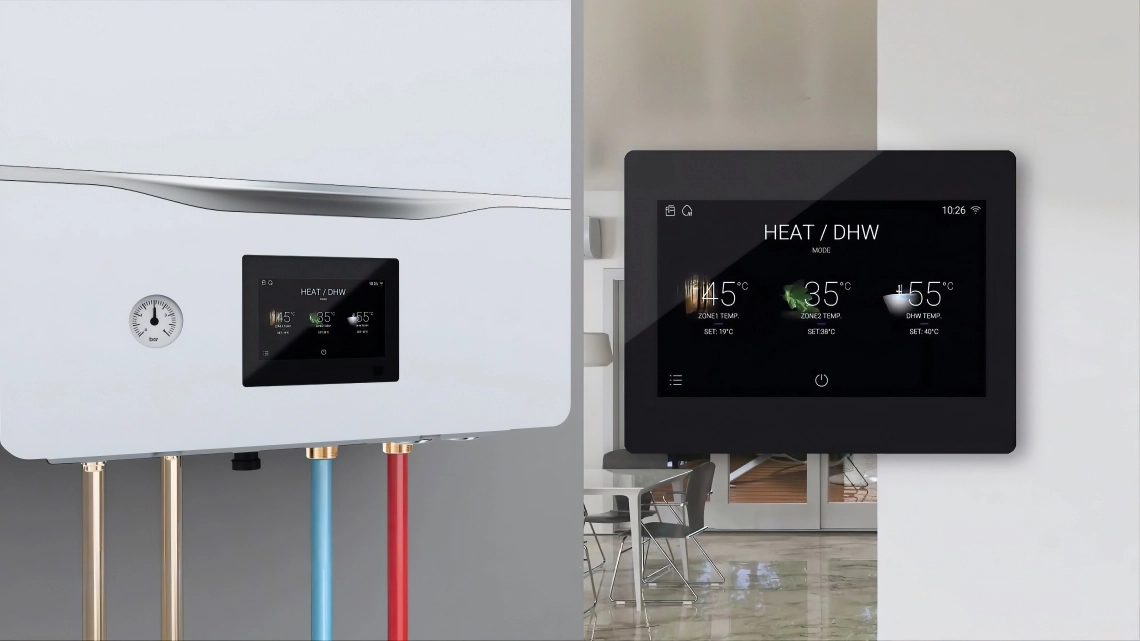

簡単操作

5インチのフルタッチスクリーン付きカラフルなコントローラー。

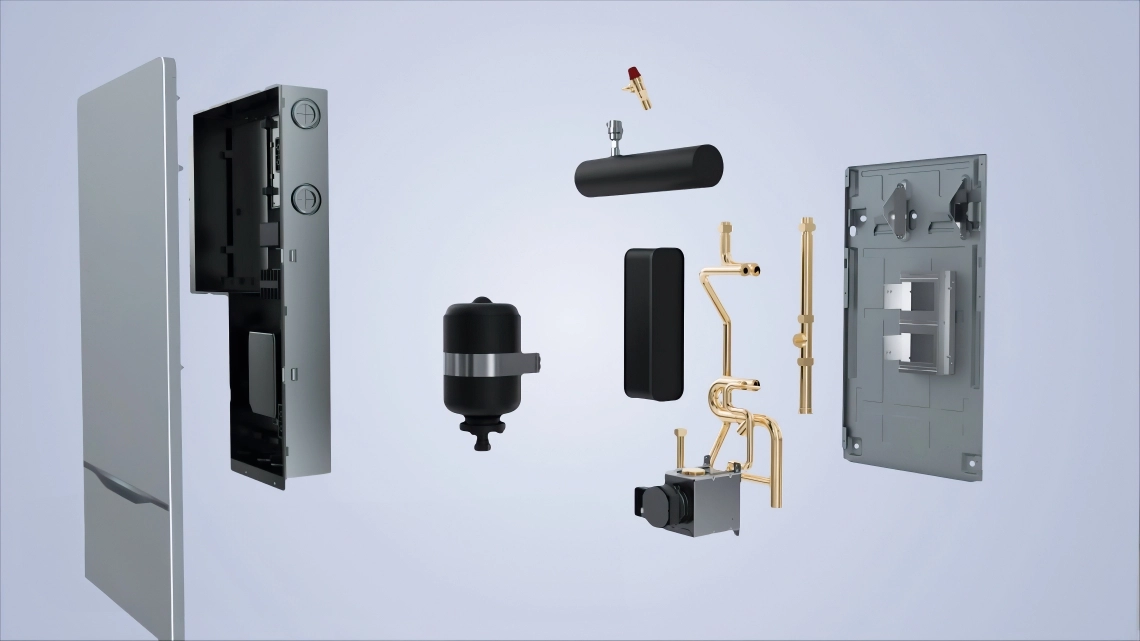

完全な油圧コンポーネント

室内ユニットは以下の主要部品で構成されています:ポンプ(96サイズを除く)、膨張タンク(96サイズを除く)、プレート式熱交換器、安全グループ、差圧スイッチ、水ゲージ、水フィルター。

A detailed view of the control functions for a heat pump system.

Hydro box system showcasing advanced heating technology.

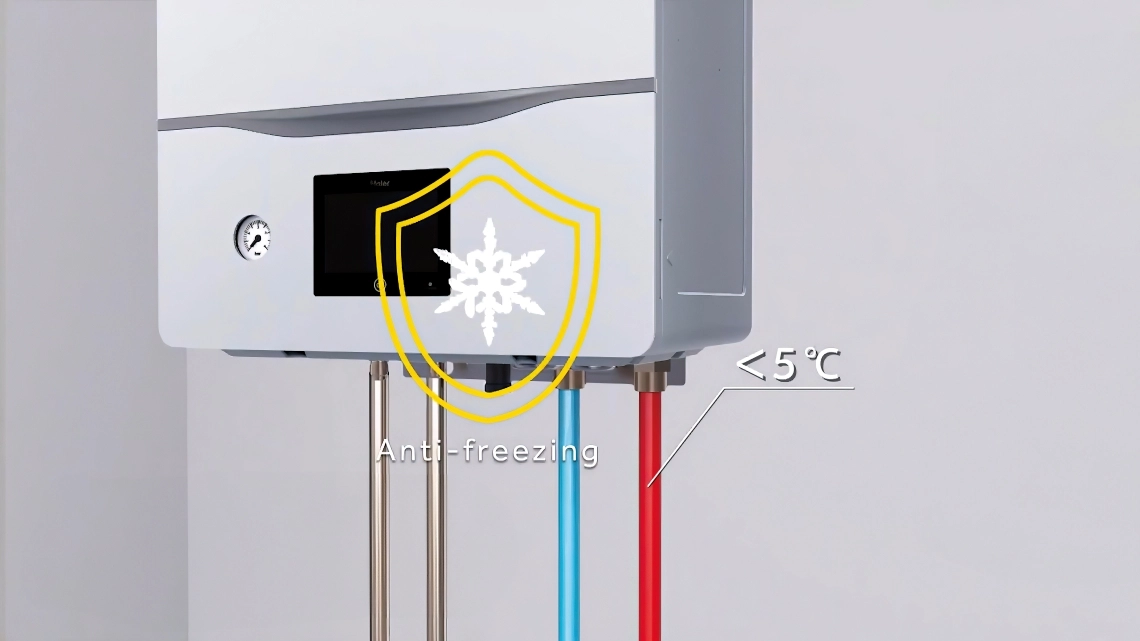

凍結防止機能

油圧部品を損傷から守ります。

凍結防止のための循環

温度が一定レベルまで下がり、霜や氷が発生する可能性がある場合、凍結防止機能が作動します。

Hydro box unit showcased for optimized heating performance.

Compact hydro box for energy-efficient climate control systems.

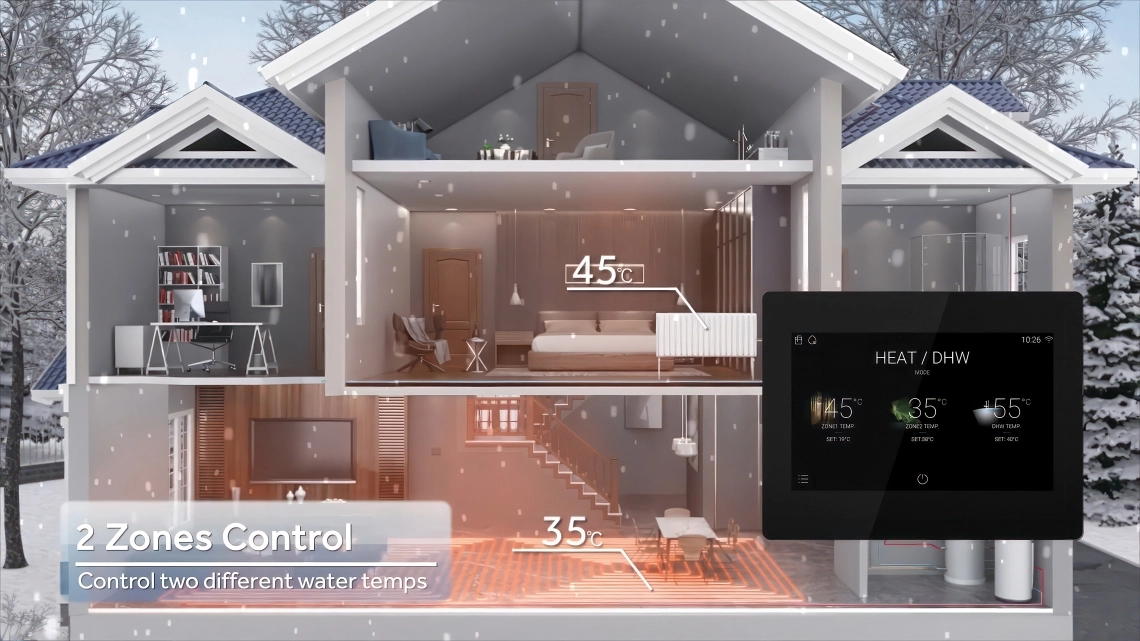

条件の異なる部屋用に2つの回路を制御

Energy-efficient hydro box for temperature control in heating systems.

モデル/室内ユニット ユニット MHUW-24X1EV2AD MHUW-48X1EV2AD MHUW-96X1EV2AN
冷却 (1) kw 7 14 28
公称容量 暖房(2) 9 16 31
寸法 単位 高さ/幅/奥行き 850/ 480 / 310 850/ 480 / 310 850/ 480 / 310
重量単位 kw 56 56 52
設置場所 屋内/屋外 屋内 屋内 屋内
ハイドロモジュールのみ % 80-100% 80-100% 80-100%
ハイドロボックス+IDU % 合計 50-130% (ハイドロボックス 0-80%)
冷却の周囲 最小 - 最大 10~43 10~43 10~43
冷却水側 最小 - 最大 °C 5~20 5~20 5~20
加熱周囲温度 最小 - 最大 °C -20~24 -20~24 -20~24
水側 最小 - 最大 °C 20~50 20~50 20~50
音圧レベル 冷却/加熱 dB(A) 29/ 32 29/ 32 29/ 32
音響パワーレベル dB(A) 42 46 48
水流量 最小-標準 L/min 18/26 32/46 63/90
水回路配管径 入口 インチ 1 1 1-1/4
アウトレット インチ 1 1 1-1/4
冷媒タイプ R410A R410A R410A
ガス側 - 接続タイプ mm 15.88 15.88 19.05
液体側 - 接続タイプ mm 9.52 9.52 9.52
電源 Ph / Hz / V 1/ 50/ 220~240 1/ 50/ 220~240 1/ 50/ 220~240
Odu互換性 MRV S

(1) 温度35°C - LWE 18°C (ST=5°C)
(2) ST/WT 7°C/6°C - TC35°C (ST=5°C)

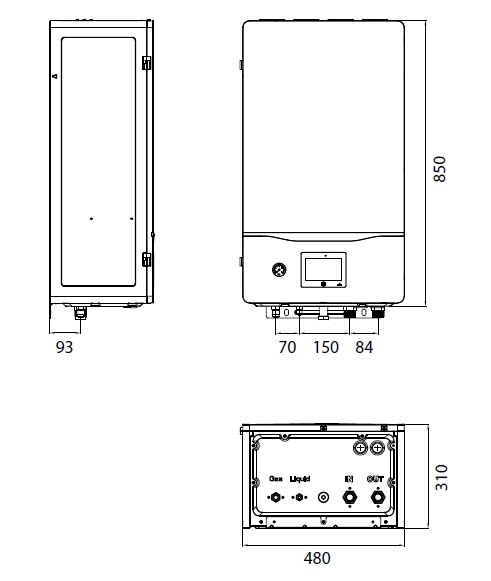

外形寸法


Diagram showing hydro box dimensions for installation.

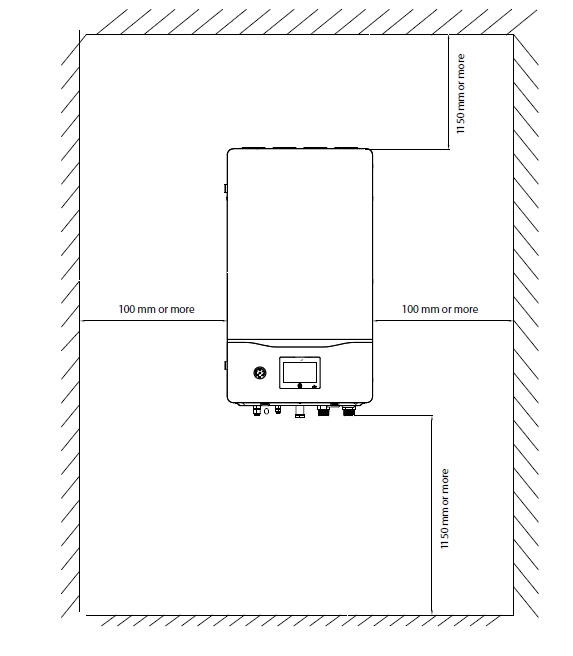

外形寸法

Diagram of compact hydro box showing installation efficiency.
