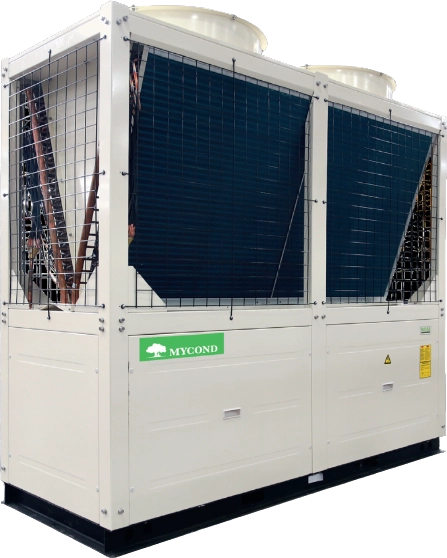

ヒートポンプEVI MCU-YHEシリーズ

マイコンドのモジュール式ヒートポンプの低温バージョン。このシリーズのヒートポンプは、世界的に有名なメーカーであるコープランド「エマーソン」のコンプレッサーを使用し、EVI(Enhanced Vapor Injection)技術による中間冷媒噴射を採用しています。この技術と高度な制御システムにより、このヒートポンプは、季節の最も寒い日でも、冷却水の温度を高いまま維持することができます。周囲温度-26℃まで連続運転が可能です。EVIシリーズのヒートポンプを使用することで、あらゆる施設に年間を通して中断のない冷暖房供給が可能になります。
冷却能力: 70-150 kW
暖房能力: 78-175 kW

ご購入またはご質問はこちら
ヒートポンプEVI MCU-YHEシリーズ

高い安定性

効率的なEVI技術を採用し、冷却・加熱運転の安定性を向上。

Modular heat pump MCU-YHE series with advanced EVI technology.

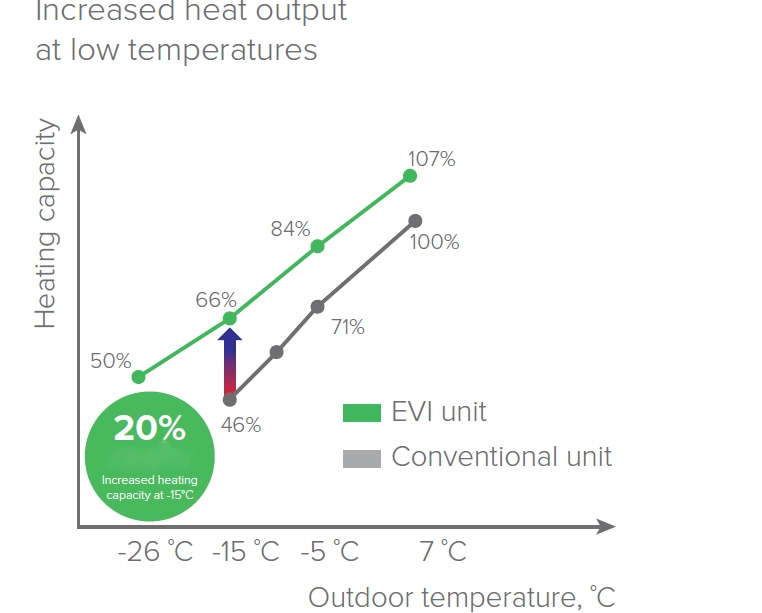

最適化された暖房

強化されたベーパーインジェクション(EVI)により、冷媒の流量と圧力が増加し、ユーザー側の熱出力と水温が向上します。同時に、冷媒循環量の増加により、低温時の熱出力が20%向上します。周囲温度-26 °Cまで暖房運転が可能です。

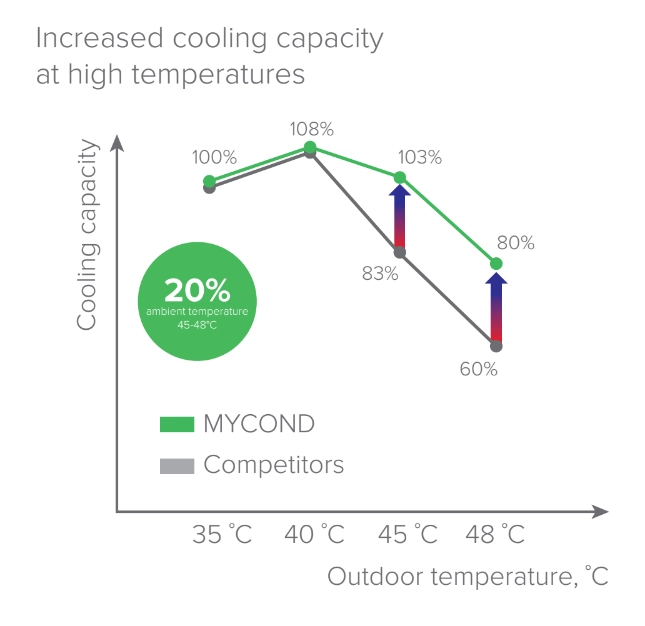

冷却の革新

周囲温度45~55°Cでの冷房運転では、蒸気状態の冷たい冷媒がコンプレッサーに注入されるため、吐出温度が下がり、コンプレッサーの作動条件が改善されます。EVI技術により、エコノマイザー回路内の主冷媒の流れがさらにサブクール化され、チラー全体の冷却効率が最大20%向上します。

Modular heat pump offering advanced cooling innovations.

EVI heat pump operational at minus 25 degrees Celsius for efficient heating.

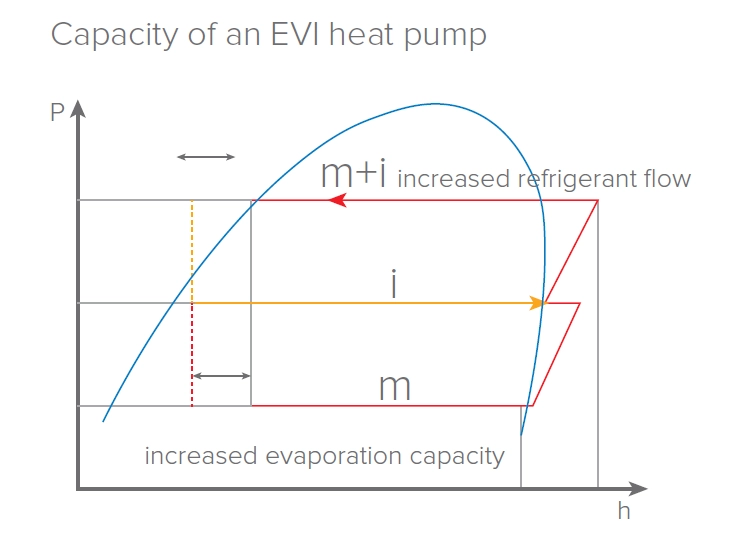

25 °Cでの運転が可能

EVIコンプレッサーを搭載したヒートポンプは、外気温度が-25 °Cでも効率的な暖房を実現します。また、少ない消費電力でより多くの熱を生産するため、ヒートポンプの性能も大幅に向上します。

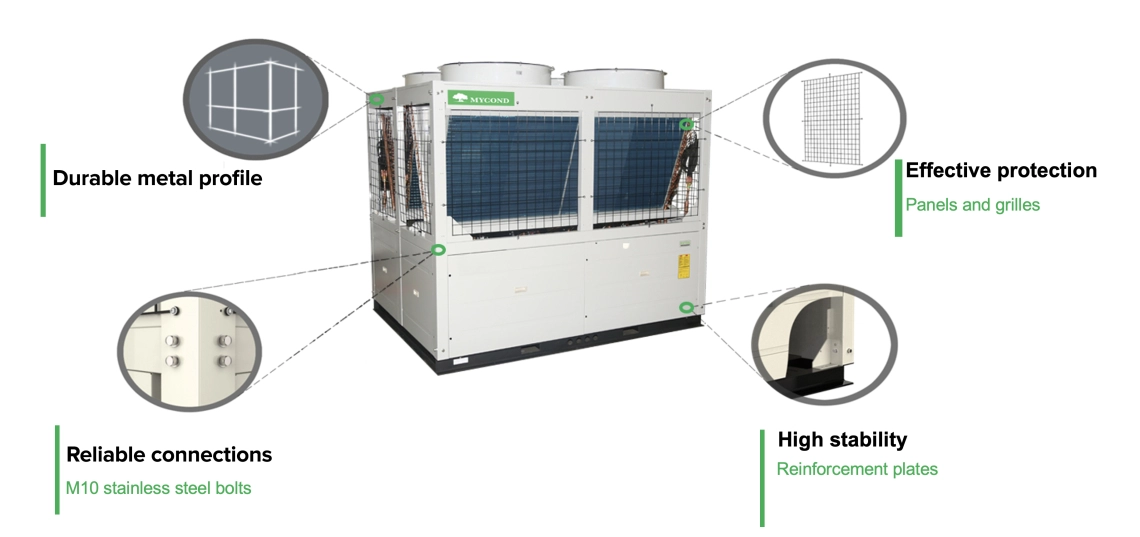

特別な設計

従来のモジュラーユニットに比べ、有効面積が空気熱交換器で30%、水熱交換器で15%増加し、定格冷房能力が10%、定格暖房能力が16%向上しました。外気温が0 °C以上の場合、暖房モードの出口水温は55 °Cまで上昇します。

Special design of modular EVI heat pump for energy efficiency.

Modular heat pump with special design for efficient heating systems.

Graph showing operating limits in multiple conditions for heat pump series.

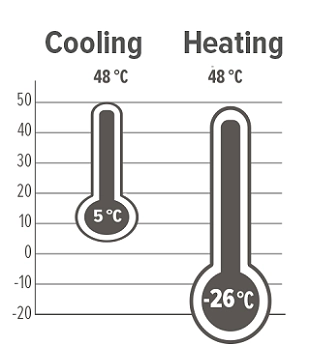

運転限界

冷凍装置の開発・設計における長年の経験により、同社は-26℃までの厳冬期でも暖房モードで運転できるEVI技術の導入に成功した。

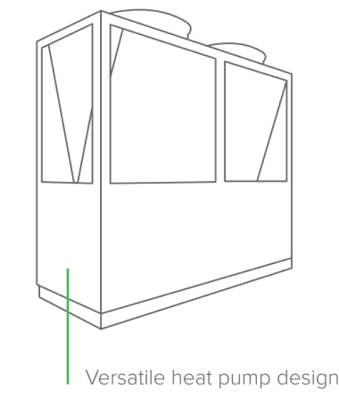

外形寸法

仕様 ユニット MCU066YHE MCU140YHE
冷却能力 kW 70 150
暖房能力 kW 78 175
能力ステップ % 0/50/100 0/50/100
電源 380-415 V、3相、50 Hz 380-415 V、3相、50 Hz

冷却モード時の電力

消費電力

kW

W/W

21,87

3,2

43,8

3,42

暖房時の電力

COP

kW

W/W

22,28

3,42

48

3,65

冷媒タイプ R410A R410A
コンプレッサータイプ ハーメチックEVIスクロールコンプレッサー ハーメチックEVIスクロールコンプレッサー
コンプレッサー数 2 2
水流量 m3/h 12 25,8
水の圧力降下 kPa 50 62
油圧接続 DN 65 DN 65
空気熱交換器タイプ 銅およびアルミニウム 銅およびアルミニウム
ファンタイプ 軸流 BLDCモーター付き低騒音軸流ファン
ファン数 2 2

風量

暖房モード最高温度

暖房モード運転範囲

冷却モードでの運転範囲

m3/h

°C

°C

°C

30000

55

-26~48

+5~20

43000

60

-30~48

-20~48

寸法、LxWxH mm 2200x860x2135 2250x1150x2255
重量 kg 665 940

備考
1.冷却運転時の冷却能力および消費電力は、定格水流量、出口水温7 °C、外気温度35 °Cの場合。
2.暖房能力および暖房運転時の消費電力は、定格水流量、出口水温45 °C、外気温度7 °CDBを基準とする。
