MRF 7

これにより、あらゆる状況に柔軟に対応できるセットアップが可能になり、最も複雑なプロジェクトでも効率的な運用が可能になります。信頼性と汎用性により、システムの設置と運用が容易になり、多くの施設にとって便利なソリューションとなります。

コンプレッサー技術

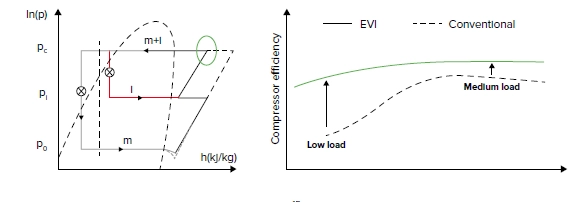

新型MRF 7-Hシリーズは、圧縮室への強化蒸気噴射（EVI）技術を採用したコンプレッサーを搭載しており、従来のコンプレッサーと比較して冷媒循環率が15%、加熱能力が30%向上します。内蔵チェックバルブにより、システム効率はさらに5%向上します。冷房運転時は、外気温が+53℃まで上昇しても安定した冷却能力を確保します。

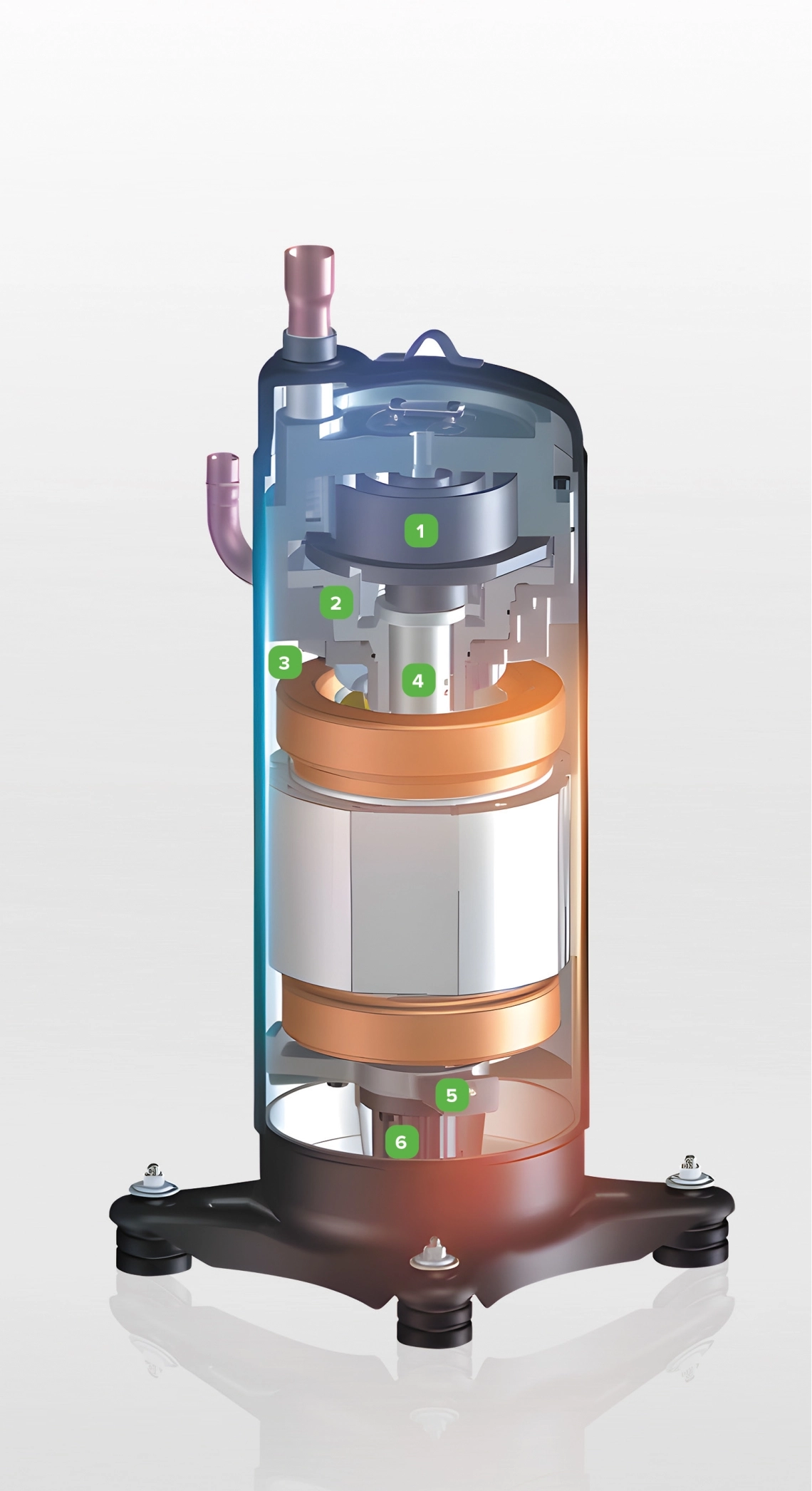

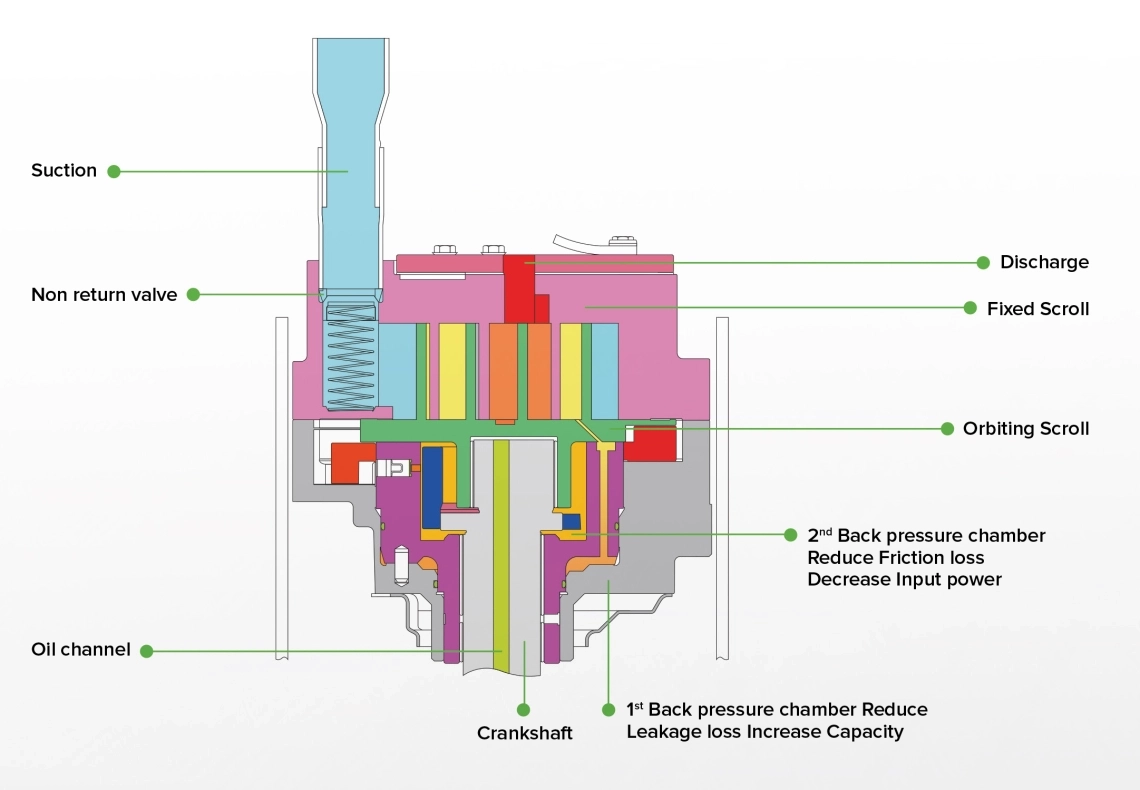

1. コンプレッサーのスクロールは柔らかい素材で作られており、従来のスクロールに比べて漏れや機械的摩耗が軽減されます。
2. 特殊な形状のスクロール機構と圧力リリーフバルブにより、システムの安定性とコンプレッサーの効率が向上します。
3. 高圧チャンバーを備えた信頼性が高く効率的な潤滑システムにより、オイル消費量を抑えながら、コンプレッサーのすべての部品を効果的に潤滑します。
4. フレームとケーシングの一体設計により、コンプレッサーの安定した動作が保証されます。
5. コンプレッサー内部の3段階オイル分配システム：
   - 重力オイルリターン
   - 遠心油分離器
   - 構造用オイルセパレーター
6. 新しいオイルポンプの設計により、システムは追加のオイル消費なしに高速で動作できるようになり、潤滑効率が向上し、摩擦損失が削減されます。

簡素化された機器の操作とメンテナンス

• ワイヤレス接続
  室内機と室外機間の無線通信を実現する世界初のMRFシステムをご紹介します。
  システム内のユニット間通信ルーティングがさらに便利になりました。

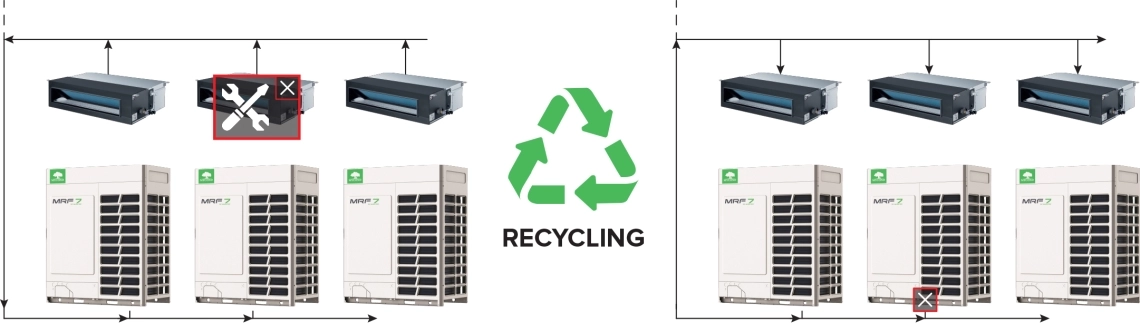

• 非通電バルブ制御技術
  室内機の電源が切れた場合でも、システムは通信配線を使用して EEV を制御することができます。
  これにより、MRF システム全体の動作を停止させることなく、故障した室内ユニットを安全にシャットダウンすることができます。
• 信頼性の高いファン冗長技術
  当社のデュアルファン システムは信頼性を保証します。1 つのファンが故障しても、もう 1 つのファンが直ちにバックアップ モードで起動し、システムの中断のない動作を保証します。

仕様

3相/380...400V/50(60)Hz

シングルモジュール: MOH7-08X2EW2AD(L)、MOH7-10X2EW2AD(L)、MOH7-12X2EW2AD(L)

^{1 定格条件:
室内温度（冷房）：27°C DB / 19°C WB、室内温度（暖房）：20°C DB / 14.5°C WB。
屋外温度（冷房）：35°C DB / 24°C WB、屋外温度（暖房）：7°C DB / 6°C WB。
2 データは、長さ 7.5 m、垂直落差 0 m の同等のパイプに対して測定されたものです。
騒音レベルは、リアルタイムアナライザーと校正済み騒音計を使用して、半無響室で第 3 オクターブ帯域で測定されます。
これは音圧の観点から騒音レベルを表します。
3 室内機が故障した場合に備えて、室外機から室内機の電子膨張弁への制御信号を確実に伝送するためにシールド線を使用してください。
電源が切れている。通信ケーブルの直径は2×1.5 mm²以上である必要があります。
製造工場により製品改良のため予告なく仕様が変更される場合があります。}

3相/380...400V/50(60)Hz

シングルモジュール: MOH7-14X2EW2AD(L)、MOH7-16X2EW2AD(L)、MOH7-18X2EW2AD(L)

^{1 定格条件:
室内温度（冷房）：27°C DB / 19°C WB、室内温度（暖房）：20°C DB / 14.5°C WB。
屋外温度（冷房）：35°C DB / 24°C WB、屋外温度（暖房）：7°C DB / 6°C WB。
2 データは、長さ 7.5 m、垂直落差 0 m の同等のパイプに対して測定されたものです。
騒音レベルは、リアルタイムアナライザーと校正済み騒音計を使用して、半無響室で第 3 オクターブ帯域で測定されます。
これは音圧の観点から騒音レベルを表します。
3 室内機が故障した場合に備えて、室外機から室内機の電子膨張弁への制御信号を確実に伝送するためにシールド線を使用してください。
電源が切れている。通信ケーブルの直径は2×1.5 mm²以上である必要があります。
製造工場により製品改良のため予告なく仕様が変更される場合があります。}

3相/380...400V/50(60)Hz

シングルモジュール: MOH7-20X2EW2AD(L)、MOH7-22X2EW2AD(L)、MOH7-24X2EW2AD(L)

^{1 定格条件:
室内温度（冷房）：27°C DB / 19°C WB、室内温度（暖房）：20°C DB / 14.5°C WB。
屋外温度（冷房）：35°C DB / 24°C WB、屋外温度（暖房）：7°C DB / 6°C WB。
2 データは、長さ 7.5 m、垂直落差 0 m の同等のパイプに対して測定されたものです。
騒音レベルは、リアルタイムアナライザーと校正済み騒音計を使用して、半無響室で第 3 オクターブ帯域で測定されます。
これは音圧の観点から騒音レベルを表します。
3 室内機が故障した場合に備えて、室外機から室内機の電子膨張弁への制御信号を確実に伝送するためにシールド線を使用してください。
電源が切れている。通信ケーブルの直径は2×1.5 mm²以上である必要があります。
製造工場により製品改良のため予告なく仕様が変更される場合があります。}

3相/380...400V/50(60)Hz

シングルモジュール: MOH7-26X2EW2AD(L) 、 MOH7-28X2EW2AD(L )、 MOH7-30X2EW2AD(L)

^{1 定格条件:
室内温度（冷房）：27°C DB / 19°C WB、室内温度（暖房）：20°C DB / 14.5°C WB。
屋外温度（冷房）：35°C DB / 24°C WB、屋外温度（暖房）：7°C DB / 6°C WB。
2 データは、長さ 7.5 m、垂直落差 0 m の同等のパイプに対して測定されたものです。
騒音レベルは、リアルタイムアナライザーと校正済み騒音計を使用して、半無響室で第 3 オクターブ帯域で測定されます。
これは音圧の観点から騒音レベルを表します。
3 室内機が故障した場合に備えて、室外機から室内機の電子膨張弁への制御信号を確実に伝送するためにシールド線を使用してください。
電源が切れている。通信ケーブルの直径は2×1.5 mm²以上である必要があります。
製造工場により製品改良のため予告なく仕様が変更される場合があります。}

3相/380...400V/50(60)Hz

シングルモジュール: MOH7-32X2EW2AD(L)、MOH7-34X2EW2AD(L)

^{1 定格条件:
室内温度（冷房）：27°C DB / 19°C WB、室内温度（暖房）：20°C DB / 14.5°C WB。
屋外温度（冷房）：35°C DB / 24°C WB、屋外温度（暖房）：7°C DB / 6°C WB。
2 データは、長さ 7.5 m、垂直落差 0 m の同等のパイプに対して測定されたものです。
騒音レベルは、リアルタイムアナライザーと校正済み騒音計を使用して、半無響室で第 3 オクターブ帯域で測定されます。
これは音圧の観点から騒音レベルを表します。
3 室内機が故障した場合に備えて、室外機から室内機の電子膨張弁への制御信号を確実に伝送するためにシールド線を使用してください。
電源が切れている。通信ケーブルの直径は2×1.5 mm²以上である必要があります。
製造工場により製品改良のため予告なく仕様が変更される場合があります。}

寸法

MOH7-08X2EW2AD(L)、MOH7-10X2EW2AD(L)、MOH7-12X2EW2AD(L)、MOH7-14X2EW2AD(L)、MOH7-16X2EW2AD(L)、MOH7-18X2EW2AD(L)

MOH7-20X2EW2AD(L)、MOH7-22X2EW2AD(L)、MOH7-24X2EW2AD(L)、MOH7-26X2EW2AD(L)、MOH7-28X2EW2AD(L)

MOH7-08X2EW2AD(L)、MOH7-10X2EW2AD(L)、MOH7-12X2EW2AD(L)、MOH7-14X2EW2AD(L)、MOH7-16X2EW2AD(L)、MOH7-18X2EW2AD(L)
