中型ESPダクト

さまざまな設置状況に適応する柔軟性を提供する。

冷却能力： 1.5 ... 16 kW

暖房能力： 1.7 ...18 kW

ご購入またはご質問はこちら

中型ESPダクト

内蔵のUV-C光線照射モジュールは、ユニットのコイル表面と通過する空気（
）の両方に、効果的かつ
効率的な空気殺菌を行います。このモジュールの性能は、独立研究機関Texcellによって
。

主な特徴

内蔵のUV-C光線照射モジュールは、ユニットのコイル表面と通過する空気の両方で効果的かつ効率的な空気殺菌を行います。
このモジュールの性能は、独立研究所Texcellによって認証されています。

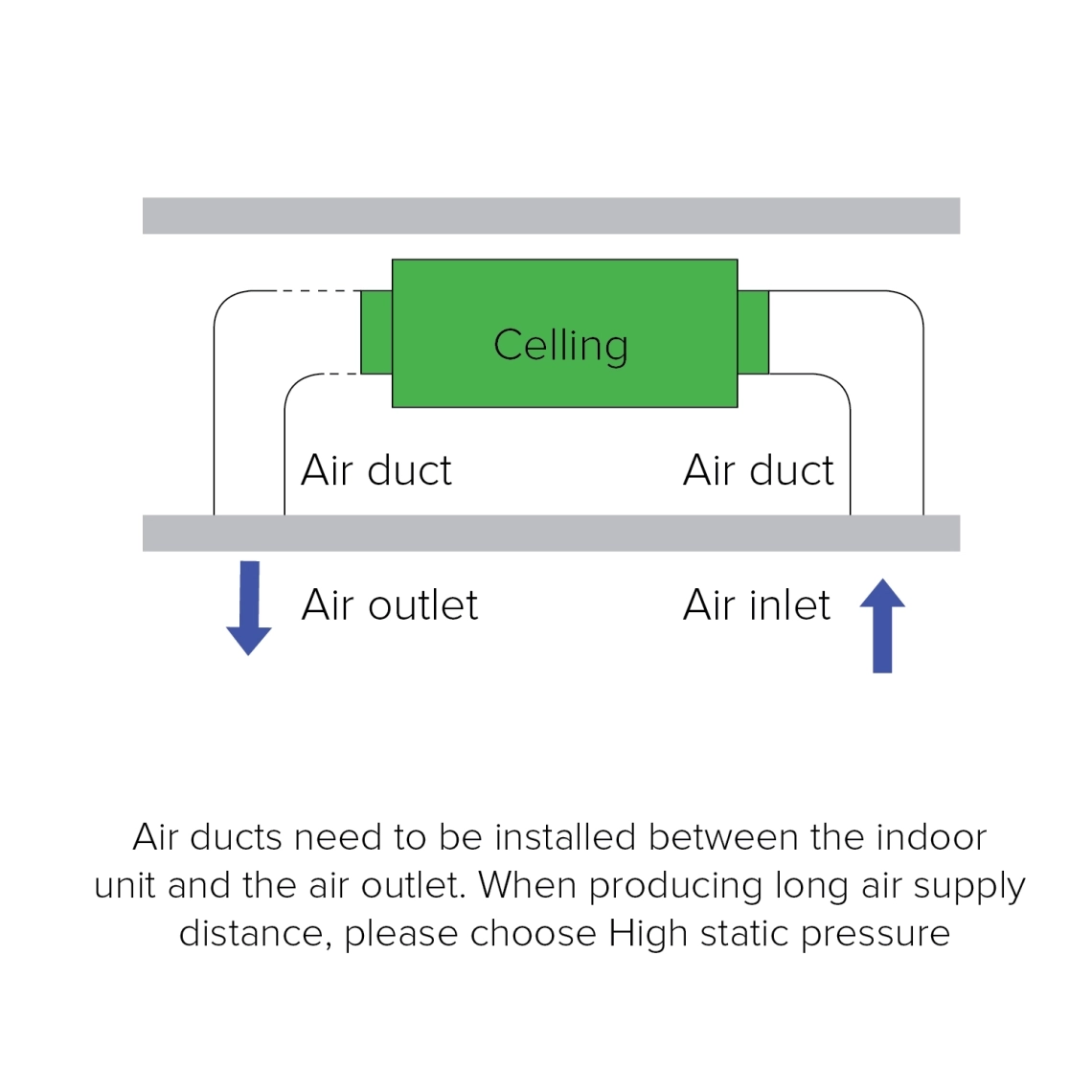

MyCondミディアムESPダクト接続図

静圧オプション、さまざまなニーズに対応

ユーザーの要求に応じて、赤と白の端子を変える従来の方法ではなく、ワイヤーコントローラーで静圧を調整することができます。全シリーズの最大静圧は100Paに達することができます。

エアダクト接続で複数の部屋を共有

本機はエアダクトで複数の部屋を接続することができ、異なる家のタイプ、1台のエアコン、複数の部屋の共有に応じて柔軟に配置することができます。

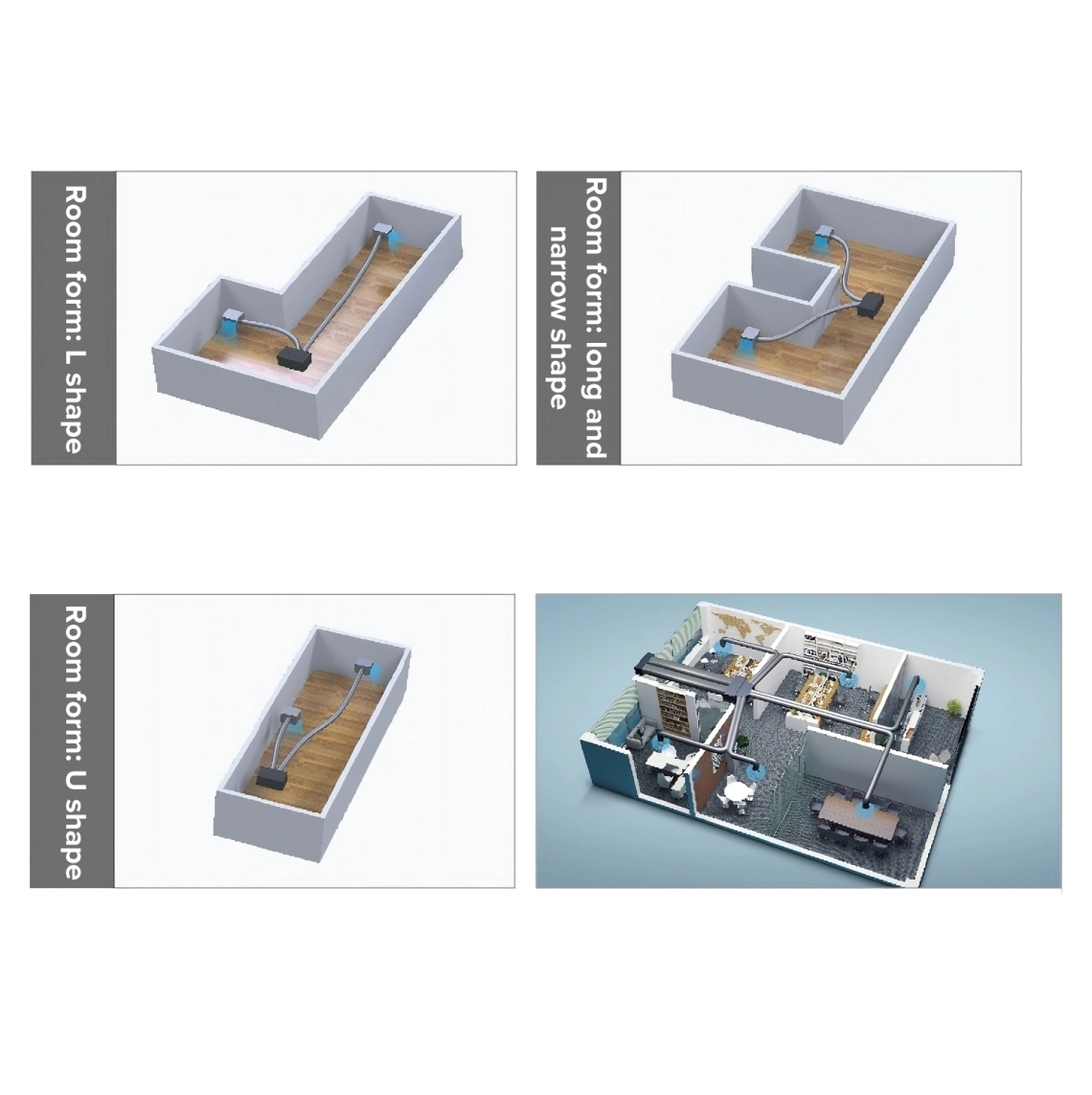

複雑な形状の部屋用マイコンド・ミディアムESPダクト・ソリューション

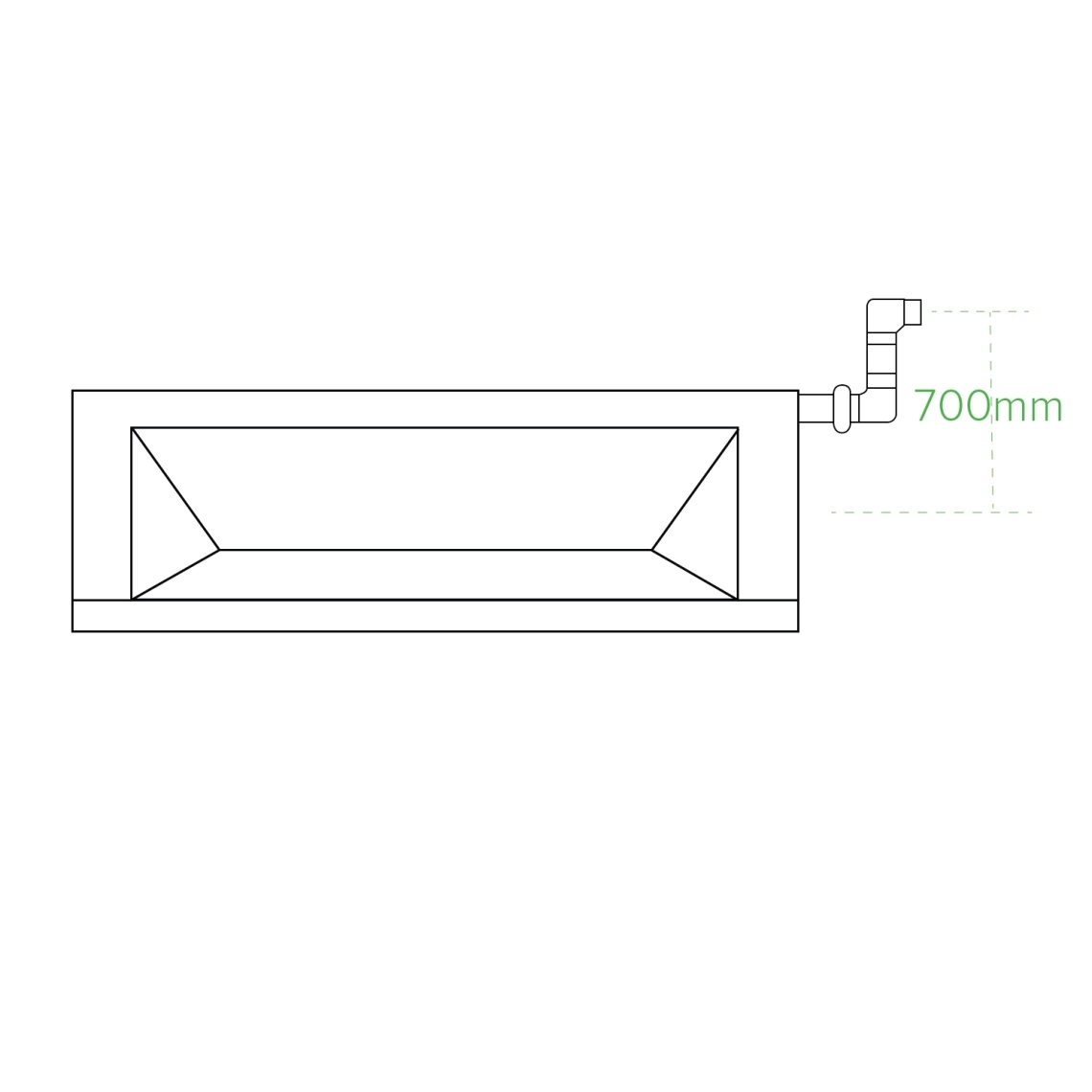

マイコンド中型ESPダクト排水ポンプ揚程700 mmまで

高揚程ドレンポンプ

標準揚程700mm、フロートスイッチ内蔵の高揚程ドレンポンプを標準装備しており、現場の実情に合わせ、空調ドレン排出に便利です。

ACファンモーター搭載

室内機では、ユーザー有線コントローラーにより、使い捨て圧縮を調整することができます。

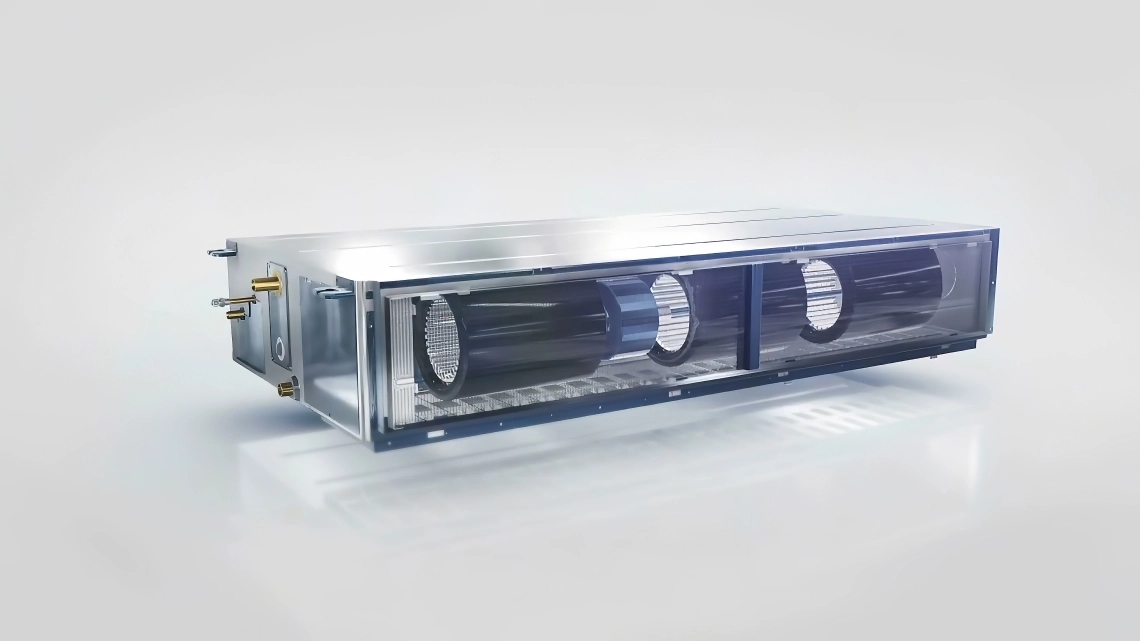

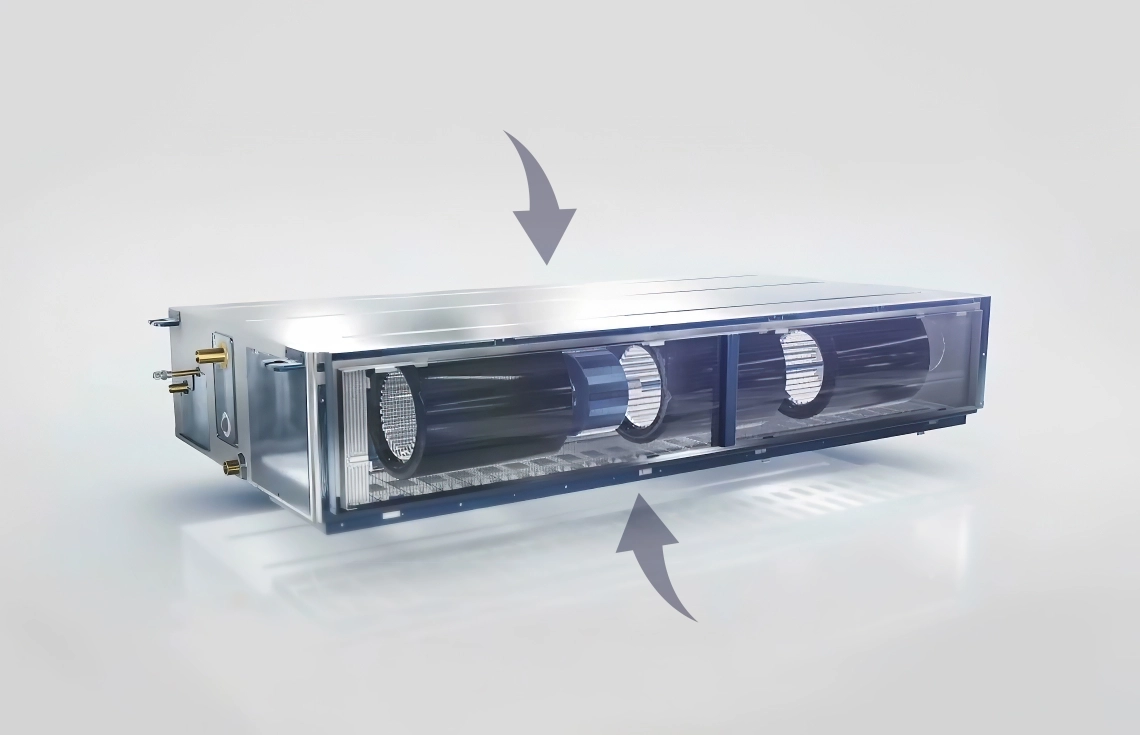

マイコンドミディアムESPダクトコンパクト設計デュアルファン付き

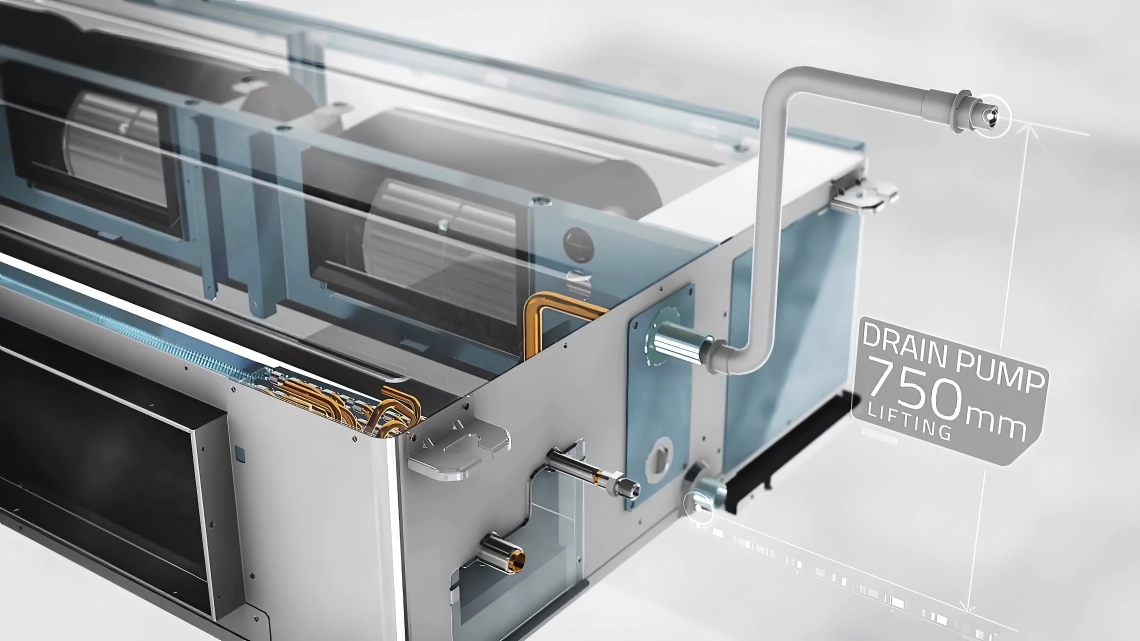

マイコンド中型ESPダクト排水ポンプ揚程750 mmまで

内蔵凝縮水ポンプ

この装置には、最大450 mmの高い吊り上げ能力を持つ凝縮水ポンプが内蔵されています。

よりフレキシブル

3つの排水口

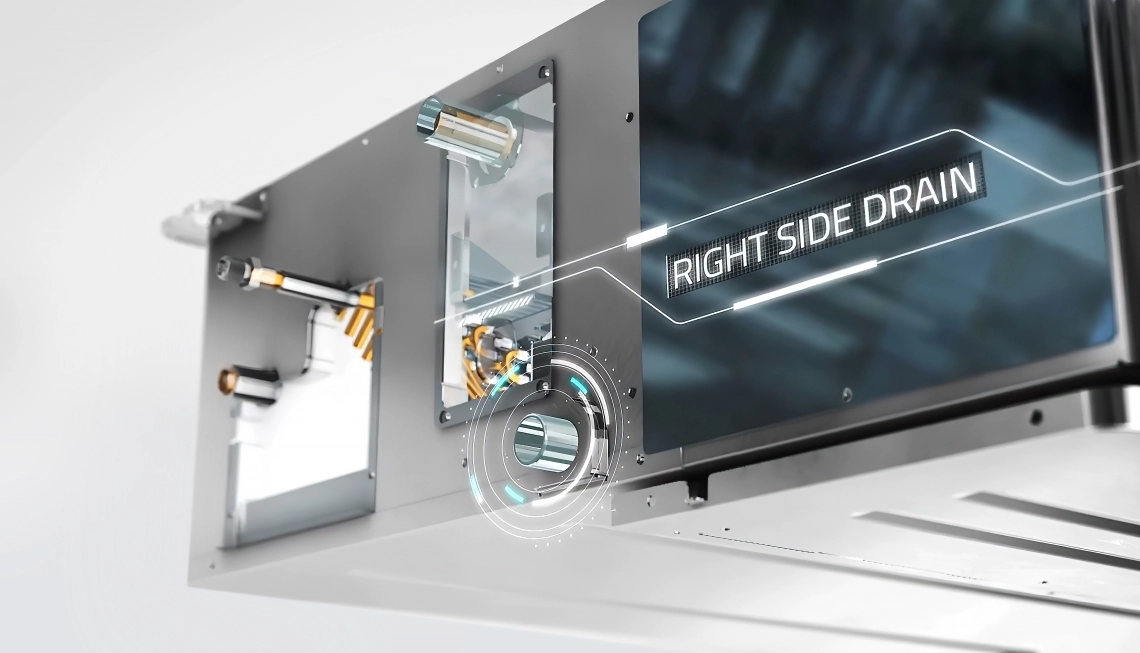

マイコンド・ミディアムESP右側ダクトドレナージ

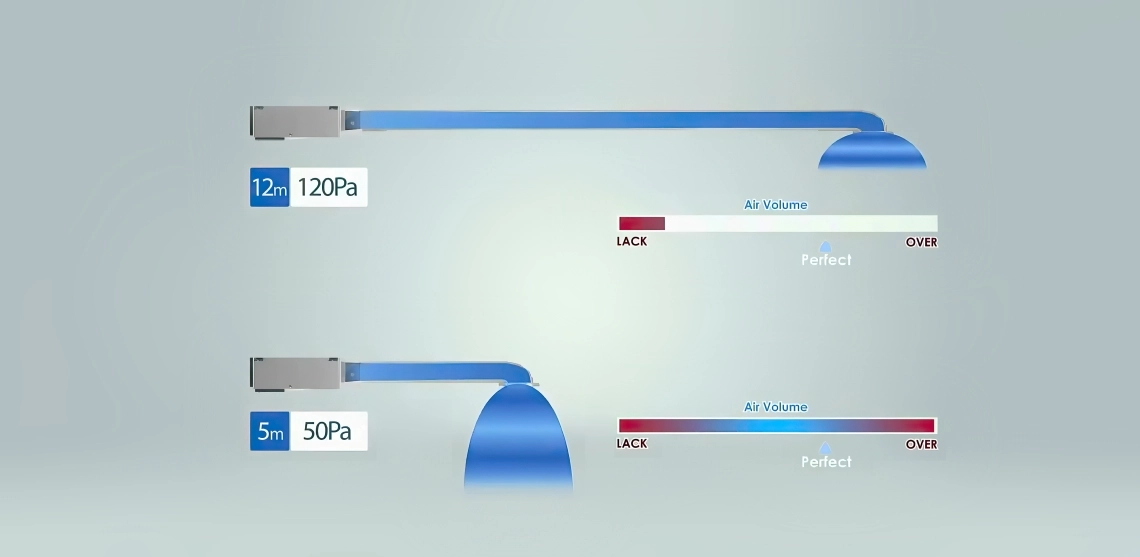

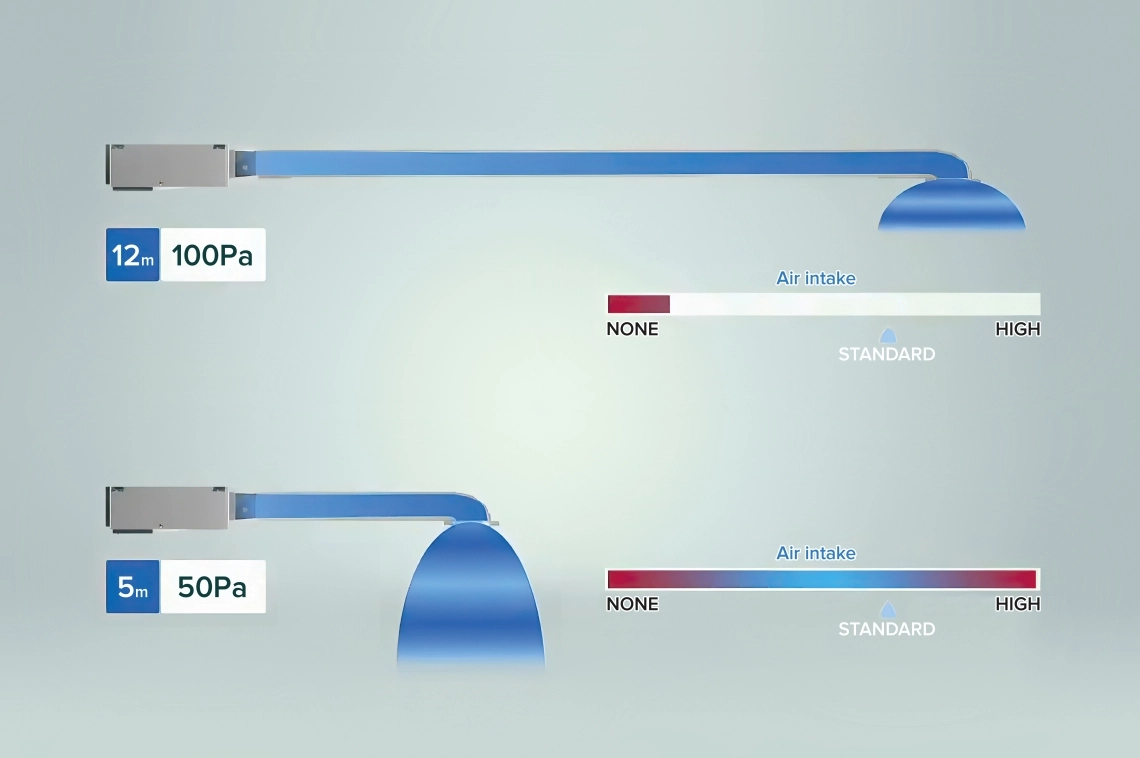

MyCondミディアムESPダクトは、50-120 Paで最適なエアフローを実現します。

吸気口の構成

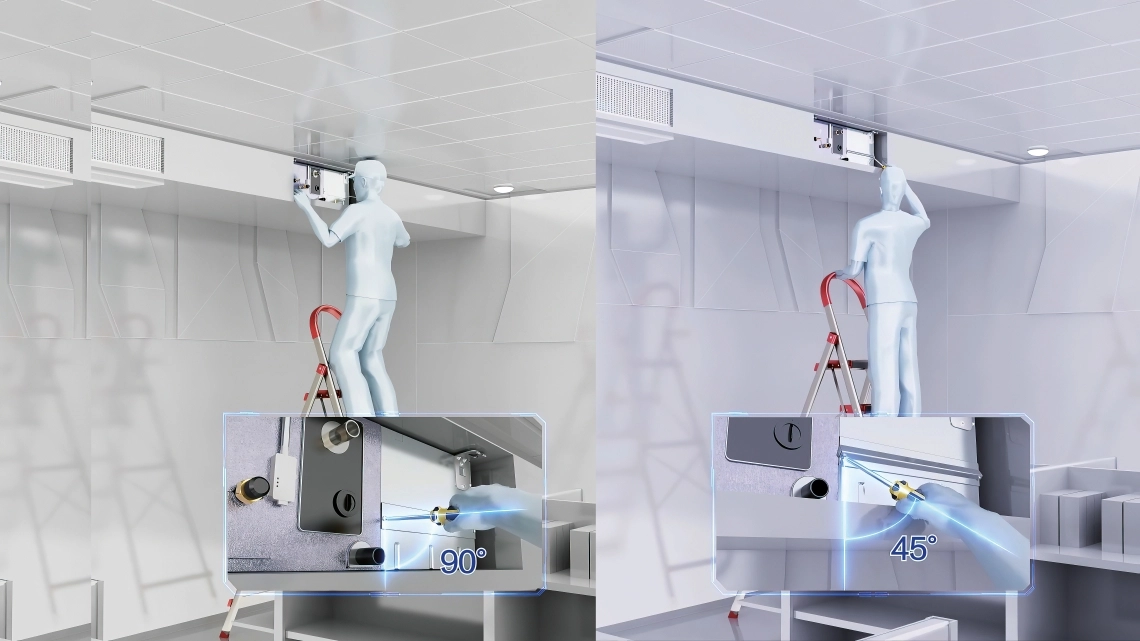

電気部品を搭載したモジュールはグリルの真下にあり、メンテナンス作業が容易です。

仕様

ユニット

MIDJ-
05X1EV2AA

MIDJ-
07X1EV2AA

MIDJ-
09X1EV2AA

MIDJ-
12X1EV2AA

MIDJ-
16X1EV2AA

MIDJ-
18X1EV2AA

MIDJ-
24X1EV2AA

MIDJ-
28X1EV2AA

MIDJ-
30X1EV1AA

MIDJ-
38X1EV1AA

MIDJ-
48X1EV1AA

MIDJ-
54X1EV1AA

容量

冷却

kW

1,50

2,20

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

暖房

kw

1,70

2,50

3,20

4,00

5,00

6,30

8,00

9,00

10,00

13,00

16,30

18,00

電気的パラメータ

電源

Ph/V/Hz

1/220~230/50/60

換気

気流（H/M/L）

^m3/h

515/
440/390

545/
470/390

545/
470/390

570/
495/420

700/
625/550

915/
765/640

1275/
1050/875

1275/
1050/875

1450/
1200/1000

2000/
1700/1400

2150/
1700/1400

2350/
1950/1600

音圧
(H/M/L)

dB(A)

29/27/25

30/28/25

30/28/25

31/29/27

32/30/28

33/31/29

34/31/29

35/33/30

36/33/30

38/35/32

40/36/32

42/38/34

音響パワー
(H/M/L)

dB(A)

41/39/37

42/40/37

42/40/37

43/41/39

44/42/40

45/43/41

46/43/41

47/45/42

48/45/42

50/47/44

52/48/44

54/50/46

取り付け - 寸法

正味寸法
(WxDxH)

mm

700x700x248

1100x700x248

1500x700x248

パッケージ・ユニット
寸法
(WxDxH)

mm

932x835x280

1332x835x280

1698x857x305

正味/総
重量

Kg

27,0/
32,0

27,0/
32,0

27,0/
32,0

27,0/
32,0

28,5/
33,5

36,8/
43,4

36,8/
43,4

36,8/
43,4

39,4/
45,4

48,3/
56,5

51,3/
59,5

51,3/
59,5

Ø 液体パイプ

mm
(インチ)

6,35
(1/4)

6,35
(1/4)

6,35
(1/4)

6,35
(1/4)

6,35
(1/4)

6,35
(1/4)

9,52
(3/8)

9,52
(3/8)

9,52
(3/8)

9,52
(3/8)

9,52
(3/8)

9,52
(3/8)

Ø ガス管

mm
(インチ)

9,52
(3/8)

9,52
(3/8)

9,52
(3/8)

12,70 (1/2)

12,70 (1/2)

12,70 (1/2)

15,88
(5/8)

15,88
(5/8)

15,88
(5/8)

15,88
(5/8)

15,88
(5/8)

15,88
(5/8)

静圧
（標準/最大）

Pa

20/200

20/200

20/200

20/200

20/200

20/200

20/200

20/200

20/180

20/180

20/180

20/180

外形寸法

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDJ-38X1EV1AA MIDJ-48X1EV1AA MIDJ-54X1EV1AA

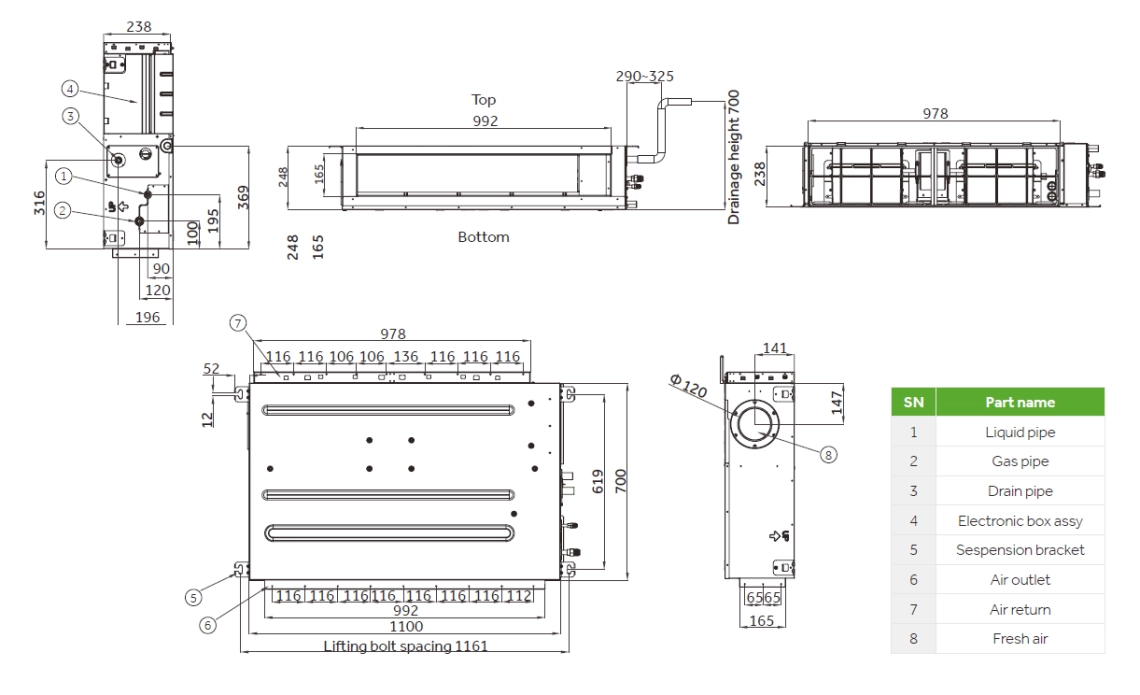

マイコンドミディアム ESPダクト全体寸法 - 1

外形寸法

MIDJ-05X1EV2AA MIDJ-07X1EV2AA MIDJ-09X1EV2AA MIDJ-12X1EV2AA MIDJ-16X1EV2AA

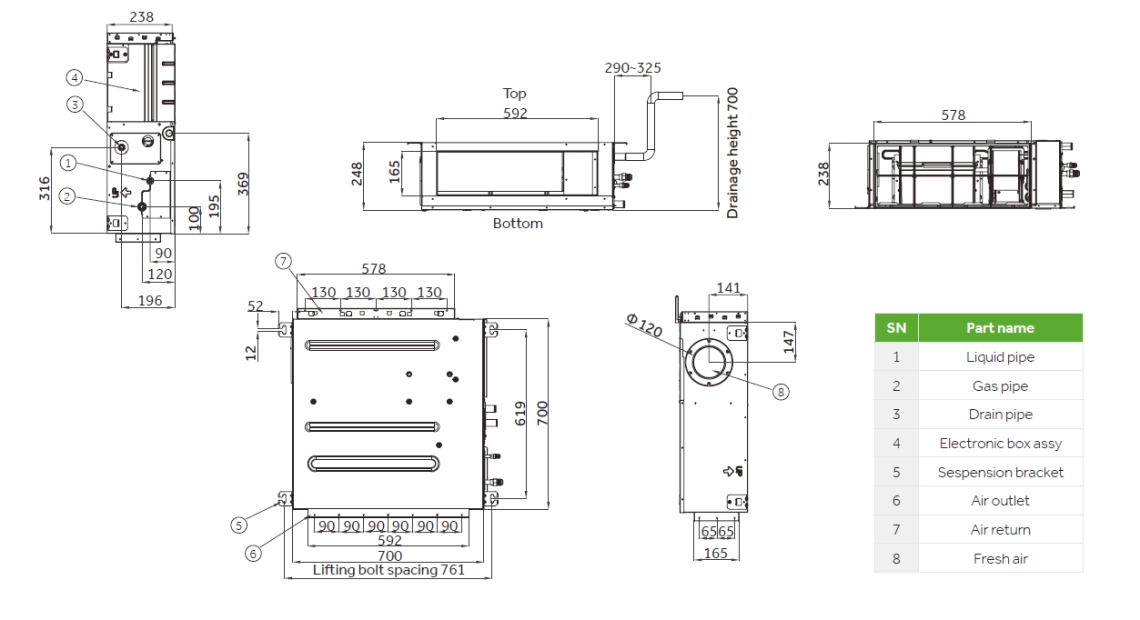

マイコンドミディアム ESPダクト全体寸法 - 2

寸法

MIDJ-18X1EV2AA MIDJ-24X1EV2AA MIDJ-28X1EV2AA MIDJ-30X1EV1AA

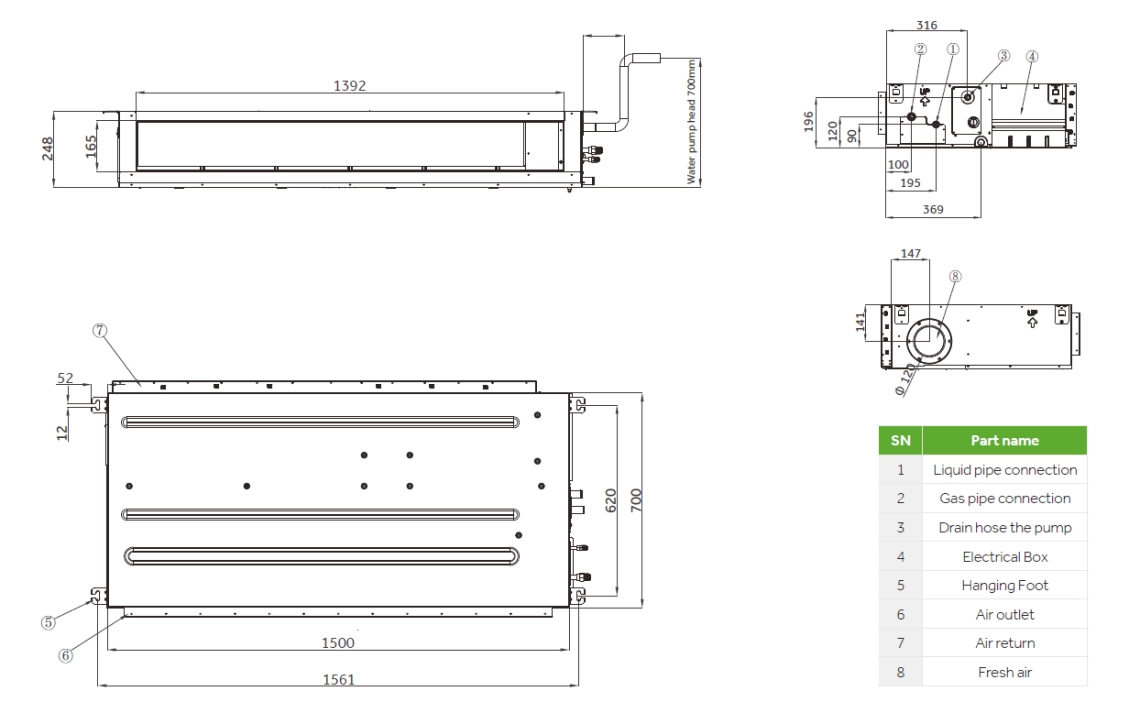

マイコンドミディアム ESPダクト全体寸法 - 3
